【STM32学习】时钟配置详解

看懂时钟图

在刚开始学习32的时候，并不会在意这些，或者即使看了也看的不是很明白。随着学习的深入，我们发现看门狗、定时器、ADC很多外设都需要我们搞清楚，各自的时钟频率是多少变得很重要。

本文结合正点原子F103RBT6单片机的时钟初始配置进行说明。

为了系统能够稳定运行，在使用时，无论是低速还是高速时钟，都是使用外置的。
外部高速时钟多为晶振为8MHz。外部低速时钟为32.768KHz。

0. 内部低速时钟LSI

• 由图中能看到，LSI为独立看门狗提供时钟源。但是LSI频率不是很稳定。

1. 外部低速时钟LSE
   主要是为RTC提供时钟。

• RTC时钟源有三种可以选择：①外部LSE ②外部HSE经过128分频 ③内部LSI
• 对于LSE源，只要VBAT维持供电，尽管VDD供电被切断，RTC仍继续工作。（对于另外两种见参考手册）

2. 外部高速时钟HSE
   对于F103的片子，我们多为8M晶振。

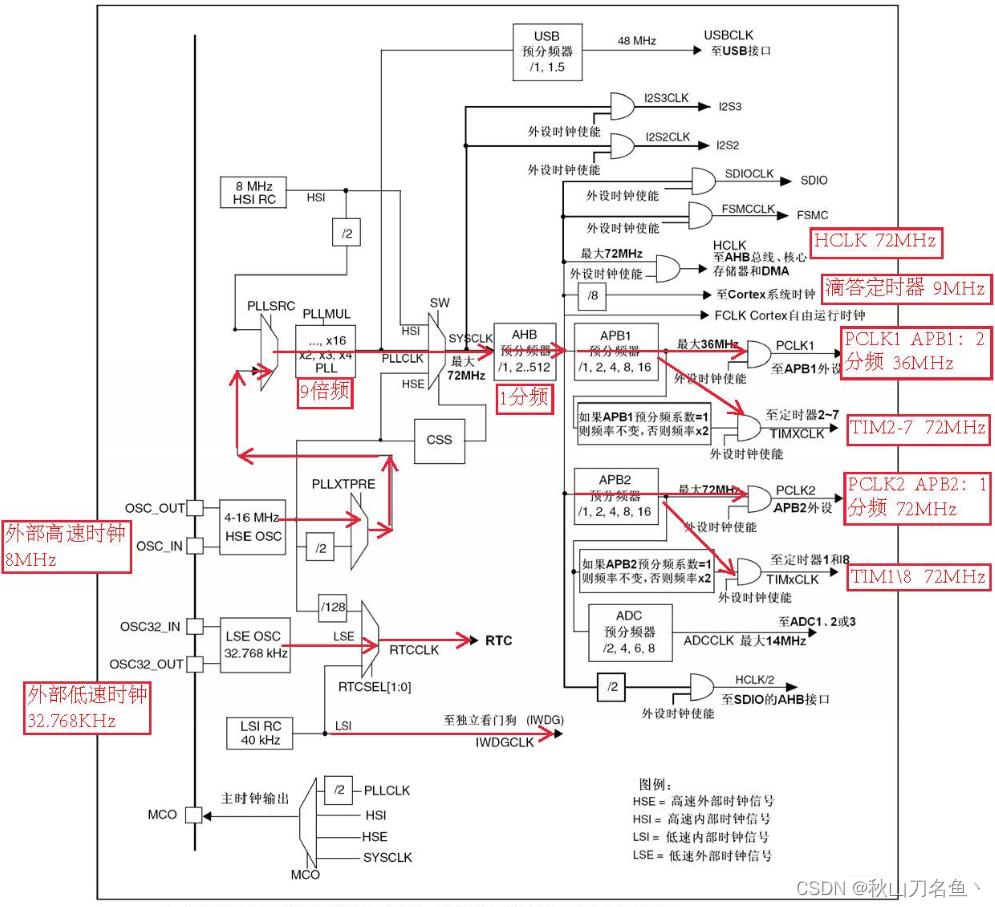

   时钟源流程：

• 8M经过PLLXTPRE到达PPLMUL，经过9倍频到72MHz，作为PPLCLK；
• PPLCLK往后走也就是SYSCLK为72MHz，然后经过AHB（1分频）往后继续传递；
  接下来从上往下，分别说明：
• HCLK时钟是直接由AHB传递过来，所以为72MHz；
• 滴答定时器（systick）：由AHB经过8分频得到的，为9MHz。（一定会被8分频）；
• PCLK1：已经写明了最大为36MHz，所以如果AHB为72MHz的话，APB1一定要经过2分频，才能得到36MHz。
• TIM2-7：因为APB1经过了2分频，所以TIMXCLK得到的频率为APB1*2=72MHz；
• PCLK2： AHB为72MHz，APB2最大能为72MHz，所以直接1分频，得到72MHz；
• TIM2-7：因为APB2为1分频，所以TIMXCLK得到的频率为APB2=72MHz；

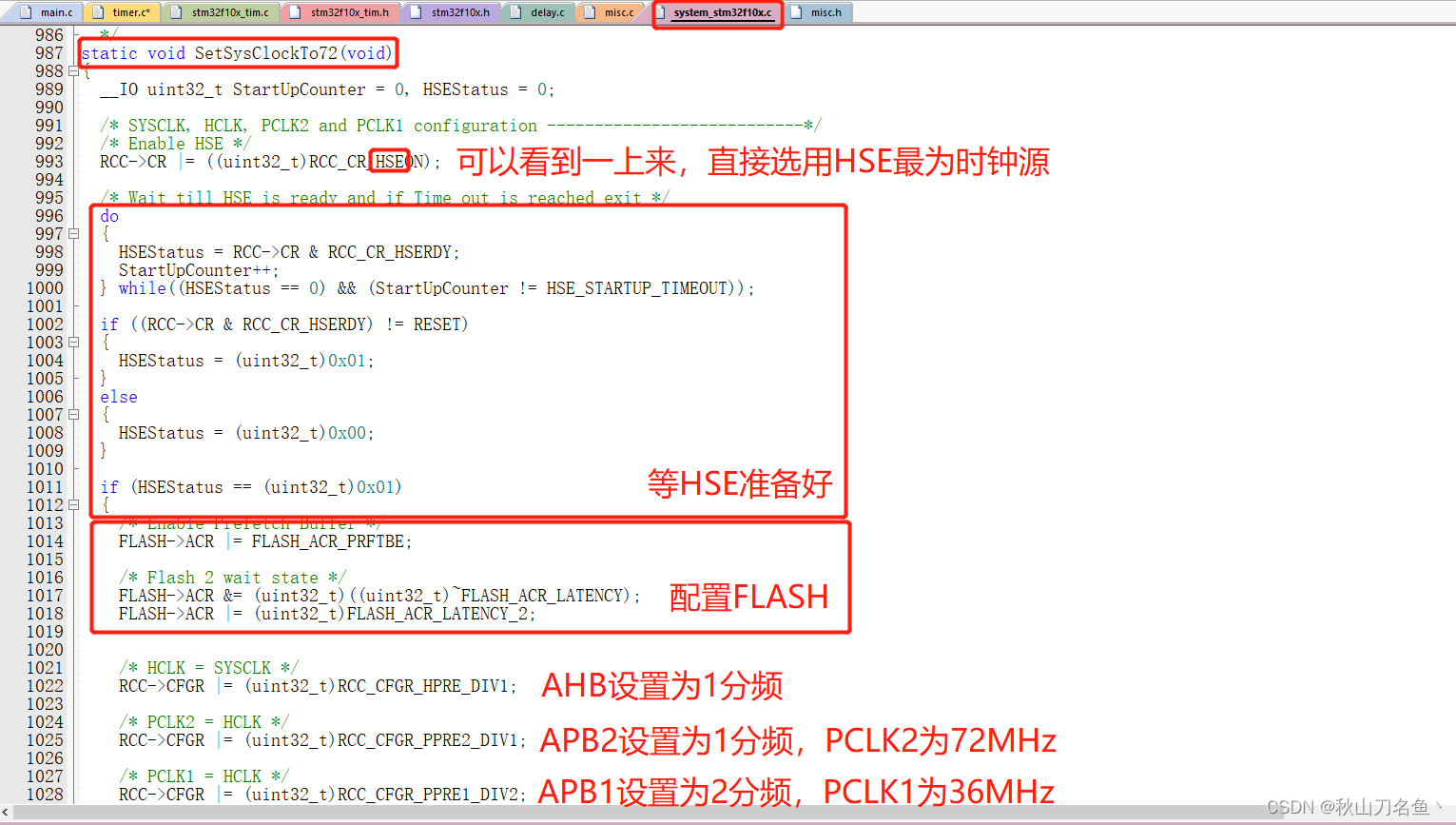

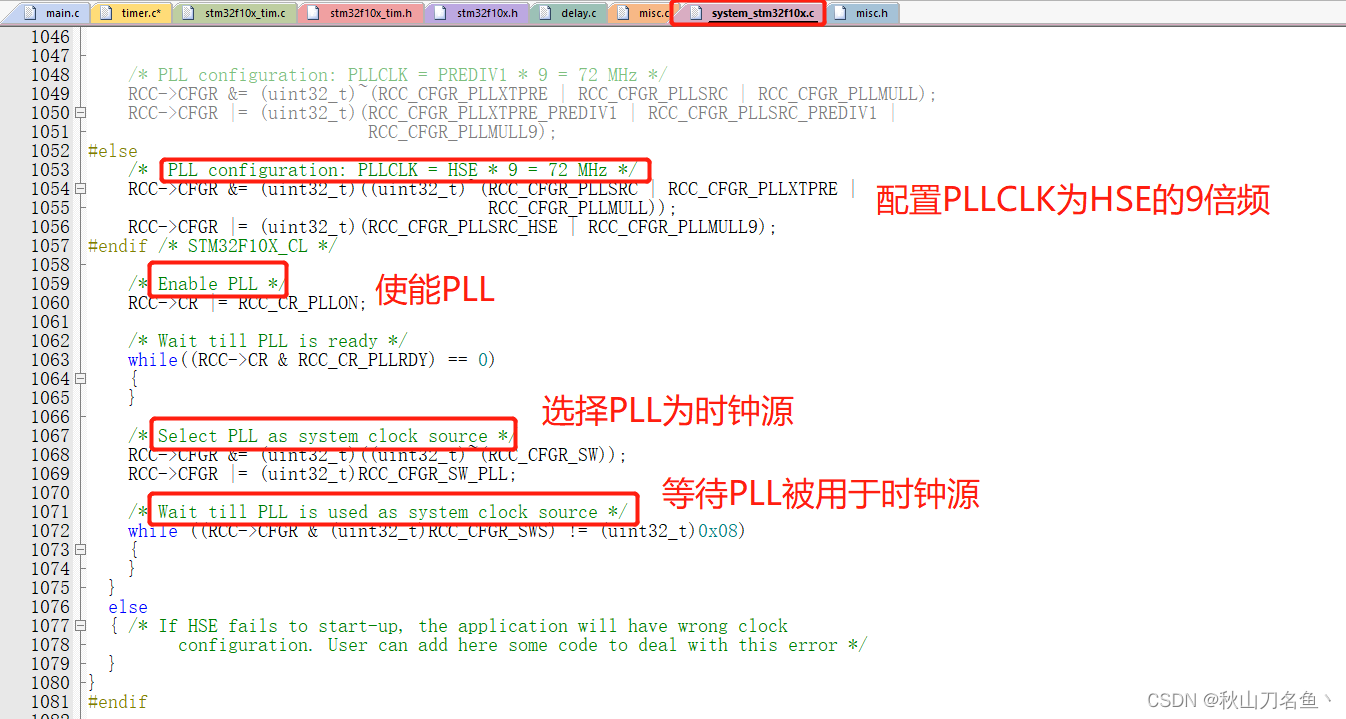

结合代码

再看代码的时候，我们很不习惯看固件库，但是这个是及其重要的，虽然看起来很耗时。
其次，就是看英文注释。即使我们不去看具体寄存器配置，也能很清晰的明白，那一句是干什么事情的。

外部高速时钟修改

STM32系列修改外部晶振以及代码的修改（f103、f105为例）
