该博客介绍了已通过测试的C++代码结构，包含include、display、uniotest等文件夹及其中的文件，如disp_manager.h、disp_manager.c等，还涉及顶层Makefile及Makefile.build，最后给出了代码的编译和运行结果。

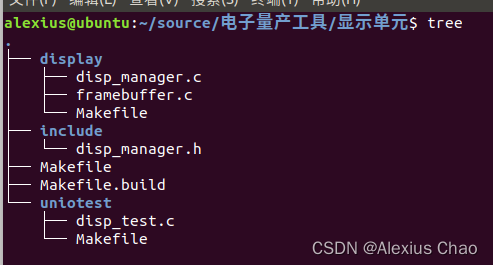

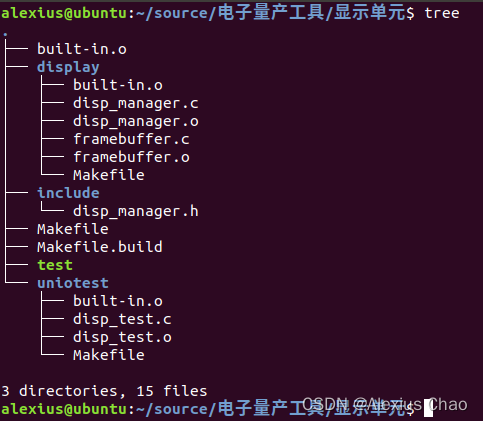

所有代码都已通过测试跑通，其中代码结构如下：

一、include文件夹

1.1 disp_manager.h

#ifndef _DISP_MANAGER_H //防止头文件重复包含,只要右边的出现过，就不会再往下编译
#define _DISP_MANAGER_H
//区域结构体
typedef struct DispBuff {
	int iXres;
	int iYres;
	int iBpp;
	char *buff;
}DispBuff, *PDispBuff;
//区域结构体
typedef struct Region {
	int iLeftUpX;  //区域左上方的坐标
	int iLeftUpY;  //区域左下方的坐标
	int iWidth;    //区域宽度
	int iHeigh;    //区域高度
}Region, *PRegion;

//显示设备结构体（LCD设备或者是web设备），通过调用这个结构体中的函数来实现显示功能
typedef struct DispOpr {
	char *name;   //设备名
	int (*DeviceInit)(void);//设备初始化函数
	int (*DeviceExit)(void);//设备清除
	int (*GetBuffer)(PDispBuff ptDispBuff);///用于获取lcd所需的内存空间，return内存空间的首地址
	                                       //argument1-lcd屏长度，argument2-lcd屏宽度，argument3-每一个像素点的位数。
	int (*FlushRegion)(PRegion ptRegion, PDispBuff  ptDispBuff);//刷新出argum1-按钮区域，argum2-区域数据
	struct DispOpr *ptNext;//结构体指针，指向下一个设备机构体  多设备输出
}DispOpr,*PDispOpr;


void RegisterDisplay(PDispOpr ptDispOpr);
void DisplayInit(void);
int SelectDefaultDisplay(char *name);
int InitDefaultDisplay(void);
int PutPixel(int x, int y, unsigned int dwColor);
int FlushDisplayRegion(PRegion ptRegion, PDispBuff ptDispBuff);
PDispBuff GetDisplayBuffer(void);


#endif

二、display文件夹

2.1 disp_manager.c

#include "disp_manager.h"
#include <stdio.h>
#include <string.h>
//管理底层lcd和web
/* display_manager.c */
static PDispOpr g_DispDevs = NULL;//设备链表表头
static PDispOpr g_DispDefault = NULL;
static DispBuff g_tDispBuff;

static unsigned int line_width;
static unsigned int pixel_width;
//绘制像素
int PutPixel(int x, int y, unsigned int dwColor)
{
	char *pen_8 = g_tDispBuff.buff+y*line_width+x*pixel_width;
	unsigned short *pen_16;
	unsigned int *pen_32;
	unsigned int red, green, blue;
	pen_16 = (unsigned short *)pen_8;
	pen_32 = (unsigned int *)pen_8;
	switch (g_tDispBuff.iBpp)
	{
		case 8:
		{
			*pen_8 = dwColor;
			break;
		}
		case 16:
		{
			/* 565 */
			red   = (dwColor >> 16) & 0xff;
			green = (dwColor >> 8) & 0xff;
			blue  = (dwColor >> 0) & 0xff;
			dwColor = ((red >> 3) << 11) | ((green >> 2) << 5) | (blue >> 3);
			*pen_16 = dwColor;
			break;
		}
		case 32:
		{
			*pen_32 = dwColor;
			break;
		}
		default:
		{
			printf("can't surport %dbpp\n", g_tDispBuff.iBpp);
			break;
		}
	}
	return 0;
}


void RegisterDisplay(PDispOpr ptDispOpr)
{
	ptDispOpr->ptNext = g_DispDevs;
	g_DispDevs = ptDispOpr;
}


//链表中如果存在多个设备，则需要进行设备选择
int SelectDefaultDisplay(char *name)
{
	PDispOpr pTmp = g_DispDevs;//从表头开始遍历
	while (pTmp)
	{
		if (strcmp(name, pTmp->name) == 0)//找到了
		{
			g_DispDefault = pTmp;
			return 0;
		}
		pTmp = pTmp->ptNext;
	}
	return -1;
}

int InitDefaultDisplay(void)
{
	int ret;
	ret = g_DispDefault->DeviceInit();
	/*在调用前文SelectDefaultDisplay函数后，g_DispDefault即为g_tFramebufferOpr*/
	if (ret)
	{
		printf("DeviceInit err\n");
		return -1;
	}
	ret = g_DispDefault->GetBuffer(&g_tDispBuff);

	if (ret)
	{
		printf("GetBuffer err\n");
		return -1;
	}
	line_width  = g_tDispBuff.iXres * g_tDispBuff.iBpp/8;
	pixel_width = g_tDispBuff.iBpp/8;
	return 0;
}


PDispBuff GetDisplayBuffer(void)
{
	return &g_tDispBuff;
}

int FlushDisplayRegion(PRegion ptRegion, PDispBuff ptDispBuff)
{
	return g_DispDefault->FlushRegion(ptRegion, ptDispBuff);
}
/* display_manager.c */
void DisplayInit(void)
{
	extern void FramebufferInit(void); /*对应framebuffer设备lcd输出*/
	FramebufferInit();
	/*WebTnit()-对应web输出未实现*/
}

2.2 framebuffer.c

#include <sys/mman.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <unistd.h>
#include <linux/fb.h>
#include <fcntl.h>
#include <stdio.h>
#include <string.h>
#include <sys/ioctl.h>

#include "disp_manager.h"

static int fd_fb; //设备节点的文件权柄
static struct fb_var_screeninfo var;	/* Current var */
static int screen_size;
static unsigned char *fb_base;//LCD的framebuffer地址
static unsigned int line_width;
static unsigned int pixel_width;

static int FbDeviceInit(void)   //设备初始化函数
{
	fd_fb = open("/dev/fb0", O_RDWR);//打开设备节点
	if (fd_fb < 0)
	{
		printf("can't open /dev/fb0\n");
		return -1;
	}
	if (ioctl(fd_fb, FBIOGET_VSCREENINFO, &var))
	{
		printf("can't get var\n");
		return -1;
	}
   //var.xres x方向的分辨率
	line_width  = var.xres * var.bits_per_pixel / 8;
	pixel_width = var.bits_per_pixel / 8;
	screen_size = var.xres * var.yres * var.bits_per_pixel / 8;
	fb_base = (unsigned char *)mmap(NULL , screen_size, PROT_READ | PROT_WRITE, MAP_SHARED, fd_fb, 0);//内存映射
	if (fb_base == (unsigned char *)-1)
	{
		printf("can't mmap\n");
		return -1;
	}

	return 0;
}

static int FbDeviceExit(void) //设备退出函数，释放设备资源
{
	munmap(fb_base, screen_size);//取消内存映射
	close(fd_fb);
	return 0;
}


/* 可以返回LCD的framebuffer, 以后上层APP可以直接操作LCD, 可以不用FbFlushRegion
 * 也可以malloc返回一块无关的buffer, 要使用FbFlushRegion
 */
static int FbGetBuffer(PDispBuff ptDispBuff)//获取内存空间
{
	ptDispBuff->iXres = var.xres;
	ptDispBuff->iYres = var.yres;
	ptDispBuff->iBpp = var.bits_per_pixel;
	ptDispBuff->buff = (char *)fb_base;
	return 0;
}

static int FbFlushRegion(PRegion ptRegion, char *buffer) //刷新函数
{
	return 0;
}



// 构建framebuffer设备结构体
static DispOpr g_tFramebufferOpr = {
	.name        = "fb",   //设备的名字是fb
	.DeviceInit  = FbDeviceInit, //
	.DeviceExit  = FbDeviceExit, //
	.GetBuffer   = FbGetBuffer,  //获得buf空间中的数据
	.FlushRegion = FbFlushRegion, //刷新
};

void FramebufferInit(void)
{
	RegisterDisplay(&g_tFramebufferOpr);
}

2.3 Makefile

EXTRA_CFLAGS  :=
CFLAGS_file.o :=
obj-y +=disp_manager.o

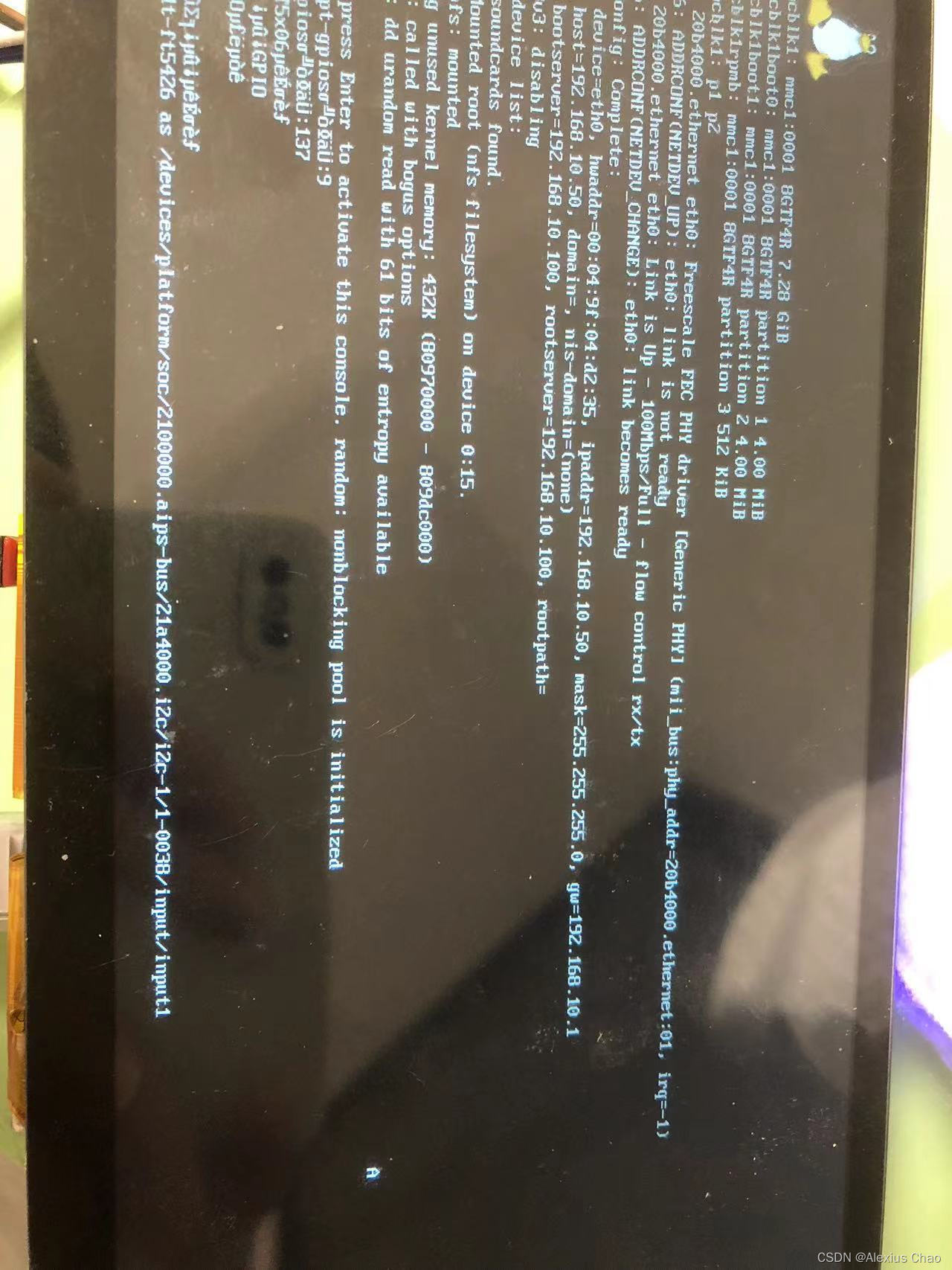

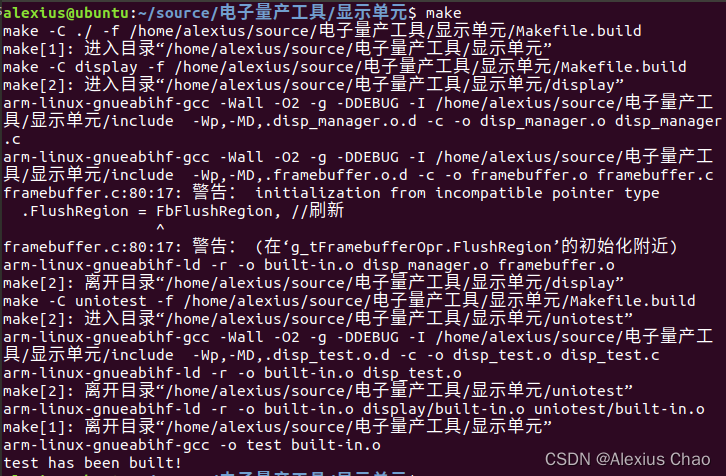

obj-y +=framebuffer.o
