前言

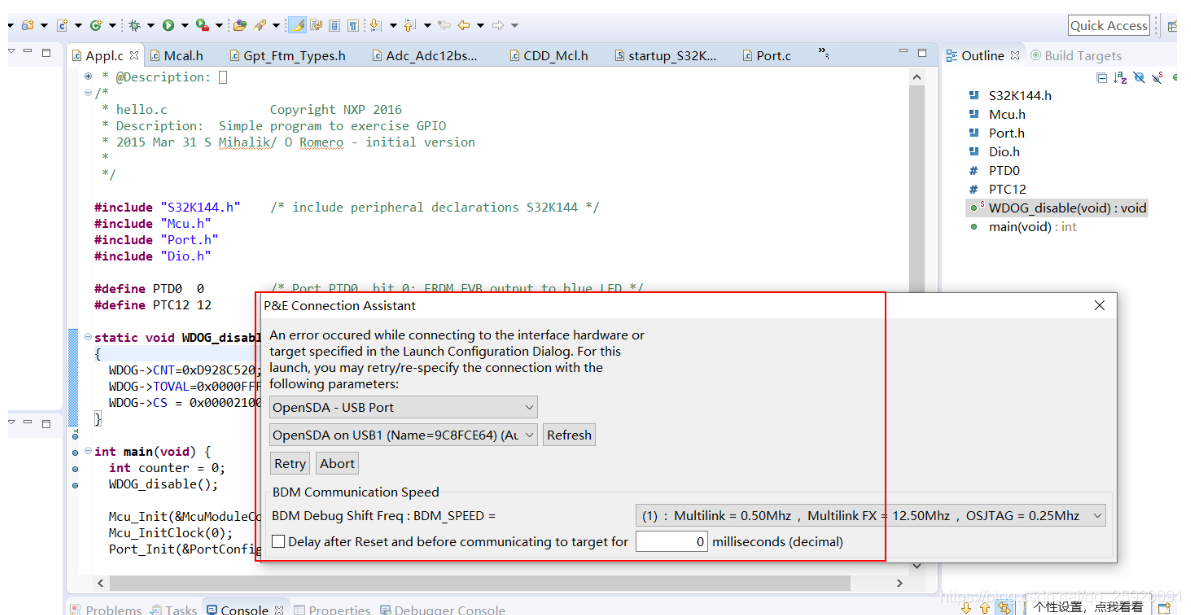

上周在调试S3K144时，无意中将SWD pin配置成默认的模拟输入状态。导致调试器无法连接。在使用S32 Desinged Stduio调试时，报错如下：
报错信息

如何恢复

PE提供了恢复工具Kinetis_Recovery_Utility。使用PE调试器，可以在单板调试口被禁用的情况下恢复单板。

恢复步骤

1.下载恢复工具

官方地址：Kinetis_Recovery_Utility
需要在PE官方注册用户，即可下载此工具。
优快云下载地址：Kinetis_Recovery_Utility

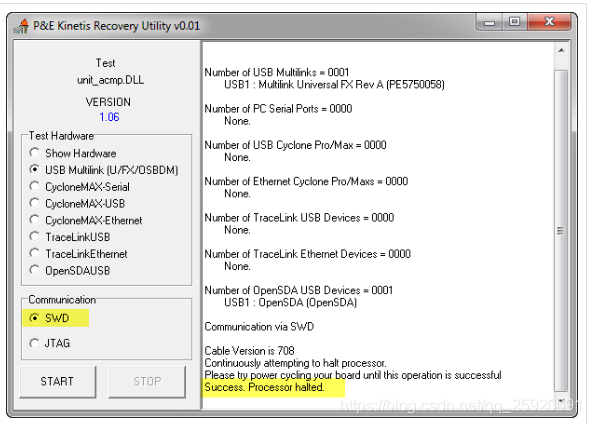

2.解压压缩包，运行Kinetis_Recovery_Utility.exe

选择USB Multilink，点击开始
