电感与磁珠的区别，​电感其实是金属线圈缠绕在磁芯上，而磁珠是在内部折叠后外围包裹着铁氧体磁性材料。​

在电路设计中会经常使用到电感和磁珠，虽然在电路中的作用有所不同，但它们都属于磁性电子元器件，本文简单介绍下电感和磁珠的区别

电感和磁珠

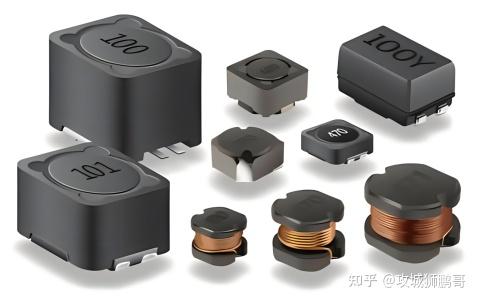

1. 结构不同

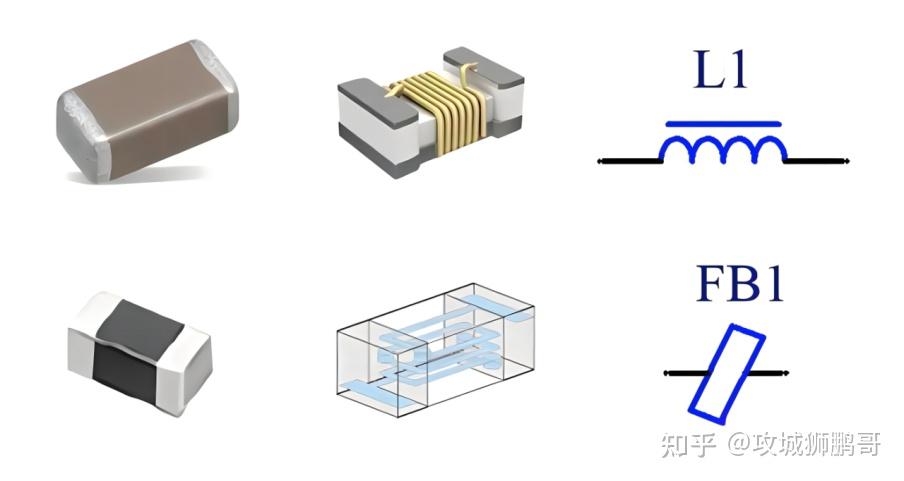

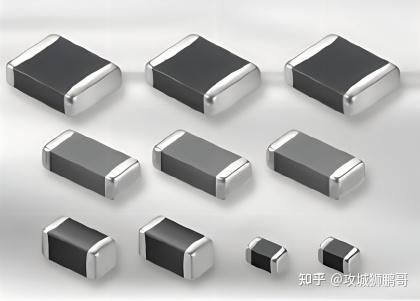

电感和磁珠的结构主要由磁性材料、金属线圈和外壳组成，具体结构如下图所示：

电感磁珠结构图
电感其实是金属线圈缠绕在磁芯上，而磁珠是在内部折叠后外围包裹着铁氧体磁性材料。

2. 工作原理不同

电感器(Inductor)又称扼流器、电抗器、动态电抗器，是储能器件，能够把电能转化为磁能而存储起来的元件。

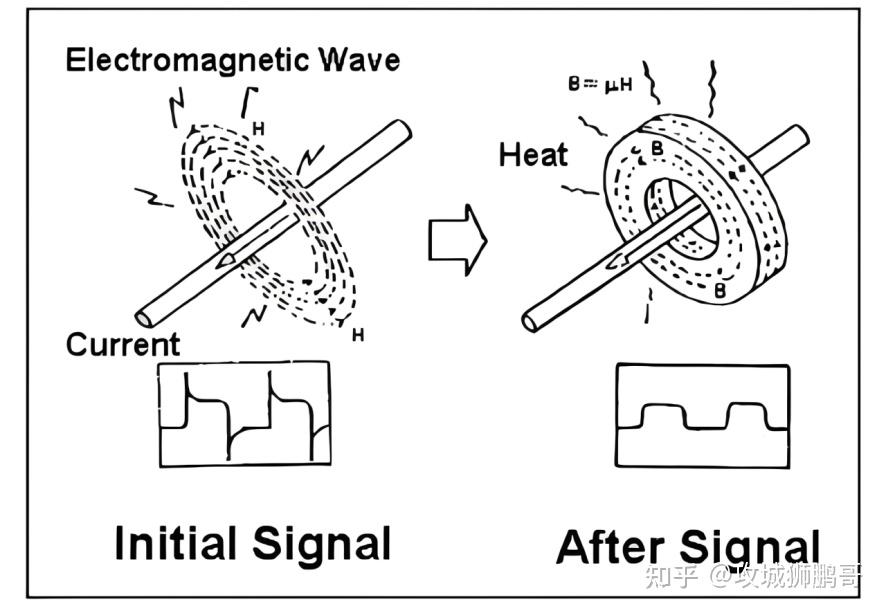

磁珠则是能量转换（消耗）器件，将流过他的高频信号以热能的形式消耗掉。

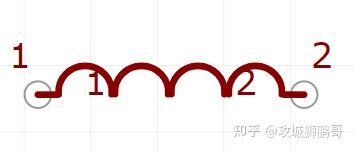

3. 电路标识不同

电感通常用L打头（不同电感标识符号会有部分差异），磁珠一般以FB打头，如电感磁珠结构图所示，有些人也习惯统一使用L标识磁珠和电感。

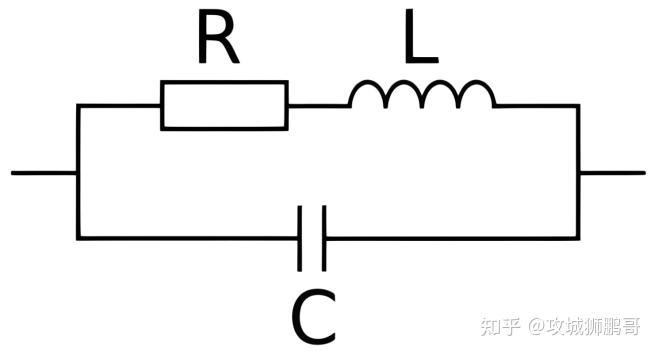

4. 等效电路不同

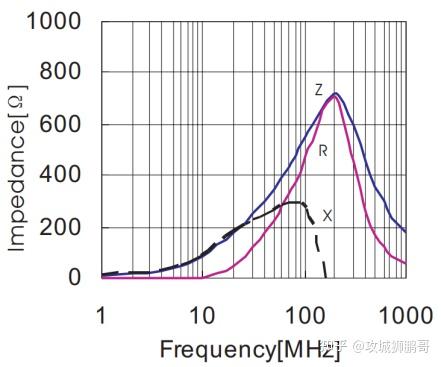

磁珠频率特性

在低频时R值远小于X值，此时阻抗主要由X构成，以此整体表现为感性，如下图10MHz时；
在高频，如200MHz时，磁珠的阻抗主要由电阻R成分构成，磁珠此时表现为阻性，等效电路如下图：

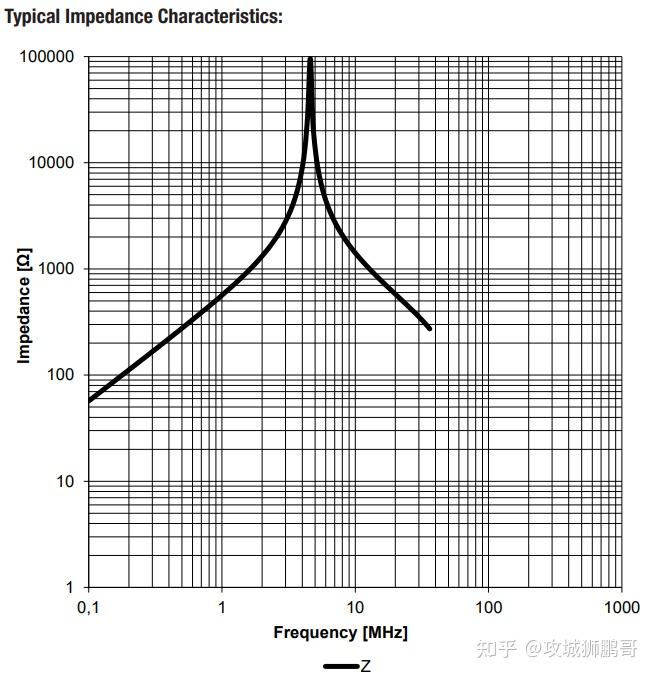

电感频率特性

低频时，电感值会随着频率的降低而增加，因此在低频时电感器能存储更多的磁能；
高频时，电感器的阻抗不仅包含感抗部分，还受电阻和电容等寄生元件的影响，因此，高频时电感的阻抗不再是单一的电感值，而是与频率相关的复杂阻抗，如下图所示：

5. 关键参数不同

电感选型关键参数

电感值：电感值通常以亨利（H）、毫亨利（mH）或微亨利（μH）为单位。电感值大小决定了产生感应电动势的强弱，代表了电感器存储磁场能量的能力，对电路中的电流和电压起着重要的影响。
额定电流与饱和电流：额定电流是电感设计上最大的可用电流，而饱和电流是当电感电流增加到一定程度时，电感的感量会下降，电感抑制电流变化能力会下降，导致系统工作异常或电感烧毁的电流值。在选择电感时，需要参考这两个参数中较小的一个。
自谐频率：是电感与其等效电容构成的谐振电路的频率。为确保电感符合设计要求，选择电感时自谐频率应高于电路的工作频率。
Q值：也叫品质因数，表示电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。Q值越高，电感的损耗越小，效率越高。
DCR（直流电阻）：是电感在直流电流下的电阻值，其大小与发热和功率损耗相关。

磁珠选型关键参数

阻抗：磁珠阻抗是在特定条件下（如100MHz时）测得的。常见的表示为如“1000Ω@100MHz”，即在100MHz的频率下，磁珠的阻抗为1000Ω。阻抗越大，抑制噪声的效果越好。噪声通过磁珠时会以热量形式散出，最终达到抑制噪声的效果。
直流电阻（DCR）：指直流电流通过磁珠时，磁珠的电阻值。DCR越小分压值越小，即对有用信号的衰减也越小。
额定电流：指磁珠正常工作时允许通过的最大电流。

6. 典型应用电路

攻城狮鹏哥

杭州先途电子有限公司 高级硬件工程师

417 次赞同

去咨询

电感

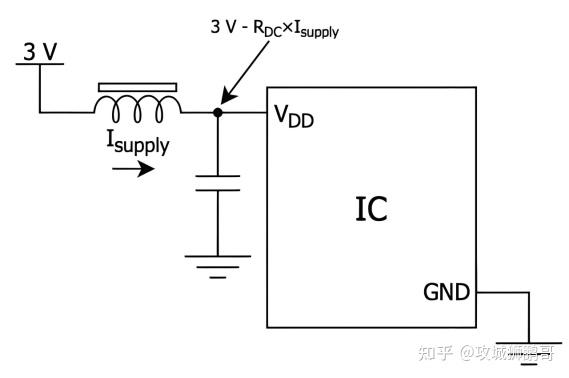

电感一般用在电源电路或储能滤波电路中，如下所示:

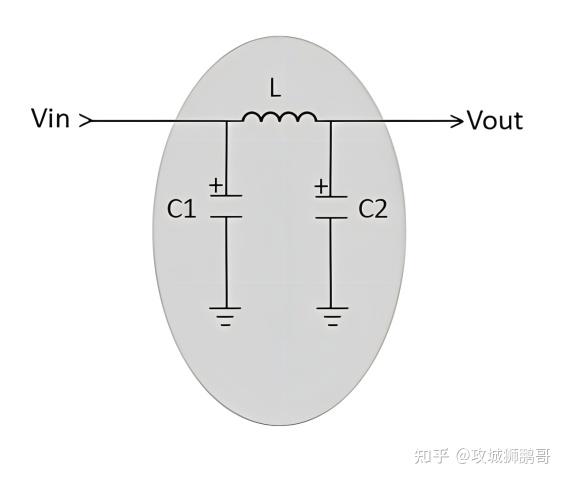

π型滤波电路:

BOOST电源电路:

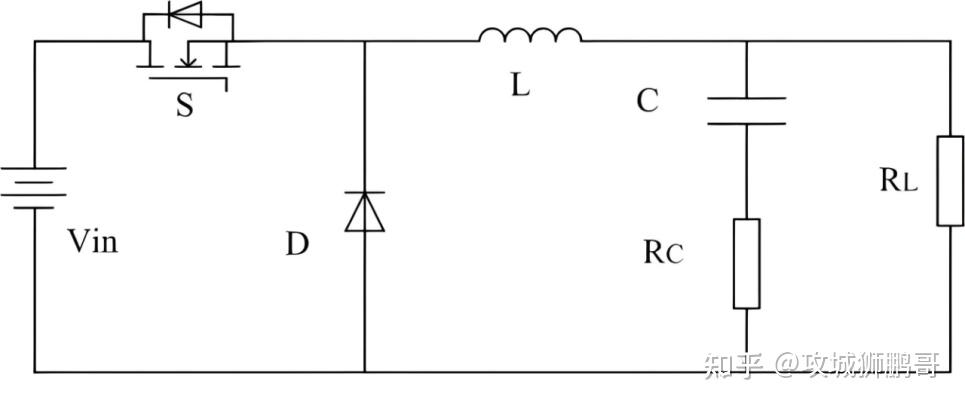

BUCK电源电路:

磁珠

磁珠用来吸收高频干扰，一般用在电源之间或者信号线上。如下图所示：
