GD32E23学习记录 主时钟频率

已于 2023-11-16 16:55:09 修改 · 598 阅读 · 2
文章标签：

#学习

于 2023-11-16 16:54:13 首次发布
本文介绍了如何在GD32E230微控制器中通过SystemCoreClock获取主时钟频率，并详细解释了如何使用寄存器CFG0确定时钟源，包括PLL设置和IRC8M二分频，最终计算出系统时钟为72MHz。

GD32E230 主时钟频率：

可以通过SystemCoreClock得到时钟频率

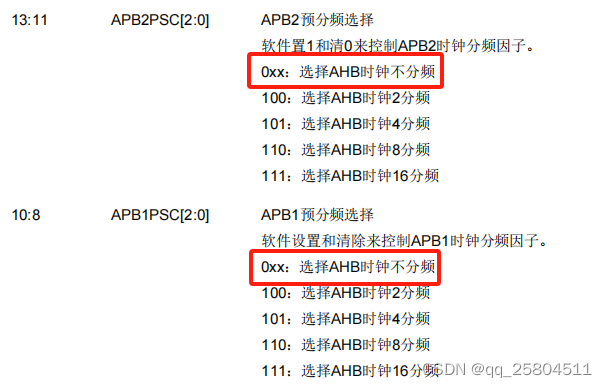

也可通过寄存器CFG0来得到时钟频率，上图CFG0=0x0804000A=(1000 0000 0100 0000 0000 0000 1010)B

查找CFG0寄存器手册可以得到时钟源选的PLL，PLL时钟源又为IRC8M二分频，PLL倍频为10001 18倍，所以系统时钟=8M/2*18=72M
