Javascript的设计模式之UML类图

于 2022-02-25 14:09:47 发布
阅读量1.2k 收藏
点赞数
分类专栏： 设计模式 文章标签： uml javascript
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_25436827/article/details/123129483
版权

一、UML
Unified Modeling Language 统一建模语言
类图：UML中有很多图，只看类图即可
关系：只看泛化（继承）和关联（组合）

二、画图工具
MS Office visio
processon

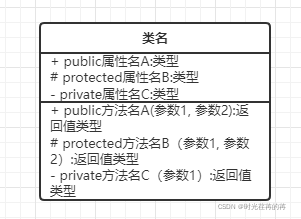

三、类图
在这里插入图片描述
注：js中目前只有public类型

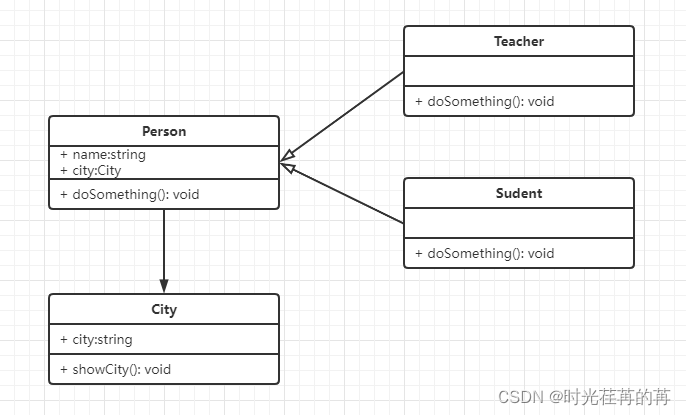

四、关系

  • 泛化，表示继承
  • 关联，表示引用
    在这里插入图片描述

注：子类指向父类，引用指向被引用
注：继承是虚箭头，引用时实心箭头

五、总结
类图，属性和方法
关系，泛化和关联
