差分布线 阻值匹配

文章参考:差分布线 - 骏骏 - 博客园 (cnblogs.com)

阻抗计算工具: Polar CITS25

    PCB导线所"流通"的"讯号"传输时所受到的阻力(即波沿传输线路传输时电压和电流的比值),另称为"特性阻 抗",代表符号为Z0.

软件下载

        Polar CITS25 阻抗计算工具下载

例子:

    我们用一对 0.006 英寸宽, 1/2 盎司铜厚,间距为 0.01 英寸, FR4 材料作衬底,离地线层 0.005 英寸 (微带方式)的差分信号走线的差分阻抗计算作为例子,铜的厚度 T 为 0.7/1000 英寸。下图显示了各参数。

    (单位换算:1Mil=千分之一英寸,约等于0.0254毫米;1 盎司 = 0.0014 英寸=0.7 mil)

  • H:介质厚度(PP片或者板材,不包括铜厚) (5)
  • W:阻抗线下线宽(W2=W1-0.5MIL) (6)
  • W1:阻抗线上线宽(客户要求的线宽) (6)
  • S:阻抗线间距(客户原稿) (10)
  • T:成品铜厚 (0.7)
  • Er1:PP片的介电常数(板材为:4.5 P片4.2) (4.2)



 软件各个界面含义

该软件跟上面软件不同,但是参数差不多,仅供参考。如果想下载下面的软件,参看:PCB特征阻抗计算神器Polar SI9000安装及破解指南

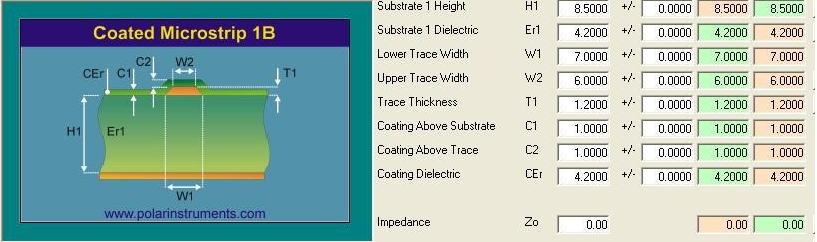

(1) 外层单端:Coated Microstrip 1B



  • H1:介质厚度(PP片或者板材,不包括铜厚)
  • Er1:PP片的介电常数(板材为:4.5 P片4.2)
  • W1:阻抗线上线宽(客户要求的线宽)
  • W2:阻抗线下线宽(W2=W1-0.5MIL)
  • T1:成品铜厚
  • C1:基材的绿油厚度(我司按0.8MIL)
  • C2:铜皮或走线上的绿油厚度(0.5MIL)
  • Cer:绿油的介电常数(我司按3.3MIL)
  • Zo:由上面的参数计算出来的理论阻值

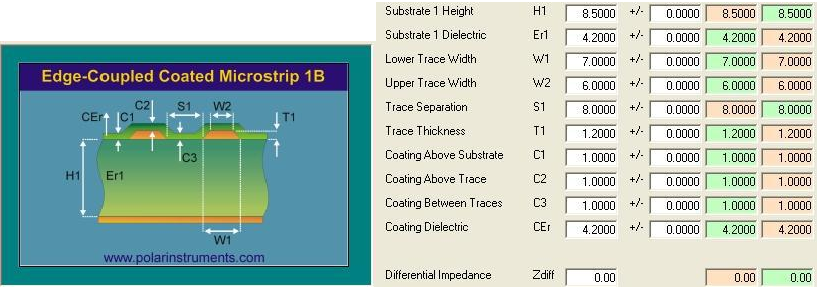

 (2)外层差分:Edge-Coupled Coated Microstrip 1B(重点



  • H1:介质厚度(PP片或者板材,不包括铜厚)
  • Er1:PP片的介电常数(板材为:4.5 P片4.2)
  • W1:阻抗线上线宽(客户要求的线宽)
  • W2:阻抗线下线宽(W2=W1-0.5MIL)
  • S1:阻抗线间距(客户原稿)
  • T1:成品铜厚
  • C1:基材的绿油厚度(我司按0.8MIL)
  • C2:铜皮或走线上的绿油厚度(0.5MIL)
  • C3:基材上面的绿油厚度(0.50MIL)
  • Cer:绿油的介电常数(我司按3.3MIL)

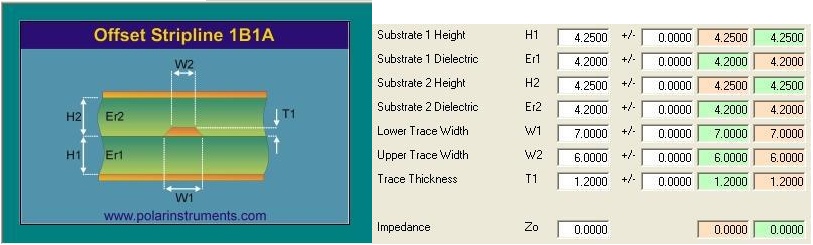

(3)内层单端:Offset Stripline 1B1A





  • H1:介质厚度(PP片或者光板,不包括铜厚)
  • Er1:H1厚度PP片的介电常数(P片4.2MIL)
  • H2:介质厚度(PP片或者光板,不包括铜厚)
  • Er2:H2厚度PP片的介电常数(P片4.2MIL)
  • W1:阻抗线上线宽(客户要求的线宽)
  • W2:阻抗线下线宽(W2=W1-0.5MIL)
  • T1:成品铜厚
  • Zo:由上面的参数计算出来的理论阻值

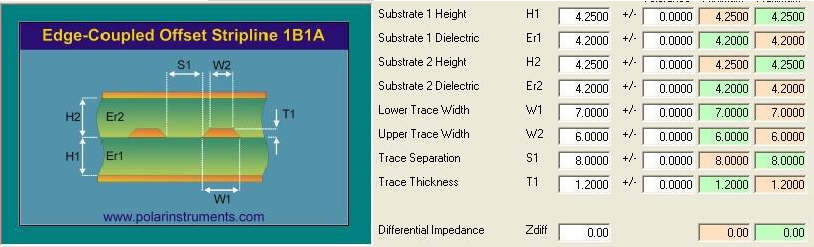

(4)内层差分:Edge-Couled Offset Stripline 1B1A





  • H1:介质厚度(PP片或者光板,不包括铜厚)
  • Er1:H1厚度PP片的介电常数(P片4.2MIL)
  • H2:介质厚度(PP片或者光板,不包括铜厚)
  • Er2:H2厚度PP片的介电常数(P片4.2MIL)
  • W1:阻抗线上线宽(客户要求的线宽)
  • W2:阻抗线下线宽(W2=W1-0.5MIL)
  • S1:客户要求的线距
  • T1:成品铜厚
  • Zo:由上面的参数计算出来的理论阻值

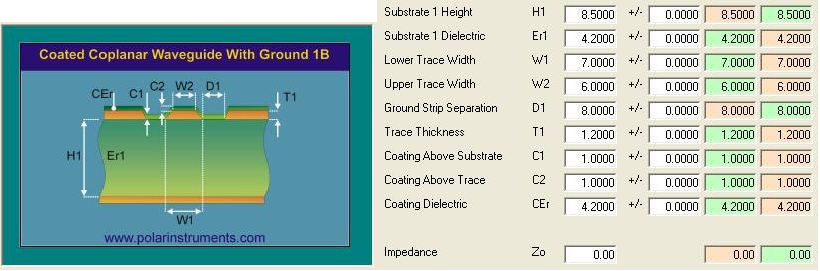

(5)外层单端共面地:Coated Coplanar Waveguide With Ground 1B



  • H1:介质厚度(PP片或者板材,不包括铜厚)
  • Er1:PP片的介电常数(板材为:4.5 P片4.2)
  • W1:阻抗线上线宽(客户要求的线宽)
  • W2:阻抗线下线宽(W2=W1-0.5MIL)
  • D1:阻抗线到两边铜皮的距离
  • T1:成品铜厚
  • C1:基材的绿油厚度(我司按0.8MIL)
  • C2:铜皮或走线上的绿油厚度(0.5MIL)
  • Cer:绿油的介电常数(我司按3.3MIL)
  • Zo:由上面的参数计算出来的理论阻值

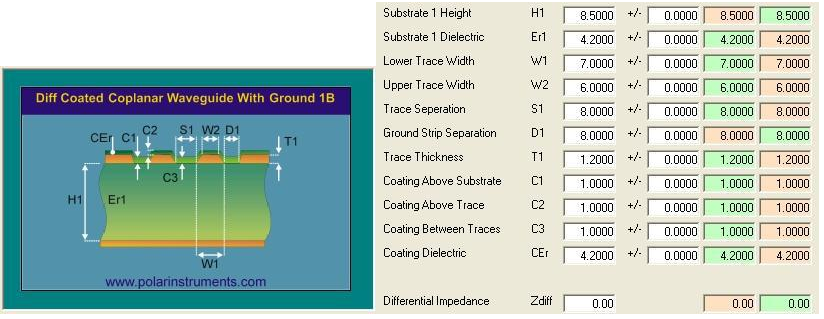

 (6)外层差分共面地:Diff Coated Coplanar Waveguide With Ground 1B





H1:介质厚度(PP片或者板材,不包括铜厚)

Er1:PP片的介电常数(板材为:4.5 P片4.2)

W1:阻抗线上线宽(客户要求的线宽)

W2:阻抗线下线宽(W2=W1-0.5MIL)

S1:阻抗线间距(客户原稿)

D1:阻抗线到铜皮的距离

T1:成品铜厚

C1:基材的绿油厚度(我司按0.8MIL)

C2:铜皮或走线上的绿油厚度(0.5MIL)

C3:基材上面的绿油厚度(0.50MIL)

Cer:绿油的介电常数(我司按3.3MIL)

Zo:由上面的参数计算出来的理论阻值
