Eclipse下开发-STM32F103ZET6开发--1.LED点灯试调

本文的资料下载
https://download.youkuaiyun.com/download/qq_25140013/11987455

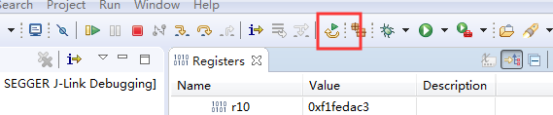

分析程序下载的内容和位置

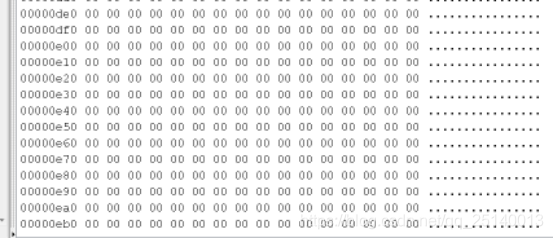

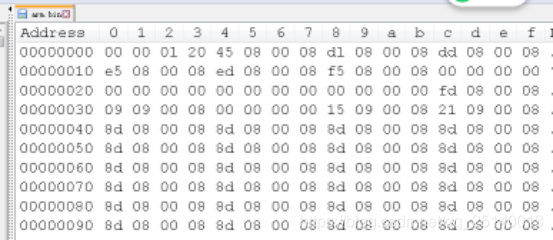

程序下载的内容为 arm.bin的二进制内容

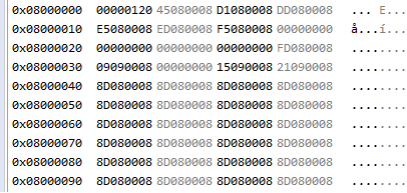

仿真内的flash数据

1、启动文件的分析

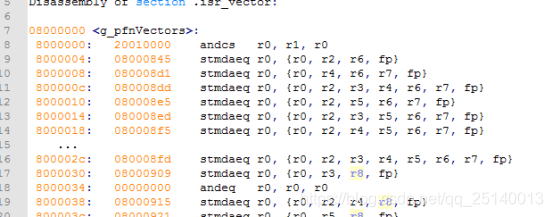

这里程序的开始从复位开始分析，
PC指向08000845，指向20010000

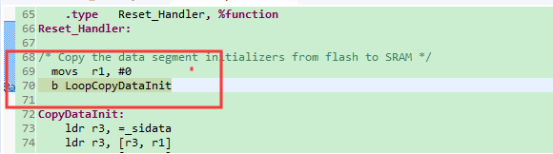

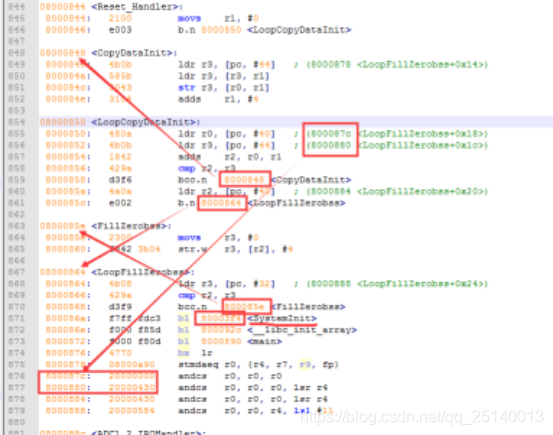

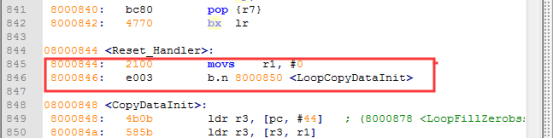

1、Reset_Handler跳转到LoopCopyDataInit，顾名思义，循环复制数据初始化段，

2、首先我们分析LoopCopyDataInit执行到CopyDataInit段的汇编，

(这里面为了分析简单均省去0x)

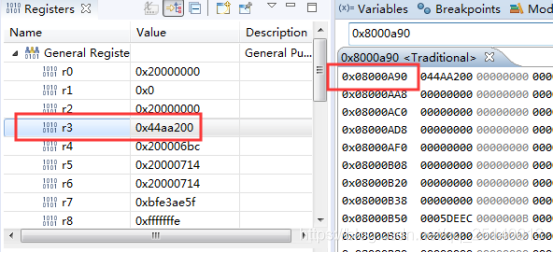

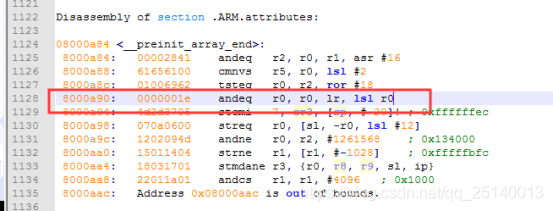

r0=20000000,r3=20000430,r2=r0+r1=20000000,比较r2和r3是否相等，如果不等，跳到CopyDataInit去执行，CopyDataInit的汇编功能，r3=08000a90,r3=[08000a90]=0000001e（改为）=0x44aa200

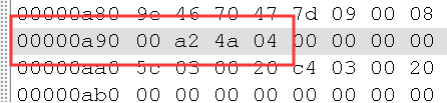

由于bin文件数值是0x44aa200，和编译器仿真的是一样的，我们不仅的猜测反汇编是不是有问题，
是不是由于工具的反汇编问题，这里就不讨论了，

接着分析吧，

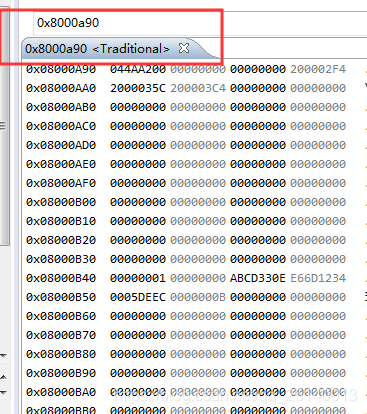

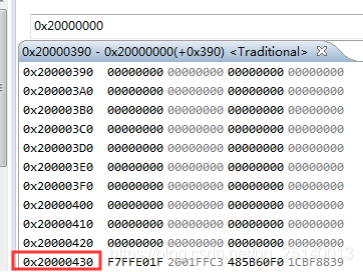

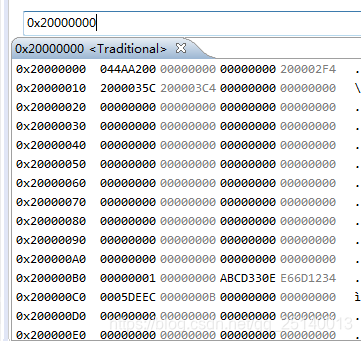

将r3=0x44aa200，存储到r0+r1=0x20000000处，也就是ram的首地址处，然后r1=0x04,然后又进入了LoopCopyDataInit中，r0=0x20000000,r3=0x20000430,r2=r1+0x04=0x20000004,然后比较r2是否和r3相等，然后跳到CopyDataInit中，r3=0x8000a90,r3=[0x8000a90+0x04]=0x00000000,然后将r3的值存储在r0+r1=0x20000000+0x04=0x20000004中,一次类推，可以知道，这段汇编的作用是，将0x8000a90到0x8000a90+(0x200004300-0x20000000)处的内容赋值到0x2000000到0x20000430中，然后我们就可以分析，0x8000a90到0x8000EC0这段内容到底是什么含义呢，

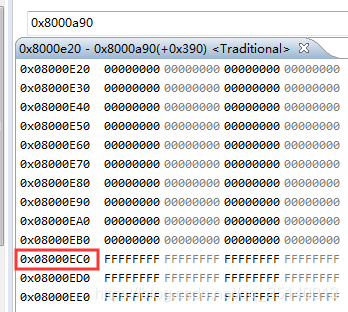

0x8000a90到0x8000EC0刚刚好是Flash的最后一段地址，

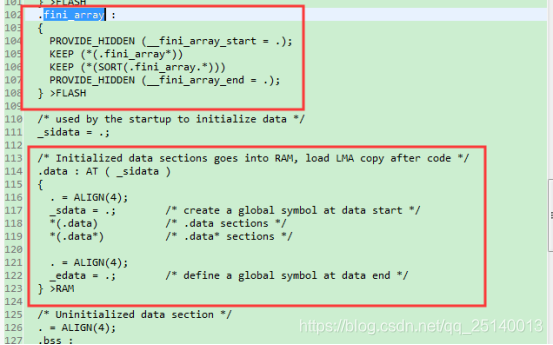

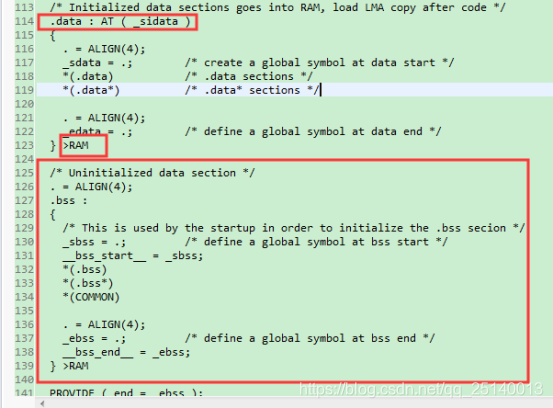

通过stm32_flash.ld文件可以看,是。fini_array段

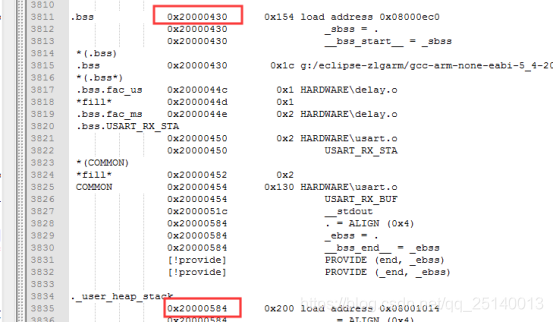

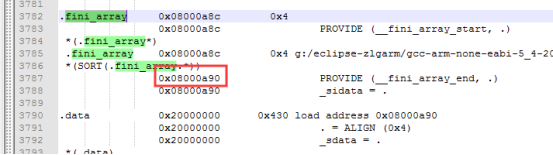

map文件可以看到，

总结一下，将 fini_array内容赋值到.data中

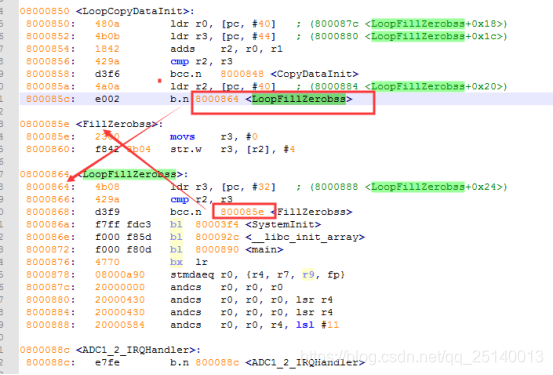

3、LoopCopyDataInit调LoopFillZerobss，而LoopFillZerobss调用FillZerobss

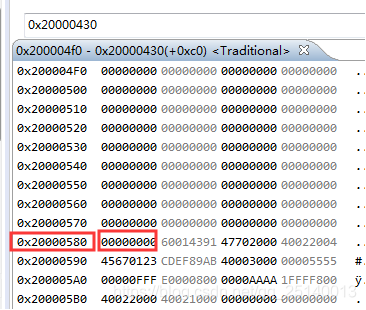

分析汇编r2=0x20000430 然后调用LoopFillZerobss函数，r3=0x20000584,比较r3和r2是否相同，然后跳转FillZerobss，r3=0,将r3写到r2=0x20000430地址中并且r2=0x20000434，然后r3= 0x20000584,依次类推可以知道，该段汇编的作用是，将RAM地址0x20000430 ~0x20000584清空为0


0x20000430 ~0x20000584是内存的什么段呢，.bss段了

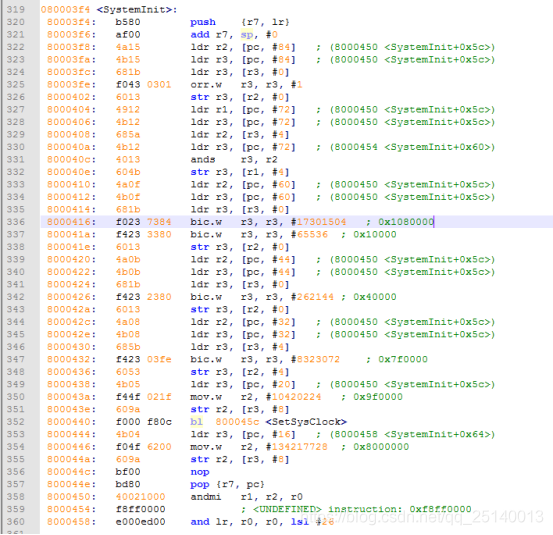

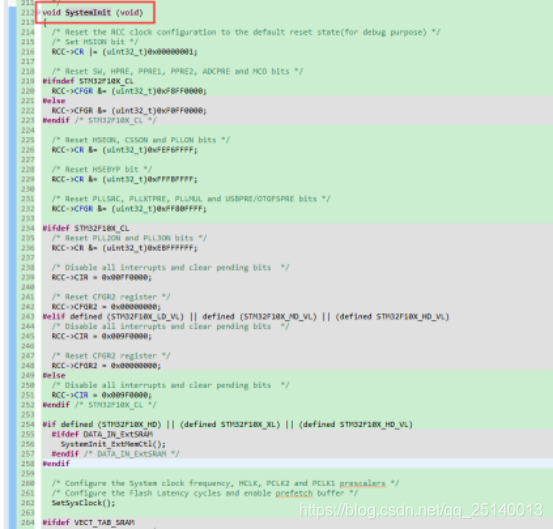

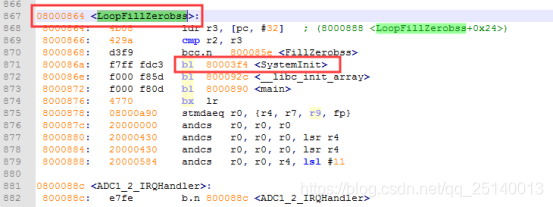

4 LoopFillZerobss跳转到SystemInit段中

由于SystemInit代码过于庞大，就没必要分析了，反正sp已经指向0x20010000处可以用c代码进行分析了，


这里就介绍c代码怎么分析了，c语言还是挺简单的，配置配置时钟，向量表，回到C的世界就不多啰嗦了，
执行完SystemInit之后，现象

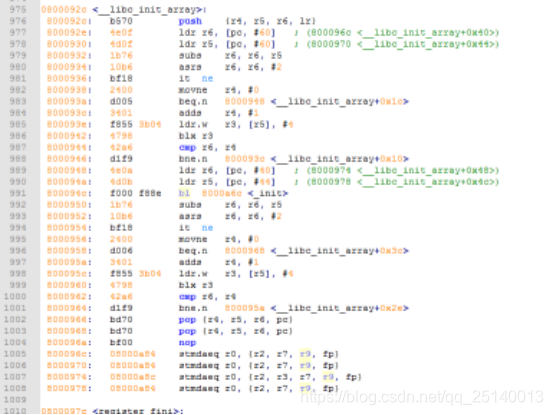

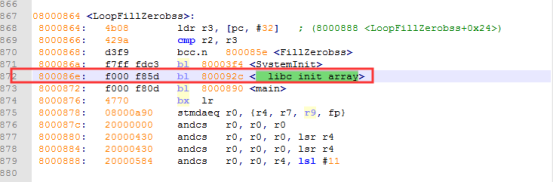

5、LoopFillZerobss调用__libc_init_array

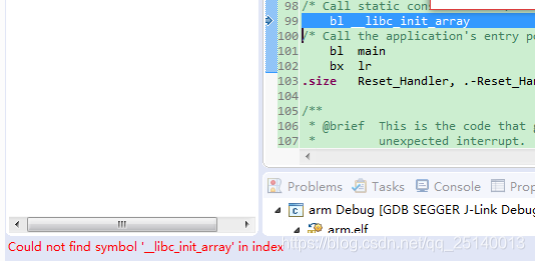

由于不能做到__libc_init_array的C代码，分析汇编可读性太差，这里就不分析了

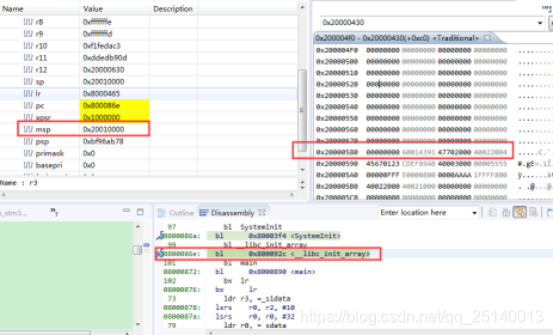

执行完__libc_init_array 之后，msp和psp都没变化，内存也没变化，

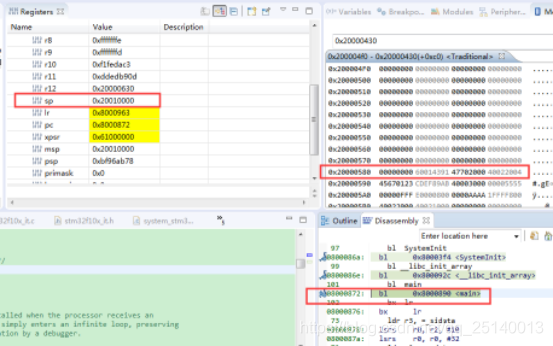

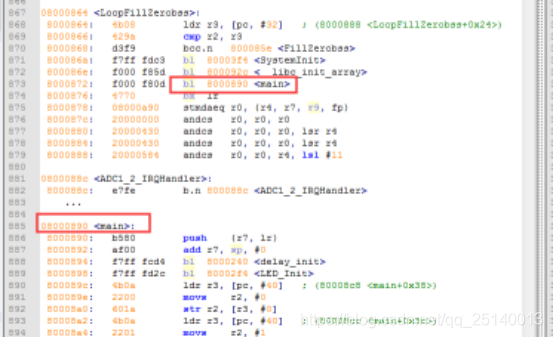

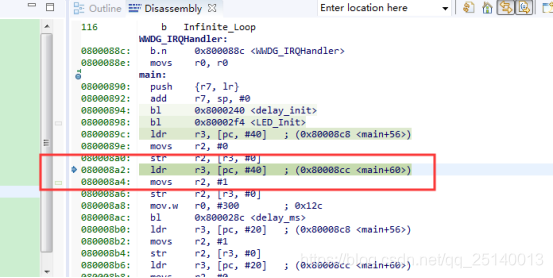

6、LoopFillZerobss跳到main函数中

经过以上的 分析进入我们熟悉的main函数中，

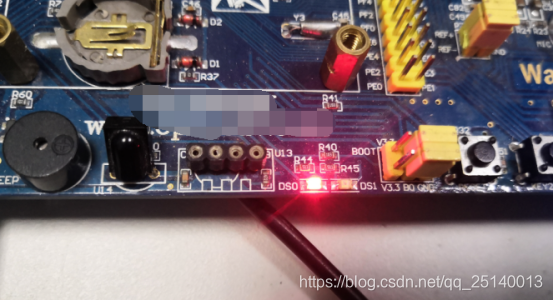

这里灯就已经点亮了，到此本文结束了，
