低成本开源树莓派高清数字图传

低成本开源树莓派高清数字图传实战指南

树莓派因其强大的可扩展性和丰富的开源生态，已成为DIY高清数字图传的理想平台。本方案基于树莓派Zero W、CSI摄像头模块、Micro SD卡（8GB以上）和移动电源，实现延1080P高清图传，特别适用于无人机、遥控车等移动平台。

---

github/码云

码云：https://gitee.com/daimaxiuligong/raspberry_image

github: https://github.com/daimaxiuligong/raspberry_image

一、系统概述与核心优势

树莓派Zero W体积仅65mm × 30mm，重量不足10g，却集成1GHz单核CPU、512MB内存及WiFi/蓝牙模块110。配合CSI摄像头接口，可实现：

• 低延迟传输：优化后延迟250-300ms（720P@30fps）6
• 高清画质：最高支持1920×1080P分辨率7
• 灵活供电：移动电源+GPIO供电，续航取决于电源容量

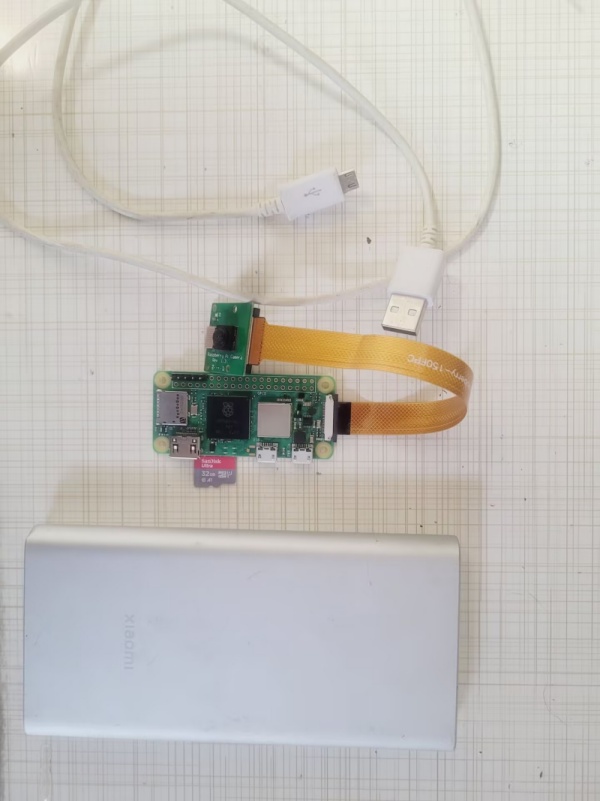

二、硬件准备清单

组件	型号/要求	备注
树莓派	Zero W	需带无线功能
CSI摄像头	官方V1.3模块 (OV5647)
供电系统	5V/2A移动电源	需稳定5V输出
Micro SD卡	Class 10，≥8GB	推荐SanDisk Extreme系列

---

三、软件安装与配置

1. 下载镜像
   通过网盘分享的文件：图数一体 链接: https://pan.baidu.com/s/1uwm1LzYDT1aV84J6RmZ04g 提取码: ig62
2. 刷写工具

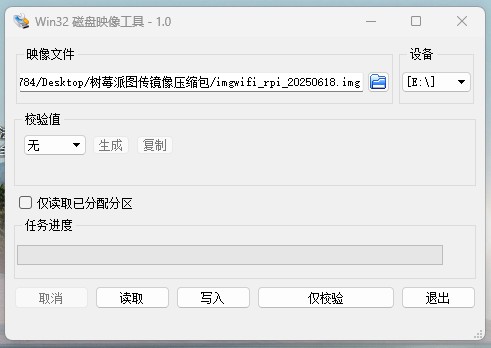

   使用Win32DiskImager或BalenaEtcher将镜像写入SD卡

四、使用

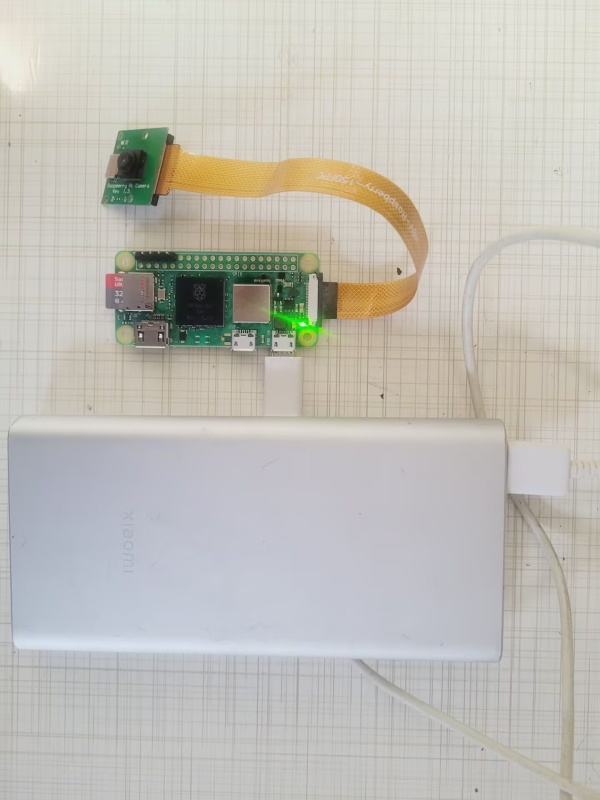

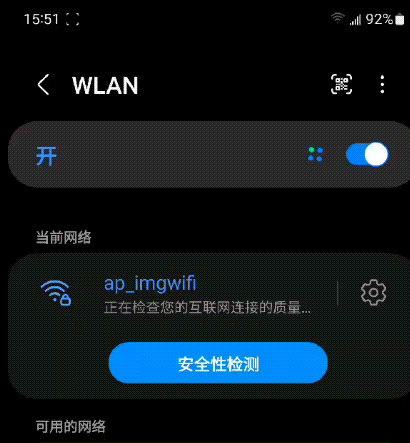

上电启动后连接默认热点，热点名称: ap_imgwifi,默认热点密码: 12345678，默认ip地址: 192.168.1.1。使用wifi连接该热点，连接成功后即可在web端访问。
