前三节，我们从spark底层的RDD角度去剖析了整个Spark 程序的执行逻辑，以及一些原理性的东西，当然我们在使用的时候要是直接使用Spark Core的编程语法也可以，在此基础上Spark 还提供了基于SQL的编程语法，也就是Spark-Sql，本文章从以下几个方面去分析Spark-Sql

Spark Sql 简介
Spark Sql 执行原理（ Catalyst整体执行流程介绍）

1. Spark Sql 简介

Spark sql是spark内部最核心，也是社区最活跃的组件。Spark SQL支持在Spark中执行SQL,或者HiveQL的关系查询表达式。列式存储的类RDD（DataSet/DataFrame）数据类型以及对sql语句的支持使它更容易上手，同时，它对数据的抽取、清洗的特性，使它广泛的用于etl，甚至是机器学习领域。因此，saprk sql较其他spark组件，获得了更多的使用者。

2.Spark Sql 执行原理（Catalyst整体执行流程介绍）

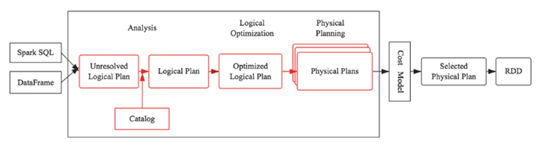

如下图:

无论是直接使用 SQL 语句还是使用 DataFrame，都会经过如下步骤转换成 DAG 对 RDD 的操作，主要流程包括：

Parser 解析 SQL，生成 Unresolved Logical Plan（语法树，此棵树称为Unresolved Logical Plan）
由 Analyzer 结合 Catalog 信息生成 Resolved Logical Plan（逻辑计划）
Optimizer根据预先定义好的规则对 Resolved Logical Plan 进行优化并生成 Optimized Logical Plan（优化后的逻辑计划）
Query Planner 将 Optimized Logical Plan 转换成多个 Physical Plan（物理计划）
CBO 根据 Cost Model 算出每个 Physical Plan 的代价并选取代价最小的 Physical Plan 作为最终的 Physical Plan（优化后的物理计划）
Spark 以 DAG 的方法执行上述 Physical Plan
在执行 DAG 的过程中，Adaptive Execution 根据运行时信息动态调整执行计划从而提高执行效率

下面我们结合源码来分析下整个sql的执行过程：

生成的整个语法树如下：

针对如下sql：

   SELECT score.id,
    100 + 80 + score.math_score + score.english_score AS v
  FROM student
  JOIN score
  ON student.id = score.id
  AND student.age > 10

执行计划为：

2.1 == Parsed Logical Plan ==
'Project ['score.id, (((100 + 80) + 'score.math_score) + 'score.english_score) AS v#0]
+- 'Join Inner, (('student.id = 'score.id) && ('student.age > 10))
   :- 'UnresolvedRelation `student`
   +- 'UnresolvedRelation `score`

2.2 == Analyzed Logical Plan ==
id: int, v: int
Project [id#13, (((100 + 80) + math_score#14) + english_score#15) AS v#0]
+- Join Inner, ((id#10 = id#13) && (age#11 > 10))
   :- SubqueryAlias student
   :  +- HiveTableRelation `db_yqs_b_505`.`student`, org.apache.hadoop.hive.serde2.lazy.LazySimpleSerDe, [id#10, age#11, name#12]
   +- SubqueryAlias score
      +- HiveTableRelation `db_yqs_b_505`.`score`, org.apache.hadoop.hive.serde2.lazy.LazySimpleSerDe, [id#13, math_score#14, english_score#15]

2.3 == Optimized Logical Plan ==
Project [id#13, ((180 + math_score#14) + english_score#15) AS v#0]
+- Join Inner, (id#10 = id#13)
   :- Project [id#10]
   :  +- Filter ((isnotnull(age#11) && (age#11 > 10)) && isnotnull(id#10))
   :     +- HiveTableRelation `db_yqs_b_505`.`student`, org.apache.hadoop.hive.serde2.lazy.LazySimpleSerDe, [id#10, age#11, name#12]
   +- Filter isnotnull(id#13)
      +- HiveTableRelation `db_yqs_b_505`.`score`, org.apache.hadoop.hive.serde2.lazy.LazySimpleSerDe, [id#13, math_score#14, english_score#15]

2.4 == Physical Plan ==
*(5) Project [id#13, ((180 + math_score#14) + english_score#15) AS v#0]
+- *(5) SortMergeJoin [id#10], [id#13], Inner
   :- *(2) Sort [id#10 ASC NULLS FIRST], false, 0
   :  +- Exchange hashpartitioning(id#10, 200)
   :     +- *(1) Project [id#10]
   :        +- *(1) Filter ((isnotnull(age#11) && (age#11 > 10)) && isnotnull(id#10))
   :           +- HiveTableScan [age#11, id#10], HiveTableRelation `db_yqs_b_505`.`student`, org.apache.hadoop.hive.serde2.lazy.LazySimpleSerDe, [id#10, age#11, name#12]
   +- *(4) Sort [id#13 ASC NULLS FIRST], false, 0
      +- Exchange hashpartitioning(id#13, 200)
         +- *(3) Filter isnotnull(id#13)
            +- HiveTableScan [id#13, math_score#14, english_score#15], HiveTableRelation `db_yqs_b_505`.`score`, org.apache.hadoop.hive.serde2.lazy.LazySimpleSerDe, [id#13, math_score#14, english_score#15]

2.1 Spark SQL 使用 Antlr 进行记法和语法解析，并生成 UnresolvedPlan,当用户使用 SparkSession.sql(sqlText : String) 提交 SQL 时，SparkSession 最终会调用 SparkSqlParser 的 parsePlan 方法,如下：

  def sql(sqlText: String): DataFrame = {
    Dataset.ofRows(self, sessionState.sqlParser.parsePlan(sqlText))
  }

使用 Antlr 生成的 SqlBaseLexer 对 SQL 进行词法分析，生成 CommonTokenStream
使用 Antlr 生成的 SqlBaseParser 进行语法分析，得到 LogicalPlan

如下：

 protected def parse[T](command: String)(toResult: SqlBaseParser => T): T = {
    logDebug(s"Parsing command: $command")

    val lexer = new SqlBaseLexer(new UpperCaseCharStream(CharStreams.fromString(command)))
    lexer.removeErrorListeners()
    lexer.addErrorListener(ParseErrorListener)

    val tokenStream = new CommonTokenStream(lexer)
    val parser = new SqlBaseParser(tokenStream)
    parser.addParseListener(PostProcessor)
    parser.removeErrorListeners()
    parser.addErrorListener(ParseErrorListener)

    try {
      try {
        // first, try parsing with potentially faster SLL mode
        parser.getInterpreter.setPredictionMode(PredictionMode.SLL)
        toResult(parser)
      }
      catch {
        case e: ParseCancellationException =>
          // if we fail, parse with LL mode
          tokenStream.seek(0) // rewind input stream
          parser.reset()

          // Try Again.
          par
