ELK7.10.1绘制IP热力地图Kibana无法识别geo_point找不到索引

前言

ELK分析日志非常强大，而相关的资料又非常少，并且随着版本升级，旧版配置不兼容新版导致很多坑，本文提供解决访问IP热力地图绘制问题方案。
更多参考win搭建ELK7.10.1分析Nginx日志绘制图表

操作

■ 选用高德地图

默认是英文地图看着很不习惯，改用高德地图。
配置config下的kibana.yml。
添加配置

map.tilemap.url: 'https://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=7&x={x}&y={y}&z={z}'

如果高德api改变了，就得修改该配置。

■ 创建地图

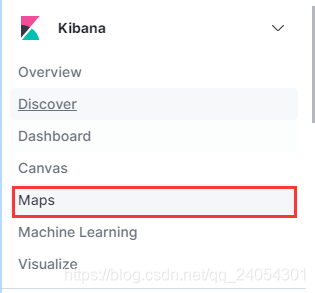

很多教程都会提到选择区域地图、坐标地图、Coordinate Map之类，这些在新版中已经全部去除，新版中独立的一个Maps。
在这里插入图片描述

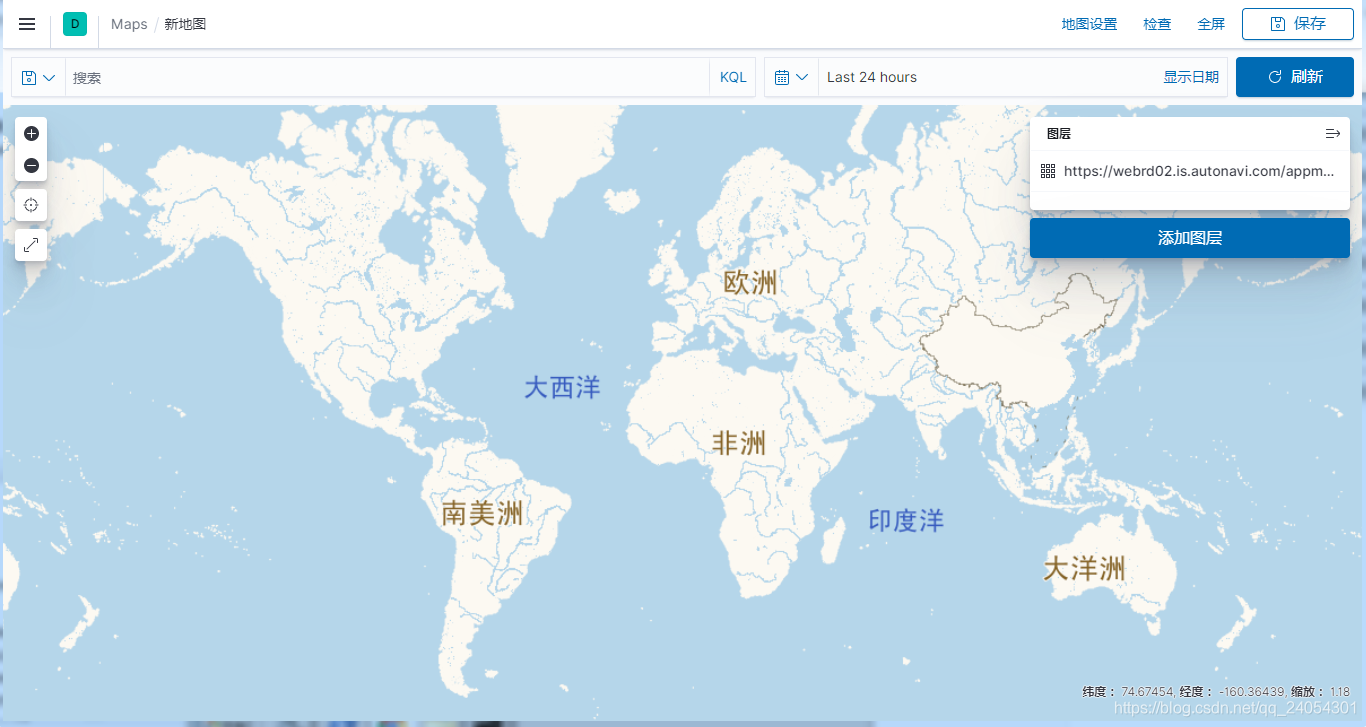

然后==>创建地图

在这里插入图片描述

■ 创建geo_point

① 查看

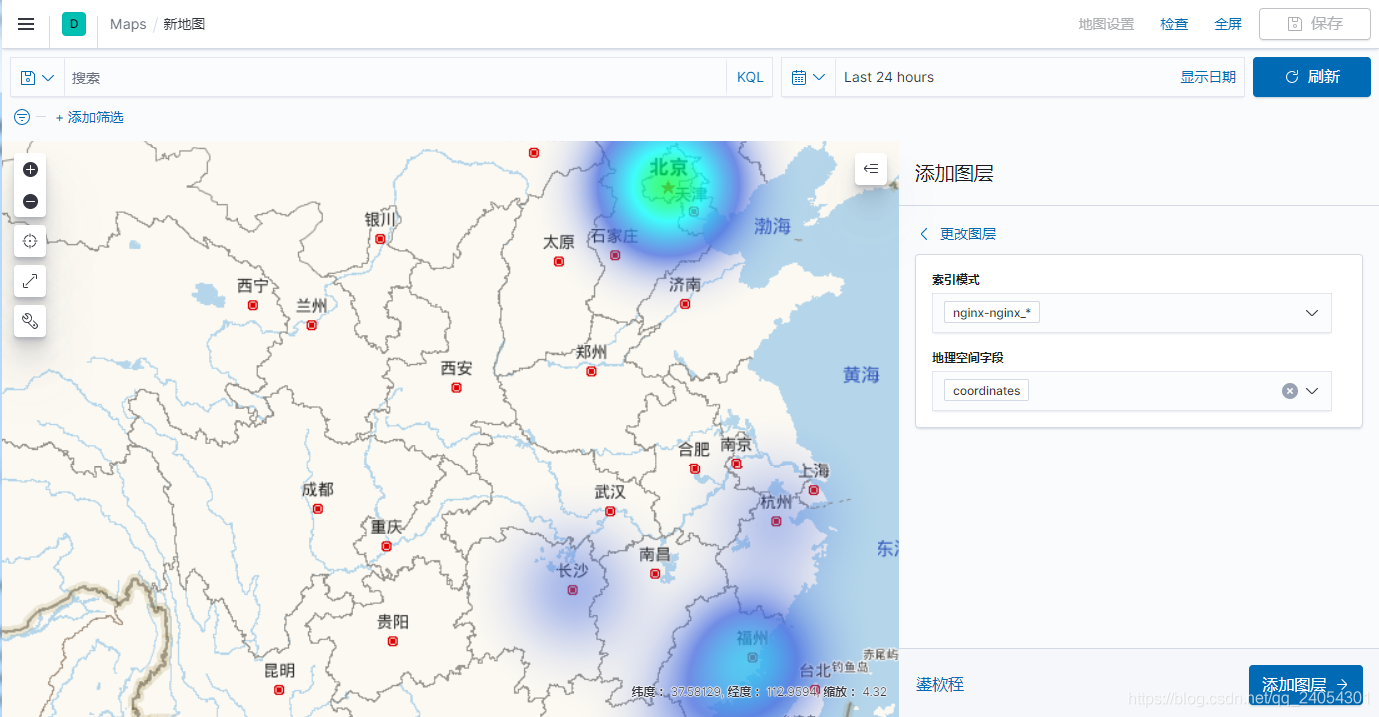

添加图层 ==》热图 ==》选择索引模式，会发现没有可以选择的索引。
然后打开索引模式，选择一个索引，点进去查看，会发现没有geo_point类型的字段，这就需要我们去创建一个geo_point类型。

② 修改数据格式

geo_point类型的格式是坑点，在7.10.1中，为如下格式。
在这里插入图片描述
所以在logstash.conf中，我们要配置创建这种类型的数据
filter中添加

geoip {
            source => "remote_addr"
			target => "geoip"
			add_field => [ "[coordinates]", "%{[geoip][latitude]},%{[geoip][longitude]}" ]
        }

经纬度顺序不能反，source为你自己的Nginx下游ip(也就是客户ip)字段。

③ 设置数据类型

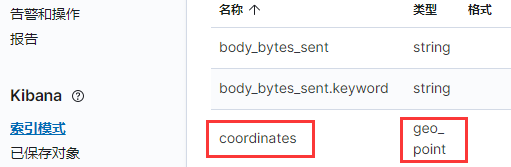

有了coordinates字段，但它的类型仍然是文本，ELK是不会将它字段转换为geo_point类型的。

新建文件nginx-logstash.json

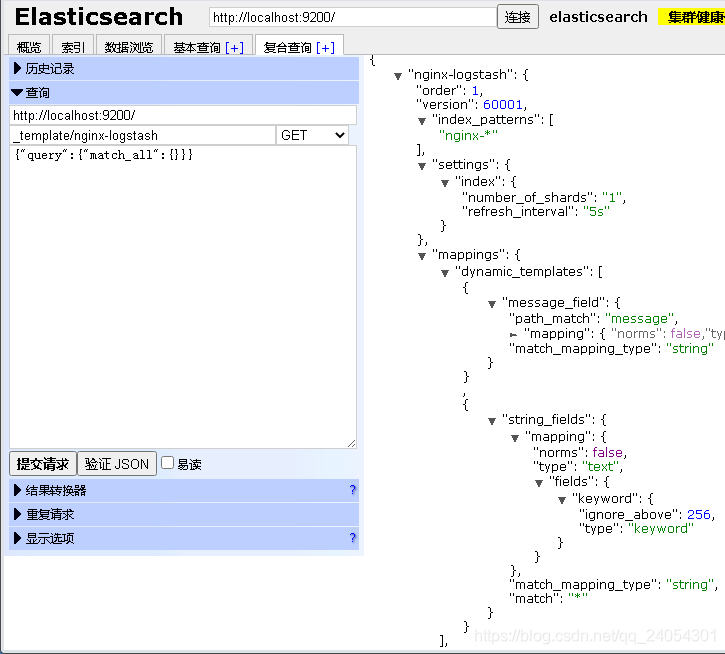

创建模板设置coordinates为geo_point类型。

{
    "order": 1,
    "version": 60001,
    "index_patterns": [
        "nginx-*"
    ],
    "settings": {
        "index": {
            "number_of_shards": "1",
            "refresh_interval": "5s"
        }
    },
    "mappings": {
        "dynamic_templates": [
            {
                "message_field": {
                    "path_match": "message",
                    "mapping": {
                        "norms": false,
                        "type": "text"
                    },
                    "match_mapping_type": "string"
                }
            },
            {
                "string_fields": {
                    "mapping": {
                        "norms": false,
                        "type": "text",
                        "fields": {
                            "keyword": {
                                "ignore_above": 256,
                                "type": "keyword"
                            }
                        }
                    },
                    "match_mapping_type": "string",
                    "match": "*"
                }
            }
        ],
        "properties": {
                    "coordinates": {
                        "type": "geo_point"
                    }
                }
    },
    "aliases": {}
}

修改logstash.conf

output{
	elasticsearch {
	#这里记得写的是hosts，因为可能会是集群的 elasticsearch，但是配置的之后只要写上主节点就行了
        hosts => "localhost:9200"
	#规定存储日志的索引规则，动态配置，方便管理
        index => "nginx-%{type}=%{+YYYY.MM.dd}"
	# 淘汰 type 里的参数 就是上面配置的
	#	document_type => "%{type}"
		template => "路径。。。/ELK/logstash-7.10.1/config/template/nginx-logstash.json"
		template_name => "nginx-logstash"
		template_overwrite => true
    }
	stdout{
		codec => rubydebug
	}
}
