H3C BFD与VRRP联动实验

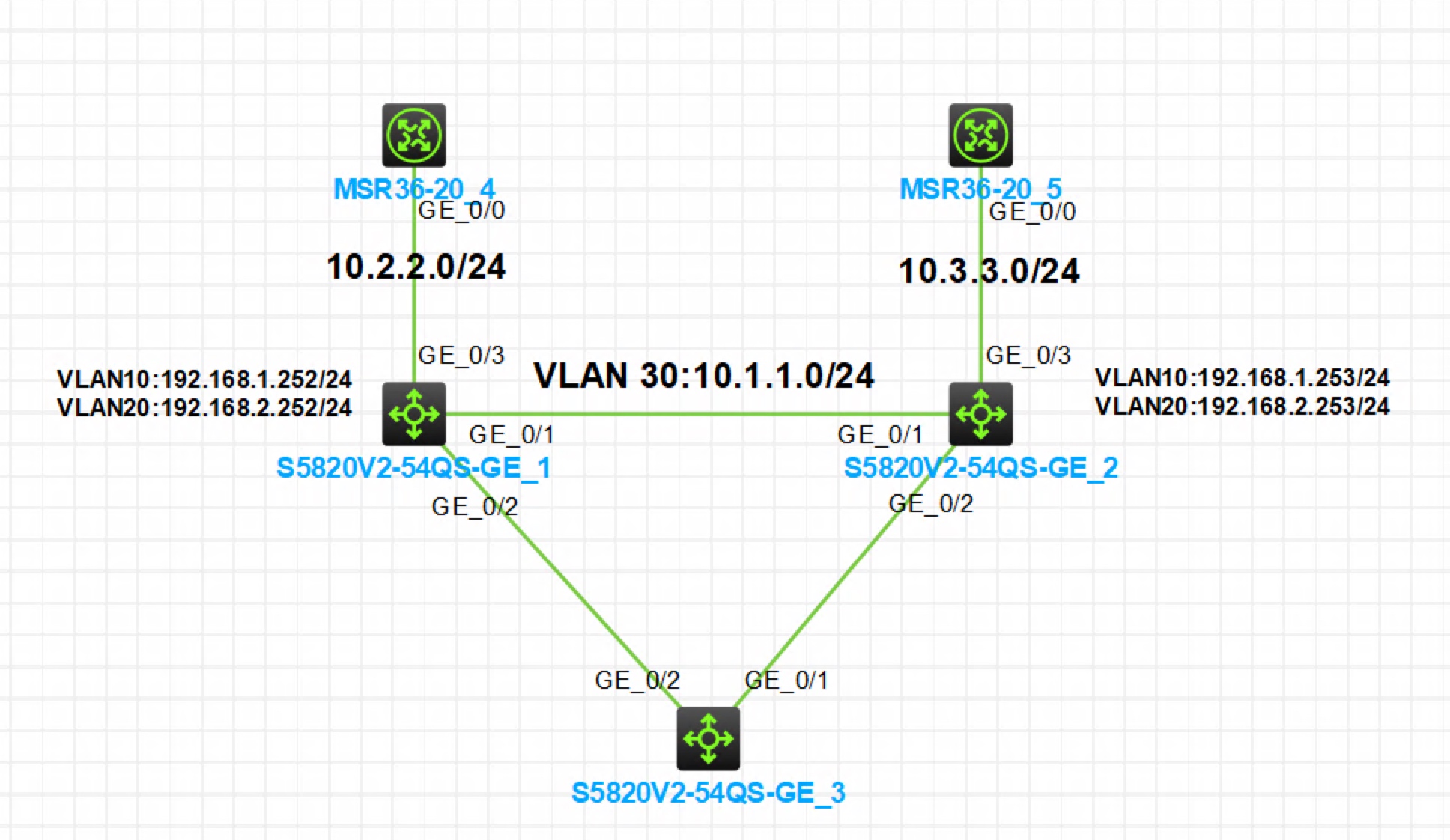

实验拓扑

图 1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推

---

实验需求

1. SW3 为接入交换机，双上行连接到两台核心交换机 SW1 和 SW2
2. SW3 上创建 VLAN 10 和 VLAN 20 作为业务 VLAN，上行链路配置为 Trunk，允许 VLAN 10 和 VLAN 20 通过。SW1 和 SW2 上创建 VLAN 10 和 VLAN 20，另外 VLAN 30 用于建立 OSPF 邻居，VLAN 40 用于与上行路由器进行三层互联
3. SW1 和 SW2 上为 VLAN 10 和 VLAN 20 创建三层接口作为网关，配置 VRRP。SW1 为 VLAN 10 的 Master，SW2 为 VLAN 20 的 Master，双方互为主备
4. 在 SW1 和 SW2 上配置单向 BFD 用于检测 VRRP Master 设备故障
5. 在 SW1 和 SW2 上配置单向 BFD 用于检测上行链路故障，触发 VRRP 主备抢占
6. 在 SW2 和 SW2 上配置双向 BFD 用于检测 OSPF 邻居故障，报文收发周期 500 毫秒，3 次接收失败则判断 OSPF 邻居故障
