【RT-Thread Master】at24cxx软件包使用笔记

本文链接：https://blog.youkuaiyun.com/qq_22902757/article/details/124664445

本文详细介绍了如何在RT-Thread V4.1.0版本中使用AT24C16 EEPROM，包括添加软件包、配置IIC、修改驱动以适配不同型号的EEPROM、编写命令行工具进行读写操作，并解决了超过256字节地址的读写问题。通过对驱动代码的改造，实现了自动计算页地址的功能，确保能正确访问所有内存地址。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

硬件介绍

RT-Thread版本：V4.1.0
软件包名称：at24cxx
MCU型号：AT32F407VET7
EEPROM型号：AT24C16

使用说明

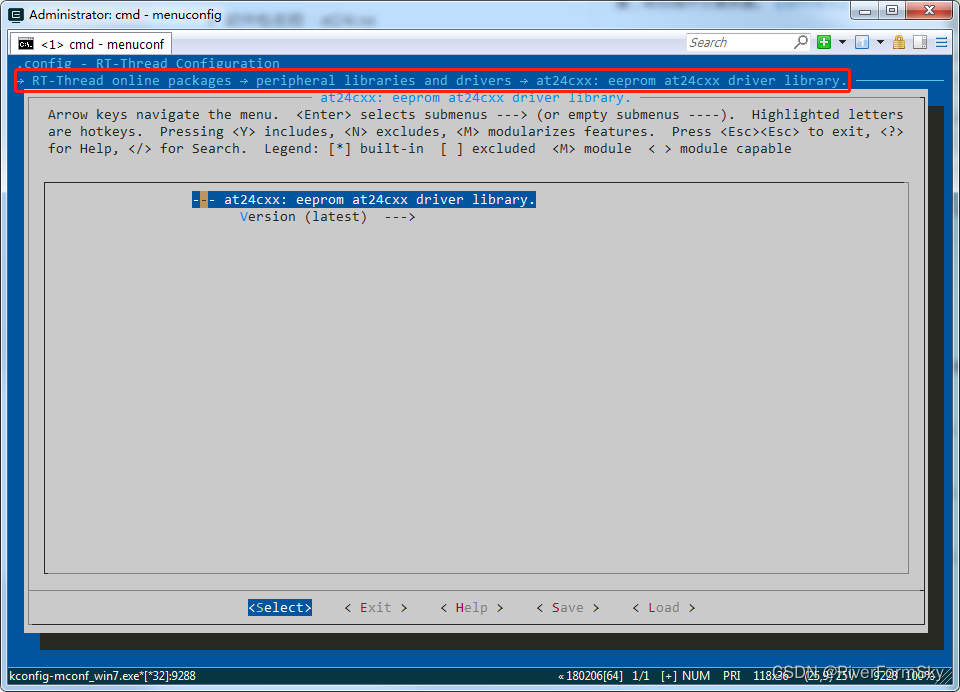

1、使用menuconfig将软件包添加进入工程，路径如下所示。
在这里插入图片描述

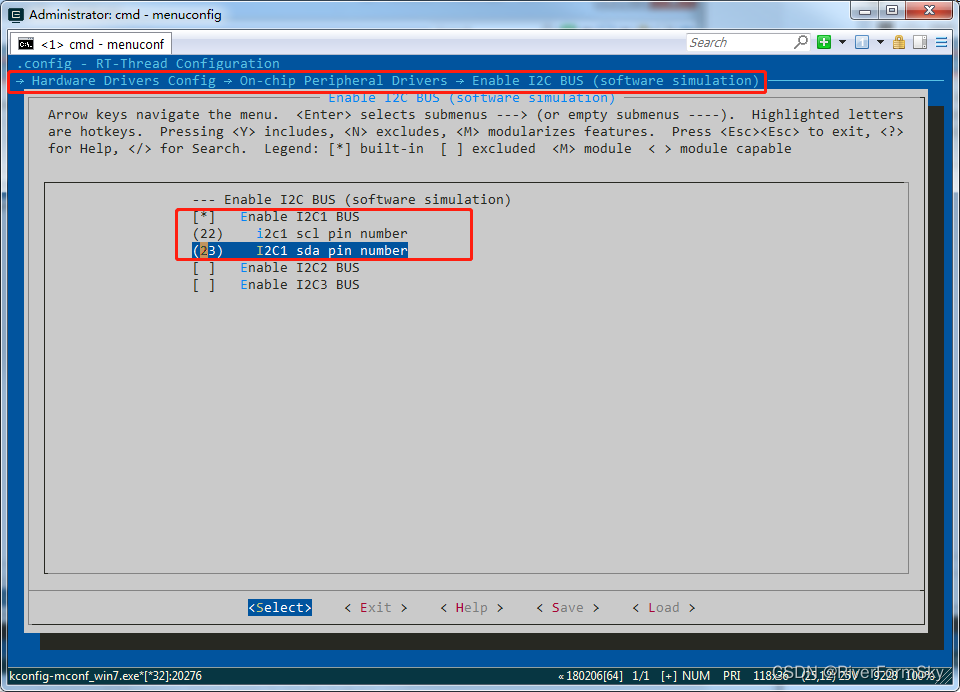

2、把IIC总线打开，这里使用软件IIC，如果已经打开了就不用再次打开，IIC所用的引脚暂时先不管。

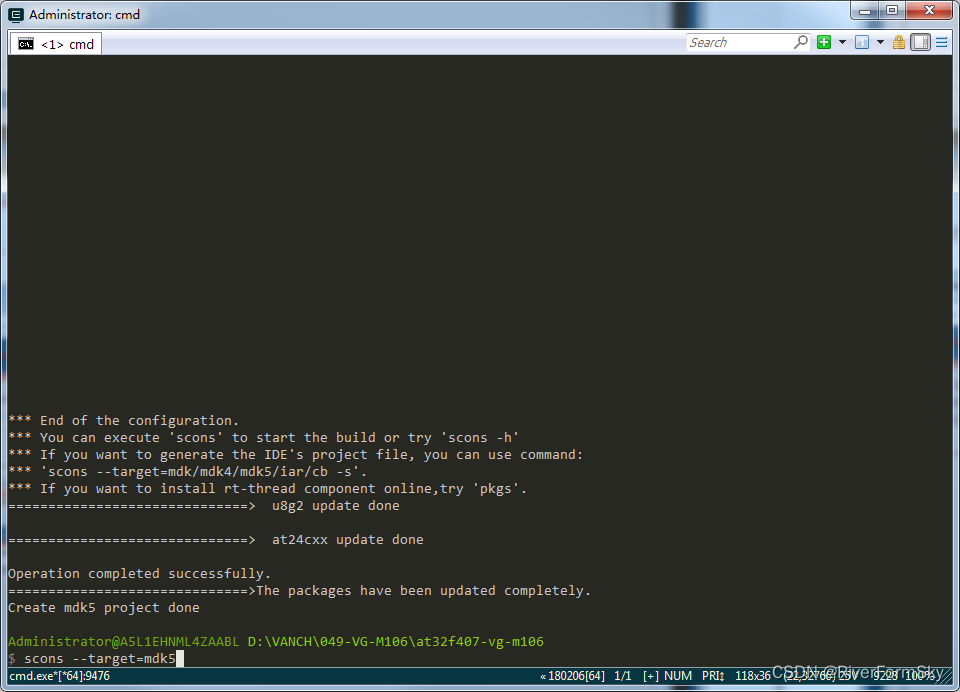

3、然后编译工程。

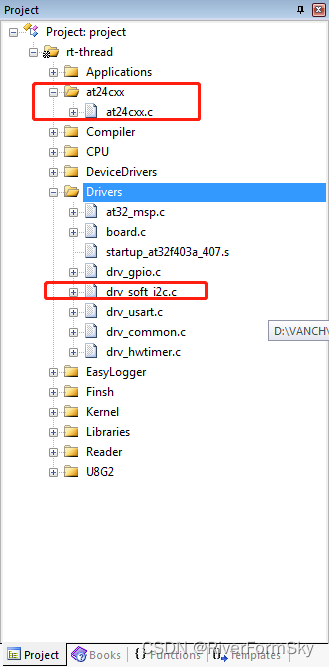

4、编译完成以后，打开工程，可以发现IIC驱动已经被添加进来了，at24cxx软件包也添加进来了。
在这里插入图片描述

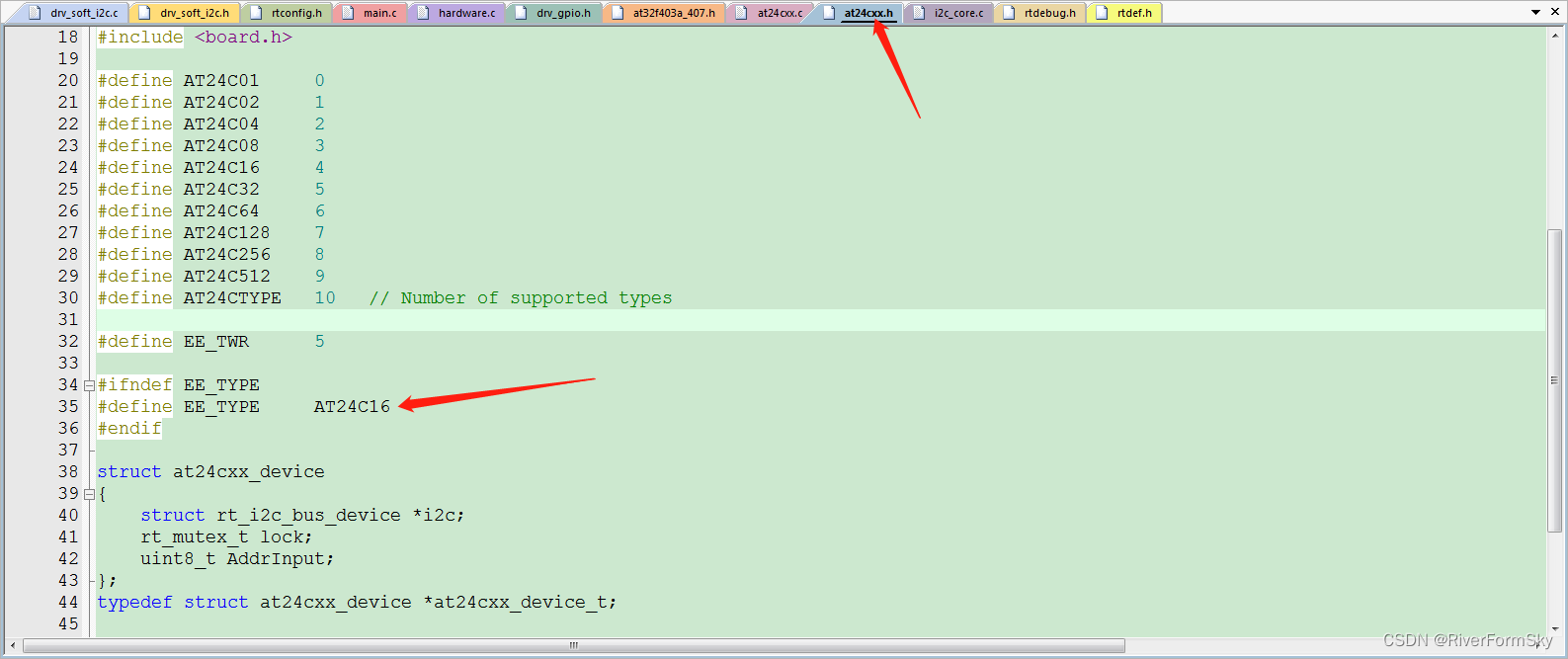

5、然后我们进入at24cxx.h文件，修改我们EEPROM型号。我这里是AT24C6。

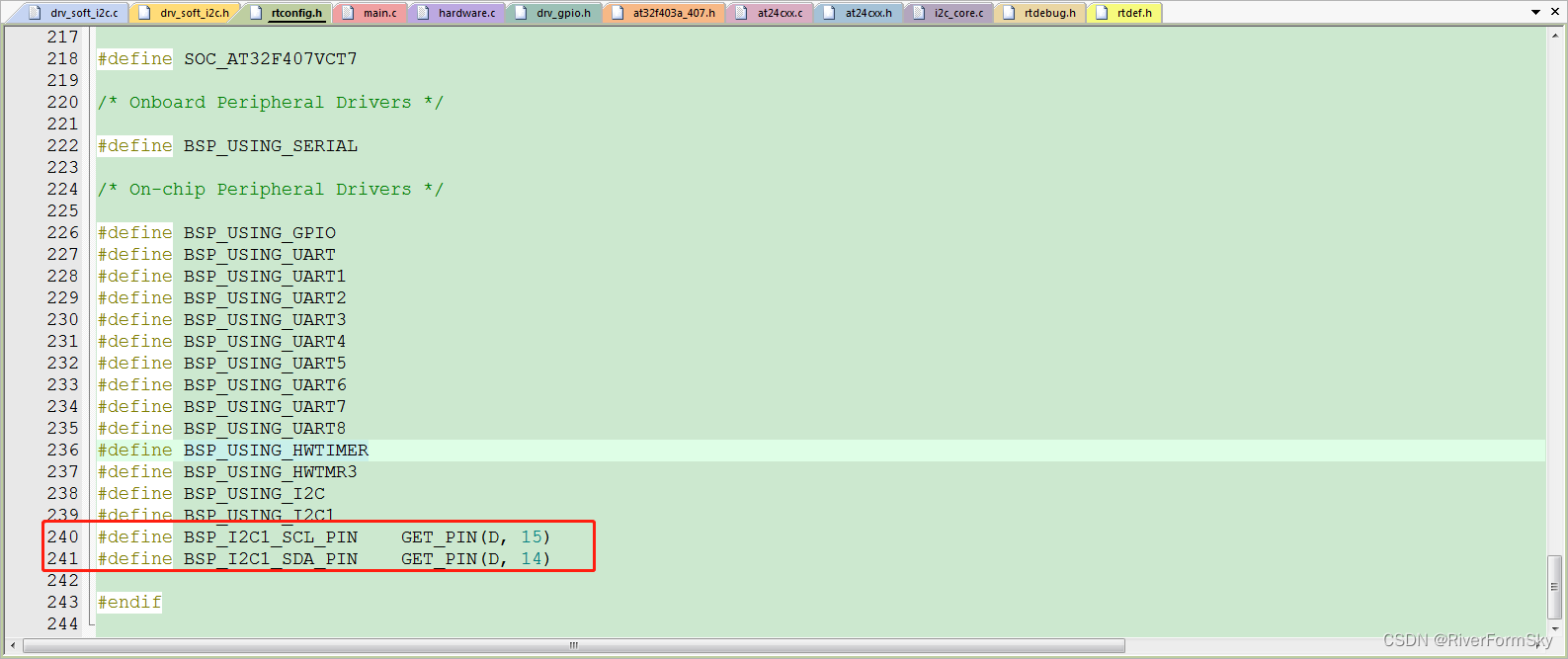

6、然后我们进入rtconfig.h文件里面，修改我们的IIC引脚。默认是22和23，这里我直接使用GET_PIN来获取引脚，但是这种方式的缺点就是每次menuconfig以后都要去修改一次，不过我也不是经常去menuconfig，测试时就暂时先这么改吧。

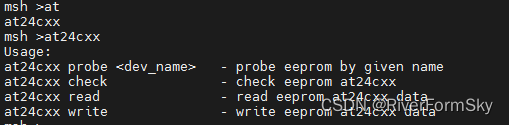

7、然后我们将工程编译一下，没有错误，下载到板子上。在shell中输入at24cxx，然后回车，就会弹出几个命令。分别是probe，read，write。
在这里插入图片描述
8、要想使用read/write命令，要先使用probe命令对AT24CXX进行初始化。于是输入下面的命令进行初始化。
at24cxx probe i2c1
9、然后就可以使用at24cxx read 和at24cxx write命令进行读写了。当然这个命令做得太简单了，只是读写都是从0地址开始，读写指定的位置的。而我想读写任意位置的数据，因此需要对命令进行改造一下。经过修改后的函数如下，这样我就可以读写任意位置的数据了。我们来演示一下。

static uint8_t opt_buffer[2048];

void at24cxx(int argc, char *argv[])
{

    static at24cxx_device_t dev = RT_NULL;
	uint16_t opt_addr, opt_len;

    if (argc > 1)
    {

        if (!strcmp(argv[1], "probe"))
        {

            if (argc > 2)
            {

                /* initialize the sensor when first probe */
                if (!dev || strcmp(dev->i2c->parent.parent.name, argv[2]))
                {

                    /* deinit the old device */
                    if (dev)
                    {

                        at24cxx_deinit(dev);
                    }
                    dev = at24cxx_init(argv[2], atoi(argv[3]));
                }
            }
            else
            {

                rt_kprintf("at24cxx probe <dev_name> <AddrInput> - probe sensor by given name\n");
