【7】Overlay Management Protocol (OMP) 介绍

1. OMP Overview

OMP 简介

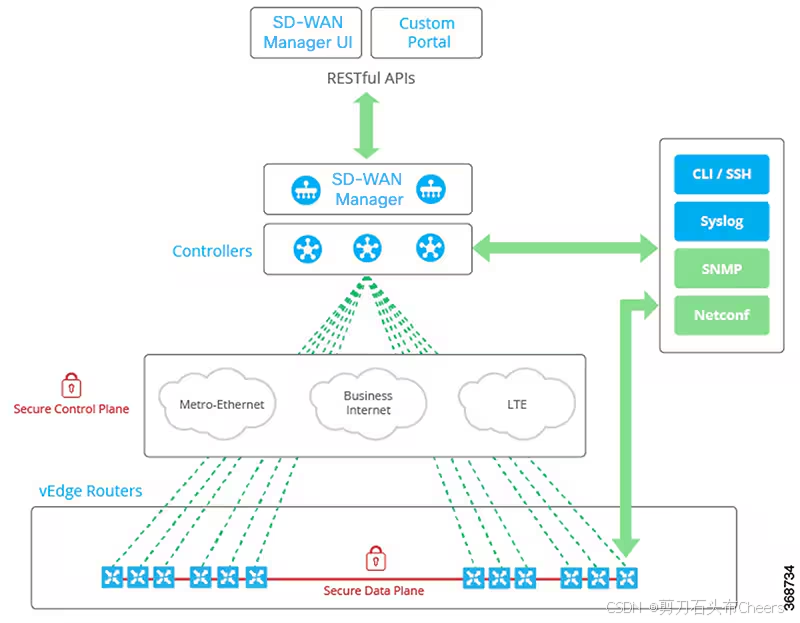

Overlay Management Protocol (OMP) 是思科 SD-WAN 体系中的核心协议，负责在 Overlay 网络中进行路由、策略和安全参数的交换。它运行在 vSmart 控制器上，并通过安全的 DTLS/TLS 连接到 vEdge/cEdge 设备，以确保全网的统一管理和高效数据转发。

OMP 的核心功能

1. 动态路由传播：OMP 允许 SD-WAN 设备之间动态交换路由信息，避免传统静态配置带来的复杂性。

2. TLOC 处理：TLOC（Transport Locator）用于识别不同的传输路径，并决定流量的最佳去向。

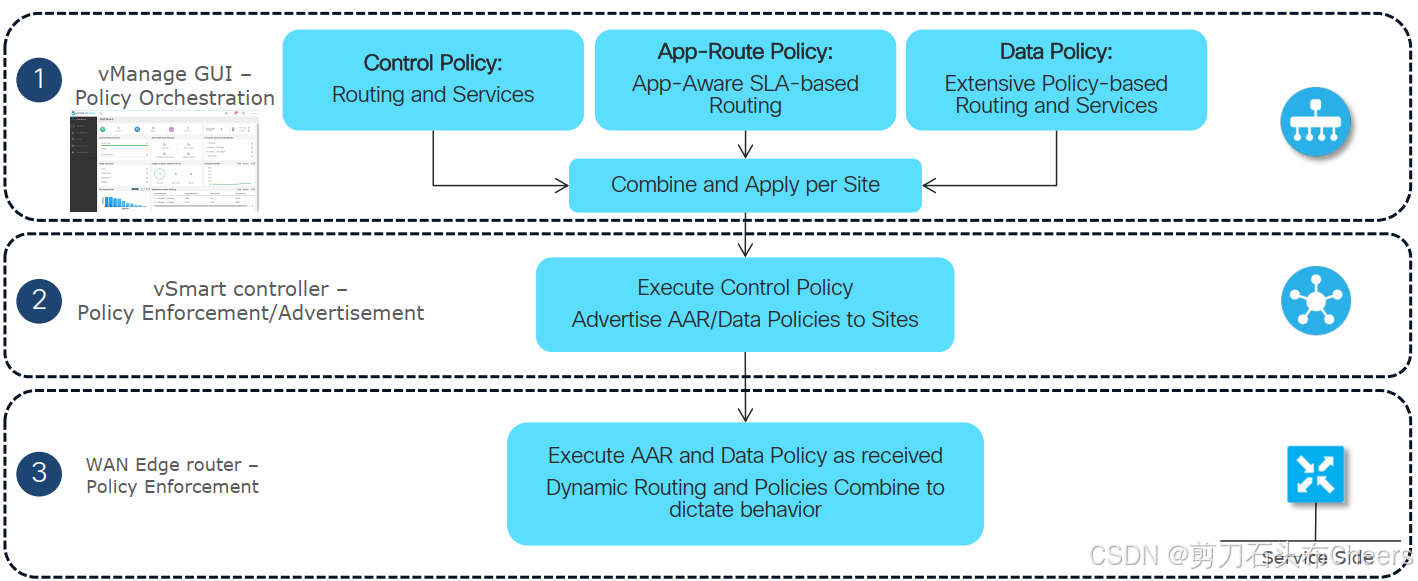

3. 策略分发：控制器可以利用 OMP 分发策略，以优化流量路径选择和安全控制。

4. 端到端加密：通过 OMP 传递 IPsec 加密密钥，实现数据安全保护。

5. 应用感知路由（AAR）：基于实时网络状态（丢包、抖动、延迟等）进行流量优化。

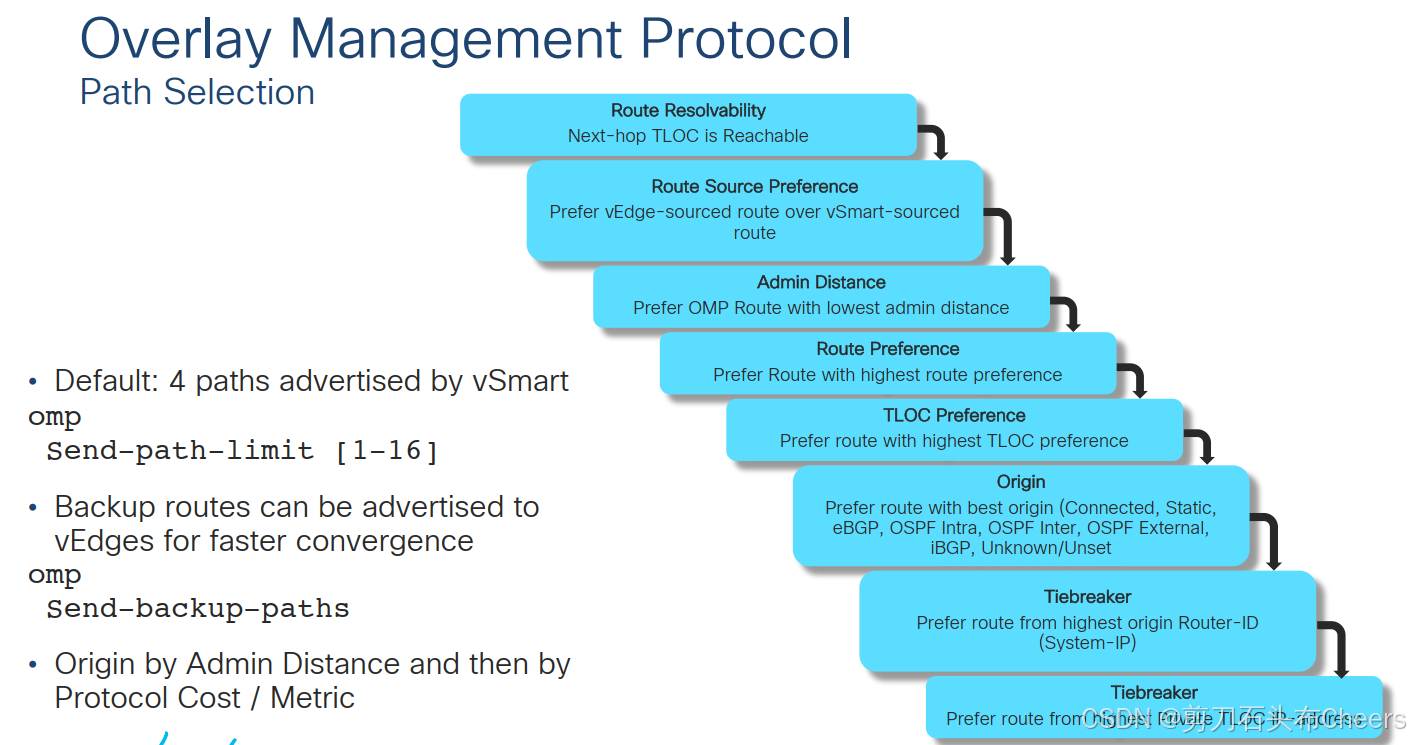

2. OMP Best-Path Selection

2.1.OMP 最优路径选择机制

OMP 采用多种因素来确定最佳路径，以确保流量通过最优链路传输，减少时延和丢包。

2.2.OMP Best-Path Selection 评估因素

在 SD-WAN 环境下，vSmart 控制器基于多个关键因素来选择最优路径，具体包括：

1. TLOC Preference（TLOC 优先级）

   • 每个 TLOC 都有一个优先级值，较高的优先级路径优先使用。

   • 例如 MPLS 可被设为高优先级，而 Internet 作为备用路径。

2. Route Origin（路由来源）

   • OMP 直接学习的路由优先于外部路由协议（如 BGP、OSPF）学习的路由。

   • 例如：直接从 OMP 获取的路由比 BGP 重新分发的路由更具优先级。

3. Service (Color)（路径类型）

   • OMP 使用 color 属性来标识不同的传输路径类型，如 MPLS、Internet、LTE 等。

   • 不同业务流可根据 color 来选择不同的路径，如语音业务优先走 MPLS。

4. Origin Type（来源类型）

   • OMP 本地学习的路由优先于外部协议（如 OSPF 或 BGP）重分发的路由。

5. Lower Administrative Distance（管理距离）

   • OMP 为每个路径分配管理距离，较低的管理距离路径优先使用。

   • 例如：OMP 本地学习的路由管理距离低于 BGP 重新分发的路由。

6. Lower Router ID（路由器 ID࿰
