【毕业设计】8-基于STM32的水质_浊度检测仪设计与实现(原理图+源码+实物照片+答辩论文)

【毕业设计】8-基于STM32的水质/浊度检测仪设计与实现(原理图+源码+实物照片+答辩论文)

任务书

主要内容:
1.以STM32单片机为核心,配合水质模块;
2.主要完成系统的 功能控制、状态显示、信息检测以及报警硬件组建所需要的单片机和传感器等元器件的选择;
3.完成系统控制的软件设计编程;
4.实现对水质检测、温度检查、预警的功能。
方法和要求:
系统的方案及总体设计:设计的主要内容是完成模块电路图和电路板的绘制,完成对应程序的编写,实现远程数据的传输,并完成控制软件设计和电路图纸的绘制与设计。包含:
1.总体方案的确定;2.硬件的选择;3.各个模块电路的设计;4.软件部分的设计;5.调试运行;

原理图工程文件
PCB工程文件
源码工程文件
实物照片
答辩论文低重复率,23035字

设计说明书

摘要

质检测技术与开发应用都涉及到传感器技术,电气控制技术以及智能化控制技术。智能化控制技术是一门综合性的技术性学科,在当代的研究控制领域中也变得越发广泛。在本次设计一款水质检测设备。本设计需要实现主要完成系统的能控制、状态显示、信息检测以及报警硬件组建所需要的单片机和传感器等元器件的选择;完成系统控制的软件设计编程;实现对水质检测、温度检测、预警的功能。需要对系统功能规划系统设计完成系统的硬件电路部分、软件编程部分、焊接组装部分、调试测试部分,最终完成本次论文的研究与设计。
本次系统主要有硬件和软件两个部分组成。硬件部分由STM32单片机最小系统单元,温度检测电路单元,水质检测单元报警单元,人机交互单元,电源单元,液晶显示器单元组成,在设计上硬件需要考虑到系统的稳定性以及可靠性。软件部分通过对系统软件总流程图绘制,并绘制各个子控制驱动再对驱动程序编写完成系统程序的设计。在硬件与软件的设计上选择按照功能性分区设计,使设计有条理运行可靠。系统设计制作实物调试完成。后完成了温度检测和水浊度检测,并可以调节阈值实现对系统的报警自定义设置防止误报。
系统在设计时充分考虑到了系统的整体性价比已经功能性,在完成了功能的条件下预留了功能接口可以对系统功能拓展。并且此设计紧跟社会发展趋势,与健康医疗行业关联 具有推广意义。

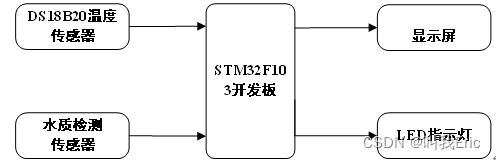

设计框架架构

在这里插入图片描述
前 言 1
第一章 绪论 2
第一节 研究背景 2
第二节 研究意义 3
第三节 国家水质标准 3
第四节 传感器发展介绍 4
第五节 本文的主要研究内容 7
第六节 本章小结 8
第二章 水质检测系统方案 9
第一节 系统实现功能分析 9
第二节 系统设计思路 9
第三节 主控制器选型 10
第四节 主要元器件介绍 10

### 浊度传感器电路原理图设计 浊度传感器是一种用于测量液体浑浊程度的装置,其工作原理通常基于光学方法。具体来说,它利用光源发出光线穿过待测液体,并通过光电探测器接收散射或透射光强度的变化来计算液体中的悬浮颗粒浓度。 在实际应用中,浊度传感器的核心组件包括光源(如红外LED)、光电二极管作为接收元件以及信号处理电路[^1]。以下是关于浊度传感器电路原理图的一些关键点: #### 1. 光源接收器布局 - **光源**:一般采用红外发光二极管(IR LED),因为红外波长不易受到可见光干扰。 - **接收器**:使用硅基光电二极管或其他高灵敏度光敏元件捕捉散射光或透射光。 两者之间的相对位置决定了传感器的工作模式——90°散射法是最常见的配置之一,其中光电二极管放置于入射光垂直的方向上以捕获侧向散射光[^4]。 ```circuitikz \begin{circuitikz}[scale=0.8] \draw (0,0) to [battery,l=$V_{cc}$] (0,2); \draw (0,2) -- ++(2,0) node[right]{Infrared LED}; % Photo diode branch \draw (-1,-2) -- ++(-1,0) coordinate(detectorPinA); \draw[dashed] ($(detectorPinA)+(0,.5)$)--++(.75cm,0)|-(photoDiodePos); \node at(photoDiodePos)[anchor=east]{Photo Diode}; % Resistor and opamp amplifier stage simplified representation. \draw (3,-1) rectangle +(2,2);% Op Amp Symbol Box Placeholder \path (4,-.5) node[op amp](OA){};% Actual Component Placement Inside Rectangle Above % Connections from detector pin A through Rf into negative input of operational amplifier etc... end{circuitikz} ``` > 注:以上为简化版CircuitTikZ表示形式,仅展示基本连接关系而非精确尺寸比例。 #### 2. 放大滤波电路 由于接收到的光电信号非常微弱,因此需要经过放大才能被后续模数转换器有效识别。典型的做法是引入运算放大器构成跨阻抗放大器结构,将电流型输出转化为电压量级的同时提供必要的增益补偿[^2]。 此外还需注意消除环境杂散光影响可能带来的噪声干扰问题,可通过合理选择带通滤波器参数加以改善。 --- ###
