网络地址转换,NAT,允许一个整体机构以一个公用IP(Internet Protocol)地址出现在Internet上。顾名思义,它是一种把内部私有网络地址(IP地址)翻译成合法网络IP地址的技术。因此我们可以认为,NAT在一定程度上,能够有效的解决公网地址不足的问题。
NAT的基本思想是ISP(Internet服务提供商)为每个家庭或者公司分配一个IP地址,这个IP地址用作Internet流量的传输,也就是大家常说的外网IP地址或者公网IP地址。在客户网络的内部,每台计算机有唯一一个IP地址,即内网IP地址,这些地址主要用于路由内部流量。当一个数据包离开客户网络发送至其他ISP时,需要进行地址转换,把唯一的内网IP地址转换成外网的IP地址。
NAT将内网外网划分好之后,是如何使内网的设备访问外网的呢?

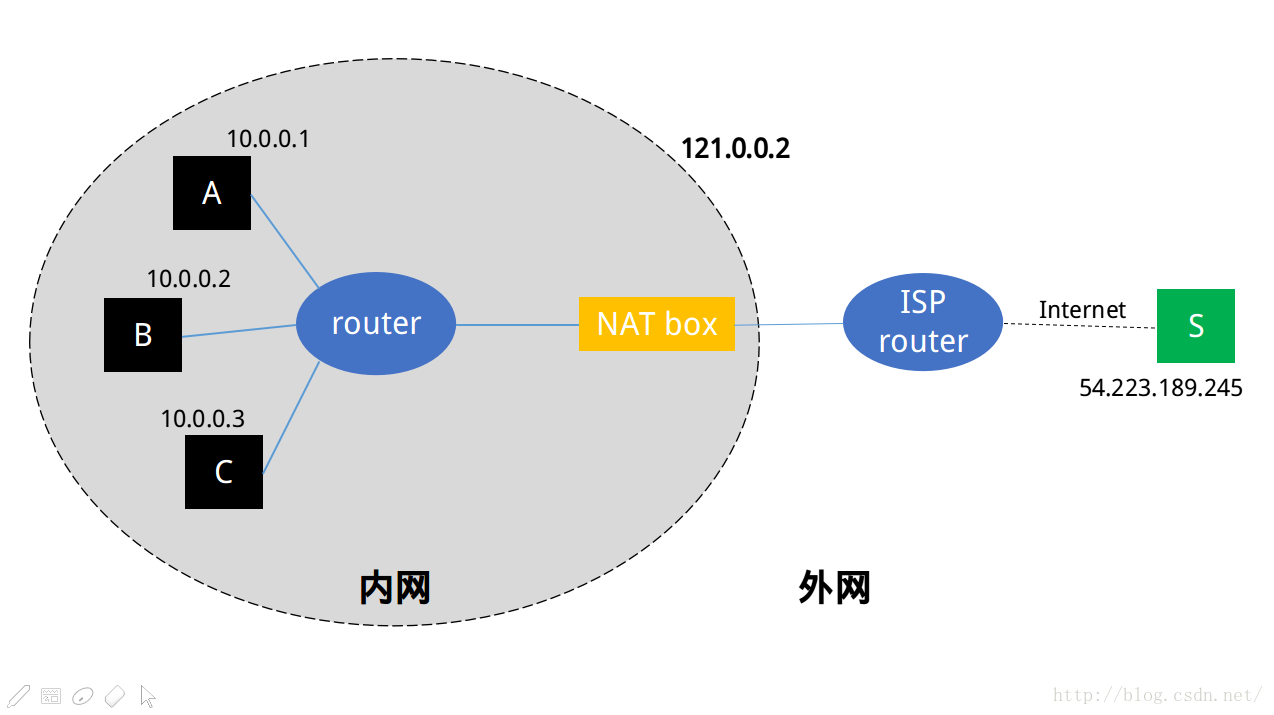

如下图,当计算机A在内网(假设IP为10.0.0.1)想去访问一个Internet上的网站S(假设IP地址为54.223.189.245)时,A的数据包需要先经过一个NAT盒子(NAT box),这个盒子先将A的IP源地址转换成外网的真实IP地址(假设IP为121.0.0.2),然后将转换后的数据包发送至Internet。
于是问题来了,当网站S收到这个数据包后,会处理请求,并发送响应的数据包,然而这个数据包的目标地址是121.0.0.2(外网IP),数据包如何返回内网中的A呢?

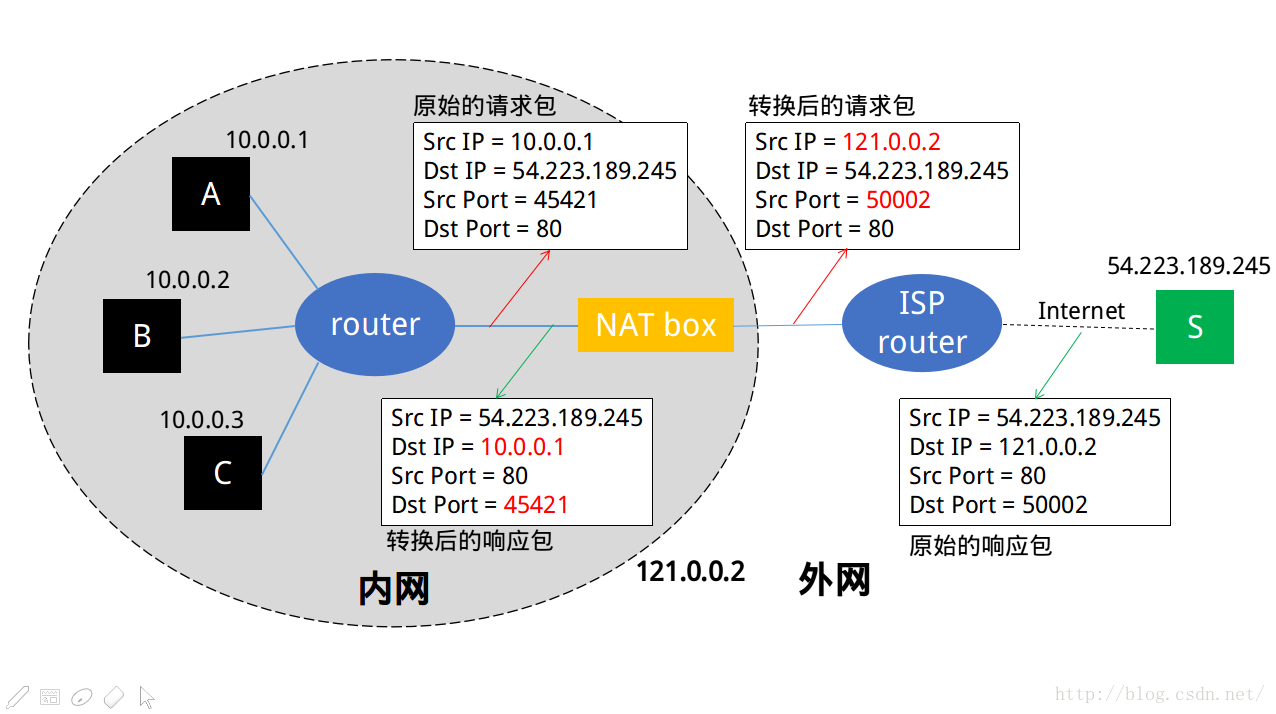

假设内网计算机A(IP地址为10.0.0.1)发送的请求包的源端口是45421,目标端口是80,请求访问网站服务器S(IP地址为54.223.189.245)。
当这个出境数据包经过NAT盒子时,其源地址被修改成公网的真实IP(121.0.0.2),源端口被修改一个索引值(假设为50002),这个索引值指向NAT盒子的地址转化表中的某一项,这一表项保存了计算机A的内网源地址和源端口。最后NAT盒子将重新生成的数据包发送出去。
当网站S响应的入境数据包到达NAT盒子时,数据包经过处理,目的地址由公网IP(121.0.0.2)还原为计算机A的内网IP(10.0.0.1),目标端口由索引值(50002)还原为计算机A的源端口(45421)。还原后数据包可以正常的在内网路由。
这个过程基本如下图所示。
如此一来,NAT解决了数据包在内网公网之间的地址和端口的转换问题,暂时缓解了IP地址的短缺,但是它却有着不少的缺点。
1.2 分类
NAT有三种类型:静态NAT(Static NAT)、动态地址NAT(Pooled NAT)、网络地址端口转换NAPT(Port-Level NAT)。
其中,网络地址端口转换NAPT(Network Address Port Translation)则是把内部地址映射到外部网络的一个IP地址的不同端口上。它可以将中小型的网络隐藏在一个合法的IP地址后面。NAPT与 动态地址NAT不同,它将内部连接映射到外部网络中的一个单独的IP地址上,同时在该地址上加上一个由NAT设备选定的端口号。
NAPT是使用最普遍的一种转换方式,在HomeGW中也主要使用该方式。它又包含两种转换方式:SNAT和DNAT。
(1)源NAT(Source NAT,SNAT):修改数据包的源地址。源NAT改变第一个数据包的来源地址,它永远会在数据包发送到网络之前完成,数据包伪装就是一具SNAT的例子。
(2)目的NAT(Destination NAT,DNAT):修改数据包的目的地址。Destination NAT刚好与SNAT相反,它是改变第一个数据懈的目的地地址,如平衡负载、端口转发和透明代理就是属于DNAT。
2 原理
2.1 地址转换
NAT的基本工作原理是,当私有网主机和公共网主机通信的IP包经过NAT网关时,将IP包中的源IP或目的IP在私有IP和NAT的公共IP之间进行转换。
如下图所示,NAT网关有2个网络端口,其中公共网络端口的IP地址是统一分配的公共 IP,为202.20.65.5;私有网络端口的IP地址是保留地址,为192.168.1.1。私有网中的主机192.168.1.2向公共网中的主机202.20.65.4发送了1个IP包(Dst=202.20.65.4,Src=192.168.1.2)。
当IP包经过NAT网关时,NAT Gateway会将IP包的源IP转换为NAT Gateway的公共IP并转发到公共网,此时IP包(Dst=202.20.65.4,Src=202.20.65.5)中已经不含任何私有网IP的信息。由于IP包的源IP已经被转换成NAT Gateway的公共IP,Web Server发出的响应IP包(Dst= 202.20.65.5,Src=202.20.65.4)将被发送到NAT Gateway。
这时,NAT Gateway会将IP包的目的IP转换成私有网中主机的IP,然后将IP包(Des=192.168.1.2,Src=202.20.65.4)转发到私有网。对于通信双方而言,这种地址的转换过程是完全透明的。转换示意图如下。
如果内网主机发出的请求包未经过NAT,那么当Web Server收到请求包,回复的响应包中的目的地址就是私网IP地址,在Internet上无法正确送达,导致连接失败。
2.2 连接跟踪
在上述过程中,NAT Gateway在收到响应包后,就需要判断将数据包转发给谁。此时如果子网内仅有少量客户机,可以用静态NAT手工指定;但如果内网有多台客户机,并且各自访问不同网站,这时候就需要连接跟踪(connection track)。如下图所示:
在NAT Gateway收到客户机发来的请求包后,做源地址转换,并且将该连接记录保存下来,当NAT Gateway收到服务器来的响应包后,查找Track Table,确定转发目标,做目的地址转换,转发给客户机。
2.3 端口转换
以上述客户机访问服务器为例,当仅有一台客户机访问服务器时,NAT Gateway只须更改数据包的源IP或目的IP即可正常通讯。但是如果Client A和Client B同时访问Web Server,那么当NAT Gateway收到响应包的时候,就无法判断将数据包转发给哪台客户机,如下图所示。
此时,NAT Gateway会在Connection Track中加入端口信息加以区分。如果两客户机访问同一服务器的源端口不同,那么在Track Table里加入端口信息即可区分,如果源端口正好相同,那么在执行SNAT和DNAT的同时对源端口也要做相应的转换,如下图所示。(这里的理解灰常重要)
