自定义雷达图实现教程：用 ECharts 打造动感可视化

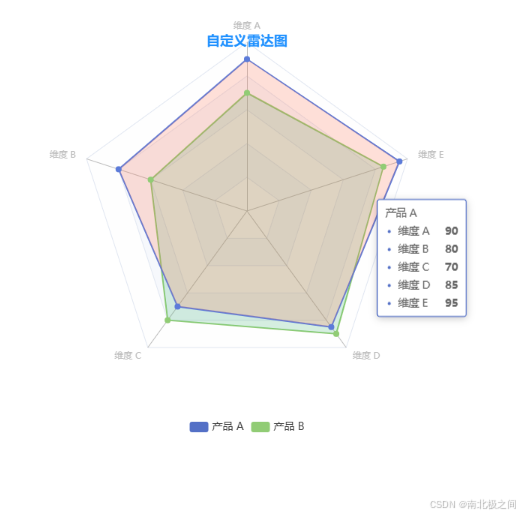

效果图
🌟【定制化开发服务，让您的项目领先一步】🌟
如有需求，直接私信留下您的联系方式。谢谢。
我的邮箱：2351598671@qq.com
目录
- 前言
- 雷达图简介
- 实现步骤
- 3.1 初始化 ECharts 实例
- 3.2 配置图表基本元素
- 3.3 配置雷达图指示器
- 3.4 配置数据系列（Series）
- 3.5 配置动画效果
- 自定义样式与交互
- 4.1 自定义雷达图区域颜色
- 4.2 自定义标签和轴线样式
- 4.3 添加动效
- 完整代码示例
- 总结
正文
1. 前言
雷达图是一种非常实用的多维度数据可视化工具，特别适合展示多项指标的对比。ECharts 是我们常用的一个前端数据可视化库，今天我们将用它来创建一个自定义样式的雷达图，并加入一些动态效果，让图表更具交互性和美观性。
本教程将一步一步带你实现一个全新的雷达图，并展示如何进行灵活的样式定制。
2. 雷达图简介
雷达图（Radar Chart）通过多个轴展示不同维度的数据，常用于对比多个对象在多个属性上的表现。每个维度的数值通过连线形成一个多边形，图形的面积或大小可以直观地展示数据的综合表现。
ECharts 提供了丰富的配置项，支持高度定制化和多样的交互方式。本教程将展示如何通过 ECharts 创建一个既美观又富有动感的雷达图。
3. 实现步骤
3.1 初始化 ECharts 实例
我们首先需要初始化一个 ECharts 实例，并绑定到一个 DOM 容器上：
// 获取 DOM 元素，并初始化 ECharts 实例
var myChart = echarts.init(document.getElementById('main'));
在这段代码中，我们通过 echarts.init() 方法将图表绑定到页面上的 div 元素，并准备好开始配置图表。
3.2 配置图表基本元素
为了使图表具有清晰的结构，我们需要配置标题、提示框（Tooltip）和图例（Legend）。这些基本元素可以使图表更加易于理解。
var option = {
title: {
text: '自定义雷达图', // 设置主标题
left: 'center', // 标题居中
top: '10%', // 设置标题距离顶部的距离
textStyle: {
fontSize: 18, // 设置字体大小
color: '#1E90FF' // 设置标题字体颜色
}
},
tooltip: {
trigger: 'item' // 鼠标悬停触发提示框
},
legend: {
data: ['产品 A', '产品 B'], // 图例数据
left: 'center', // 图例居中
top: 'bottom', // 图例位于底部
textStyle: {
fontSize: 14 // 设置字体大小
}
}
};
我们设置了标题和图例的位置，以及字体样式。提示框（Tooltip）将在鼠标悬停在数据点时显示。
3.3 配置雷达图指示器
雷达图的每个维度都有一个指示器，我们通过 radar 配置项来定义这些维度，并设置每个维度的最大值。
option.radar = {
indicator: [
{ name: '维度 A', max: 100 },
{ name: '维度 B', max: 100 },
{ name: '维度 C', max: 100 },
{ name: '维度 D', max: 100 },
{ name: '维度 E', max: 100 }
]
};
每个 indicator 对象包含 name 和 max，分别表示维度的名称和最大值。
3.4 配置数据系列（Series）
数据系列部分是雷达图的核心，我们通过 series 配置项来定义不同的数据集。每个数据集代表不同的实体或对象。
option.series = [
{
name: '产品 A',
type: 'radar', // 图表类型为雷达图
data: [
{
value: [90, 80, 70, 85, 95], // 每个维度的数据值
name: '产品 A'
}
],
areaStyle: {
color: 'rgba(255, 99, 71, 0.3)' // 为区域设置颜色
}
},
{
name: '产品 B',
type: 'radar',
data: [
{
value: [70, 60, 80, 90, 85],
name: '产品 B'
}
],
areaStyle: {
color: 'rgba(60, 179, 113, 0.3)' // 为区域设置颜色
}
}
];
每个系列都有自己的 name、data 和 areaStyle（区域样式），data 是包含多个维度数据的数组。
3.5 配置动画效果
为了让雷达图更加生动，我们可以为图表添加动画效果：
option.animation = true; // 开启动画
option.animationDuration = 1500; // 动画持续时间为1500ms
option.animationEasing = 'quarticInOut'; // 设置动画缓动效果
通过这些配置，我们可以使图表在加载时显示平滑的动画效果，提升用户体验。
4. 自定义样式与交互
4.1 自定义雷达图区域颜色
我们可以通过 areaStyle 配置项为雷达图的区域添加自定义的颜色和透明度。
areaStyle: {
color: 'rgba(84, 112, 198, 0.5)' // 半透明的蓝色
}
此处设置了雷达图的区域颜色为蓝色，并调整透明度。
4.2 自定义标签和轴线样式
除了区域样式，我们还可以通过 label 和 axisLine 自定义标签和轴线样式，提升可视化效果。
axisLine: {
lineStyle: {
color: '#ccc', // 轴线颜色
width: 2 // 轴线宽度
}
},
label: {
show: true, // 显示标签
fontSize: 14, // 标签字体大小
color: '#333' // 标签字体颜色
}
这段代码配置了雷达图的轴线和标签样式，使其更加美观。
4.3 添加动效
最后，我们还可以为图表添加动态效果，如下所示：
animationDurationUpdate: 1500, // 动态更新时的动画时间
animationEasingUpdate: 'cubicInOut', // 设置动态更新的动画缓动效果
这些配置将使图表在更新数据时呈现出平滑的过渡效果。
5. 完整代码示例（带详细注释）
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>自定义雷达图</title>
<script src="https://cdn.jsdelivr.net/npm/echarts@5.3.2/dist/echarts.min.js"></script>
</head>
<body>
<div id="main" style="width: 800px;height:600px;"></div>
<script>
var myChart = echarts.init(document.getElementById('main'));
var option = {
title: {
text: '自定义雷达图',
left: 'center',
top: '10%',
textStyle: {
fontSize: 18,
color: '#1E90FF'
}
},
tooltip: {
trigger: 'item'
},
legend: {
data: ['产品 A', '产品 B'],
left: 'center',
top: 'bottom',
textStyle: {
fontSize: 14
}
},
radar: {
indicator: [
{ name: '维度 A', max: 100 },
{ name: '维度 B', max: 100 },
{ name: '维度 C', max: 100 },
{ name: '维度 D', max: 100 },
{ name: '维度 E', max: 100 }
]
},
series: [
{
name: '产品 A',
type: 'radar',
data: [
{ value: [90, 80, 70, 85, 95], name: '产品 A' }
],
areaStyle: { color: 'rgba(255, 99, 71, 0.3)' }
},
{
name: '产品 B',
type: 'radar',
data: [
{ value: [70, 60, 80, 90, 85], name: '产品 B' }
],
areaStyle: { color: 'rgba(60, 179, 113, 0.3)' }
}
],
animation: true,
animationDuration: 1500,
animationEasing: 'quarticInOut'
};
myChart.setOption(option);
</script>
</body>
</html>
详细注释：
<!DOCTYPE html>
<!-- 声明文档类型为 HTML5 -->
<html lang="en">
<!-- 定义 HTML 文档的语言为英语 -->
<head>
<!-- 文档头部，包含元数据等信息 -->
<meta charset="UTF-8">
<!-- 设置字符编码为 UTF-8，确保文档能正确显示各种字符 -->
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<!-- 设置视口，使页面在不同设备上能自适应显示，width=device-width 表示宽度等于设备宽度，initial-scale=1.0 表示初始缩放比例为 1 -->
<title>自定义雷达图</title>
<!-- 设置网页的标题 -->
<script src="https://cdn.jsdelivr.net/npm/echarts@5.3.2/dist/echarts.min.js"></script>
<!-- 引入 ECharts 图表库的最小化版本，用于创建各种图表，这里使用的是 5.3.2 版本 -->
</head>
<body>
<!-- 文档主体，包含页面可见的内容 -->
<div id="main" style="width: 800px;height:600px;"></div>
<!-- 创建一个 div 元素，用于显示雷达图，设置其宽度为 800 像素，高度为 600 像素，id 为 main，方便后续通过 JavaScript 获取该元素 -->
<script>
// 以下是 JavaScript 代码，用于初始化 ECharts 图表并设置相关配置
var myChart = echarts.init(document.getElementById('main'));
// 使用 ECharts 的 init 方法初始化一个图表实例，通过 document.getElementById('main') 获取之前创建的 div 元素，将图表渲染到该元素中
var option = {
// 定义一个对象 option，用于存储 ECharts 图表的配置选项
title: {
// 配置图表的标题
text: '自定义雷达图',
// 标题的文本内容
left: 'center',
// 标题在水平方向上居中显示
top: '10%',
// 标题距离顶部的距离为整个图表高度的 10%
textStyle: {
// 配置标题的文本样式
fontSize: 18,
// 标题文字的大小为 18 像素
color: '#1E90FF'
// 标题文字的颜色为淡蓝色
}
},
tooltip: {
// 配置图表的提示框
trigger: 'item'
// 提示框的触发方式为鼠标悬停在数据项上时显示
},
legend: {
// 配置图表的图例
data: ['产品 A', '产品 B'],
// 图例的数据项，分别对应产品 A 和产品 B
left: 'center',
// 图例在水平方向上居中显示
top: 'bottom',
// 图例显示在图表的底部
textStyle: {
// 配置图例的文本样式
fontSize: 14
// 图例文字的大小为 14 像素
}
},
radar: {
// 配置雷达图的相关属性
indicator: [
// 定义雷达图的维度指标
{ name: '维度 A', max: 100 },
// 维度 A 的名称为 "维度 A"，最大值为 100
{ name: '维度 B', max: 100 },
// 维度 B 的名称为 "维度 B"，最大值为 100
{ name: '维度 C', max: 100 },
// 维度 C 的名称为 "维度 C"，最大值为 100
{ name: '维度 D', max: 100 },
// 维度 D 的名称为 "维度 D"，最大值为 100
{ name: '维度 E', max: 100 }
// 维度 E 的名称为 "维度 E"，最大值为 100
]
},
series: [
// 配置图表的数据系列
{
name: '产品 A',
// 该数据系列的名称为 "产品 A"
type: 'radar',
// 数据系列的类型为雷达图
data: [
{ value: [90, 80, 70, 85, 95], name: '产品 A' }
// 产品 A 在各个维度上的值分别为 90、80、70、85、95
],
areaStyle: { color: 'rgba(255, 99, 71, 0.3)' }
// 产品 A 雷达图区域的填充颜色，使用 rgba 表示，透明度为 0.3
},
{
name: '产品 B',
// 该数据系列的名称为 "产品 B"
type: 'radar',
// 数据系列的类型为雷达图
data: [
{ value: [70, 60, 80, 90, 85], name: '产品 B' }
// 产品 B 在各个维度上的值分别为 70、60、80、90、85
],
areaStyle: { color: 'rgba(60, 179, 113, 0.3)' }
// 产品 B 雷达图区域的填充颜色，使用 rgba 表示，透明度为 0.3
}
],
animation: true,
// 启用图表的动画效果
animationDuration: 1500,
// 动画的持续时间为 1500 毫秒
animationEasing: 'quarticInOut'
// 动画的缓动效果为四次方缓动，使动画有更自然的加速和减速过程
};
myChart.setOption(option);
// 将配置选项 option 应用到之前初始化的图表实例 myChart 中，从而显示出雷达图
</script>
</body>
</html>
6. 总结
通过本教程，你学会了如何使用 ECharts 创建一个自定义的雷达图，并对图表的各个元素进行了详细的配置。我们还展示了如何为雷达图添加动画、调整样式以及自定义颜色和标签。希望这篇教程能够帮助你快速实现个性化的数据可视化！
