前言

        使用M7内核的MCU，为提升性能，此系列文章记录对STM32H7的MPU和Cache的学习。

        本文主要写的关于STM32H7上的Cache配置策略及应用

        资料链接：Cache相关资料手册资源-优快云文库

相关资料说明

        AN4838这本手册里有对MPU的介绍、MPU的相关寄存器配置、储存器类型的介绍（Memory types）

        AN4839这本手册介绍Cache的相关知识，M7内核关于Cache的API函数、stm32h7和f7的默认配置、WB、WT等知识

        对于Cache和MPU的配置参考STM32H7编程手册的MPU access permission attributes章节，表格71很完善的介绍了。

一、Cache支持的配置

1.1 配置总览

       Cache的配置是通过MPU来设置的， 在STM32H7的编程手册中找到如下表：

        各个Bit的含义：TEX是用来配置Cache策略的

        C是开关Cache、B是缓冲用来配合Cache设置，S是开关共享，是用来解决多总线或者多核访问时的同步问题（开启共享等同于关闭Cache）（TEX=010基本上不用，不关注）

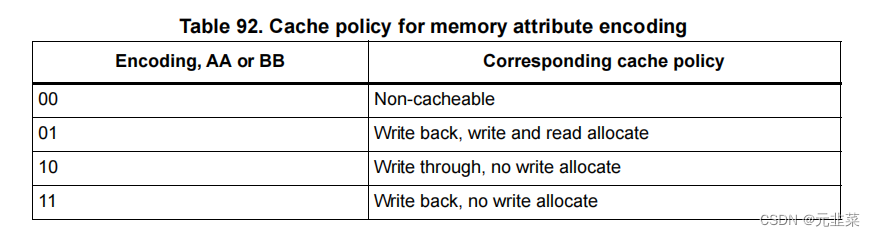

        TEX配置的Cache策略如下：即这个是配置WB、WT、WA、RA模式

Cache策略配置图

1.2 配置性能对比

        MPU设置的存储器类型（memory types）：Normal memory ＞ Device memory ＞Strongly ordered memory

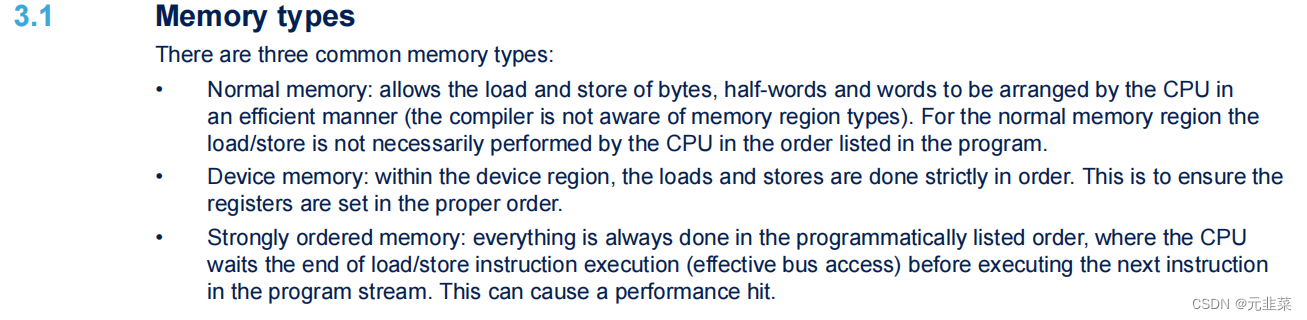

        关于三种存储器类型的描述：（AN4838的Memory types章节）

memory types描述

        注：M7内核只要开启了Cache，read allocate就是开启的。

        配置方法性能最强：Cache策略选择WA、RA、WB模式（即TEX=0b001），开启缓冲区B，关闭共享S。这种相当于读写Cache都开启了，需要注意数据不一致问题。

        例：配置AXI SRAM的为性能最强

   	/* 配置AXI SRAM的MPU属性为Write back, Read allocate，Write allocate */
	MPU_InitStruct.Enable           = MPU_REGION_ENABLE;
	MPU_InitStruct.BaseAddress      = 0x24000000;
	MPU_InitStruct.Size             = MPU_REGION_SIZE_512KB;
	MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
	MPU_InitStruct.IsBufferable     = MPU_ACCESS_BUFFERABLE;
	MPU_InitStruct.IsCacheable      = MPU_ACCESS_CACHEABLE;
	MPU_InitStruct.IsShareable      = MPU_ACCESS_NOT_SHAREABLE;
	MPU_InitStruct.Number           = MPU_REGION_NUMBER0;
	MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL1;
	MPU_InitStruct.SubRegionDisable = 0x00;
	MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;

	HAL_MPU_ConfigRegion(&MPU_InitStruct);

    //其中的MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL1; 对应TEX
    //	MPU_InitStruct.IsBufferable   = MPU_ACCESS_BUFFERABLE;对应B
	//  MPU_InitStruct.IsCacheable    = MPU_ACCESS_CACHEABLE;对应C
	//  MPU_InitStruct.IsShareable    = MPU_ACCESS_NOT_SHAREABLE;对应S

        性能最弱的：关闭Cache（TEX为000），关闭缓冲区B，开启S共享。这种性能最差，访问的较慢。

        例：配置AXI SRAM性能最差

   	/* 配置AXI SRAM的MPU属性为Write back, Read allocate，Write allocate */
	MPU_InitStruct.Enable           = MPU_REGION_ENABLE;
	MPU_InitStruct.BaseAddress      = 0x24000000;
	MPU_InitStruct.Size             = MPU_REGION_SIZE_512KB;
	MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;
	MPU_InitStruct.IsBufferable     = MPU_ACCESS_NOT_BUFFERABLE;
	MPU_InitStruct.IsCacheable      = MPU_ACCESS_NOT_CACHEABLE;
	MPU_InitStruct.IsShareable      = MPU_ACCESS_SHAREABLE;
	MPU_InitStruct.Number           = MPU_REGION_NUMBER0;
	MPU_InitStruct.TypeExtField     = MPU_TEX_LEVEL0;
	MPU_InitStruct.SubRegionDisable = 0x00;
	MPU_InitStruct.DisableExec      = MPU_INSTRUCTION_ACCESS_ENABLE;

	HAL_MPU_ConfigRegion(&MPU_InitStruct);

二、四大配置

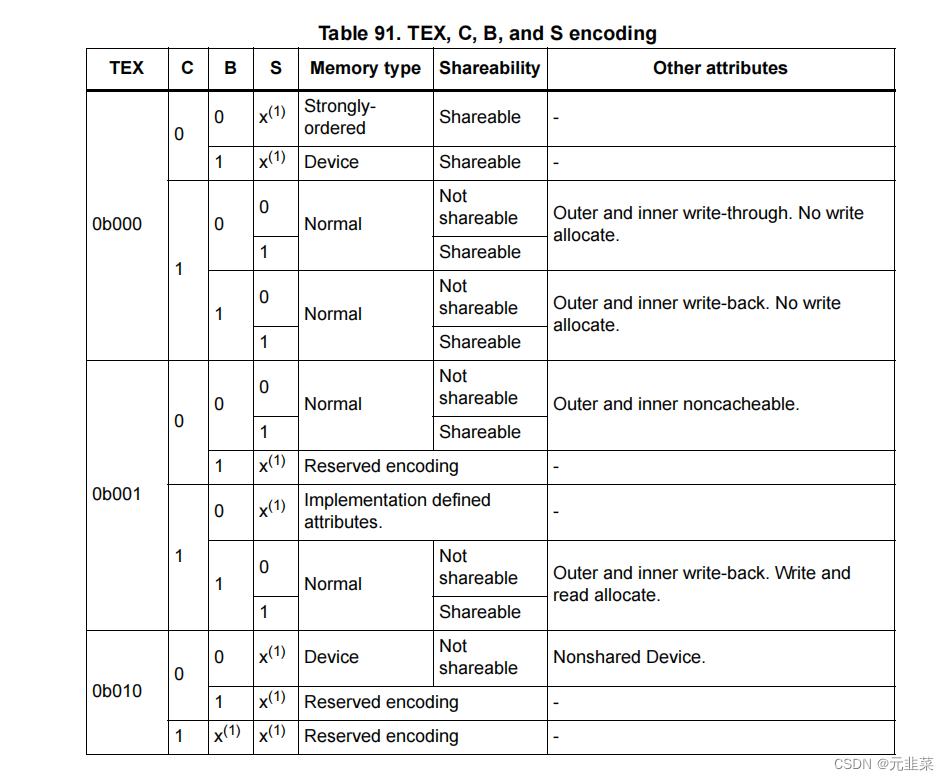

        注：以下配置的方法均是根据编程手册的表格91来

2.1 Non-cacheable

        这种配置即关闭了Cache，就是正常的读写操作，无任何优化

        对应的MPU配置如下：

        TEX = 000 C=0 B=0  S=忽略此位，强制为共享
        TEX = 000 C=0 B=1  S=忽略此位，强制为共享
        TEX = 001 C=0 B=0  S=0
        TEX = 001 C=0 B=0  S=1

2.2 透写、读分配、无写分配（WT、RA）

 （1）使能了此配置的SRAM缓冲区写操作
    如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域，那么会同时写到Cache里面和SRAM里面；如果没有，就用到配置no write allocate了，意思就是CPU会直接往SRAM里面写数据，而不再需要在Cache里面开辟空间了。（如果是write allocate就会在Cache里面开辟一块空间）
    在写Cache命中的情况下，这个方式的优点是Cache和SRAM的数据同步更新了，没有多总线访问造成的数据一致性问题。缺点也明显，Cache在写操作上无法有效发挥性能。（写操作无提升）

（2）使能了此配置的SRAM缓冲区读操作
    如果CPU要读取的SRAM区数据在Cache中已经加载好，就可以直接从Cache里面读取。如果没有，就用到配置read allocate了，意思就是在Cache里面开辟区域，将SRAM区数据加载进来，后续的操作，CPU可以直接从Cache里面读取，从而时间加速。
    安全隐患，如果Cache命中的情况下，DMA写操作也更新了SRAM区的数据，CPU直接从Cache里面读取的数据就是错误的。


（3）对应两种MPU配置如下：
TEX = 000 C=1 B=0  S=1
TEX = 000 C=1 B=0  S=0

2.3 回写、读分配、无写分配（WB、RA）


（1）使能了此配置的SRAM缓冲区写操作
    如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域，那么会写到Cache里面，而不会立即更新SRAM；如果没有，就用到配置no write allocate了，意思就是CPU会直接往SRAM里面写数据，而不再需要在Cache里面开辟空间了。
    安全隐患，如果Cache命中的情况下，此时仅Cache更新了，而SRAM没有更新，那么DMA直接从SRAM里面读出来的就是错误的。（数据一致性问题）

（2）使能了此配置的SRAM缓冲区读操作
   如果CPU要读取的SRAM区数据在Cache中已经加载好，就可以直接从Cache里面读取。如果没有，就用到配置read allocate了，意思就是在Cache里面开辟区域，将SRAM区数据加载进来，后续的操作，CPU可以直接从Cache里面读取，从而时间加速。
    安全隐患，如果Cache命中的情况下，DMA写操作也更新了SRAM区的数据，CPU直接从Cache里面读取的数据就是错误的。

（3）对应两种MPU配置如下：
TEX = 000 C=1 B=1  S=1
TEX = 000 C=1 B=1  S=0

2.4 回写、读写分配（WB、RA、WA）

（1）使能了此配置的SRAM缓冲区写操作
    如果CPU要写的SRAM区数据在Cache中已经开辟了对应的区域，那么会写到Cache里面，而不会立即更新SRAM；如果没有，就用到配置write allocate了，意思就是CPU写到往SRAM里面的数据，会同步在Cache里面开辟一个空间将SRAM中写入的数据加载进来，如果此时立即读此SRAM区，那么就会有很大的速度优势。(这就是与无写分配的不同，有写分配就会同步开辟一块空间)
    安全隐患，如果Cache命中的情况下，此时仅Cache更新了，而SRAM没有更新，那么DMA直接从SRAM里面读出来的就是错误的。

（2）使能了此配置的SRAM缓冲区读操作
    如果CPU要读取的SRAM区数据在Cache中已经加载好，就可以直接从Cache里面读取。如果没有，就用到配置read allocate了，意思就是在Cache里面开辟区域，将SRAM区数据加载进来，后续的操作，CPU可以直接从Cache里面读取，从而时间加速。
    安全隐患，如果Cache命中的情况下，DMA写操作也更新了SRAM区的数据，CPU直接从Cache里面读取的数据就是错误的。
    这个配置被誉可以最大程度发挥Cache性能，不过具体应用仍需具体分析。

（3）对应两种MPU配置如下：
TEX = 001 C=1 B=1  S=1
TEX = 001 C=1 B=1  S=0

三、Cache相关API

（1）推荐使用128KB的TCM作为主RAM区，其它的专门用于大缓冲和DMA操作等。
（2）Cache问题主要是CPU和DMA都操作这个缓冲区时容易出现，使用时要注意。

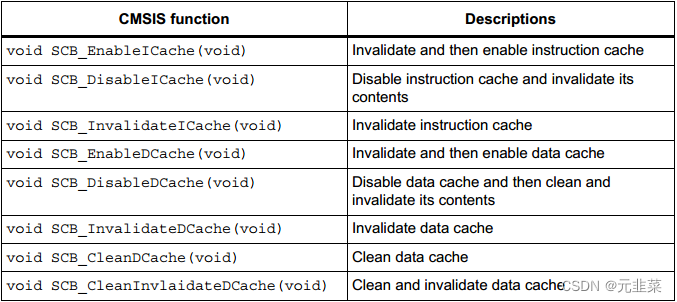

（3）Cache配置的选择，优先考虑的是WB，然后是WT和关闭Cache，其中WB和WT的使用中可以配合ARM提供的如下几个函数解决上面说到的隐患问题。但不是万能的，在不起作用的时候，直接暴力选择函数SCB_CleanInvlaidateDCache解决。关于这个问题，在分别配置以太网MAC的描述符缓冲区，发送缓冲区和接收缓冲区时尤其突出。

        在多个主控访问同一块内存前，可简单粗暴调用SCB_CleanInvlaidateDCache函数将Cache中的数据更新到主控制器里面，这样避免数据的不一致性。

        通过WT策略，也可避免写的数据的不一致性，但是就无法提升写性能了。

        开发过程多注意这个问题，使用SCB_CleanInvlaidateDCache或SCB_InvaildateDcahe尽量避免就可提高性能。

四、总结

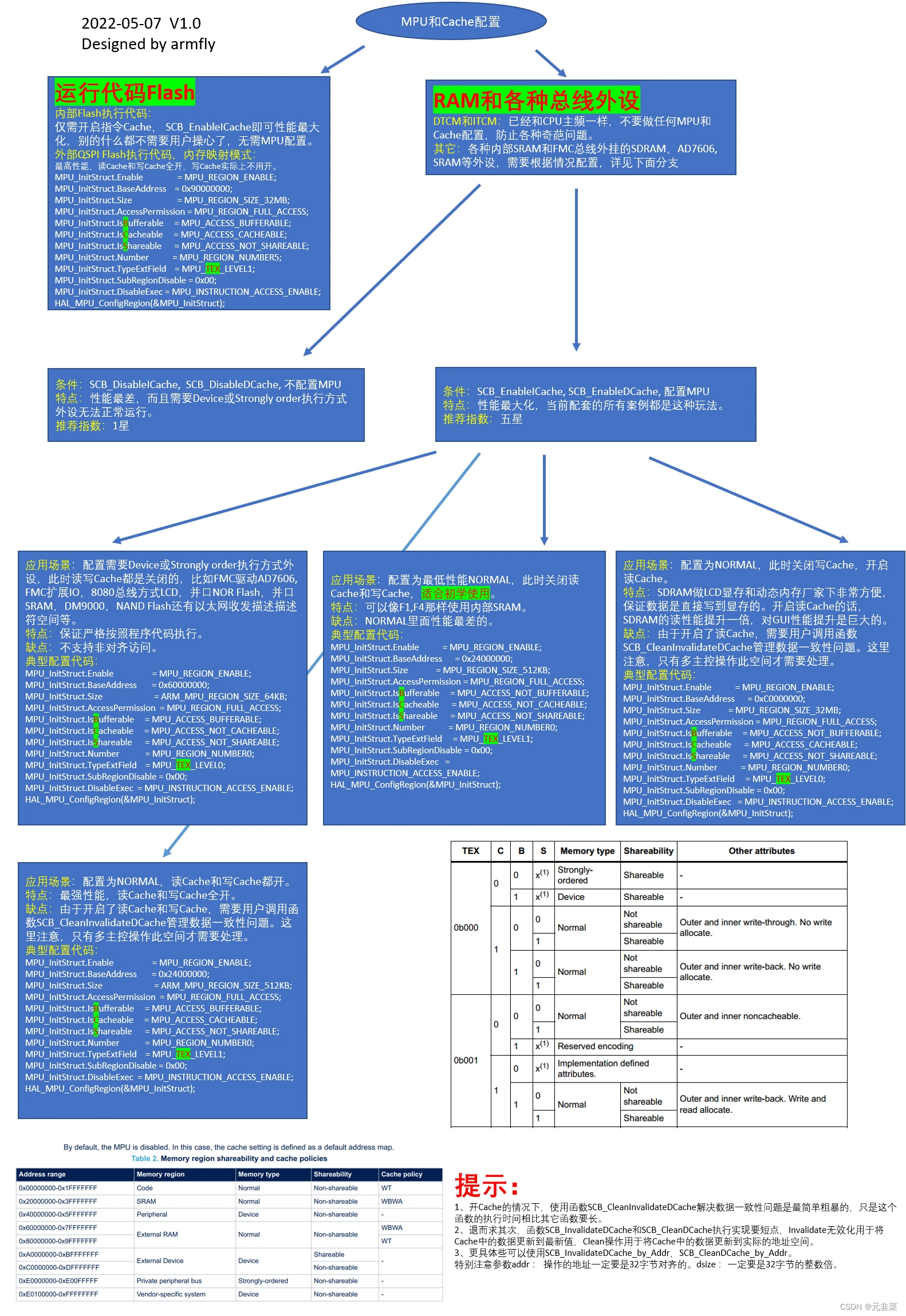

        下表摘自于安富莱电子论坛

图源转载于安富莱电子
