本文档详细介绍了如何使用CubeMx配置STM32的ADC，以实现多通道连续采集。主要步骤包括选择ADC通道，配置外设，开启DMA及中断，并在main.c文件中进行相应代码添加，为STM32 ADC应用提供基础支持。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CubeMx配置

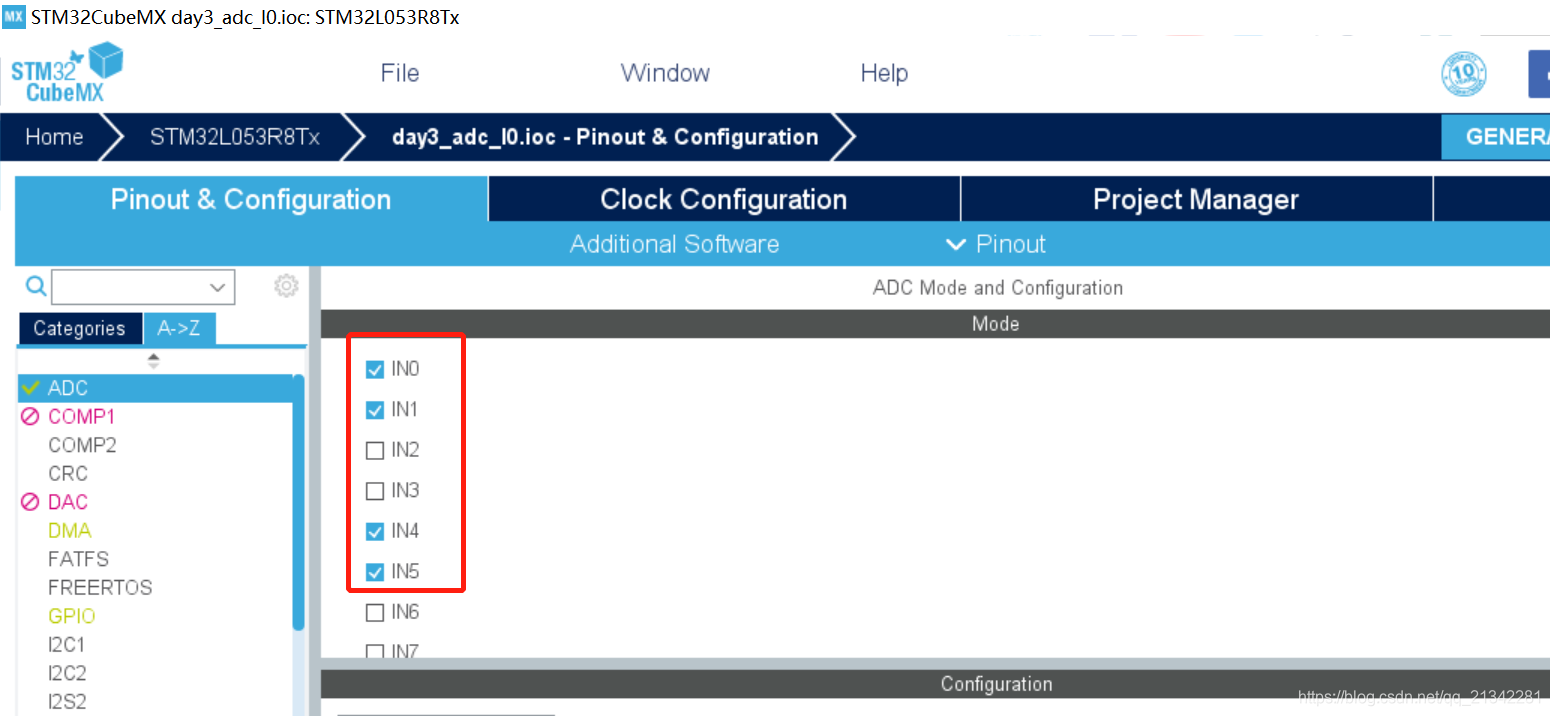

1、CubeMx选择多个ADC通道

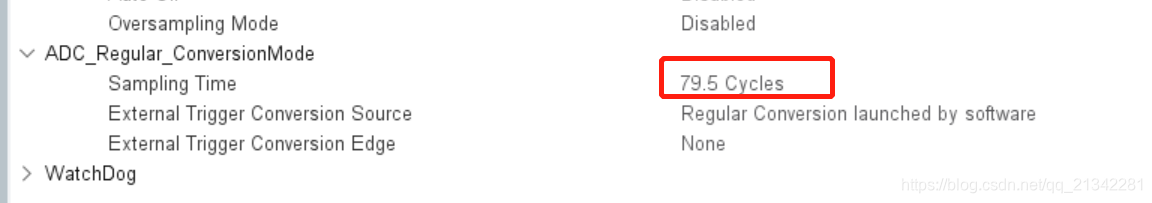

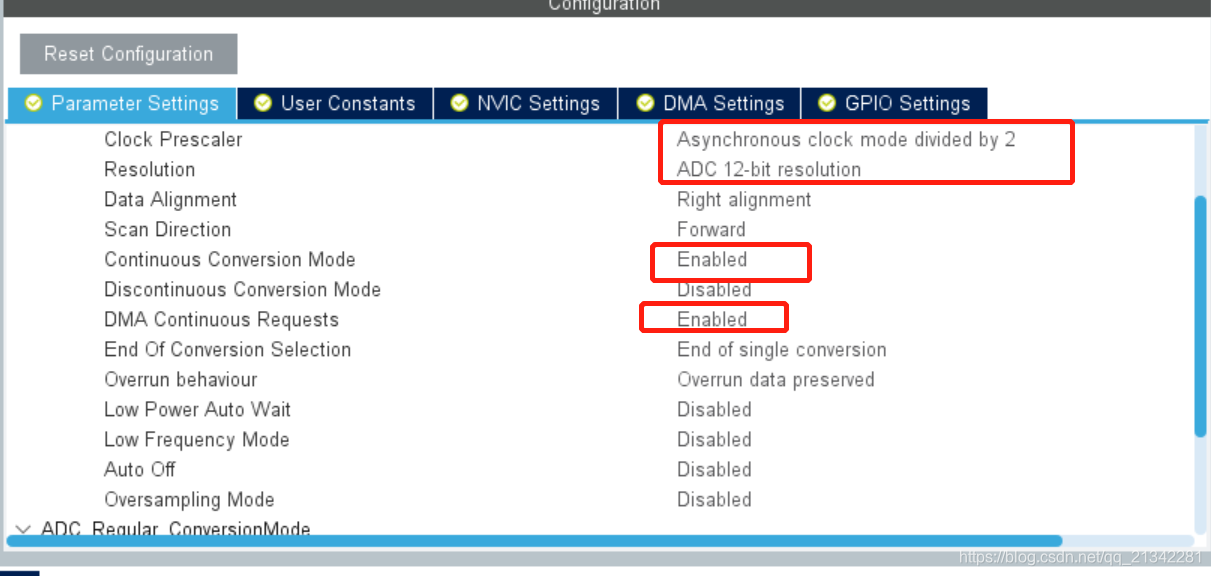

2、设置通道外设

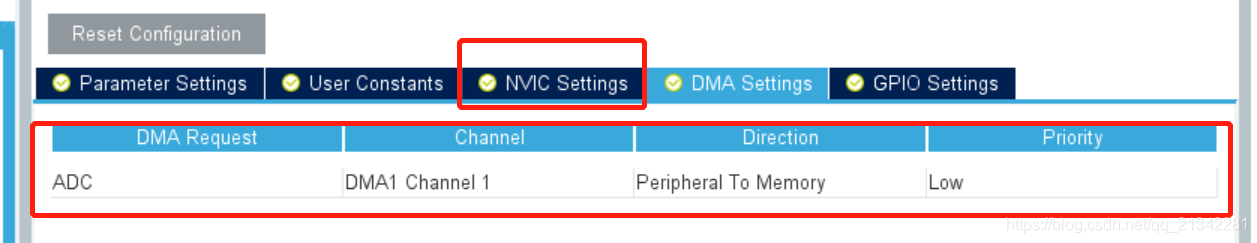

3、打开ADC的DMA,并打开中断

4、生成工程

在main.c文件中添加

uint16_t       aResultDMA[4];     //存放采集到的ADC数据

//在main()函数中添加
/* ### - 2 - Start calibration ############################################ */
  if (HAL_ADCEx_Calibration_Start(&hadc, ADC_SINGLE_ENDED) != HAL_OK)
  {
    Error_Handler();
  }

	/* ### - 4 - Start conversion in DMA mode ################################# */
  if (HAL_ADC_Start_DMA(&hadc, (uint32_t*)aResultDMA, 4) != HAL_OK)
  {
    Error_Handler();
  }
