MATLAB-GUIDE简单示例

一、创建GUIDE App

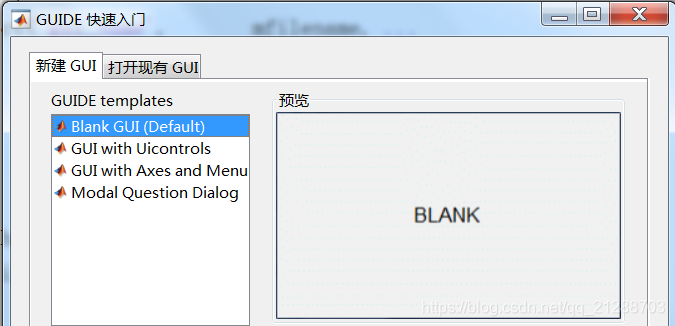

STEP1：点击【主页】-【新建】-【APP】-【GUIDE】，选择Blank GUI

STEP2：Blank GUI的.m文件包含三个默认函数：

1、initialization code - DO NOT EDIT：
function varargout = untitled(varargin)

2、Executes just before untitled is made visible：
GUI能自动执行的代码只有这里，剩下的codes都要触发（e.g. 按下按钮、选择选项）才能执行
function untitled_OpeningFcn(hObject, eventdata, handles, varargin)
% 包含两行重要语句：
% (1)创建了一个句柄handles：
handles.output = hObject;
....

% 全局变量，在这里定义
e.g.handles.variable_name = '';
....

% （2）更新handeles：
guidata(hObject, handles);

3、%--- GUIDE结束后，命令行可以输出一些语句：
function varargout = untitled_OutputFcn(hObject, eventdata, handles)

二、添加控件

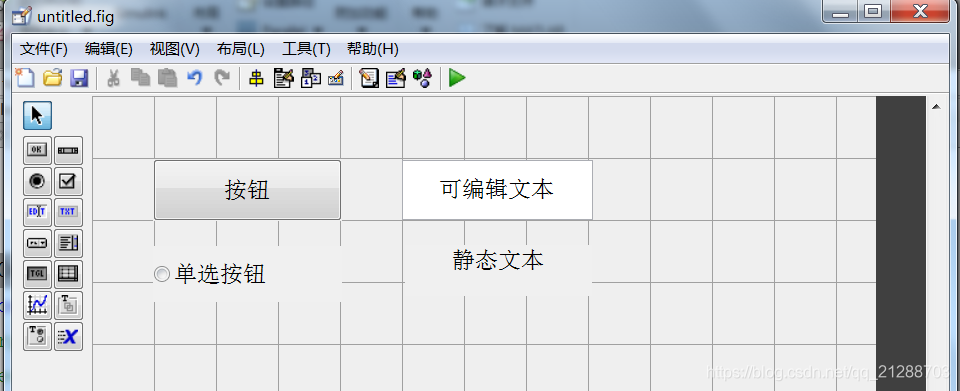

STEP3：从GUI界面左侧工具栏，选中想要的控件，然后拖动到GUI面板里。

控件上显示的文字内容和字体大小颜色等属性，可以通过【右键】该控件，打开【属性检查器】进行修改。

四、增加控件功能

1、按钮，pushbutton

添加【按钮】控件后，会出现这个按钮的callback func。在【按下button1】之后，会执行该函数的内容。

function pushbutton1_Callback(hObject, eventdata, handles)
disp('我按下了button1\n');

2、单选按钮，radiobutton

e.g. 首先，在initializztion函数中定义一个全局变量table = ‘’。
再在这里改变该变量的值：当radiobutton1被按下的时候，table被赋值为’1’

function radiobutton1_Callback(hObject, eventdata, handles)
handles.table = '1';

% 与radiobutton2形成互斥的效果：
set(handles.radiobutton2,'value',0);

% 幅值相当于改变了handles的属性，所以这里要更新一下：
guidata(hObject, handles);

3、静态文本

没有回调方程，没什么可操作的。

4、动态文本，edit

e.g. 首先，在initializztion函数中定义一个全局变量text = ‘’。
用户在动态文本框中输入数值，通过回调函数，读取这个值，为变量text赋值。

function edit1_Callback(hObject, eventdata, handles)
handles.text = get(hObject, 'String');
% 上一句相当于改变了handles的属性，所以这里要更新一下：
guidata(hObject, handles);

五、在GUI各个控件中传递全局变量

方法一：

% 1、在initial函数中定义：
handles.variable_name = '0000';

% 2、在别的callback function中获取全局变量的值：
var = handles.variable_name;

% 3、更新全局变量的值：
var = '5678';
guidata(hObject, handles);

方法二：

% 1、在initial函数中定义：
global variable_name;
variable_name = '';

% 2、在别的callback function中获取全局变量的值：
var = handles.variable_name;

% 3、更新全局变量的值：
var = '5678';
guidata(hObject, handles);

方法三：

% 1、利用setappdata函数来设置全局变量
setappdata(handles.pushbutton1,'variable_name','1234');

% 2、在别的callback function中获取全局变量的值：
var = getappdata(handles.pushbutton1,'variable_name');

方法四：

% 1、利用句柄的 UserData 属性来传递数据
set(handles.pushbutton1,'UserData','1234');

% 2、在别的callback function中获取全局变量的值：
var = handles.pushbutton1.UserData;
