一.IIC协议的简介

IIC 通讯协议是由Phiilps公司开发的，由于它引脚少，硬件实现简单，可扩展性强，现在被广泛地使用在系统内多个集成电路(IC)间的通讯

二.IIC协议的特点

  • 总线通过上拉电阻接到电源。当I2C设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平
  • 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
  • 具有三种传输模式：标准模式传输速率为100kbit/s ，快速模式为400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多I2C设备尚不支持高速模式
  • 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制

三.IIC协议层

I2C的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节

1、IIC的基本读写过程
  (1)主机写数据到从机

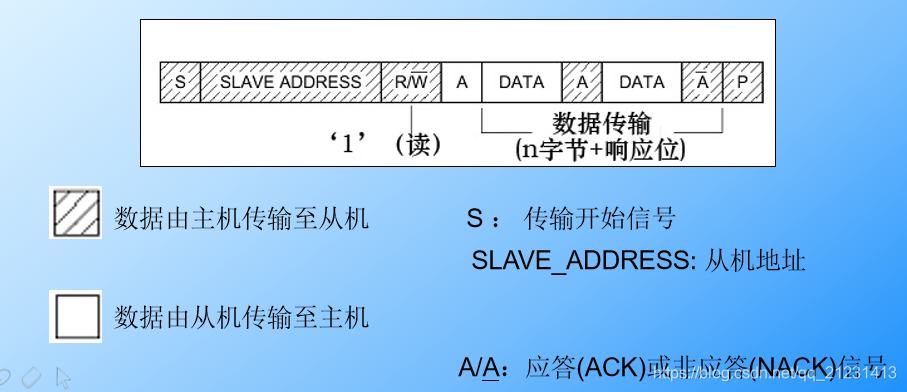

(2)主机从从机读取数据：

(3)通讯复合格式：
