环境（idea2020.1）

一.插件下载地址

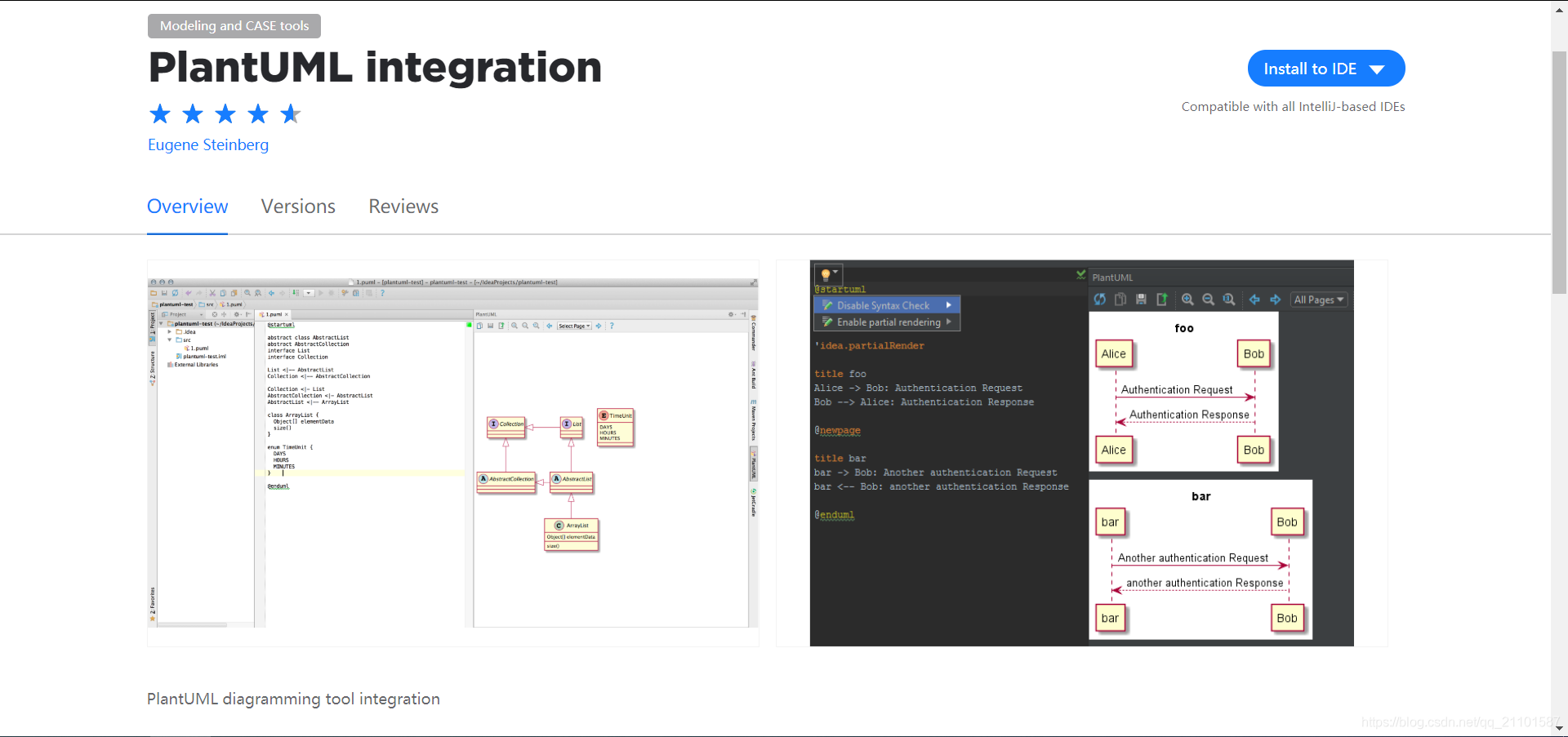

1.网站下载插件

https://plugins.jetbrains.com/plugin/7017-plantuml-integration

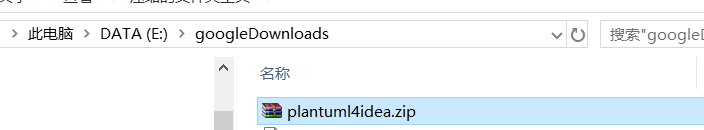

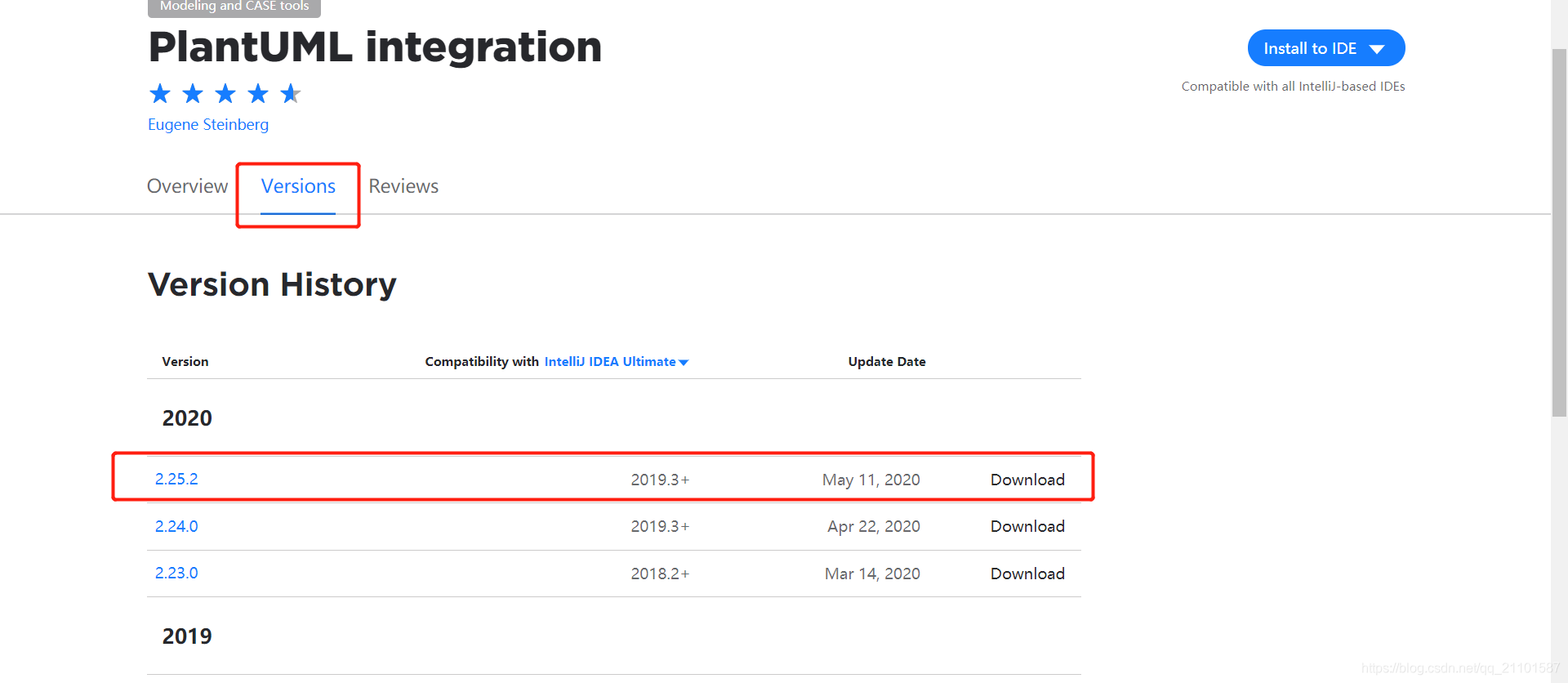

选择最新的 点击Download下载

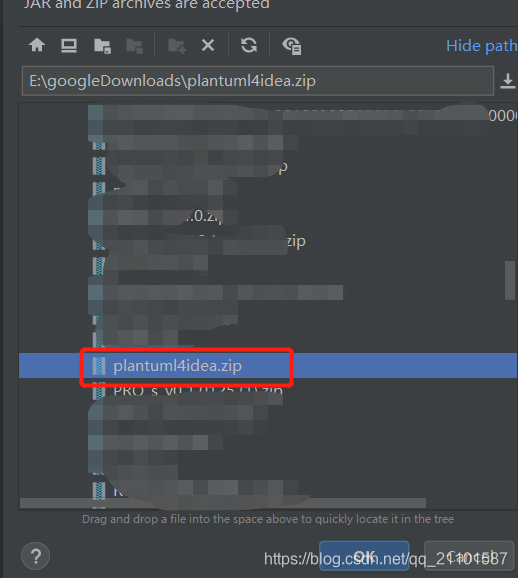

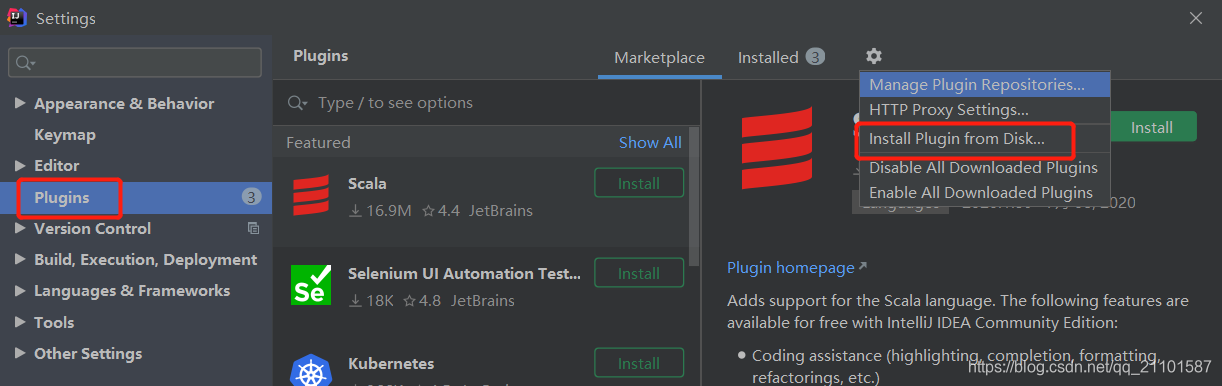

下载后直接在plugins导入就行

导入后重启即可

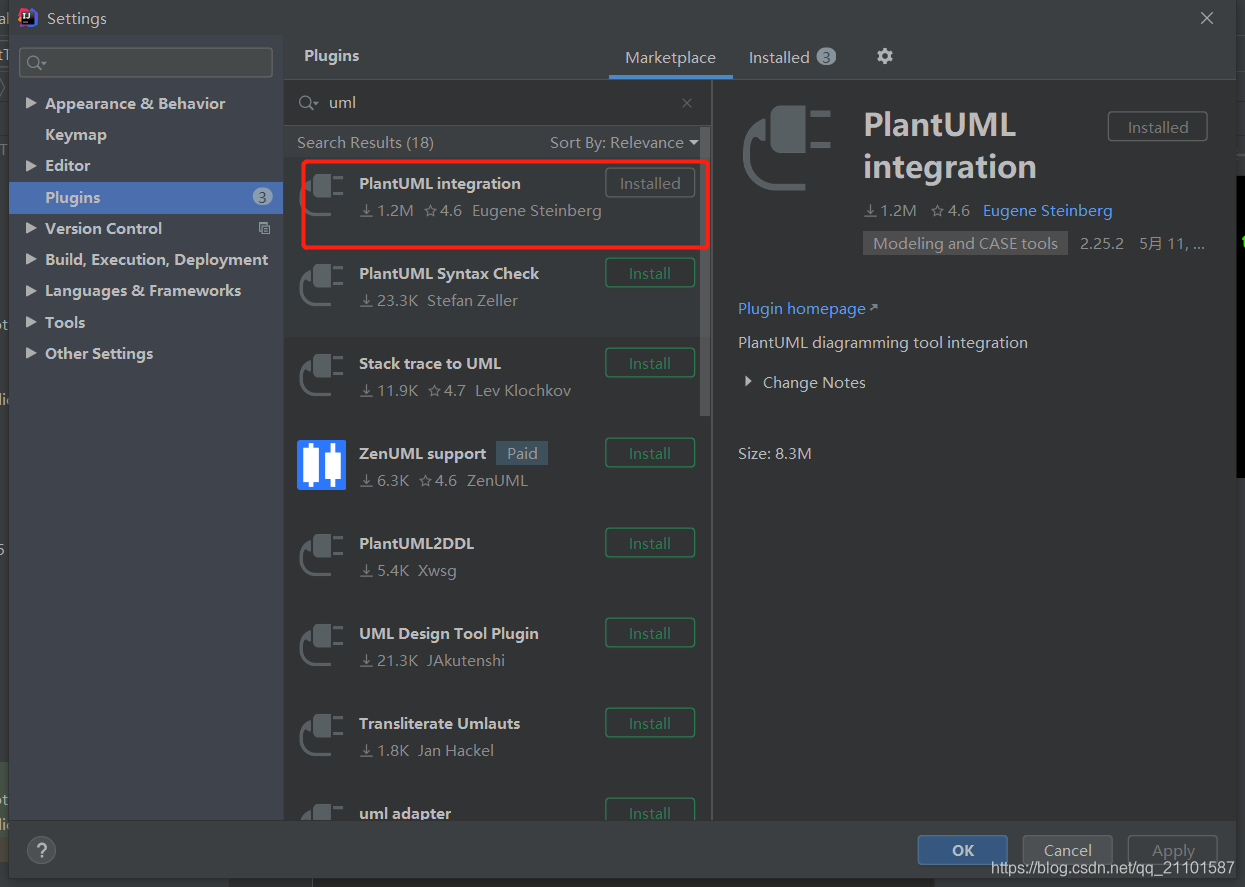

2.在idea市场下载

重启idea

二、下载graphviz

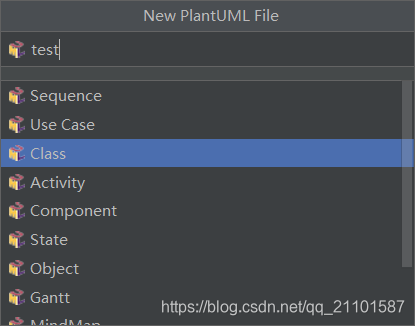

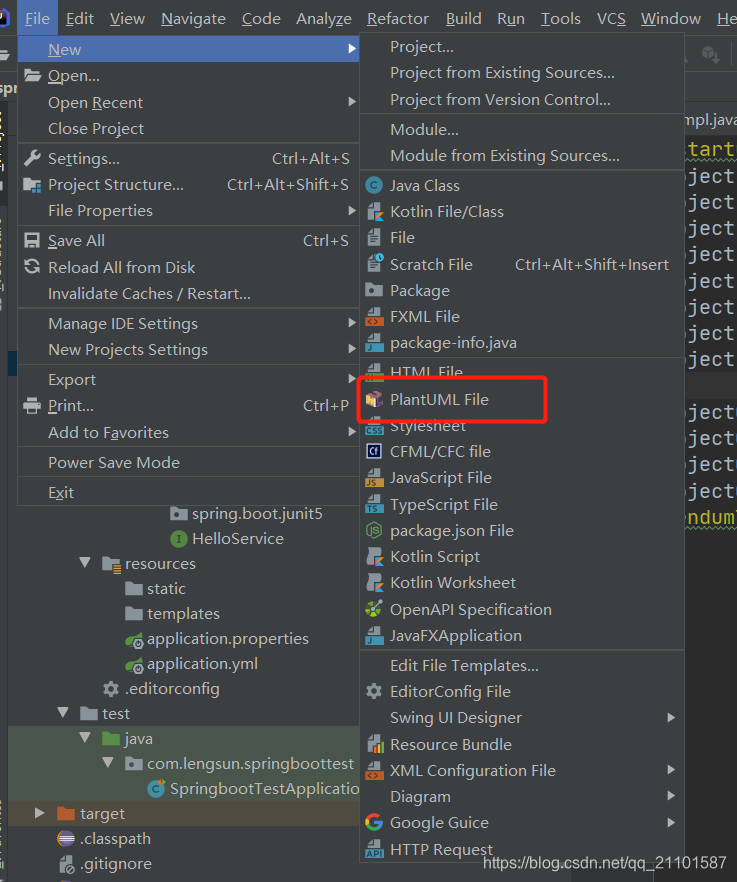

重启后新建class的puml 出现如下问题

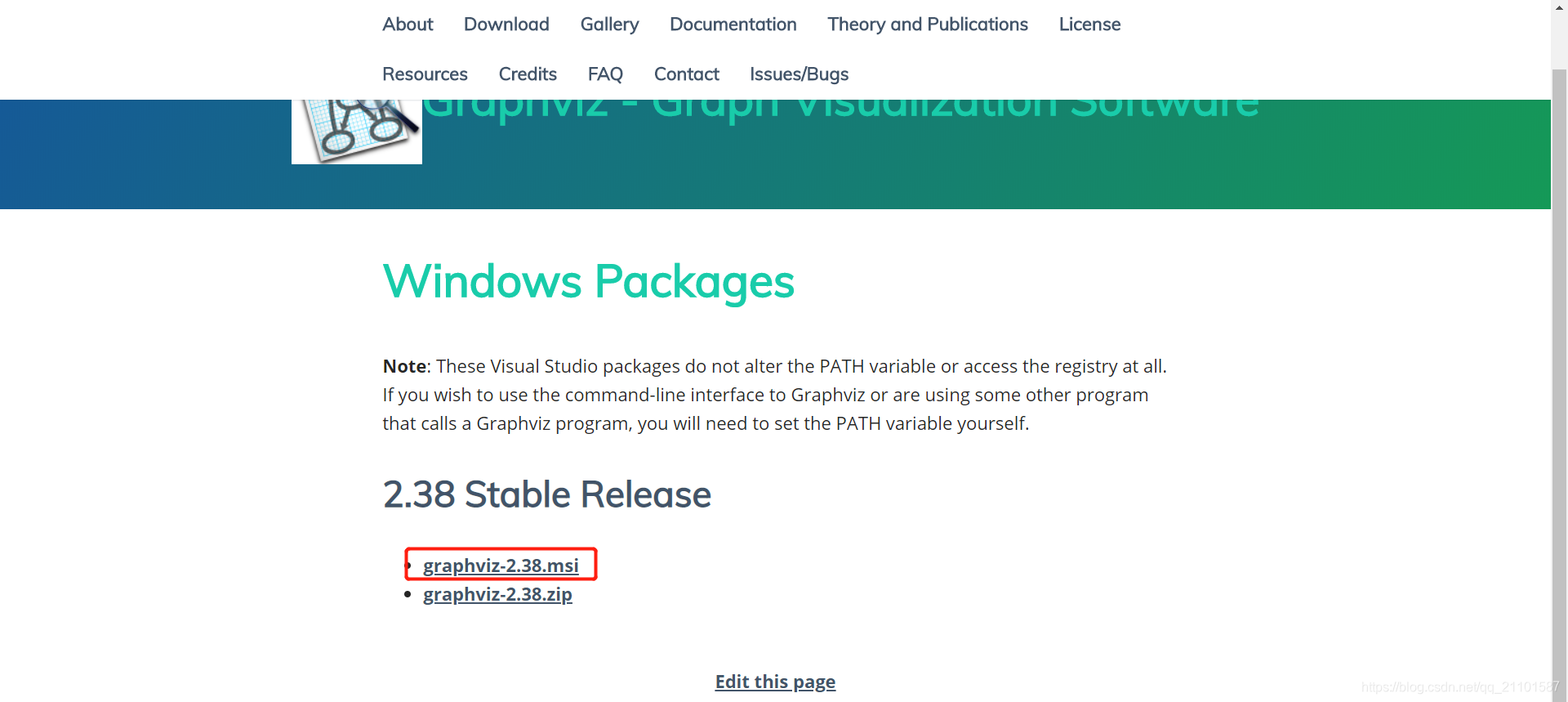

 1.安装graphviz

https://graphviz.org/_pages/Download/Download_windows.html

下载后傻瓜式安装

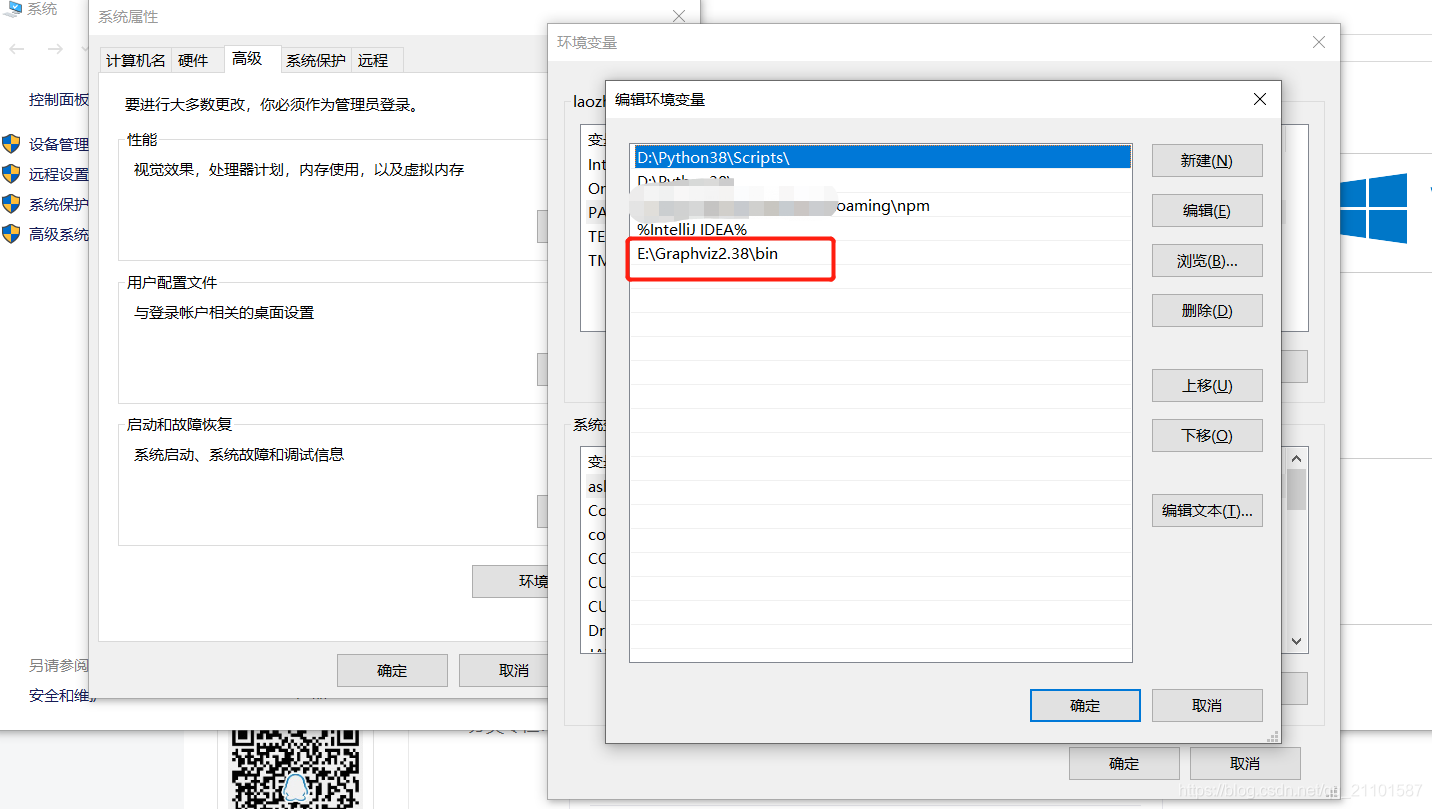

2.配置环境变量

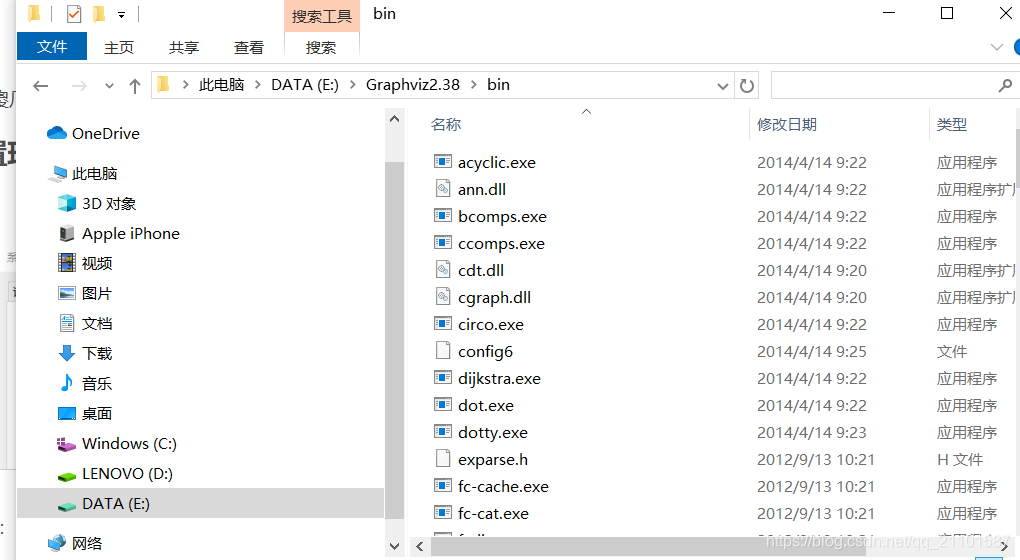

我是安装安装到e盘的 找到bin目录 复制路径，添加到系统环境path变量中

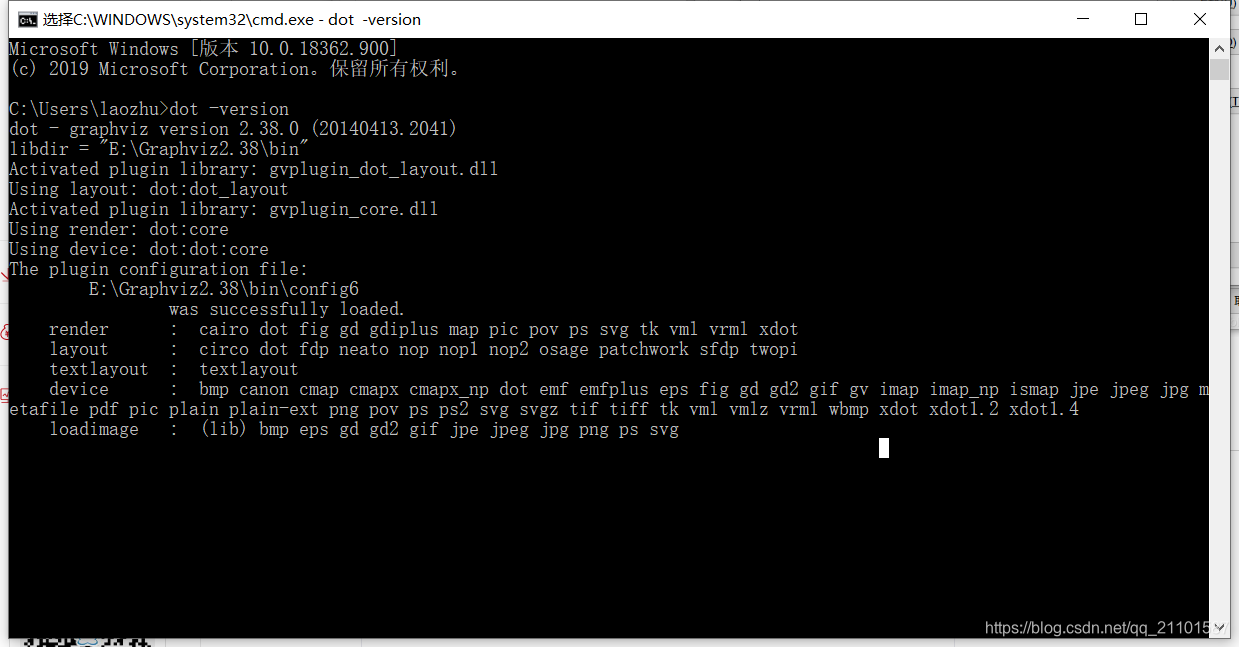

3.cmd命令窗口验证

输入dot -version

表示安装成功！

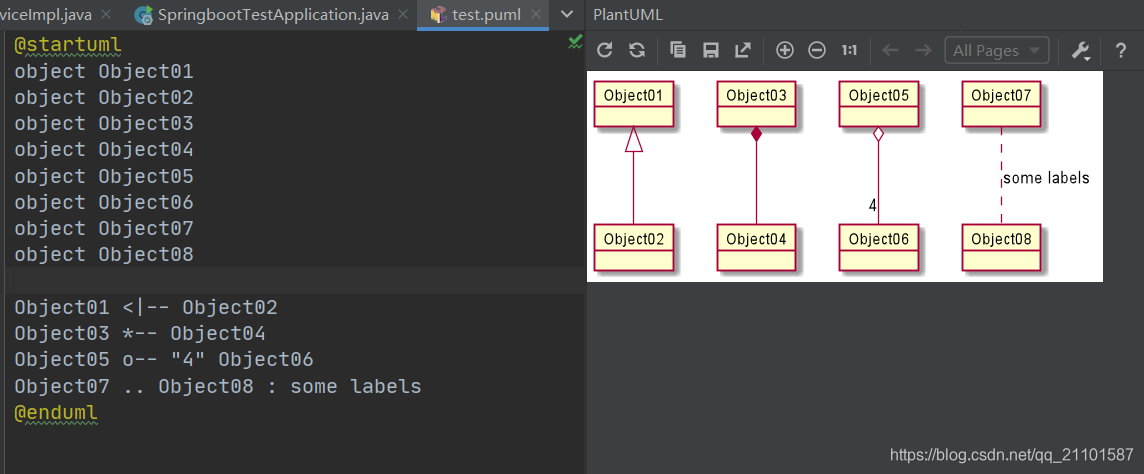

4.重启idea

如果还是提示上面的错误 没有显示

解决办法：

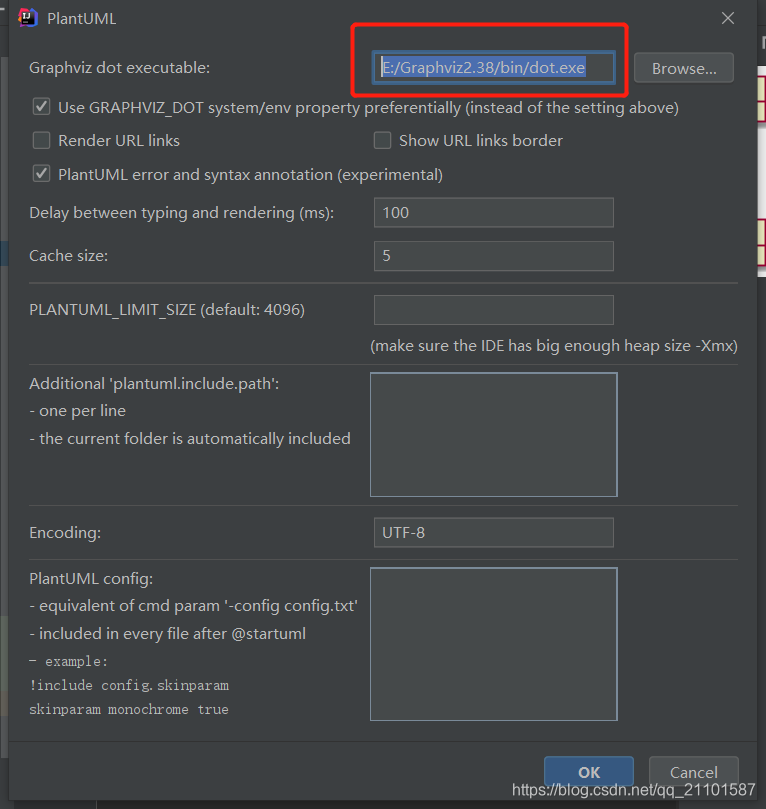

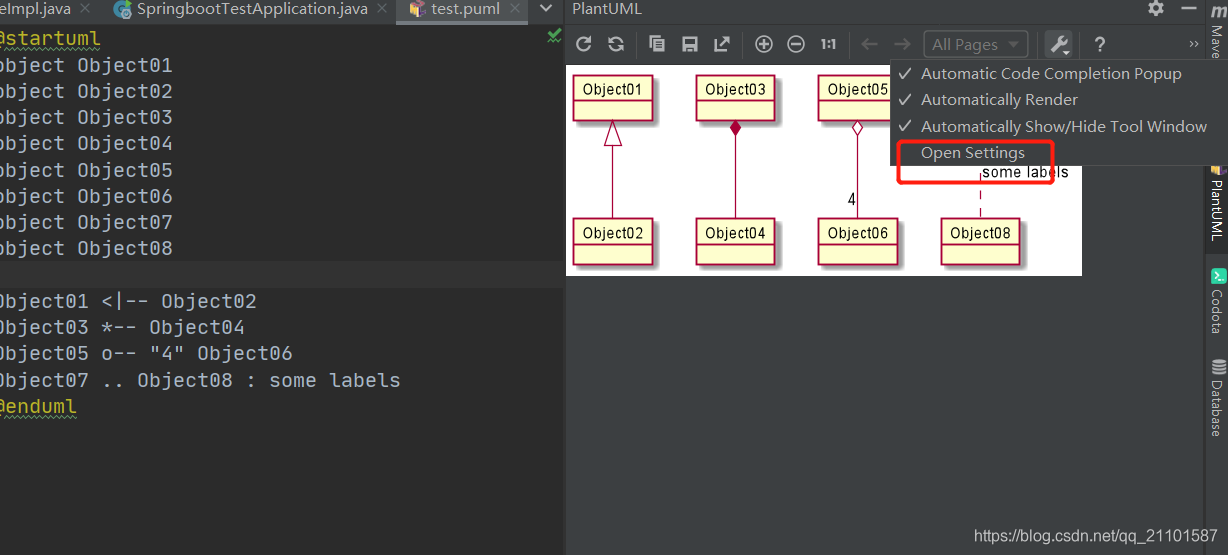

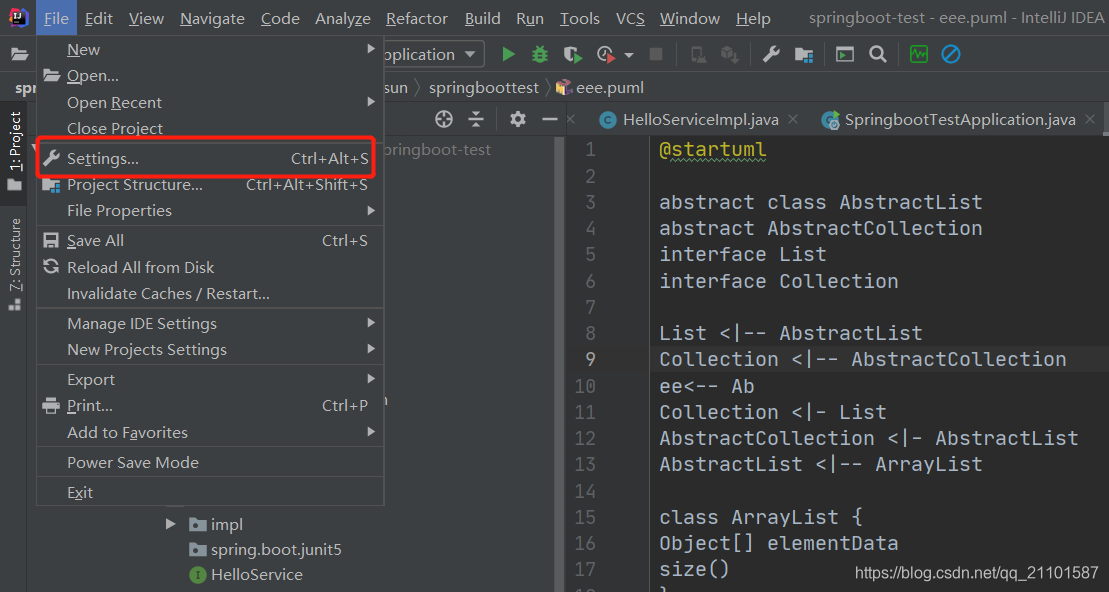

打开 open Settings

选择graphviz安装目录bin下的dot.exe 然后确定即可
