手撸设计模式之-委派模式

一 、委派模式介绍

1.1 定义

在23种设计模式中不包含委派模式（delegate），但是在很多框架中都大量使用委派模式，比如Spring，Mybatis等框架。
委派模式基本作用就是负责任务的调用和分类任务，类似代理模式这种形式，可以看作是一个特殊的静态代理的全权代理，但是代理模式很注重过程，而委派模式注重结果。
委派模式在Spring中的体现：SpringMVC框架中DispathServlet的实现，充分体现了委派模式用法。

1.2 委派模式结构

实现层面上, 定义一个抽象接口, 它有若干实现类, 他们真正执行业务方法, 这些子类是具体任务角色; 定义委派者角色也实现该接口, 但它负责在各个具体角色实例之间做出决策, 由它判断并调用具体实现的方法。

委派模式主要有以下角色：

抽象任务角色(AbstractTssk): 主要定义抽象任务接口
委派者角色(DelegateTask): 负责在各个具体角色之间做出决策，执行委派操作。
具体任务角色(ConcreteTask): 实现抽象任务角色的业务逻辑，即是具体执行操作。

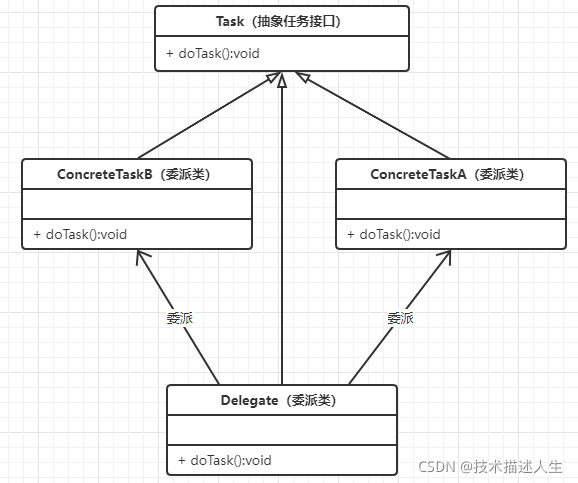

1.3 委派模式UML结构图

1.4 委派模式代码实现

抽象任务接口定义：

public interface Task {
    void doTask();
}

委派任务对象定义：

public class Delegate implements Task {
    /**
     * 根据业务委派具体执行对象
     */
    @Override
    public void doTask() {
        System.out.println("全权代理模式开始执行...");
        Task task = null;
        //可以使用策略模式优化
        if (new Random().nextBoolean()) {
            task = new ConcreteTaskA();
            task.doTask();
        } else {
            task = new ConcreteTaskB();
            task.doTask();
        }
        System.out.println("全权代理模式执行完成...");
    }
}

具体执行业务A定义：

public class ConcreteTaskA implements Task {
    @Override
    public void doTask() {
        System.out.println("执行任务 A操作");
    }
}

具体执行业务B定义：

public class ConcreteTaskB implements Task {
    @Override
    public void doTask() {
        System.out.println("执行任务 B操作");
    }
}

测试客户端类定义：

public class ClientDelegate {
    public static void main(String[] args) {
        new Delegate().doTask();
    }
}

预期输出结果定义：

全权代理模式开始执行...
执行任务 B操作
全权代理模式执行完成...

二、委派模式场景

2.1 场景定义

委派模式就是一个负责任务的调用和分配的类，比如在SpringMVC中我们熟悉的DispatcherServlet。前端请求都统一走到DispatcherServlet 的doService()方法中，然后在doService()方法中调用doDispatch()方法，在doDispatch()方法中，会获取业务处理的handler，执行handle()方法处理请求。

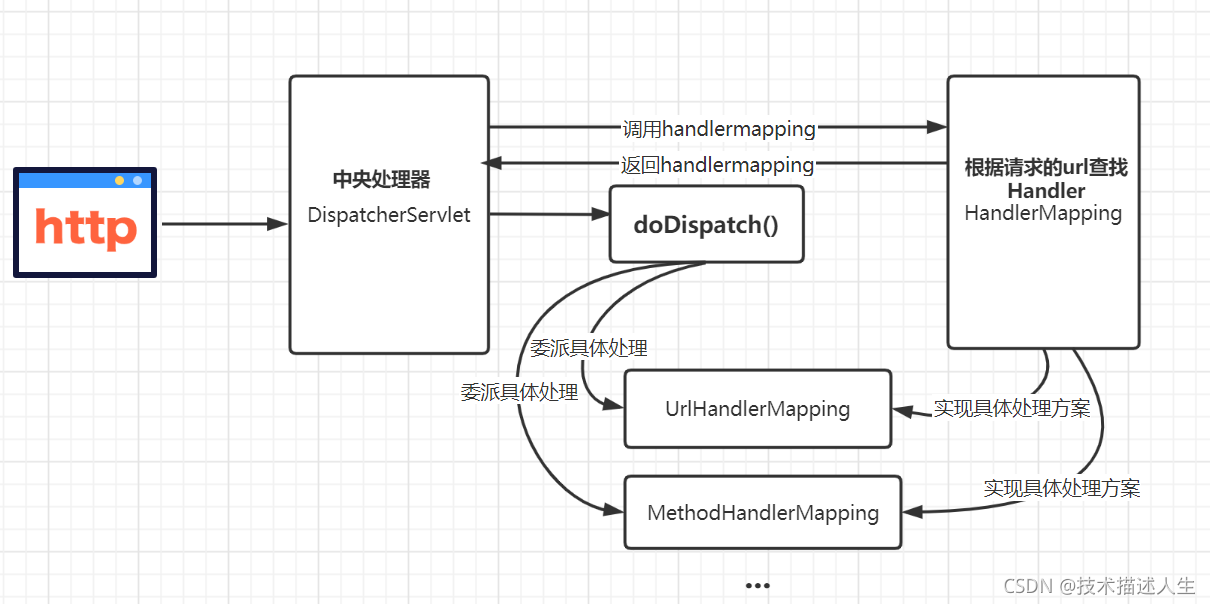

2.2 场景描述图

描述SpringMVC中HandlerMapping处理器实现委派过程。

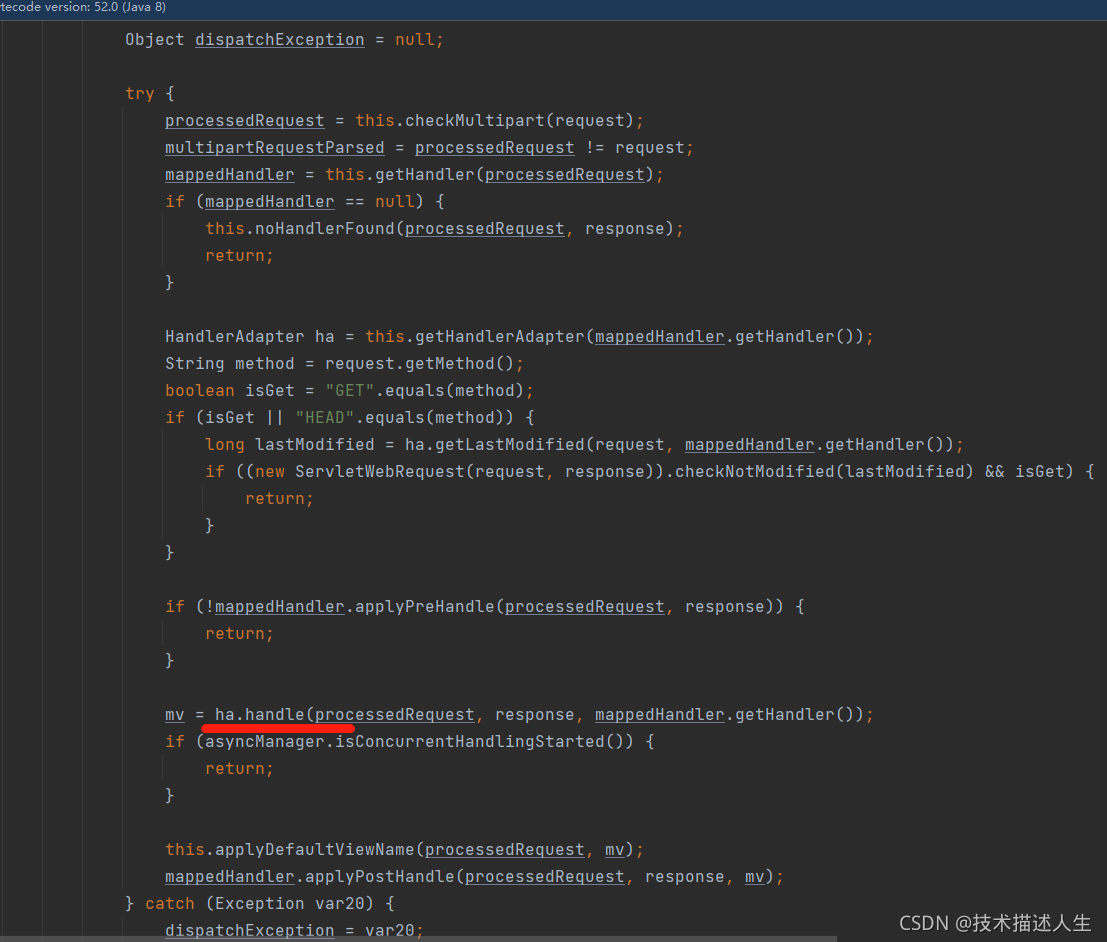

2.4 MVC委派模式核心源码截图

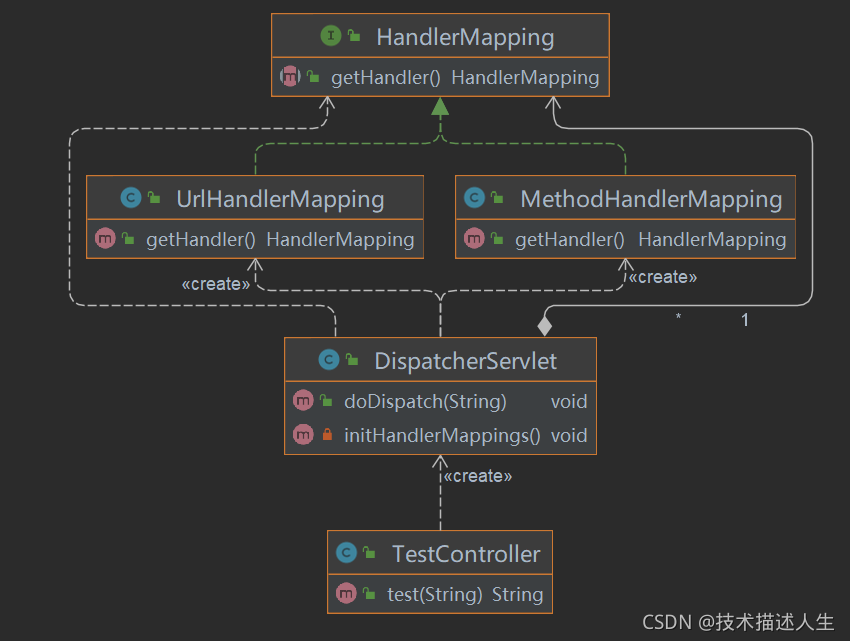

2.3 委派模式场景UML结构图

2.3 委派模式场景代码实现

抽象handlerMapping接口定义：

public interface HandlerMapping {
    HandlerMapping getHandler();
}

url路径处理映射定义：

public class UrlHandlerMapping implements HandlerMapping {
    @Override
    public HandlerMapping getHandler() {
        System.out.println("UrlHandlerMapping.getHandler");
        return null;
    }
}

请求方法处理映射定义：

public class MethodHandlerMapping implements HandlerMapping {
    @Override
    public HandlerMapping getHandler() {
        System.out.println("MethodHandlerMapping.getHandler");
        return null;
    }
}

请求中央处理器定义：

public class DispatcherServlet {

    private Map<String, HandlerMapping> handlerMappings;

    public DispatcherServlet() {
        this.handlerMappings = new HashMap<>(2);
        this.initHandlerMappings();
    }

    /**
     * 初始化HandlerMapping
     */
    private void initHandlerMappings() {
        this.handlerMappings.put("method", new MethodHandlerMapping());
        this.handlerMappings.put("url", new UrlHandlerMapping());
    }

    /**
     * 模拟具体调度方法
     *
     * @param handlerMapping 处理映射器
     */
    public void doDispatch(String handlerMapping) {
        this.handlerMappings.get(handlerMapping).getHandler();
    }
}

测试Controller定义：

public class TestController {

    public String test(String handler) {
        DispatcherServlet dispatcherServlet = new DispatcherServlet();
        dispatcherServlet.doDispatch(handler);
        return "模拟调用处理器映射器";
    }
}

测试用例定义：

  @Test
    public void test() {
        TestController testController = new TestController();
        testController.test("url");
        System.out.println("===============");
        testController.test("method");
    }

预期输出结果：

UrlHandlerMapping.getHandler
===============
MethodHandlerMapping.getHandler

2.4 委派模式优点

• 对内隐藏实现, 易于扩展; 简化调用;

2.5 委派模式缺点

随着数据越来越多，数据也越来越复杂，维护的类也越来越多，实现类会越来越多，接口也会越来越多，导致程序变得复杂，代码膨胀。

三、总结

在一些框架源码中，比如Spring等，命名一Delegate结尾比如BeanDefinitionParserDelegate(根据不同的类型委派不同的逻辑解析BeanDefinition),或者是以Dispacher开头和结尾或开头的比如DispacherServlet一般都使用了委派模式。
大实话比如：功劳什么的是我的，干活是你的。
