8086微处理器2-引脚与功能

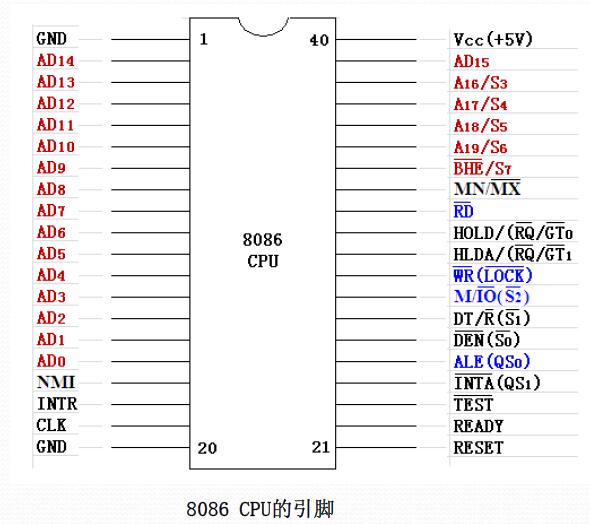

8086引脚

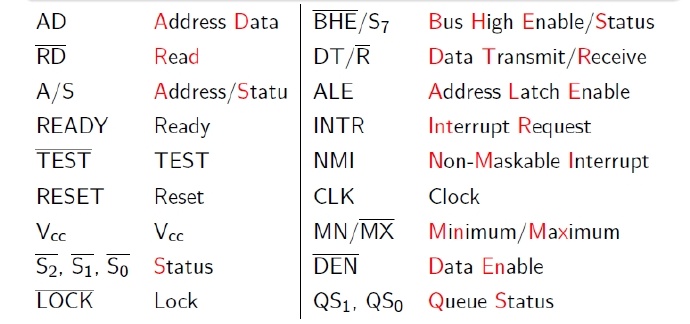

引脚英文缩写对应表

引脚英文缩写

​

​​8086CPU共有4组引脚，共40个，DIP封装。其中16条数据线与地址线低16位分时复用，高四位地址线(A16~A19)与状态信号线分时复用（S3~S6）。32个引脚功能固定，8个引脚功能按需配置。

​四组引脚说明​

1、地址总线（AB）：A19~A0     //20根单向三态（0、1、高阻），可寻址1MB内存空间。而访问I/O时，A19 ~A16 = 0000，只用到低16位地址线，可以访问64K端口。 注意MB（MByte兆字节）与Mb(Mbit兆比特)的区别​

2、数据总线（DB）：D15~D0    //16根双向三态，与处理器位数一致。

3、控制总线（CB）：ALE  M/IO等   //20根单向三态，模式不同配置不同，用于标志状态和控制外设

4、时钟与电源线：CLK 、VCC（5V）、2GND    //4根现在的处理器一般有多组电源与地线​，对不同模块分别供电

不同工作模式下配置​

8086处理器有两种工作模式，用于满足不同的使用场合。

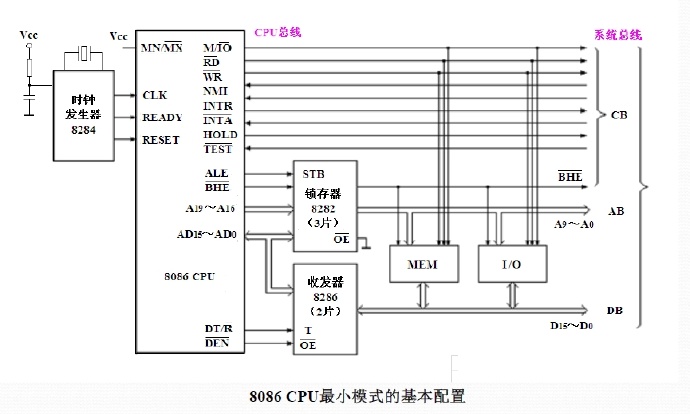

最小模式​：只有一个8086处理器单元，总线控制信号直接由8086处理器产生。

最小模式控制信号：​//此文以“-”代表低电平有效​

​

​MN/ -MX：高电平为最小模式/ 低电平为最大模式。

RESET：系统复位，输入，高电平有效。至少应保持4T时间（CS置FFFFH【代码从高位开始放置】，FR、IP、SS、DS、ES皆清0，指令队列清0，CPU停止工作。RESET回到低时，CPU重新启动，自FFFF0H执行。）

​

ALE(Address Latch Enable)：地址锁存允许，输出，下沿锁存。在任一总线周期的T1期间，ALE输出高电平表示AD15~AD0输出的是地址信息，送到外部锁存器锁存。当ALE出现下降沿，地址被锁存。

M/ -IO：高电平访问MEM（memory） / 低电平访问IO。

​

-RD：读，低电平有效。（读MEM或IO；DMA方式时置高）

-WR：写，低电平有效。（写MEM或IO；DMA方式时高阻）

​​

​​​DT/- R：高电平发送/ 低电平接收。（用于通信中控制数据收发器方向）

​-DEN：数据允许，低电平有效。（开启数据收发器）//在DMA方式时，置高阻，由DMA控制

​

-BHE/S7：低电平，高8位数据。（D15～D8）有效/ S7（未定义）​

​READY：准备就绪，高电平有效。表示存储器或端口准备就绪，允许进行一次数据传送。CPU在T3状态采样READY ，为低则插入Tw，再采样，直至READY为高，进入T4状态，完成数据传送，并结束总线周期）

INTR（Interrupt request）：可屏蔽中断请求，输入，高电平有效。CPU在执行每条指令最后一个时钟周期会对INTR信号进行采样，如果中断允许标志位IF=1且接收到INTR信号，CPU就会在结束当前指令后响应中断。

-INTA：中断信号响应，输出，低电平有效，响应INTR。用来对外设的中断请求做出响应。（用于通知中断源、指示读取中断码等。）

​NMI：非屏蔽中断请求，升沿有效。（注意与INTR区别，NMI不能用软件屏蔽，不受IF影响。测到立即响应：INT 2）

​

HOLD（Hold request）：总线请求，输入。（用于其他控制器向CPU申请总线控制权。T升沿检测，总线周期末响应。）

HLDA(Hold acknowledge)：总线响应，输出。（T4由HLDA发出回答信号，对HOLD请求的外设做出响应。同时三总线浮空，CPU让出总线控制权，直至HOLD变低才收回。）

-TEST：测试信号，输入。（CPU执行WAIT指令时，CPU处于空闲状态进行等待。每隔5T一测，若TEST为低，CPU才退出等待，继续执行被暂停的指令。）

​

​S6～S3 ：分时复用地址高位，在T2~T4  输出状态信息

//S6：恒为0,表示cpu在总线上；S5 ：显示IF标志的当前值

S4、S3：指示当前段（00：ES，01：SS，10：CS（或非寄存器操作），11：DS）

在进行DMA时，S6～S3为浮空（高阻）状态

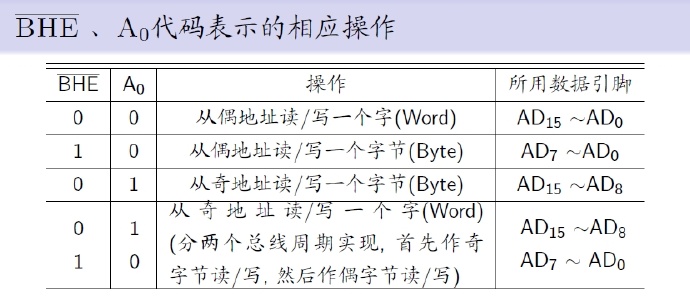

​-BHE、A0 组合状态：

读写偶字节(低8位)：10：读写偶字(16位)：00

读写奇字节(高8位)：01；读写奇字(16位)：01、10

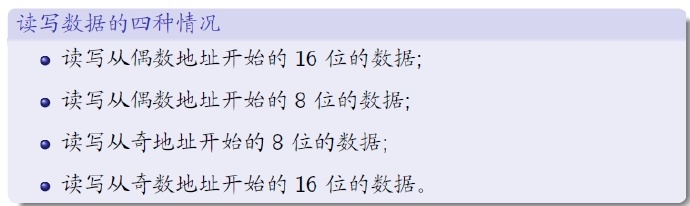

读写数据4种情况

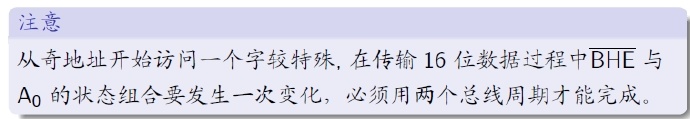

注意

A0=0表示从偶地址；A0=1表示从奇地址

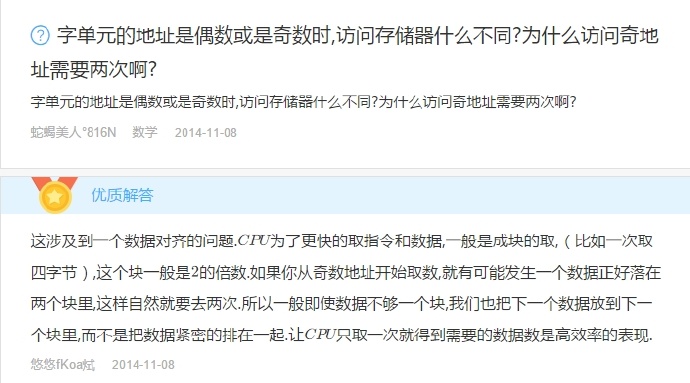

​关于从奇地址读/写一个字为什么要两个总线周期完成，可以参考下图//仅供参考

​

​

​

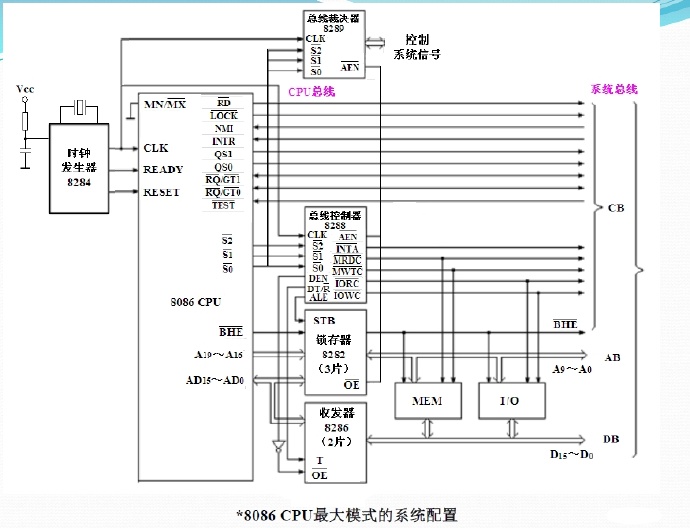

最大模式：系统由一个8086主处理器和多个协处理器组成。（例如：8087运算协处理器，8089I/O协处理器）​



​

-S2、-S1、-S0：状态信号。（表示当前为何种操作）

000：发INTA；

001：读IO；

010：写IO；

011：暂停；

100：取指令；

101：读MEM；

110：写MEM；

111：无操作。

QS1（Queue status）、QS0：显示指令队列状态,输出。提供总线周期前一个状态中指令队列的状态，便于外部主控设备对CPU内部的指令队列进行跟踪。

00：无操作，

10：队列空，

01：取首字节，

11：取后续字节

-LOCK：总线封锁，低电平有效。（DMA方式时，置高阻）

（使其他部件不能占用总线，由前缀前缀LOCK设置。）

-RQ / GT1、-RQ / GT0：总线请求/允许，对应输入/输出。为双向信号。

（请求使用总线。RQ / GT0优先，RQ / GT1其次。）

其余信号：MN/-MX、-TEST、-RD、-BHE/S7、S6～S3（同前）

​

​​​​​
