8086CPU引脚功能

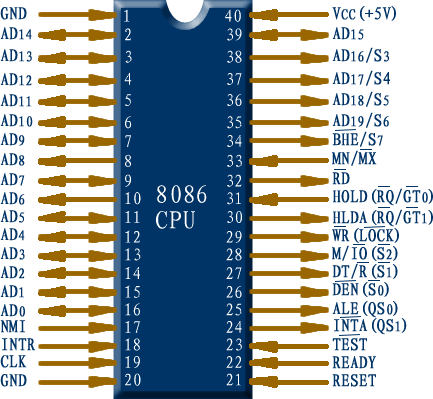

8086CPU外部引脚图

　　在最小模式中引脚定义

　　AD15～AD0（Address Data Bus）：16位地址/数据总线，分时复用。传输地址时三态输出，传输数据时三态双向输入/输出。

　　在总线周期T1状态，CPU在这些引脚上输出存储器或I/O端口的地址、在T2～T4状态，用来传送数据、在中断响应及系统总线“保持响应”周期一，AD15～AD0被置成高阻状态。

　　A19/S6～A16/S3（Address/Status）：地址/状态线，三态，输出，分时复用。

　　在T1状态作地址线用，A19～A16与A15～A0一起构成20位物理地址，可访问存储器1M字节。当CPU访问I/O短口时，A19～A16为“0”、在T2～T4状态作状态线用，S6～S3输出状态信息。

　　BHE/S7（Bus High Enable/Status）：高8位数据线允许/状态信号，三态输出，
