QGraphicsView-理论基础

QGraphicsView

在线文档

以下简称：view

功能描述：提供一个小部件，用于显示QGraphicsScene的内容。要创建带有几何(形状：圆形、方形、二维三维等)场景，需要参考QGraphicsScene。view也是 Graphics View Framework的一部分。

可视化场景：

1. 构造view对象，将可视化的场景(QGraphicsScene)地址传递给view；
2. 也可以调用setScene()，在之后设置场景；
3. show() view将滚动到场景中心，显示可见项目。

QGraphicsScene scene;
scene.addText("hello");

QGraphicsView view(&scene);
view.show();

场景可见位置设定：

• 使用滚动条滚动到场景中的任何位置；
• 将一个点传递给centerOn()函数，view将滚动视口确保该点剧中；
• 如果想确保某个区域可见，可调用sureVisible()。

view可以显示整个场景或者场景中的一部分。默认情况，第一次显示scene会自动检测可视区域（调用：QGraphicsScene :: itemsBoundingRect（）函数）。可以手动设置可视区域：view的setSceneRect()。当前手动设置时滚动条理论可以支持无限大小。但不会超过整数的最大值，最小值。

view调用render()展示场景。如果要改变绘画时view传递给QPainter的默认渲染提示：可以调用setRenderHints();

QPainter painter(this);

painter.setRenderHint(QPainter:: Antialiasing, true);  //设置渲染,启动反锯齿

painter.setPen( QPen(QColor(11,67,127),3));

painter.drawEllipse(40.0, 40.0, 100.0, 100.0);   //半径为50的圆


//链接地址：https://www.cnblogs.com/lifexy/p/9203929.html

默认情况view提供常规的QWidget展示场景，可以通过viewport()访问QWidget,也可通过setViewport()替换默认QWidget。要使用OenGL渲染，只需要调用setViewport(new QGLWidget)。view拥有窗体的所有权。

view使用QTransform支持仿射变换，可以传递矩阵setTransform变换，或者使用便捷的函数：

• rotate()        旋转
• scale()         缩放
• translate()    转换
• shear()         裁剪

最常用的是缩放和旋转。view转换期间视图中心保持不变。由于设置场景对齐(setAligment()),平移视图不会产生视觉影响。

可以使用鼠标、键盘和场景中的元素交互。view将事件封装了（QGraphicsSceneEvent）。可以对封装后的事件监听完成选取、拖拽、移动等。默认情况交互功能处于启用状态，可以通过setInteractive()切换。

view提供映射函数：

• mapToScene()
• mapFromScene()
• items()
• itemAt()

等函数方便视图坐标和场景坐标转换、查找场景元素等。

Header:	#include <QGraphicsView>
qmake:	QT += widgets
Since:	Qt 4.2
Inherits:	QAbstractScrollArea



枚举类型：

---

Cache：缓存

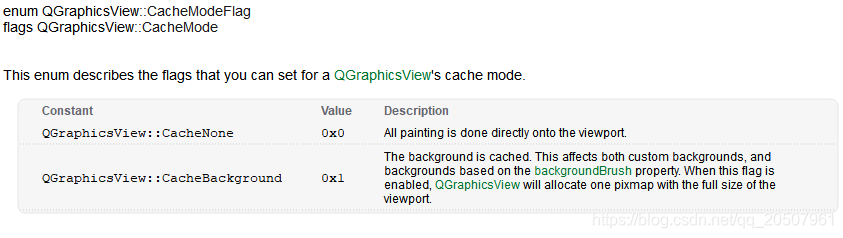

描述了为View的缓存模式设置的标志：

• CacheNone    所有的绘画都直接在视口上完成
• CachBackground    后台被缓存。会影响自定义背景以及使用backgroundBrush属性的背景。启用此标志，View将分配一个具有整个视口大小的像素图

---

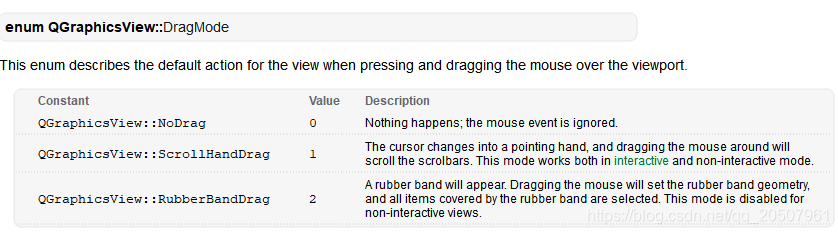

描述在view拖动鼠标时做的默认动作：

• NoDrag                 什么也不做
• ScrollHandDrag    光标变为手指，拖动鼠标将滚动滚动条。在交互/非交互模式(不是用户点击鼠标等，可以是程序拖动，总之没有人机交互)都生效。
• RubberBandDrag  出现橡皮筋框(类似截图时出现的小框)，拖动鼠标将扩大区域并选中覆盖的场景元素。非交互下禁用此模式。

---

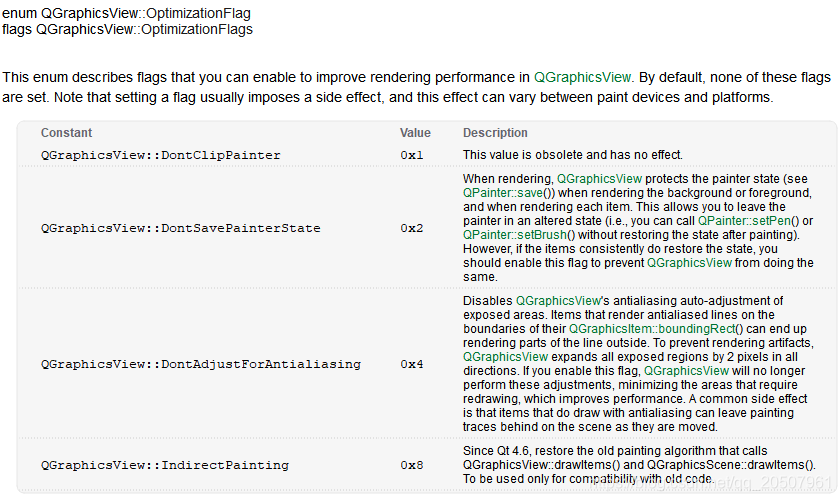

描述了可以用于改善渲染性能的一些标志，默认未启用，因为可能会产生副作用，不同绘制设备、平台可能有所不同。

• DontClipPainter      已过期无效标识
• DontSavePainterState  不要启用保存状态，保持状态的意思是调用QPainter::setPen()/setBrush()不用在绘画结束后回复状态。
• DontAdjustForAntialiasing   禁用view的曝光区域抗锯齿自动调节功能，能够提高性能，副作用是使用抗锯齿绘制的项目在移动时会在场景留下绘画痕迹。
• IndirectPainting      恢复旧的绘制算法，兼容旧代码

---

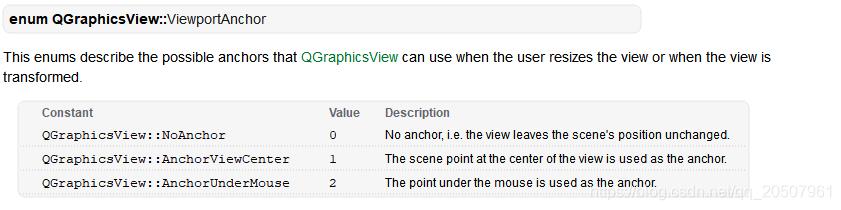

描述当用户调整视图大小或者转换视图时view可使用的锚点。

• NoAnchor     没有锚点，场景位置保持不变
• AnchorViewCenter   场景中心点作为锚点
• AnchorUnderMouse  鼠标点被用于锚点

---

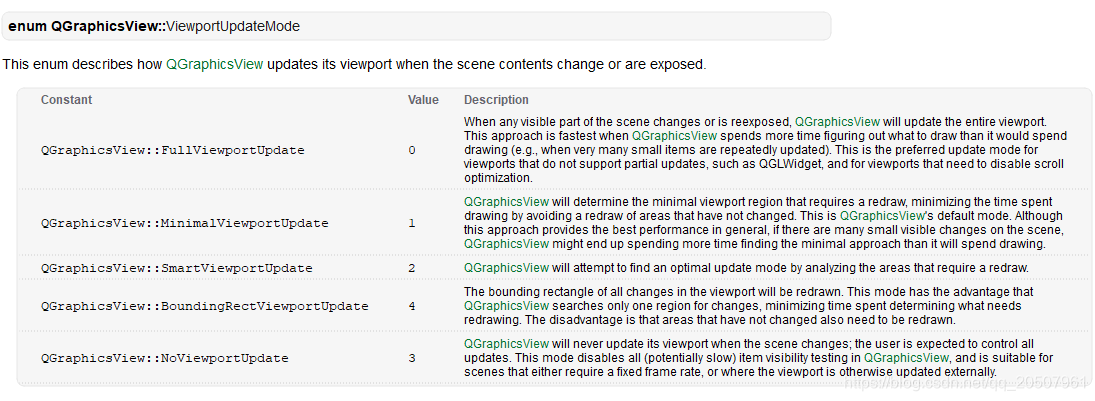

描述场景中内容如果改变view的更新方式

• FullViewportUpdate    任何内容改变view将更新整个视口，这种更新很快，也是首选更新方式
• MinimalViewportUpdate    将对最小视口区域进行重回，避免绘制未更改的区域，最大程度减少绘制时间(如果场景有许多细微变化，将花费更多时间寻找最小视口)。这是默认模式
• SmartViewportUpdate   view会分析重绘区域从而找到最佳的更新模式
• BoundingRectViewportUpdate    设定区域边界矩形内容重绘，优势在于手动设定某一个区域
• NoViewportUpdate     场景改变，view不会自动更新，需要用户控制所有更新

---



常用函数

alignment() setAlignment(Qt::Alignment alignment)	对齐方式设置： Qt::AlignLeft、 Qt::AlignTop、 Qt::AlignCenter
backgroundBrush() setBackgroundBrush(const QBrush &brush)	设置背景刷（更改背景颜色）
setCacheMode(QGraphicsView::CacheMode mode)	缓存模式设置
setDragMode(QGraphicsView::DragMode mode)	抓取模式设置
setForegroundBrush(const QBrush &brush)	前景色设置
setInteractive(bool allowed)	视图允许场景交互设置 启动：允许交互(鼠标、按键等) 关闭：忽视任何交互事件
setRenderHints(QPainter::RenderHints hints)	设置默认提示：抗锯齿、平滑变换 QPainter::Antialiasing QPainter::SmoothPixmapTransform
setRubberBandSelectionMode(Qt::ItemSelectionMode mode	设置橡皮筋选择矩形（类似裁剪时的虚线框）
setSceneRect(const QRectF &rect)	设置可视化场景区域
setViewportUpdateMode(QGraphicsView::ViewportUpdateMode mode)	设置场景更新模式

其它参考Qt源码。
