基于Prometheus+Grafana的服务监控系统

基于Prometheus+Grafana的服务监控系统

一 背景&目的

在原有的日志展示平台Grafana上集合Prometheu实现对服务器资源和java应用服务的资源监控。

并配套Alertmanager实现资源告警功能

二 系统结构说明

Prometheus负责收集数据，Grafana负责展示数据。其中采用Prometheus 中的 Exporter含：

1）Node Exporter，负责收集 host 硬件和操作系统数据。提供数据抓取接口供Prometheus收集。

2）cAdvisor，负责收集容器数据。它将以容器方式运行在所有 host 上。（docker应用）

3）Alertmanager，负责告警。它将以容器方式运行在所有 host 上。

三 安装部署

3.1安装docker

3.2安装docker-compose

3.3添加prometheus.yml配置文件

在/usr/local/config添加prometheus.yml配置文件



3.4编写docker-compose



注：   volumes:

            - /usr/local/config/prometheus.yml:/etc/prometheus/prometheus.yml

            - /usr/local/config/node_down.yml:/etc/prometheus/node_down.yml

配置docker目录和系统目录的映射

3.5启动docker-compose

在当前目录执行

1. docker-compose up -d

其他：

1. #删除容器：

1. docker-compose -f down#重启容器：

1. docker restart id

如图：prometheus，alertmanager，node-exporter已启动



访问http://106.75.222.98:9090/targets

可以看到当前服务器的监控数据

3.6 SpringBoot应用集成prometheus监控

3.6.1 添加依赖

1. <!--增加prometheus监控依赖-->

1. <dependency>

1.     <groupId>org.springframework.boot</groupId>

1.     <artifactId>spring-boot-starter-actuator</artifactId>

1.     <version>${spring-boot-starter-actuator.version}</version>

1. </dependency>

1. <dependency>

1.     <groupId>io.micrometer</groupId>

1.     <artifactId>micrometer-core</artifactId>

1. </dependency>

1. <dependency>

1.     <groupId>io.micrometer</groupId>

1.     <artifactId>micrometer-registry-prometheus</artifactId>

1. </dependency>

3.6.2添加配置

##############################  业务源配置

business:

  source: 1

#yml格式

management:

  endpoints:

    web:

      exposure:

        include: "*"

  endpoint:

    health:

      show-details: ALWAYS

  metrics:

    tags:

      application: ${spring.application.name}+"-"+${spring.profiles.active}

3.6.3设置application

1. public class CbasApplication {

1.

1.     public static void main(String[] args) {

1.         SpringApplication.run(CbasApplication.class, args);

1.     }

1. //

1.

1.     //添加prometheus+grafana+springboot2监控集成配置

1.     @Bean

1.     MeterRegistryCustomizer<MeterRegistry> configurer(@Value("${spring.application.name}") String applicationName,@Value("${spring.profiles.active}") String profiles) {

1.         return (registry) -> registry.config().commonTags("application", applicationName+"-"+profiles);

1.     }

1.

1. }

3.6.4启动效果

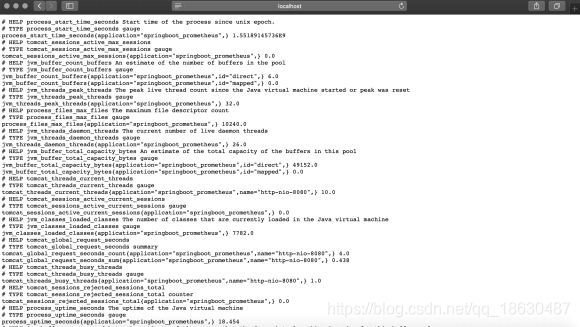

SpringBoot项目到这里就配置完成了，启动项目，访问http://localhost:8888/actuator/prometheus，如图所示，可以看到一些度量指标。



3.7 prometheus配置java应用的采集job

在prometheus.yml中添加两个job分别采集测试环境和开发环境

  - job_name: 'HRO-SERVICE-DEV'

    scrape_interval: 5s

    metrics_path: '/actuator/prometheus'

    static_configs:

      - targets: ['10.23.196.244:8888','10.23.196.244:8881','10.23.196.244:8700','10.23.196.244:8099','10.23.196.244:8904','10.23.196.244:9999','10.23.196.244:8882','10.23.196.244:5999']

  - job_name: 'HRO-SERVICE-TEST'

    scrape_interval: 5s

    metrics_path: '/actuator/prometheus'

    static_configs:

      - targets: ['10.23.96.219:8888','10.23.96.219:8881','10.23.96.219:8700','10.23.96.219:8099','10.23.96.219:8904','10.23.96.219:9999','10.23.96.219:8882','10.23.96.219:5999']

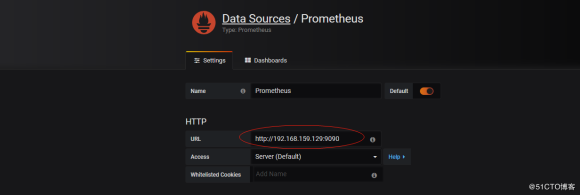

3.7grafana添加Prometheus数据源



3.8配置grafana仪表盘dashboards

说明：可以用自带模板，也可以去https://grafana.com/dashboards，下载对应的模板。

java服务仪表盘 ID：12856

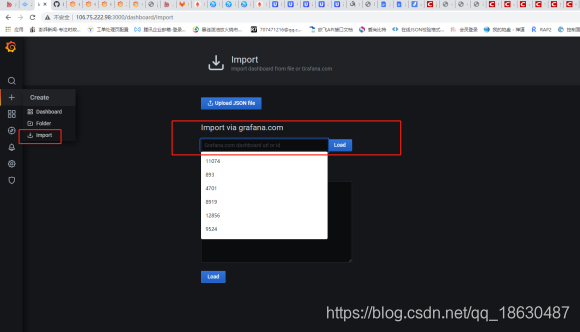

输入ID点load

---

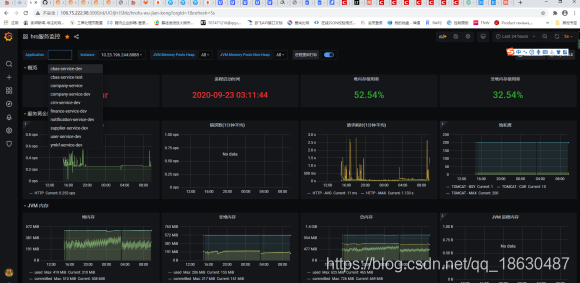

效果如图：

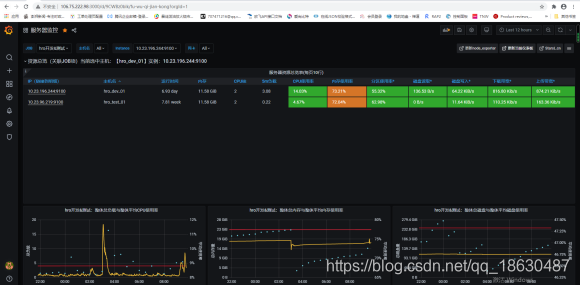

服务器资源仪表盘8919

效果如下：
