《Unity Shader 入门精要》学习笔记06---Unity中的基础光照（一）（漫反射光照模型的实现）

1.标准光照模型
标准光照模型的基本概念：只关心直接光照（direct light），也就是那些直接从光源发射出来照射到物体表面后，经过物体表面的一次反射直接进入摄像机的光线。
它的基本方法使把光线分成4个部分，每个部分使用一种方法计算贡献度。以下是四个部分：
自发光 c emissive 丨高光反射 c specular 丨漫反射 c diffuse 丨环境光 c ambient丨
下面列出4个部分的计算公式：
环境光：在标准光照模型中，环境光是一个全局变量，计算式如下：
c ambient = g ambient
自发光：标准光照模型中，使用自发光来计算，就是直接使用了该材质的自发光颜色：
c emissive = m emissive
漫反射：漫反射符合兰伯特定律：反射光线的强度与表面法线和光源方向之间夹角的余弦值成正比，计算公式如下：
c diffuse = （c light · m diffuse）max（0，n·l）
n是表面法线，l是指向光源的矢量单位，m diffuse是材质的漫反射颜色，c light是光源颜色。
使用max函数是为了防止法线和光源方向点乘的结果为负值。
高光反射：比较复杂，额，我是有些晕的
使用Phong模型，公式为：c specular = （c light · m specular ）max（0，v·r）m gloss 因为上下标的原因，现在这样看是错的。
m gloss 控制高光区域的“亮点”有多宽，m gloss越大，亮点就越小。m specular是材质的高光反射颜色，用于控制高光反射的强度和颜色。
c light则是光源的颜色和强度，这里也需要防止v·r的结果为负数。
使用Blinn模型，公式为：c specular = （c light · m specular ）max（0，n·h）m gloss
如果摄像机和光源距离模型足够远的话，Blinn模型会快于Phong模型，反之亦然。
（这里没有很明白，等看看实操写代码有什么理解，再回来看看，实在不行就背下来！）
2.逐像素还是逐顶点
就是这些计算实在顶点着色器中计算还是在片元着色器中计算。
3.总结：标准光照模型是一个经验模型，并不完全符合真实世界中的光照现象。但是由于它的易用性，计算速度和得到的效果都比较好，所以仍被广泛应用。但是仍然有很多局限性，很多物理效果无法实现。
4.在Unity Shader中实现漫反射光照模型
4.1.逐顶点，以下是代码：（亲测）

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "Unity Shaders Book/Chapter 6/Diffuse Vertex-Level" {
	Properties{
		//为了得到并控制漫反射颜色，声明一个Color类型的属性，初始为白色
		_Diffuse("Diffuse",Color) = (1,1,1,1)
	}
	SubShader{
		Pass{
			Tags{"LightMode" = "ForwardBase"}

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			//为了使用一些内置的变量，需包含内置文件Lighting.cginc
			#include "Lighting.cginc"
			//定义漫反射属性变量
			fixed4 _Diffuse;

			//定义顶点着色器的输入与输出结构体（输出结构体同时也是片元着色器的输入结构体）
			struct a2v{
				float4 vertex:POSITION;
				//为了访问顶点的法线，定义一个normal变量
				float3 normal:NORMAL;
			};
			struct v2f{
				float4 pos:SV_POSITION;
				fixed3 color:COLOR;
			};

			v2f vert(a2v v){
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);
				//得到环境光
				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;
				//计算漫反射光
				// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'
				//计算表面法线
				fixed3 worldNormal = normalize(mul(v.normal,(float3x3)unity_WorldToObject));
				//计算光源方向
				fixed3 worldLight = normalize(_WorldSpaceLightPos0.xyz);
				//漫反射计算公式
				fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal,worldLight));
				//两者相加
				o.color = ambient + diffuse;
				return o;
			}
			fixed4 frag(v2f i):SV_Target{
				return fixed4(i.color,1.0);
			}
			ENDCG
		}
	}
	//设置回调Shader为内置的“Diffuse”
	FallBack "Diffuse"
}

4.2.逐像素，以下是代码：

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "Unity Shaders Book/Chapter 6/Diffuse Pixel-Level" {
	Properties{
		//为了得到并控制漫反射颜色，声明一个Color类型的属性，初始为白色
		_Diffuse("Diffuse",Color) = (1,1,1,1)
	}
	SubShader{
		Pass{
			Tags{"LightMode" = "ForwardBase"}

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			//为了使用一些内置的变量，需包含内置文件Lighting.cginc
			#include "Lighting.cginc"
			//定义漫反射属性变量
			fixed4 _Diffuse;
			//定义顶点着色器的输入与输出结构体（输出结构体同时也是片元着色器的输入结构体）
			struct a2v{
				float4 vertex:POSITION;
				//为了访问顶点的法线，定义一个normal变量
				float3 normal:NORMAL;
			};
			//顶点着色器不需要计算光照模型，只需要把世界空间下的法线传递给片元着色器即可
			struct v2f{
				float4 pos:SV_POSITION;
				fixed3 worldNormal:TEXCOORD0;
			};

			v2f vert(a2v v){
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);

				o.worldNormal = mul(v.normal,(float3x3)unity_WorldToObject);

				return o;
			}
			fixed4 frag(v2f i):SV_Target{
				//得到环境光
				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;
				//计算表面法线
				fixed3 worldNormal = normalize(i.worldNormal);
				//计算光源方向
				fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);
				//漫反射计算公式
				fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal,worldLightDir));
				//两者相加
				fixed3 color = ambient + diffuse;

				return fixed4(color,1.0);
			}
			ENDCG
		}
	}
	FallBack "Diffuse"
}

4.3 半兰伯特模型
前面两种漫反射计算模型，在光照无法到达的区域，会显示为全黑，缺少细节，所以有了一种改善技术，就是半兰伯特光照模型，
主要思路，就是把n·l的结果范围从【-1,1】映射到【0,1】范围内。
但是，半兰伯特是没有任何物理依据的，仅仅是同一个视觉加强技术。
在逐像素计算的基础上，只修改计算公式即可，代码如下：

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'
// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

Shader "Unity Shaders Book/Chapter 6/HalfLambert" {
	Properties{
		//为了得到并控制漫反射颜色，声明一个Color类型的属性，初始为白色
		_Diffuse("Diffuse",Color) = (1,1,1,1)
	}
	SubShader{
		Pass{
			Tags{"LightMode" = "ForwardBase"}

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			//为了使用一些内置的变量，需包含内置文件Lighting.cginc
			#include "Lighting.cginc"

			fixed4 _Diffuse;

			struct a2v{
				float4 vertex:POSITION;
				//为了访问顶点的法线，定义一个normal变量
				float3 normal:NORMAL;
			};
			struct v2f{
				float4 pos:SV_POSITION;
				fixed3 worldNormal:TEXCOORD0;
			};

			v2f vert(a2v v){
				v2f o;
				o.pos = UnityObjectToClipPos(v.vertex);

				o.worldNormal = mul(v.normal,(float3x3)unity_WorldToObject);

				return o;
			}
			fixed4 frag(v2f i):SV_Target{

				fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;

				fixed3 worldNormal = normalize(i.worldNormal);

				fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);
				//主要修改这里的计算公式
				fixed3 halfLambert = dot(worldNormal,worldLightDir)*0.5+0.5;
				fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * halfLambert;

				fixed3 color = ambient + diffuse;

				return fixed4(color,1.0);
			}
			ENDCG
		}
	}
	FallBack "Diffuse"
}

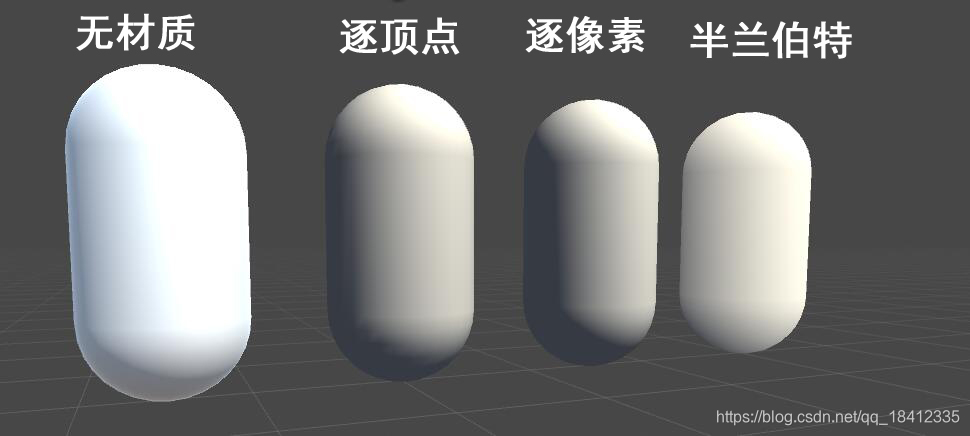

三种代码的效果如下：可以看到逐顶点的会有明显的锯齿，半兰伯特即使暗部也会有细节。
因为篇幅太长，高光反射留在下篇。
以上。
