三层交换技术配置实验（一）

三层交换技术配置实验（一）

要求：

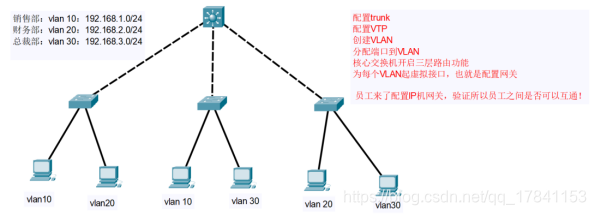

按照拓扑图规划，进行划分vlan，并最终要求所有VLAN可以互通！（此时员工的IP手工配置即可！）

一、连线

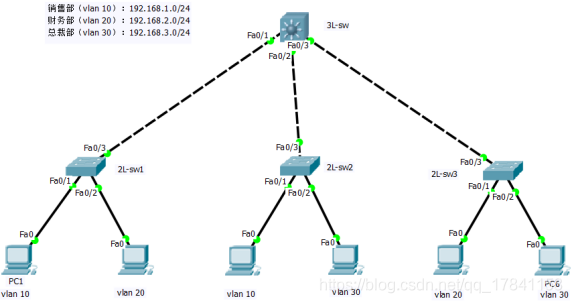

按实验拓扑图连接设备，不同设备之间用直通线连接，三层交换机与交换机用交叉线连接。连接好后拓扑图为：

二、配置trunk链路

1.sw1

sw1交换机的trunk链路配置如下：

2.sw2

sw2交换机的trunk链路配置如下：

3.sw3

sw3交换机的trunk链路配置如下：

三、配置VTP域名

1.在3L-sw上配置VTP域名为baidu

首先在全局配置模式下，配置VTP域名为baidu，如图：

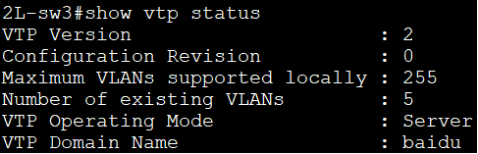

2.在二层交换机上查看学习情况

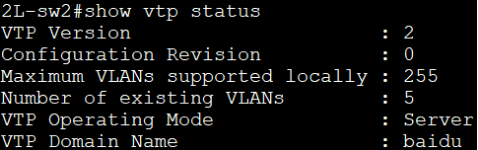

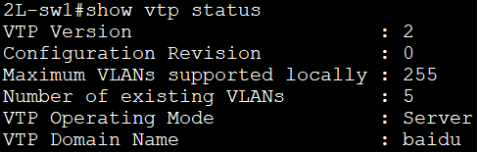

在各自的特权模式下，输入show vtp status查看vtp信息，如图：



由二层交换机的vtp信息可知已学习到vtp域名更新信息。

四、创建VLAN

1.创建vlan

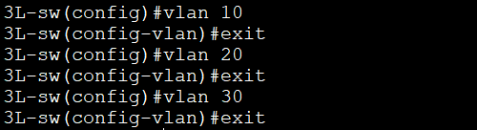

在3L-sw上创建vlan 10、20、30，如图：

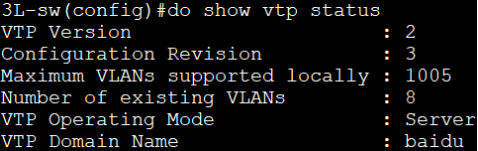

2.查看3L-sw的vtp信息表

在全局配置模式下，使用do show vtp status查看vtp信息，如图：

五、分配端口到vlan

1.sw1

在全局配置模式下，分配端口到vlan，如图：

2.sw2

在全局配置模式下，分配端口到vlan，如图：

3.sw3

在全局配置模式下，分配端口到vlan，如图：

六、核心交换机开启三层路由功能

在全局配置模式下，输入ip routing，如图：

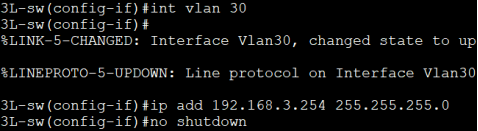

七、为每个vlan起虚拟接口（配置网关）

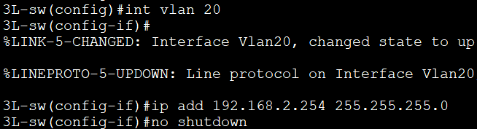

在全局配置模式下，给vlan 10、20、30起虚拟接口，如图：

八、配置所有PC的IP及网关

1.PC1

第一台PC配置如下：

2.PC2

第二台PC配置如下：

3.PC3

PC配置如下：

4.PC4

PC配置如下：

5.PC5

PC配置如下：

6.PC6

PC配置如下：

九、所有VLAN连通性测试

1.同一vlan之间相互通信

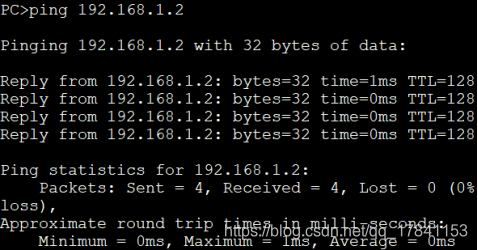

（1）同属vlan 10的PC1pingPC3，如图：

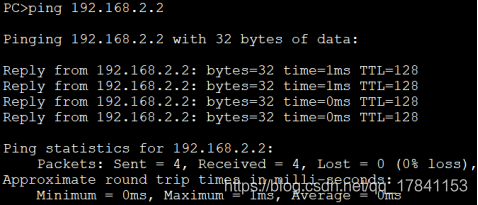

（2）同属vlan 20的PC2pingPC5，如图：

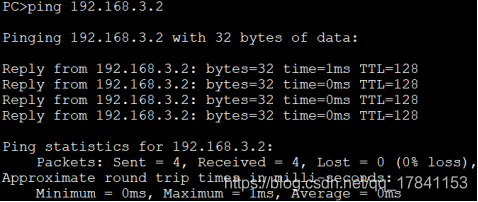

（3）同属vlan 30的PC4pingPC6，如图：

2.不同vlan之间相互通信

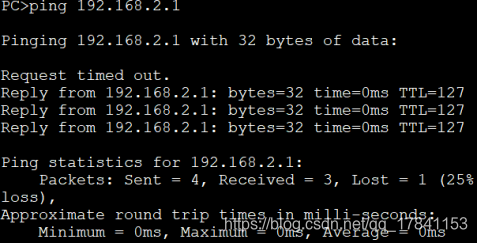

（1）使用vlan 10中的PC1与vlan 20的PC2通信，成功，如图：

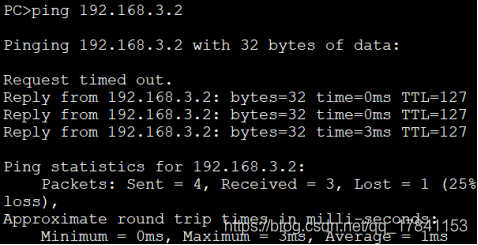

（2）使用PC1与vlan 30的PC6通信，成功，如图：

综上，在整个网络中，所有VLAN可以相互通信。
