设备接入ONENET（2）STM32 + ESP8266（MQTT协议）接入云 ：使用 OneNET 官方麒麟座开发板例程

重要提示：由于OneNET版本迭代，导致鉴权方式可能变更，若程序无法连接，请参考官方手册或再OneNET论坛搜索相关内容

一、麒麟镇官方资料

• 麒麟座官方资料整理帖子：开发板资料下载，（长期更新，首次使用须知）

• 本文使用的示例工程：
  链接：OneNET-Mini板-V1.x
  提取码：1234

二、设配外部晶振

中移的开发板板载 MCU 为 STM32F103RCT6，本文使用的芯片为 STM32F103C8T6 ，理论上正确接入 ESP8266 以后，是可以直接使用开发板提供的例程进行调试，但是需要注意，麒麟座的外部晶振为 12M，而通常通常我们系统板为8M，所以如果不更换外部晶振，需要修改stm32f10x.h头文件，将 HSE_VALUE 值 12000000(12M) 改为 8000000(8M)：

#if !defined  HSE_VALUE
 #ifdef STM32F10X_CL
  #define HSE_VALUE    ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */
 #else
  #define HSE_VALUE    ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */
 #endif /* STM32F10X_CL */
#endif /* HSE_VALUE */

以上是修改 STM32 外部晶振的方法。

三、创建一个MQTT产品

1. 创建一个 MQTT 协议产品

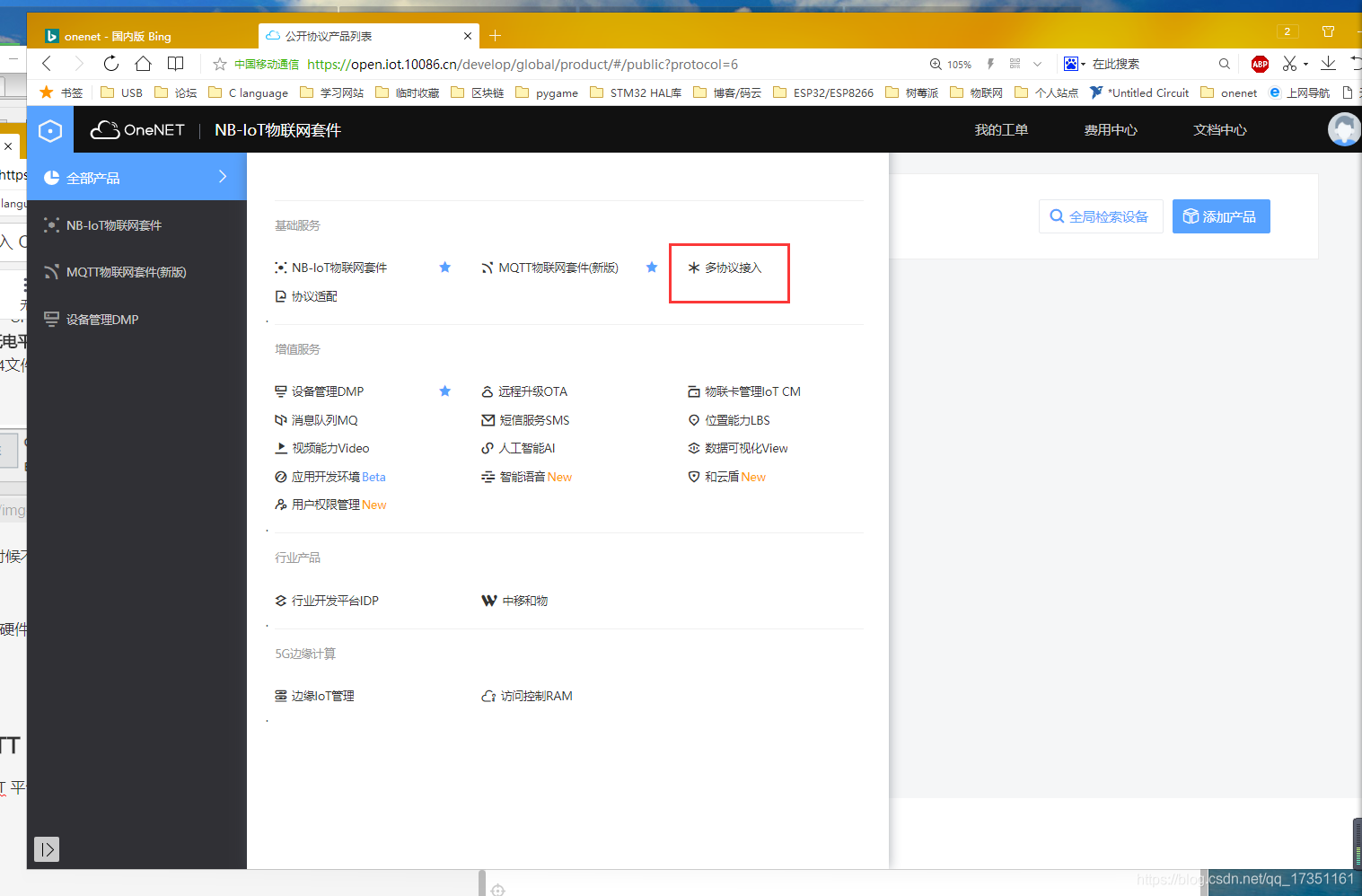

注册并登录 中移 OneNET 平台，在开发者中心中，点击全部产品，选择 多协议截接入：

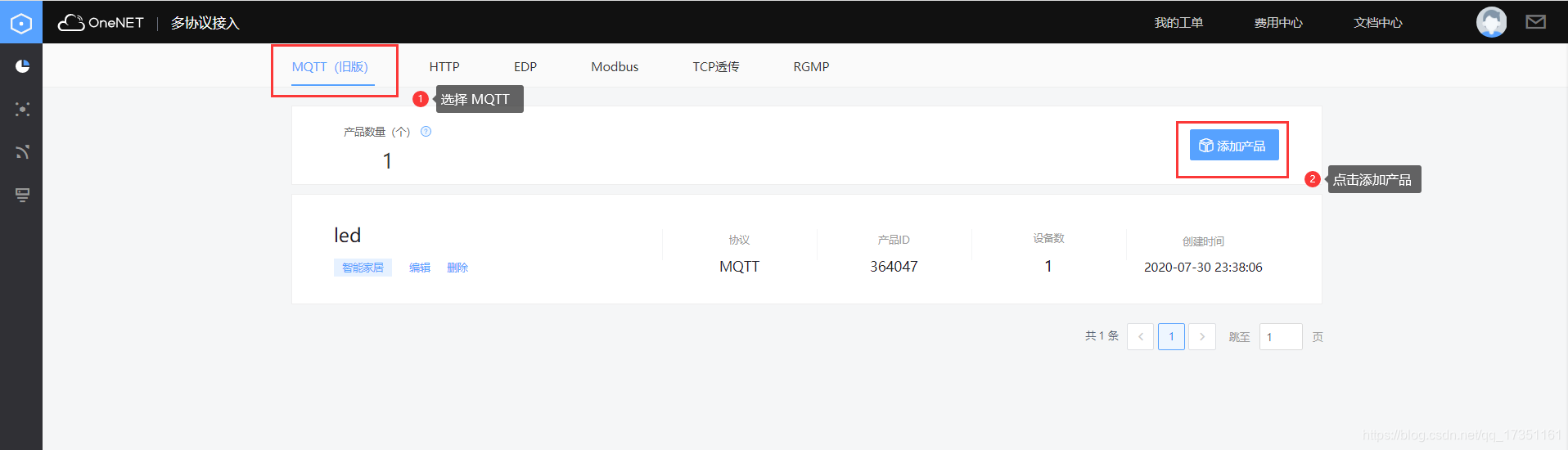

选择MQTT协议，这是必须的，本文程序基于该协议：

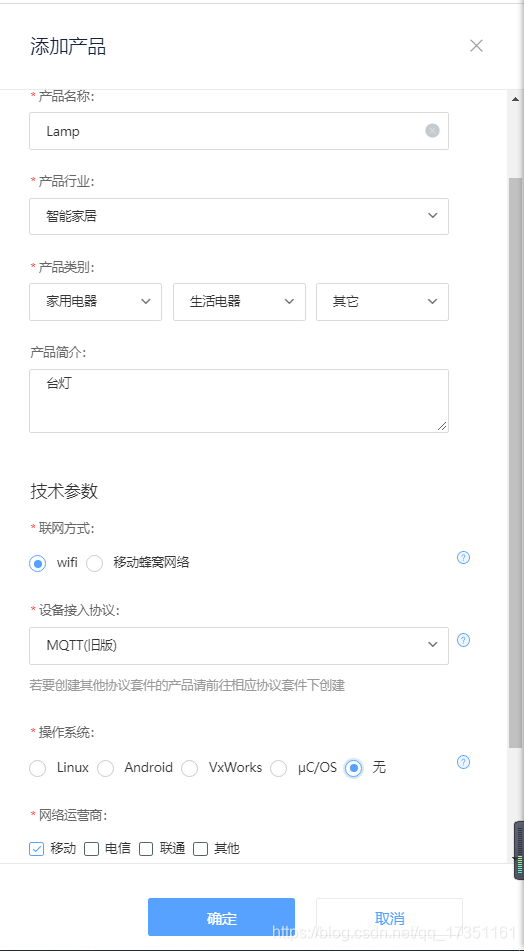

填写基本的信息，这里创建了一个 MQTT 产品：

接着创建第一个设备，产品是设备的总称，一个产品可以拥有多个设备：

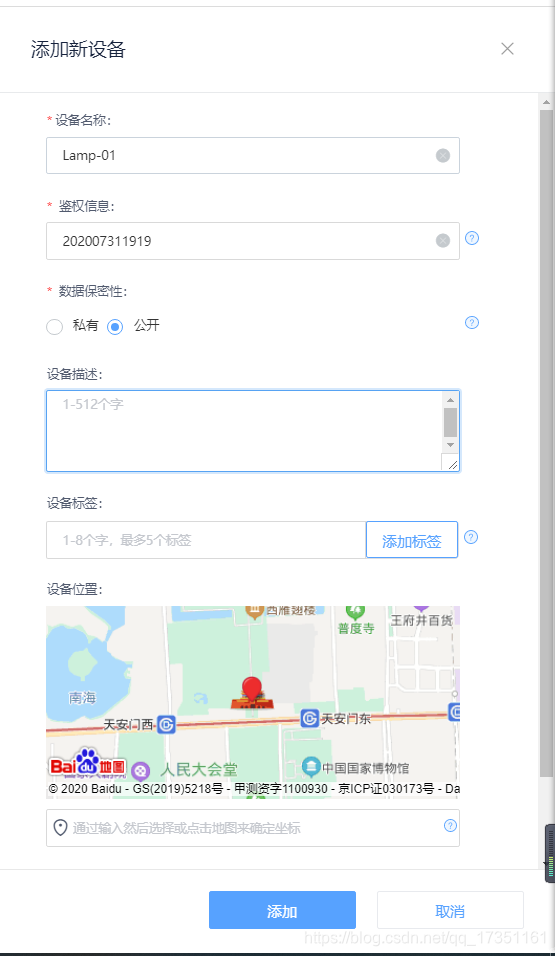

鉴权信息是自定义的，产品连接时候需要使用，本文用创建设备的日期＋时间作为鉴权信息：

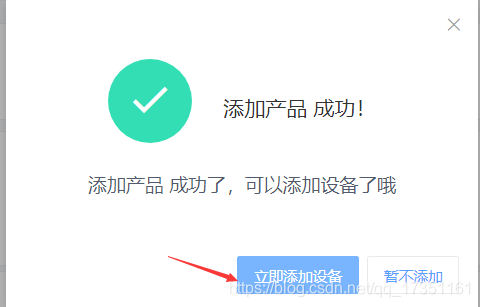

点击添加，就可以完成新增产品的操作，这部分操作也可以由下位机完成：

2. 产品ID（PID），设备ID，鉴权信息

在本文使用的固件中，连接云平台需要使用到的信息有，产品ID，设备ID和鉴权信息，本文创建的Lamp-01信息如下：

• 产品ID：364161
• 设备ID： 614503521
• 鉴权信息：202007311919

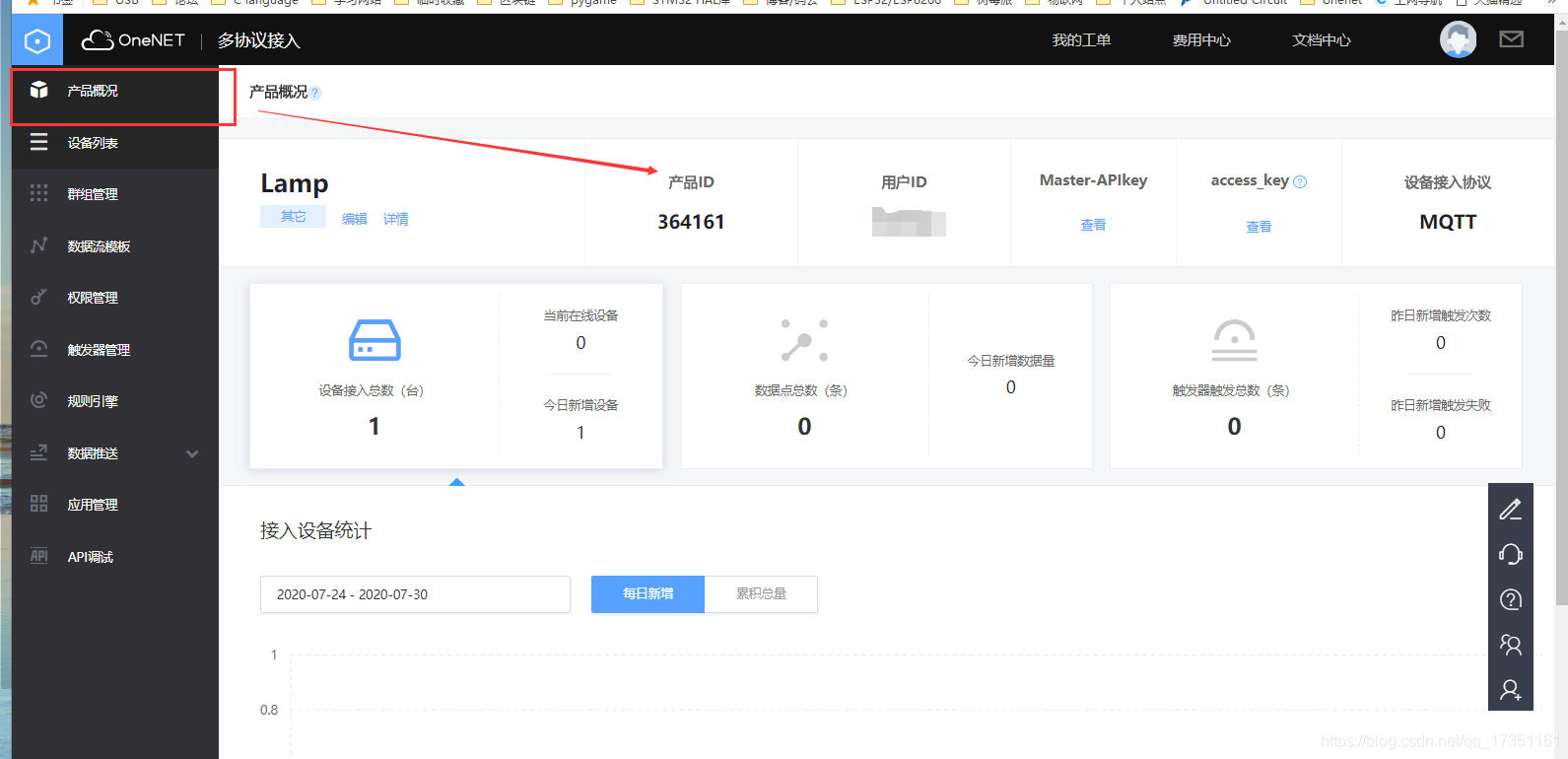

其中，产品ID在产品概述中可以获取：

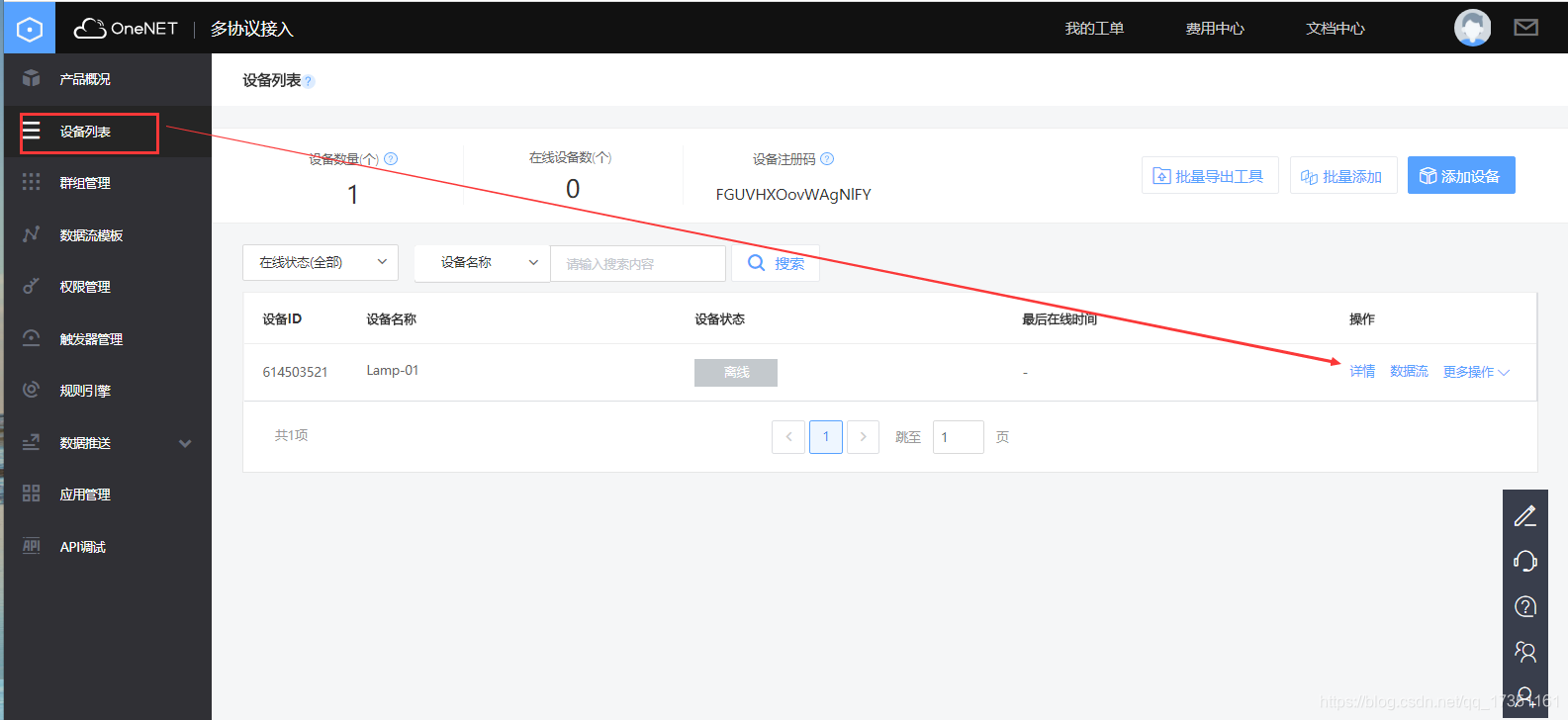

设备ID和鉴权信息在设备详情中可以获取：

四、选择工程例程

因为本文示例为MQTT协议的产品，所以需要选择对应的MQTT示例工程，这里选择最简单的 LED 工程：

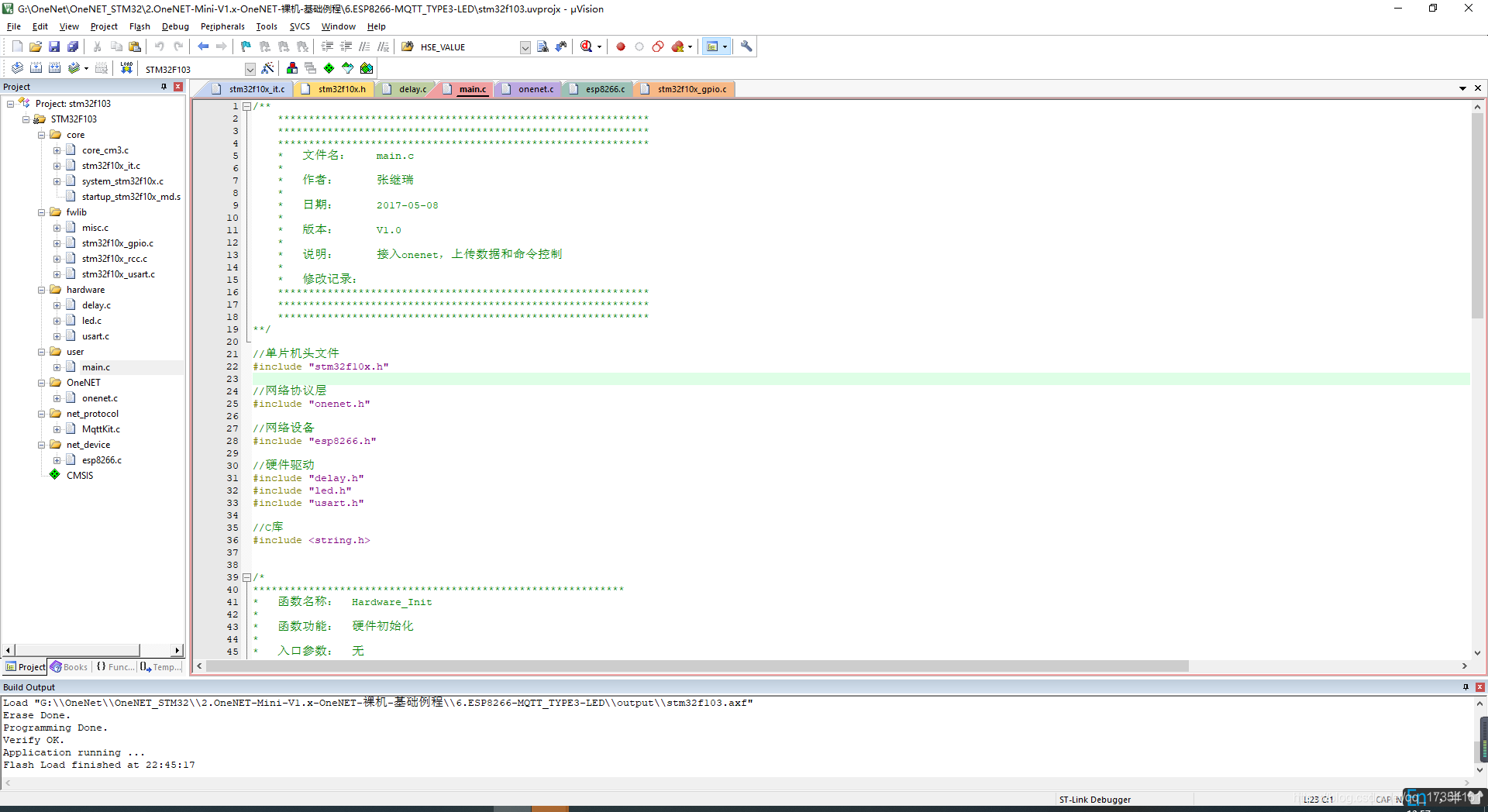

打开附件中的工程：

• OneNET-Mini-V1.x-OneNET-裸机-基础例程\6.ESP8266-MQTT_TYPE3-LED

  注意：打开以后注意设配外部晶振的参数。

五、配置基本信息

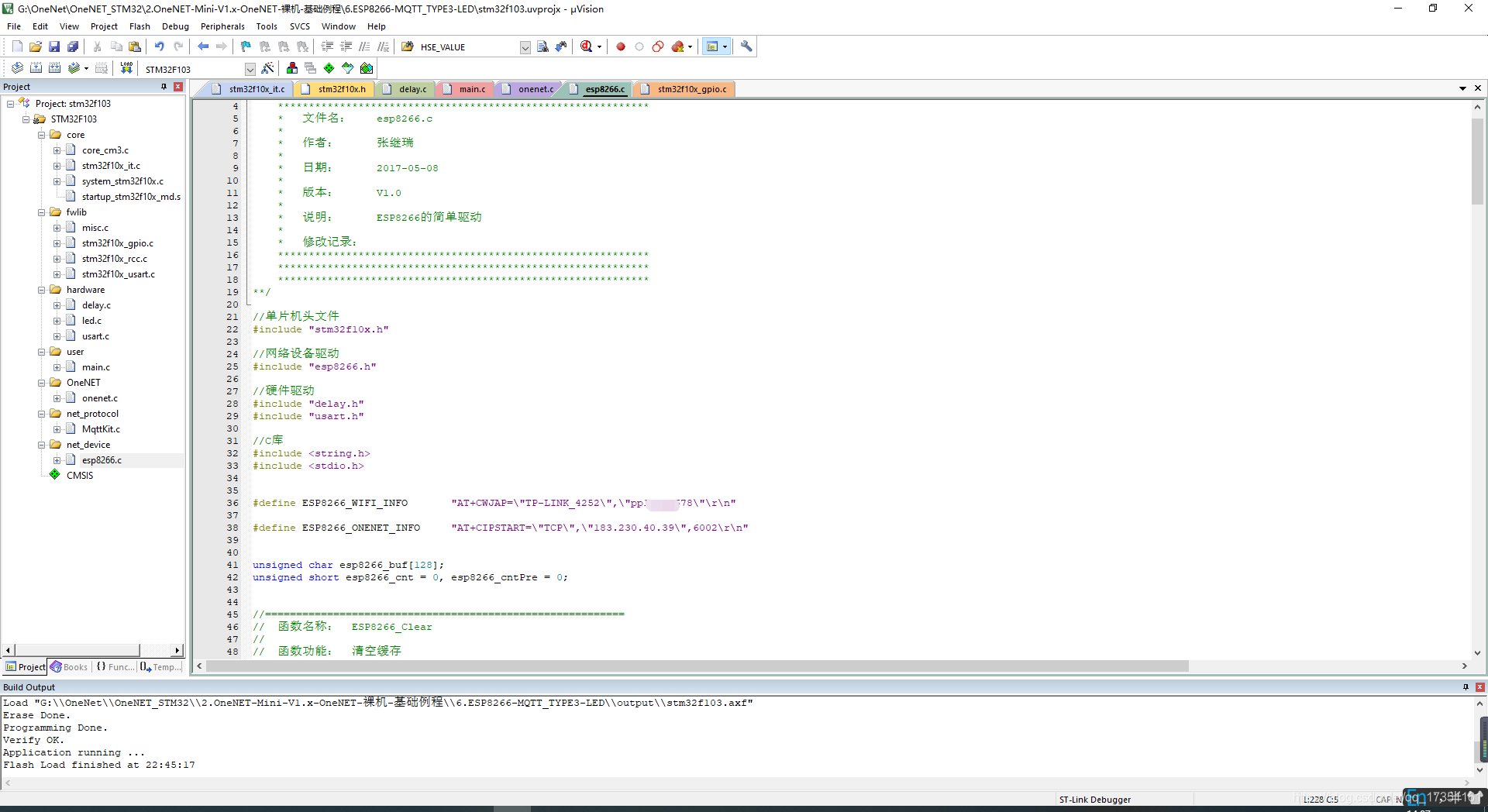

• WiFi 名称和密码（esp8266.c）：

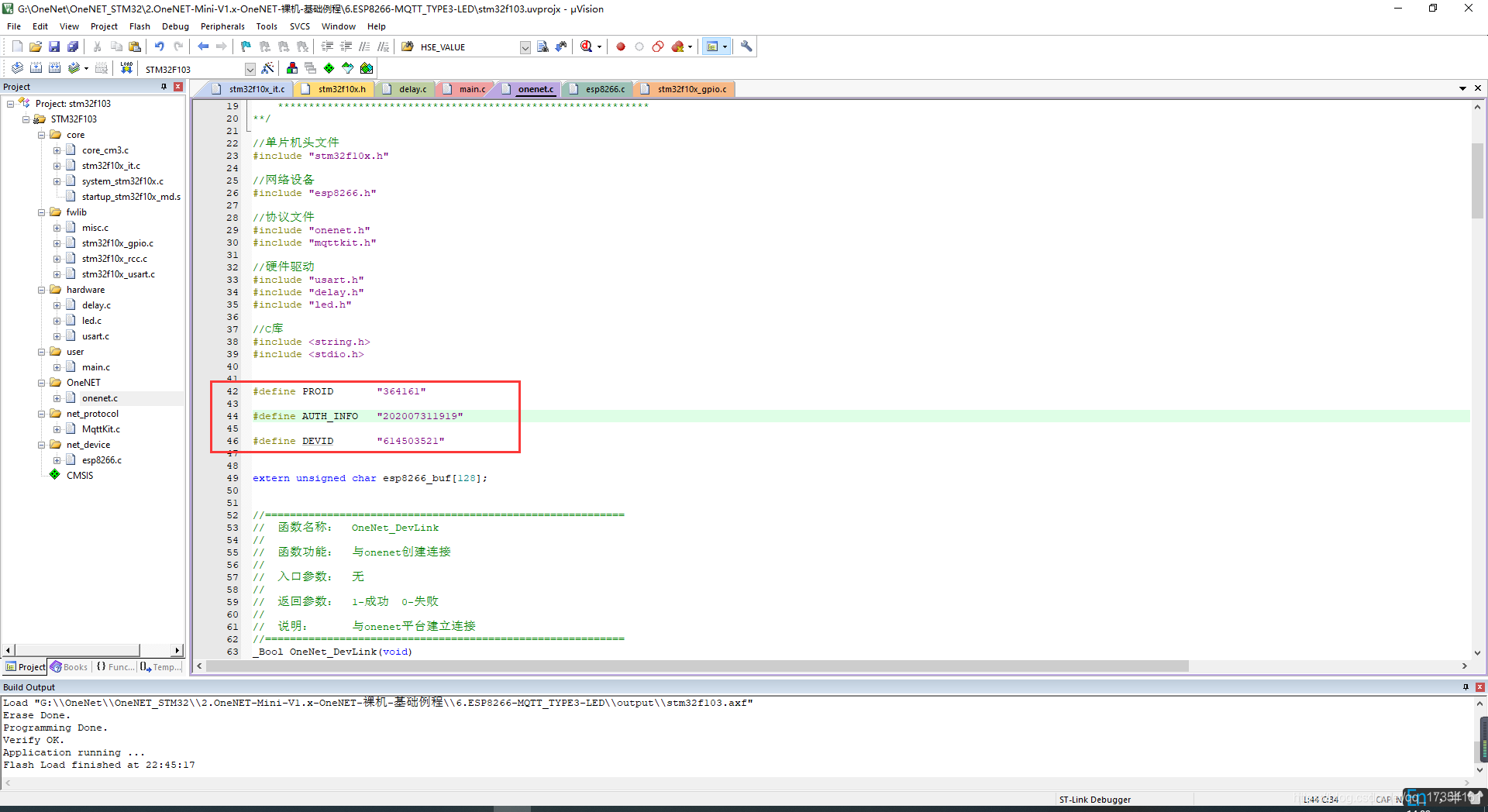

• 产品ID，设备ID，鉴权信息（onenet.c）：

  其中，

#define PROID		"364161"              //产品ID
#define AUTH_INFO	"202007311919"        //鉴权信息
#define DEVID		"614503521"           //设备ID

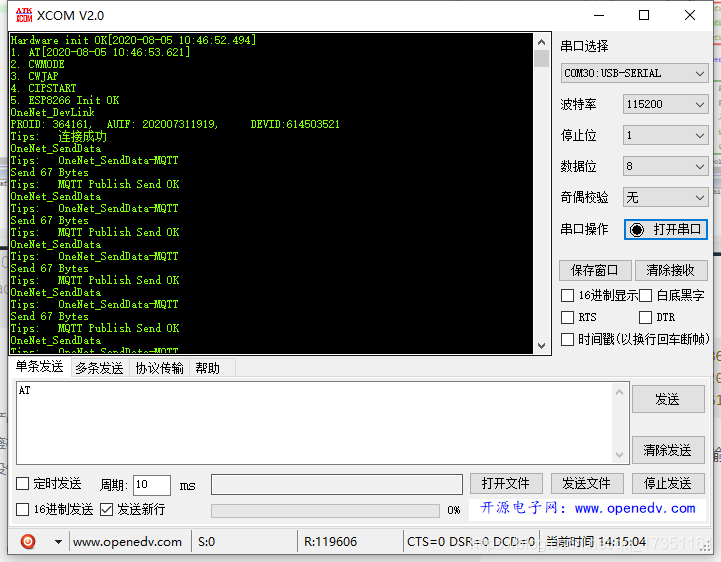

在示例工程中，使用串口1输出调试打印信息，所以串口1接PC，串口2 接 ESP8266，运行：

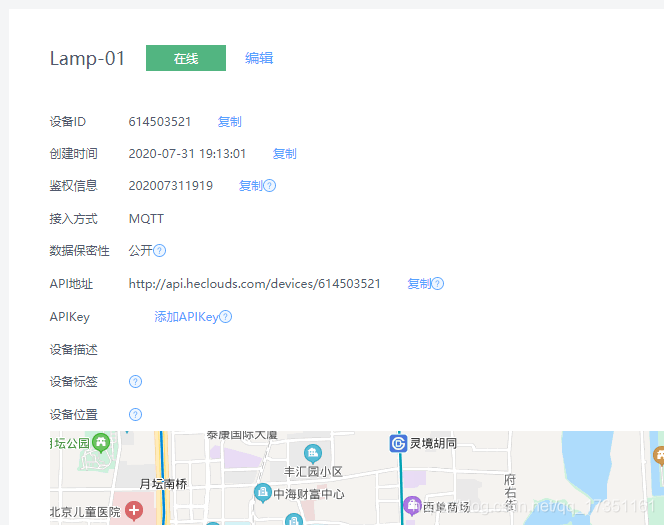

在Onenet可以观察到设备在线：
