257-基于51单片机带温度补偿超声波测距(源程序+原理图+元件清单)

​  一：功能介绍：

1、系统组成：采用51单片机+DS18B20温度传感器+超声波传感器+蜂鸣器+LCD1602显示屏
2、通过ds18b20采集温度，显示到LCD1602上面；
3、通过超声波传感器采集测距的距离，显示到LCD1602上面；
4、通过按键设置距离报警范围值；
5、当检测当前距离超出设置范围值，蜂鸣器进行报警提醒；

二：实物演示视频

257-基于51单片机带温度补偿超声波测距

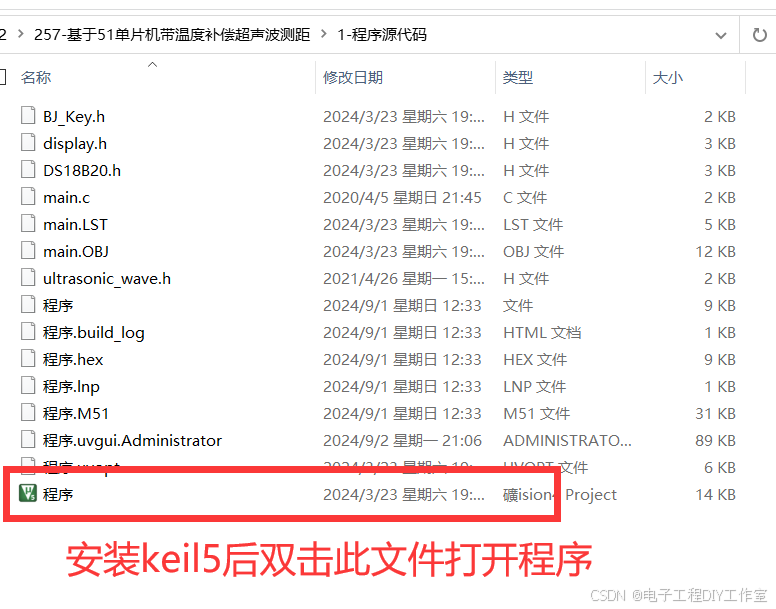

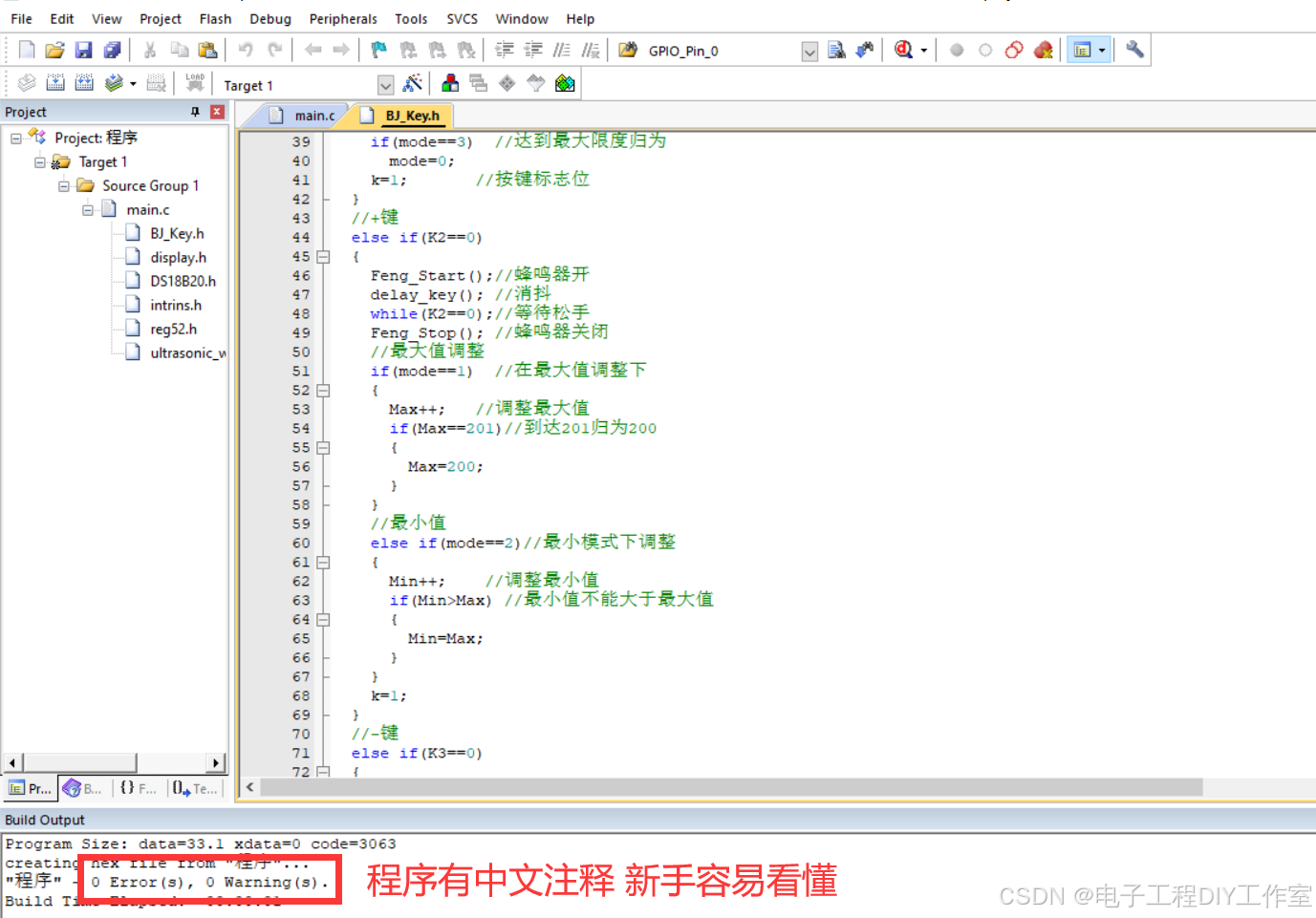

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）

//等待
void delay_key()
{
	uchar i,j;
	for(i=0;i<200;i++)
	for(j=0;j<200;j++);
}
//按键检测
void Key()
{
	//功能键按下
	if(K1==0)
	{
		Feng_Start();//蜂鸣器开
		delay_key(); //消抖
		while(K1==0);//等待松手
		Feng_Stop(); //蜂鸣器关闭
		mode++;      //模式++
		if(mode==3)	 //达到最大限度归为
			mode=0;
		k=1;			 //按键标志位
	}
	//+键
	else if(K2==0)
	{
		Feng_Start();//蜂鸣器开
		delay_key(); //消抖
		while(K2==0);//等待松手
		Feng_Stop(); //蜂鸣器关闭
		//最大值调整
		if(mode==1)  //在最大值调整下
		{
			Max++;	 //调整最大值
			if(Max==201)//到达201归为200
			{
				Max=200;
			}
		}
		//最小值
		else if(mode==2)//最小模式下调整
		{
			Min++;		//调整最小值
			if(Min>Max) //最小值不能大于最大值
			{
				Min=Max;
			}
		}
		k=1;
	}
	//-键
	else if(K3==0)
	{
		Feng_Start();
		delay_key();
		while(K3==0);
		Feng_Stop();
		//最大值调整
		if(mode==1)
		{
			Max--;
			if(Max<Min)
			{
				Max=Min;
			}
		}
		//最小值
		else if(mode==2)
		{
			Min--;
			if(Min==0xff)
			{
				Min=0;
			}
		}
		k=1;
	}
}

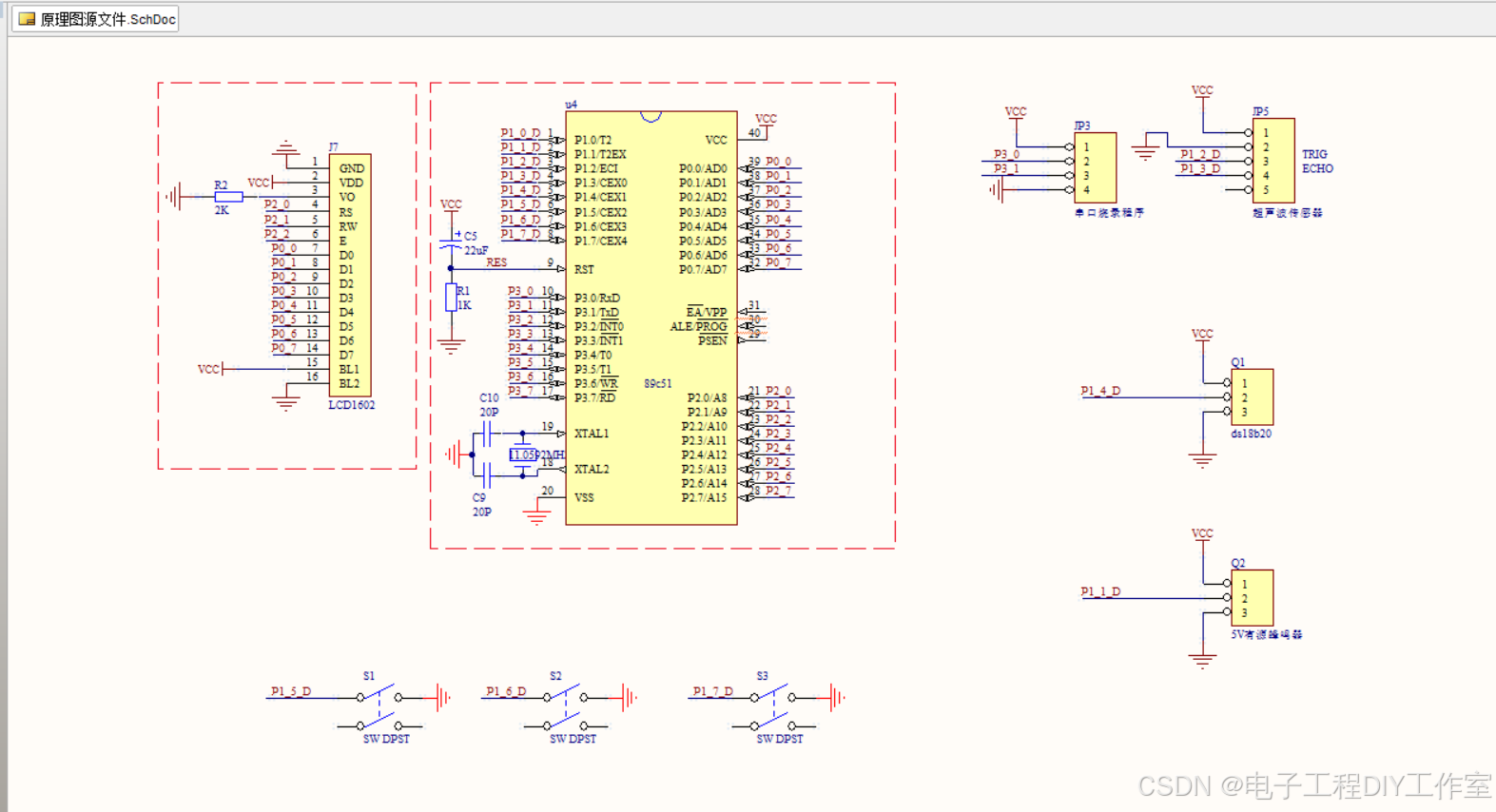

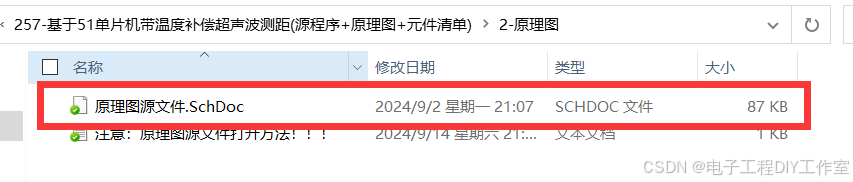

四：原理图文件展示（采用AD（Altium Designer）打开）

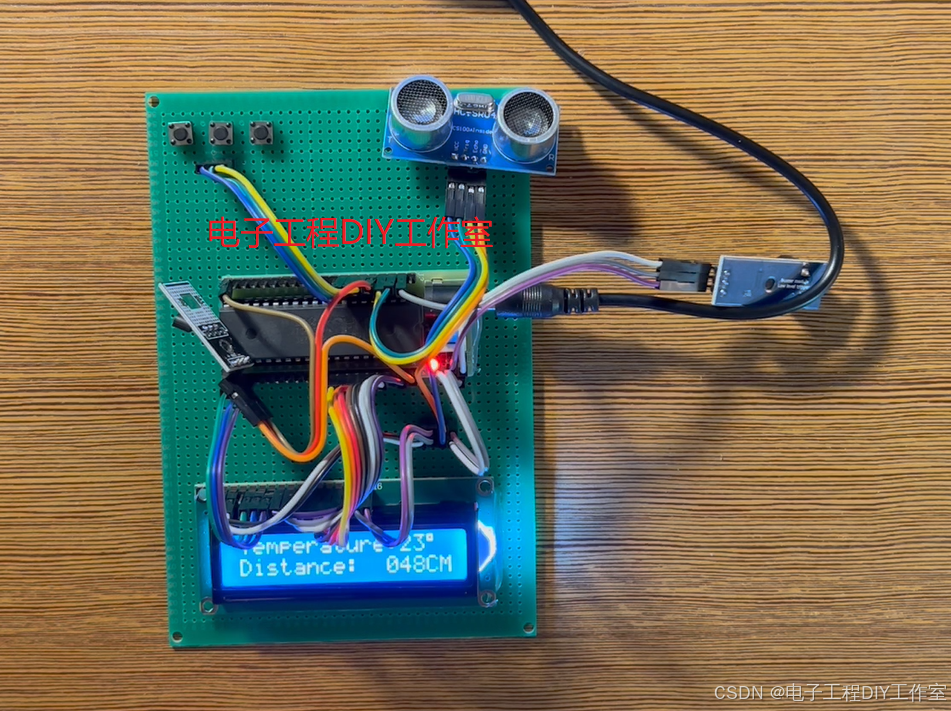

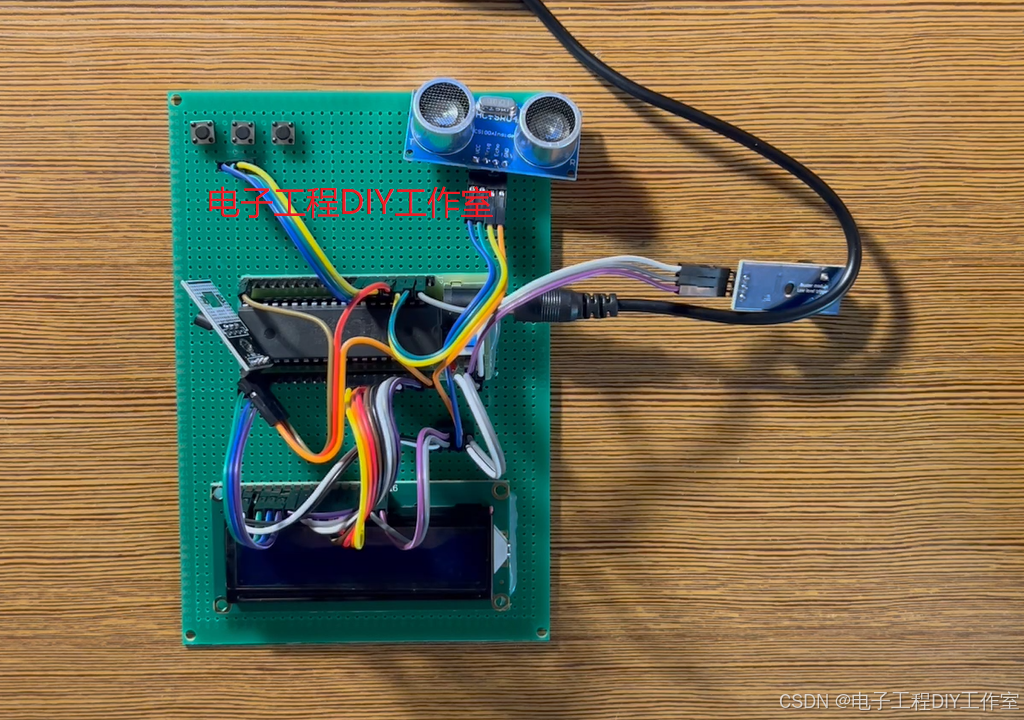

 五：实物图展示：

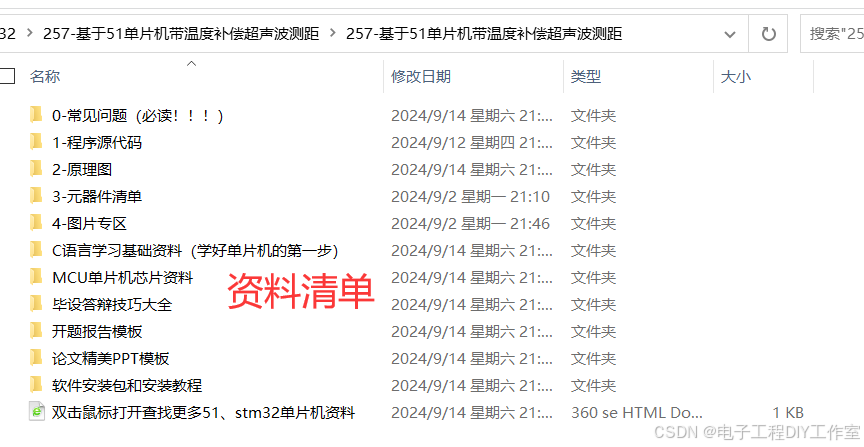

六： 资料清单展示：

资料包百度网盘下载链接

​
