一：功能介绍：

1、系统组成：采用51单片机+DS18B20温度传感器+超声波传感器+蜂鸣器+LCD1602显示屏
2、通过ds18b20采集温度，显示到LCD1602上面；
3、通过超声波传感器采集测距的距离，显示到LCD1602上面；
4、通过按键设置距离报警阈值；
5、当检测当前距离小于设置值，蜂鸣器进行报警提醒；

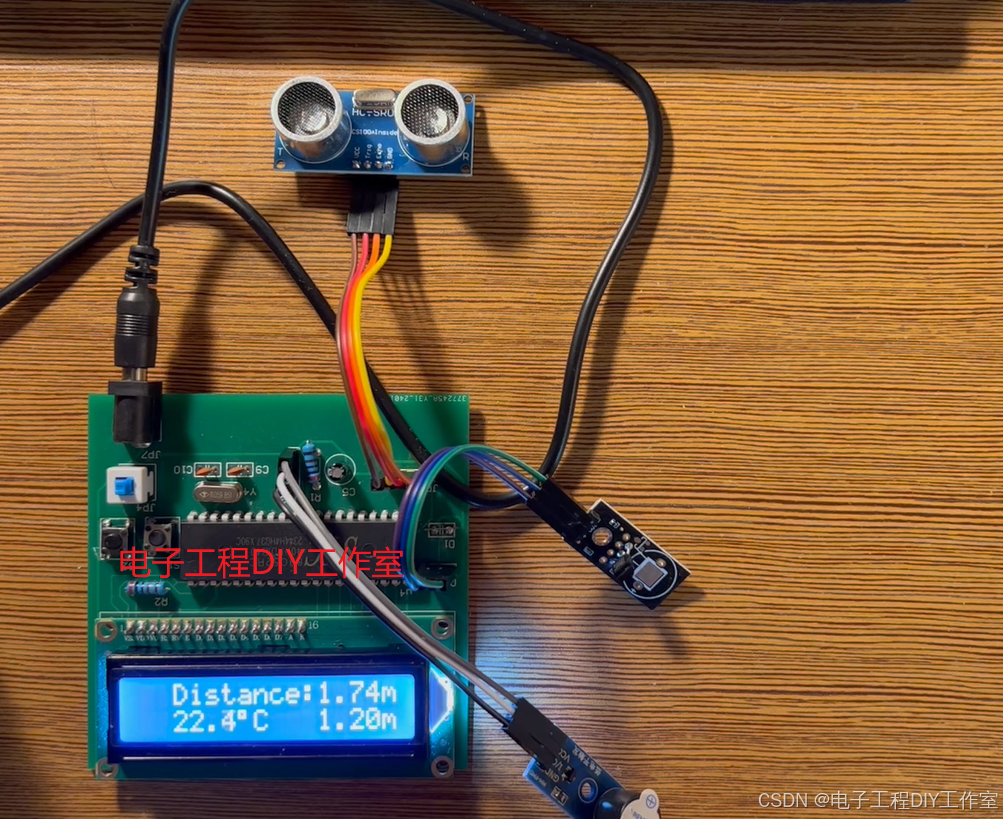

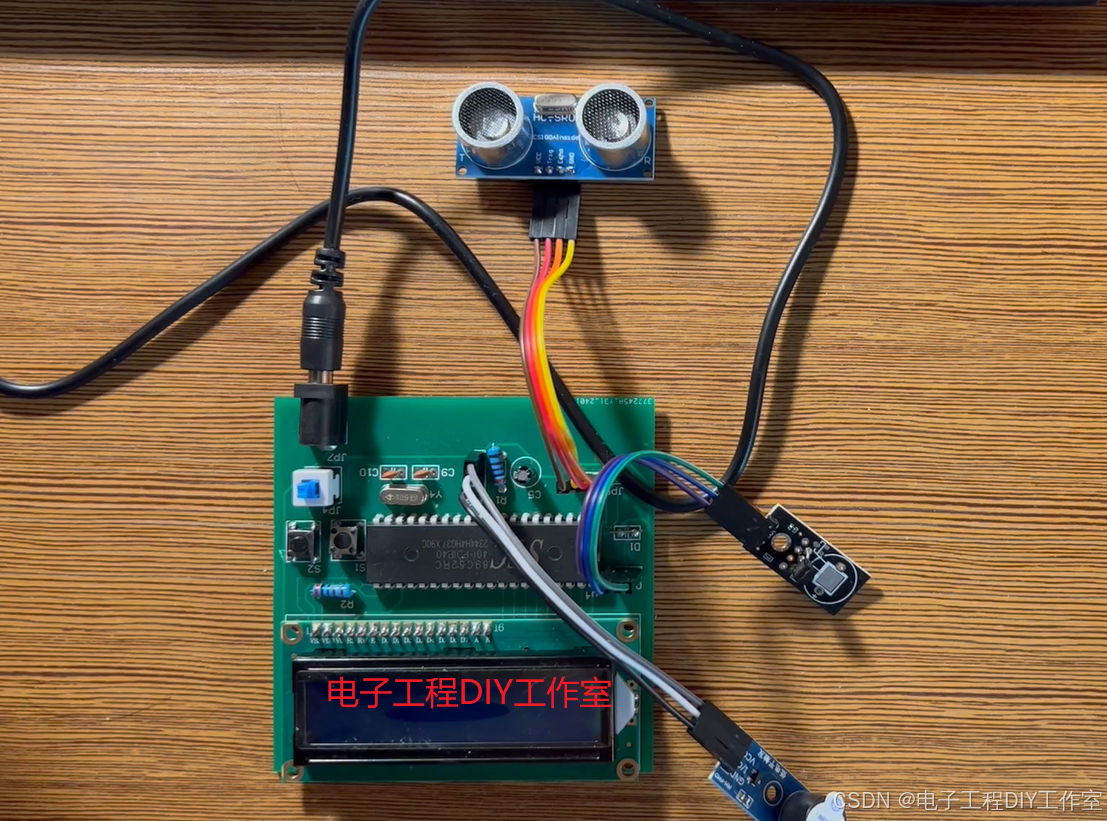

二：实物演示视频

253-基于51单片机温度补偿超声波测距LCD1602显示

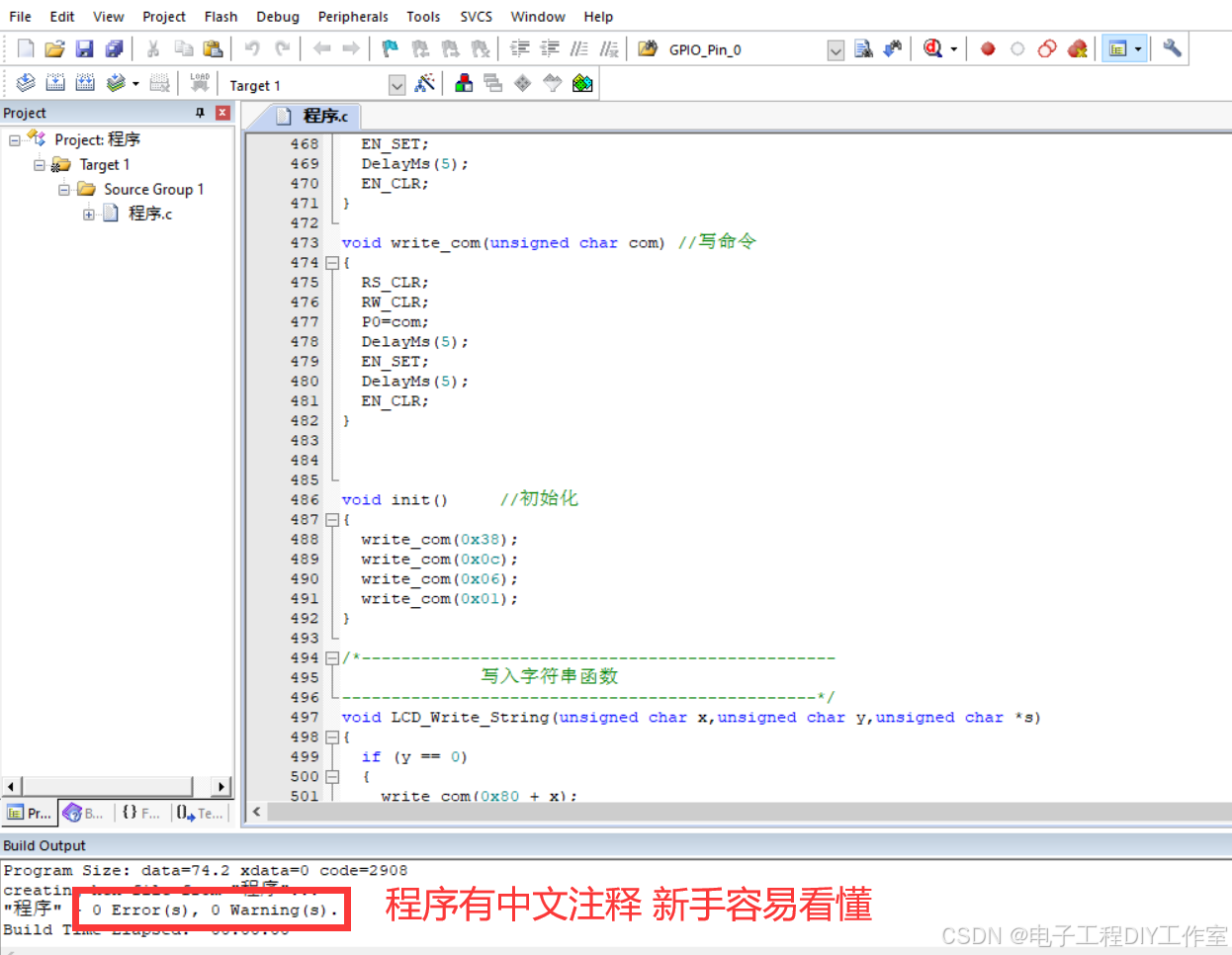

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）

main()
{
	TH0=0;
	TL0=0;
	TMOD=0X11;	//T1,T0为16位定时器
	EA=0;
	bg=0;
	n=0;
	m=0;
	z=0;
 	init();
	Init_DS18B20();	 //初始化DS18B20温度传感器
    dz=120;			 //报警定值
	bb[6]=0xdf;
	bb[7]=0x43;
	e=4;
	cc[0]=dz/100+'0';
	cc[2]=dz/10%10+'0';
	cc[3]=dz%10+'0';
	LCD_Write_String(0,0,aa);
	LCD_Write_String(11,1,cc);
	while(1)
	{
		temp=ReadTemperature();		//测量温度
		if(temp<0)				  //温度正负值判断处理
		{
	   		temp=-(temp-1);
	   		zf=1;
			bb[0]='-';
		}
		else
		{
			zf=0;
			bb[0]=' ';
		}
	  	csb=1;			                     //启动一次HC-SR04超声波测距模块
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	_nop_();
	  	csb=0;
		ET0=1;	//启动计数器T0，用以计时
		TR0=1;
		EA=1;
		j=60;	//延时
	    while(j--)
		{
		}
		csbint=1;
        j=0;
	   	while(csbint)			//判断接收回路是否收到超声波的回波
		{
			j++;
			if(j>=2500)			//如果达到一定时间没有收到回波,则将csbint置零,退出接收回波处理程序
			csbint=0;
		}
		TR0=0;
		s=TH0*256+TL0;			//读取时间数据
		TH0=0;
		TL0=0;
		wdz=0.00000607*temp;   //温度补偿计算
		if(zf==0)
		{
  			csbc=0.03315+wdz;
		}
		else csbc=0.03315-wdz;
		csbc=csbc/2;
		s=s*csbc;
		if(s<10) //测量值小于下限
		{
			cc[0]='-';
			cc[2]='-';
			cc[3]='-';
		}
		else if(s>500)	//测量值大于上限
		{
			cc[0]='C';
			cc[2]='C';
			cc[3]='C';
		}
		else
		{
			cc[0]=s/100+'0';
			cc[2]=s/10%10+'0';
			cc[3]=s%10+'0';
		}
		if(s<dz)
		{
    		fmq=0;
			bgz=s*5;
  			for (k=0;k<bgz;k++)
  			{
    			DelayUs2x(150);
  			}
		}
		fmq=1;
		bb[1]=temp/1000+0x30;
		bb[2]=temp/100%10+0x30;//显示十位
		bb[3]=temp%100/10+0x30;//显示个位
		bb[5]=temp%10+0x30; //小数
        if(zf==0)

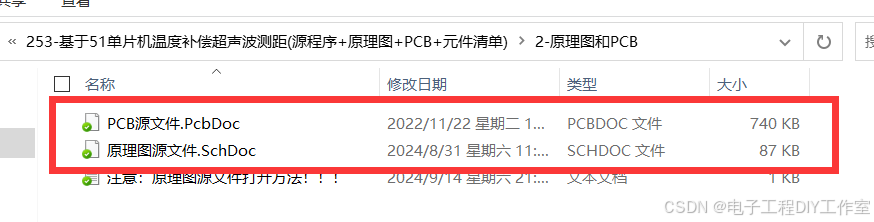

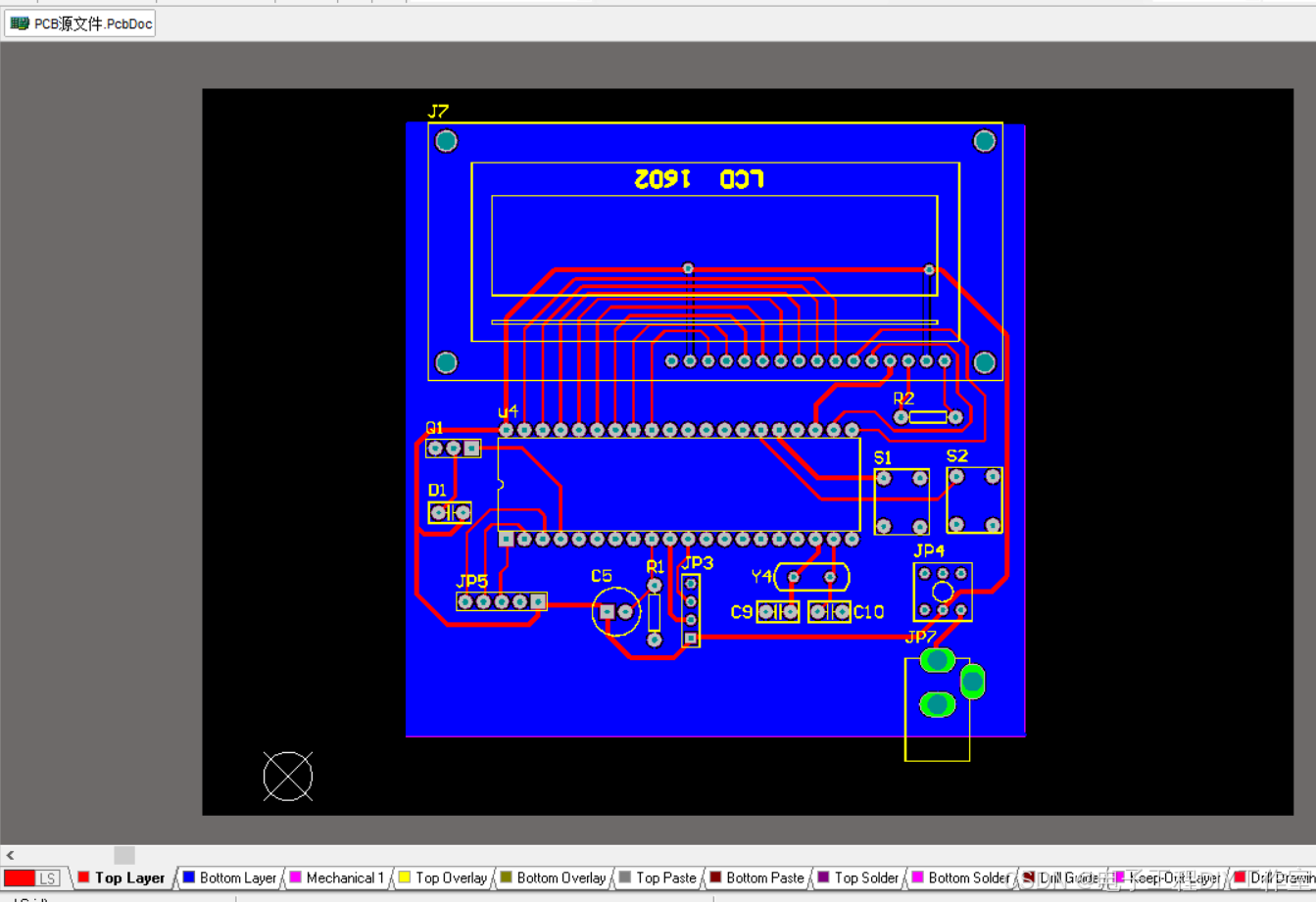

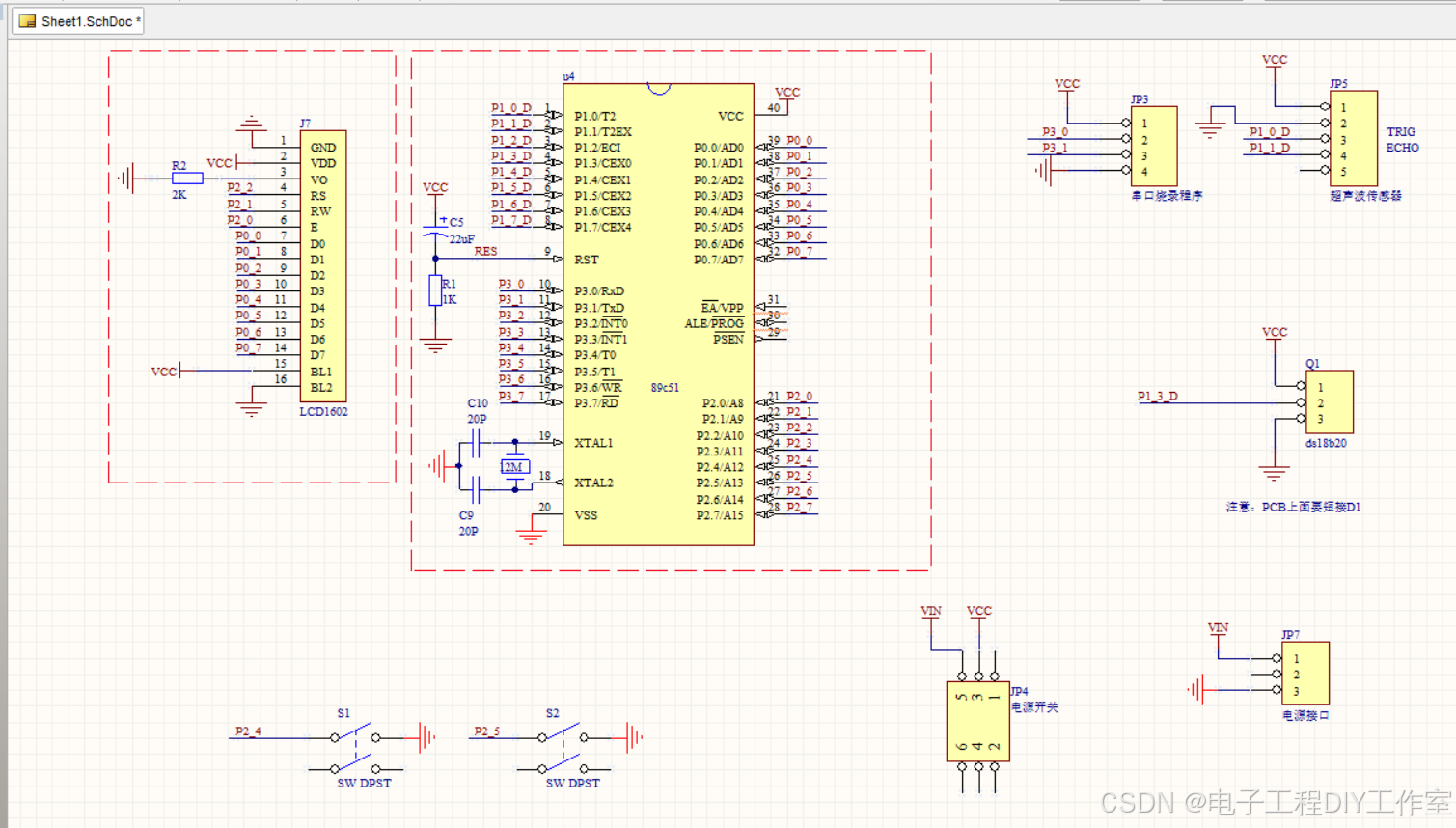

四：原理图和PCB文件展示（采用AD（Altium Designer）打开）
