Netty线程模型

IO模型

一、分类

BIO: 同步阻塞IO

NIO: 非阻塞同步IO

AIO: 非阻塞异步IO

二、区别分类

2.1 什么是阻塞

阻塞和非阻塞：

阻塞和非阻塞是相对于CPU来说的，持续占有CPU为阻塞，从磁盘读取数据到内核态的过程

2.2 什么是同步

同步和异步：

同步异步是相对于业务流程来说的，同步，前一步完成才能继续后面流程否则等待，从内核态到用户态的过程

IO操作分两个阶段

第1个阶段：等待数据准备好(从外部设备磁盘或网络读到内核缓冲区)；
第2个阶段：采用系统调用(内核进程),操作系统内核将数据从内核缓冲区读到用户空间。
第1阶段花费的时间远远大于第2阶段。

三、Netty的线程模型

3.1、reactor单线程模型

        Select 是前面 I/O 复用模型介绍的标准网络编程 API，可以实现应用程序通过一个阻塞对象监听多路连接请求Reactor对象，通过 Select 监控客户端请求事件，收到事件后通过 Dispatch 进行分发如果是建立连接请求事件，则由 Acceptor 通过 Accept 处理连接请求，然后创建一个Handler 对象处理连接完成后的后续业务处理如果不是建立连接事件，则 Reactor 会分发调用连接对应的 Handler 来响应 Handler 会完成 Read ==》 业务处理 ==》Send 的完整业务流程。

 3.2  单 Reactor 多线程

Reactor 对象通过select 监控客户端请求事件, 收到事件后，通过dispatch进行分发，如果建立连接请求, 则由Acceptor 通过accept 处理连接请求, 然后创建一个Handler对象处理完成连接后的各种事件如果不是连接请求，则由reactor分发调用连接对应的handler 来处理，handler 只负责响应事件，不做具体的业务处理,通过read 读取数据后，会分发给后面的worker线程池的某个线程处理业务worker 线程池 会分配独立线程完成真正的业务，并将结果返回给handler，handler收到响应后，通过send 将结果返回给 client。

3.3 主从 Reactor 多线程

        Reactor主线程只负责accept建立连接，然后分发给Reactor子线程再次进行分发处理。

四、netty线程模型

学习连接：Netty线程模型_顽石九变的博客-优快云博客

BossGroup 线程维护Selector , 只关注Accecpt；
当接收到Accept事件，获取到对应的SocketChannel, 封装成 NIOScoketChannel并注册到 Worker 线程(事件循环)，并进行维护；
当Worker线程监听到selector 中通道发生自己感兴趣的事件后，就进行处理(就由handler)， 注意 handler 已经加入到通道。

Nett y抽象出两组线程池：BossGroup 和 WorkerGroup
BossGroup 专门负责接收客户端的连接
WorkerGroup 专门负责网络的读写
BossGroup 和 WorkerGroup 类型都是 NioEventLoopGroup，NioEventLoopGroup 相当于一个 事件循环组，这个组中 含有多个事件循环 ，每一个事件循环是 NioEventLoop，NioEventLoop 表示一个不断循环的执行处理任务的线程，每个NioEventLoop 都有一个selector , 用于监听绑定在其上的socket的网络通讯。
NioEventLoopGroup 可以有多个线程, 即可以含有多个NioEventLoop
每个BossGroup 中的 NioEventLoop 循环执行的步骤：
1）轮询accept 事件。
2）处理accept 事件，与client建立连接 , 生成 NioScocketChannel，并将其注册 Worker Group 上的某个 NIOEventLoop 上的 selector。
3）处理任务队列的任务，即 runAllTasks。
每个 Worker Group 中的 NIOEventLoop 循环执行的步骤：
1）轮询 read/write 事件
2）处理 I/O 事件， 即 read/write 事件，在对应的 NioScocketChannel 上处理
3）处理任务队列的任务 ， 即 runAllTasks
        每个Worker NIOEventLoop 处理业务时，会使用 pipeline(管道)。pipline中包含了 channel，即通过pipline可以获取到对应的 channel，并且pipline维护了很多的 handler(处理器)来对我们的数据进行一系列的处理。
handler(处理器) 有Netty内置的，我们也可以自己定义。

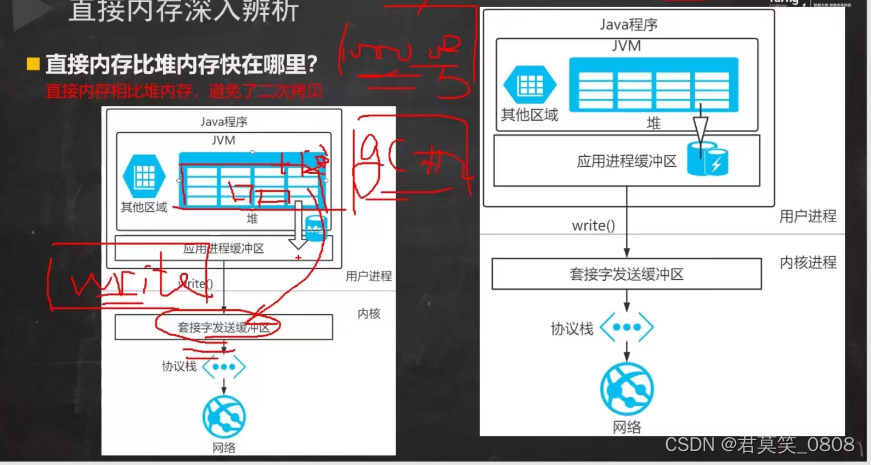

五、直接内存访问为什么比堆内存快

5.1 堆内存访问

        如果是堆内存访问，堆内存->直接内存->socket缓冲区，为了防止垃圾回收内存地址变化数据拷贝错误或者失败。

5.2 直接内存访问

        如果是直接内存访问，则直接从堆内存->socket缓冲区；节省了大部分时间

六、 零拷贝

 零拷贝分多种分别涉及到的技术为：DMA, mmap, fileSend, slice, 零拷贝

物理 升级实现零拷贝 将一部分拷贝工作 从 CPU -> DMA，减少了一次cpu使用

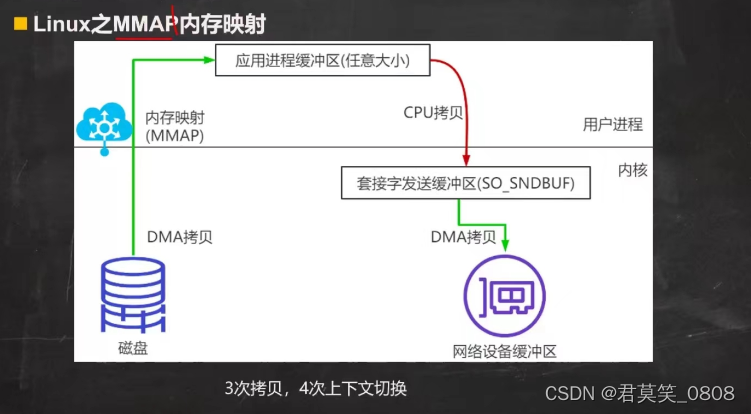

mmap 用户态内存映射到内核态？

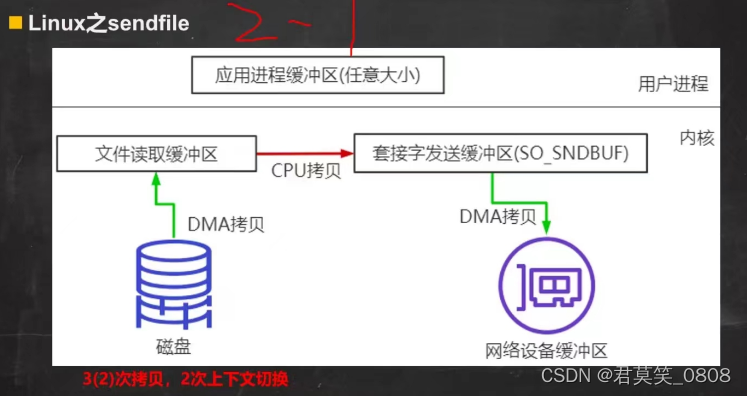

fileSend 实现内核之间的数据拷贝，略过用户态，内核态的socket和内存建立映射，cpu只需要传送index和大小即可

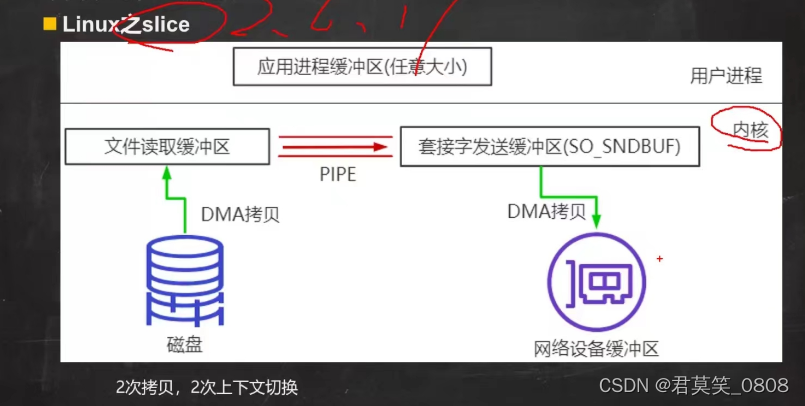

slice 建立pipe管道，不再使用cpu进行零拷贝，linux 2.6.17之后才有的？

6.1 原始内存拷贝

buffer = FIle.read;

Socket.send(buffer);  涉及四次内存拷贝

引入硬件DMA，减少2次CPU拷贝，改用DMA拷贝

Java 两种zero-copy零拷贝技术mmap和sendfile的介绍_sendfile没法修改数据-优快云博客





参考链接：redis的IO多路复用以及select，epoll的演进 - 墨天轮

7、NettyClient持续发送造成的oom

Netty使用案例 -发送队列积压导致内存泄漏（一）_netty nioeventloopgroup 内存过高_青0721松的博客-优快云博客

8、Netty架构模型

Netty 的整体架构是怎样的？ - 掘金
