RT-Thread实战笔记|MPU6050使用详解及DMP姿态解算

本文介绍了如何在RT-Thread操作系统中使用MPU6050传感器,通过IIC通信获取数据。详细讲解了MPU6050的基本功能、硬件连接、软件包使用以及DMP库的移植和数据解算。通过实例展示了如何注册IIC设备、初始化MPU6050以及获取并解析六轴数据。

小伙伴们大家好,好久不更新RT-Thread实战笔记啦,今天来搞一搞MPU6050,话不多说,淦!

本章源码获取

欢迎文末留言区或者公众号后台回复“MPU6050”即可获取本教程源码

MPU6050简介

某宝买的,吃灰许久了...

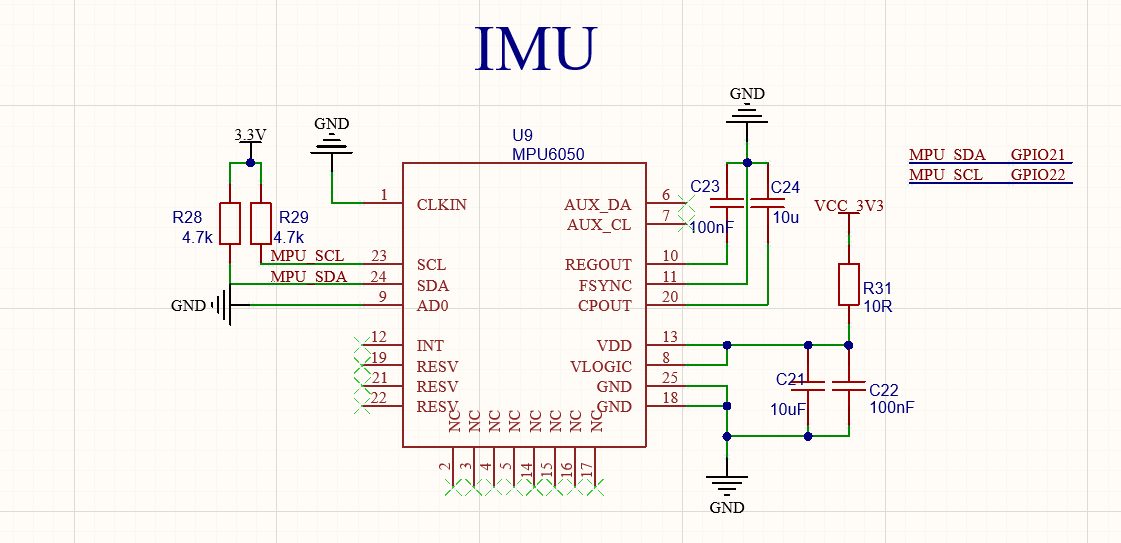

有钱,不想受那鸟气的,看这个,自己画一个,对比价格,我劝你买个吧,知道自己行就行了...

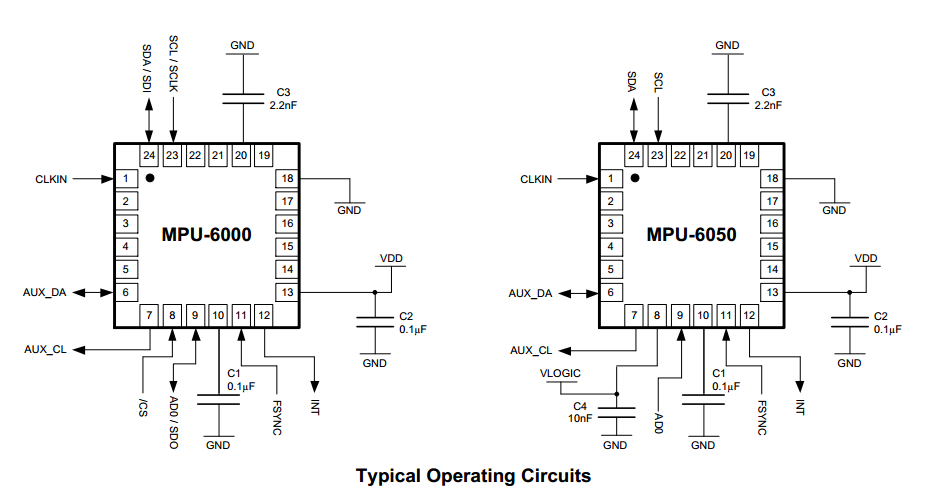

典型用法:

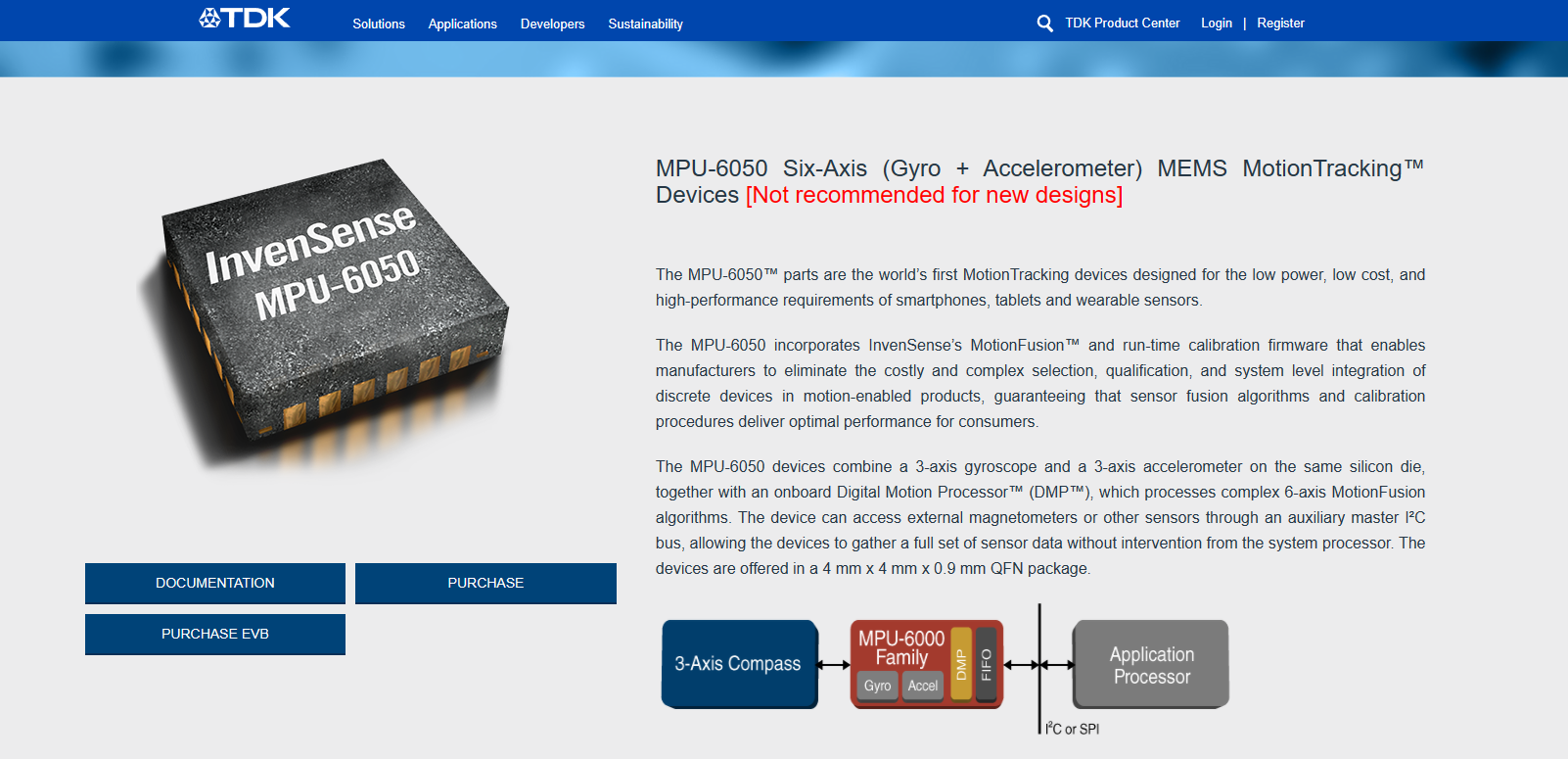

可在官网下载最新的芯片手册和寄存器映射和描述,参看:MPU6050 官网

基本功能:

MPU-60X0是世界上第一款集成 6 轴MotionTracking设备。它集成了3轴MEMS陀螺仪,3轴MEMS加速度计,以及一个可扩展的数字运动处理器 DMP( DigitalMotion Processor),可用I2C接口连接一个第三方的数字传感器,比如磁力计。扩展之后就可以通过其 I2C或SPI接口输出一个9轴的信号( SPI接口仅在MPU-6000可用)。 MPU-60X0也可以通过其I2C接口连接非惯性的数字传感器,比如压力传感器。

MPU-60X0对陀螺仪和加速度计分别用了三个16位的ADC,将其测量的模拟量转化为可输出的数字量。为了精确跟踪快速和慢速的运动,传感器的测量范围都是用户可控的,陀螺仪可测范围为±250, ±500, ±1000, ±2000°/秒( dps),加速度计可测范围为±2, ±4,±8, ±16g。

一个片上1024字节的FIFO,有助于降低系统功耗。和所有设备寄存器之间的通信采用 400kHz的 I2C接口或 1MHz的 SPI接口( SPI仅MPU-6000可用)。 对于需要高速传输的应用, 对寄存器的读取和中断可用 20MHz的SPI。另外,片上还内嵌了一个温度传感器和在工作环境下仅有±1%变动的振荡器。芯片尺寸4×4×0.9mm,采用QFN封装(无引线方形封装),可承受最大 10000g的冲击,并有可编程的低通滤波器。

关于电源, MPU-60X0可支持 VDD范围 2.5V±5%, 3.0V±5%,或 3.3V±5%。另外MPU-6050还有一个 VLOGIC引脚,用来为 I2C输出提供逻辑电平。 VLOGIC电压可取1.8±5%或者VDD。

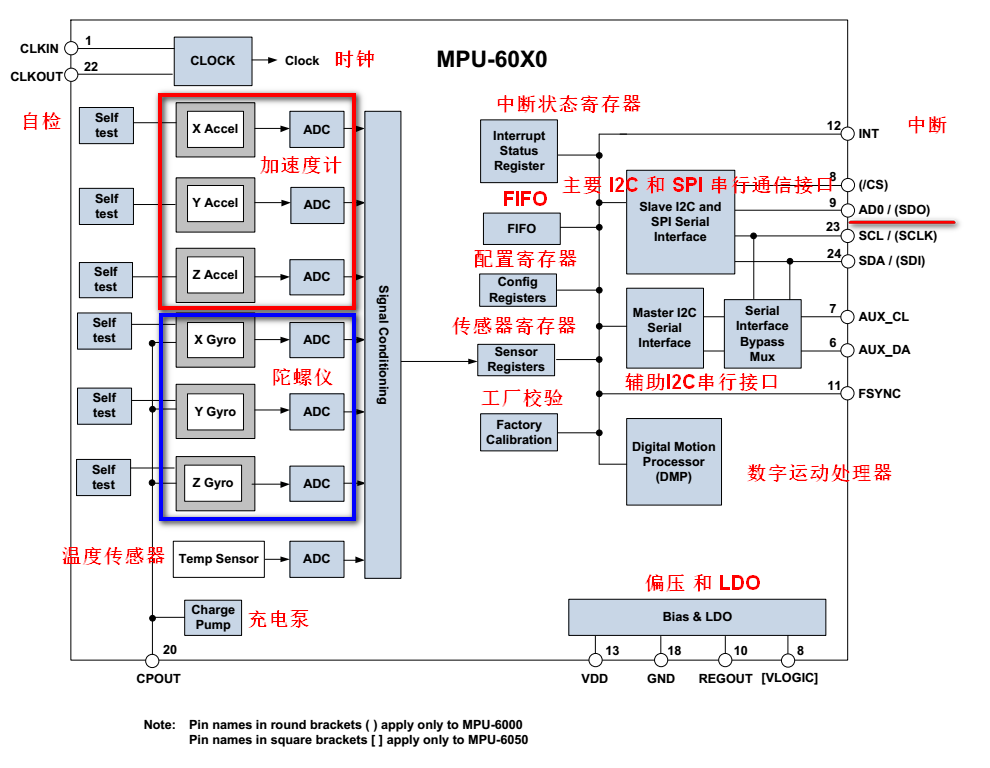

系统结构图:

通信接口:

MPU-60X0使用 SPI(仅MPU-6000)或 I2C 串行通信至系统处理器接口。 与系统处理器通信时,MPU-60X0始终充当从属设备。 LSB的 I2C 从地址的地址由引脚9(AD0)设置(一般接地),本次采用的是IIC的通讯方式,顺便学习一下rt-thread的IIC设备驱动。

六轴,代表的是它内置了一个三轴 MEMS 陀螺仪、一个三轴 MEMS 加速度计,一个数字运动处理引擎(DMP)。它还有用于第三方的数字传感器接口的辅助 I2C 串行接口,比如当辅助 I2C 串行接口连接到一个三轴磁力计,MPU6050 能提供一个完整的九轴融合输出到其主 I2C 端口。

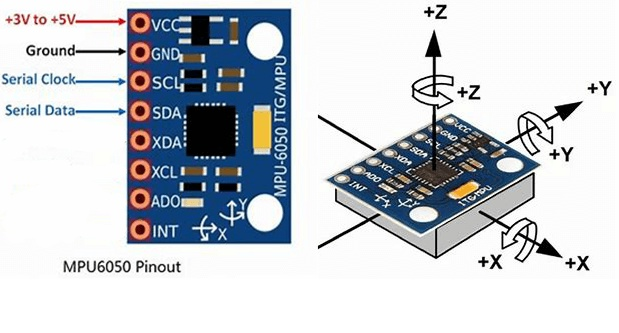

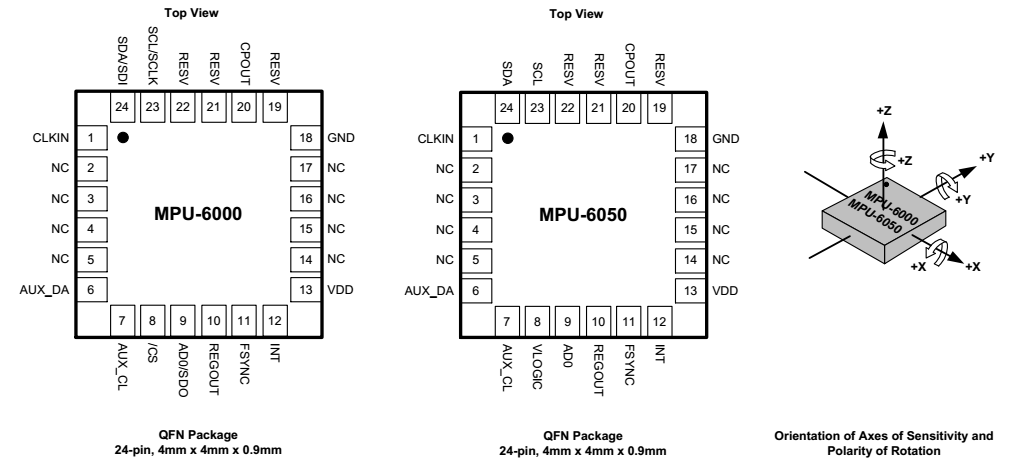

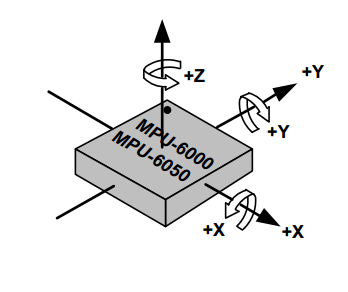

下图标明了传感器的参考坐标系( XYZ组成右手系)以及 3个测量轴和旋转方向。

旋转的正向可用右手螺旋定则判断

数字运动处理器(DMP):

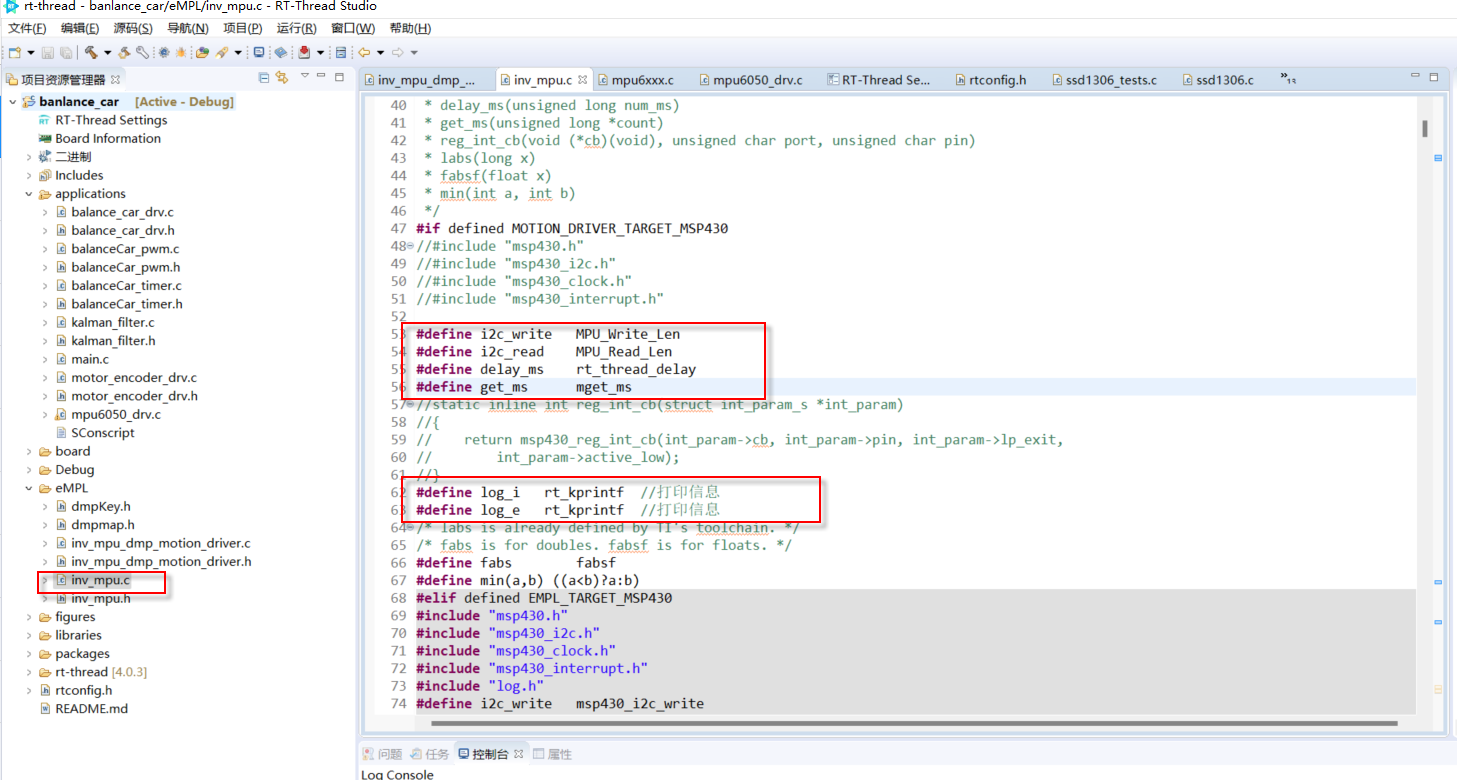

DMP就是MPU6050内部的运动引擎,全称Digital Motion Processor,直接输出四元数,可以减轻外围微处理器的工作负担且避免了繁琐的滤波和数据融合。Motion Driver是Invensense针对其运动传感器的软件包,并非全部开源,核心的算法部分是针对ARM处理器和MSP430处理器编译成了静态链接库,适用于MPU6050、MPU6500、MPU9150、MPU9250等传感器。

FIFO

MPU-60X0包含一个可通过串行接口访问的1024字节FIFO寄存器。 FIFO配置寄存器决定哪个数据写入FIFO。 可能的选择包括陀螺仪数据,加速计数据,温度读数,辅助传感器读数和 FSYNC 输入。 FIFO 计数器跟踪 FIFO 中包含的有效数据字节数。 FIFO寄存器支持突发读取。 中断功能可用于确定新数据何时可用。

MPU6050的涉及的东西还是很多的,小飞哥也只是简单了解了一些,小伙伴们可以查看手册或者百度,很多优秀的介绍,就不再啰嗦啦

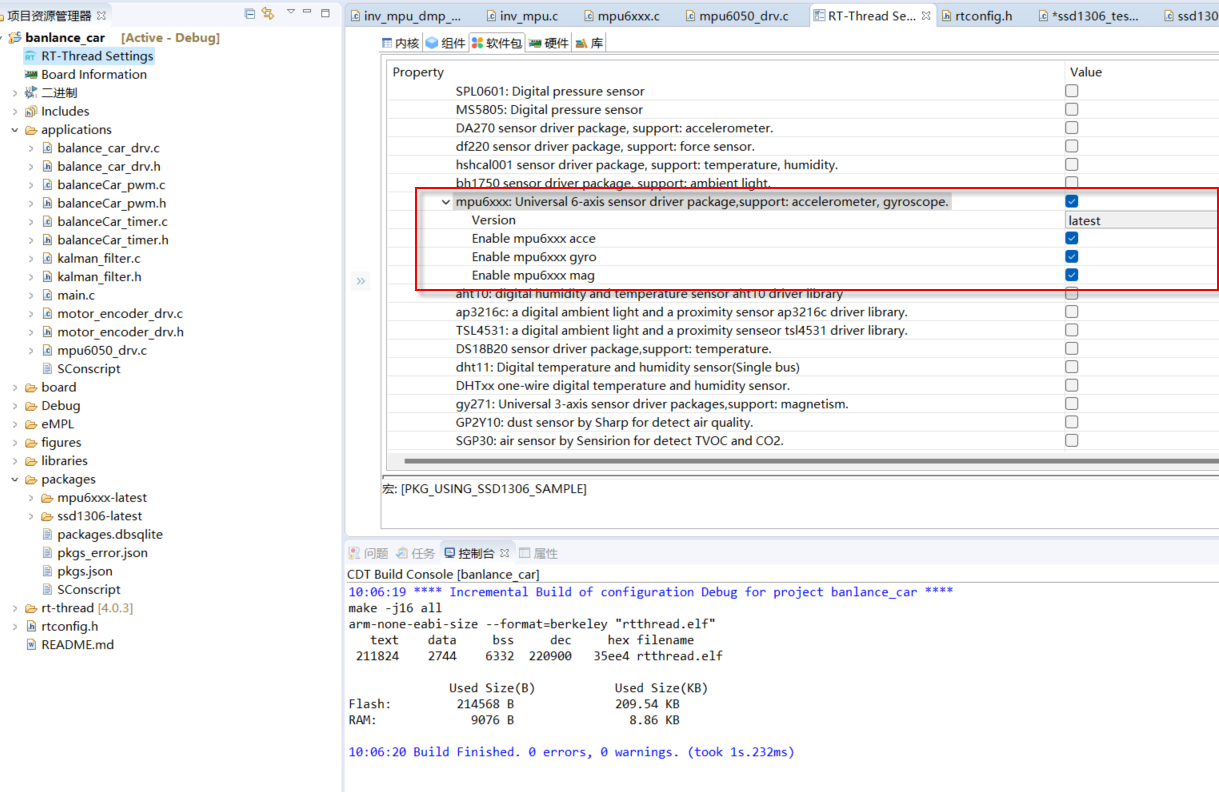

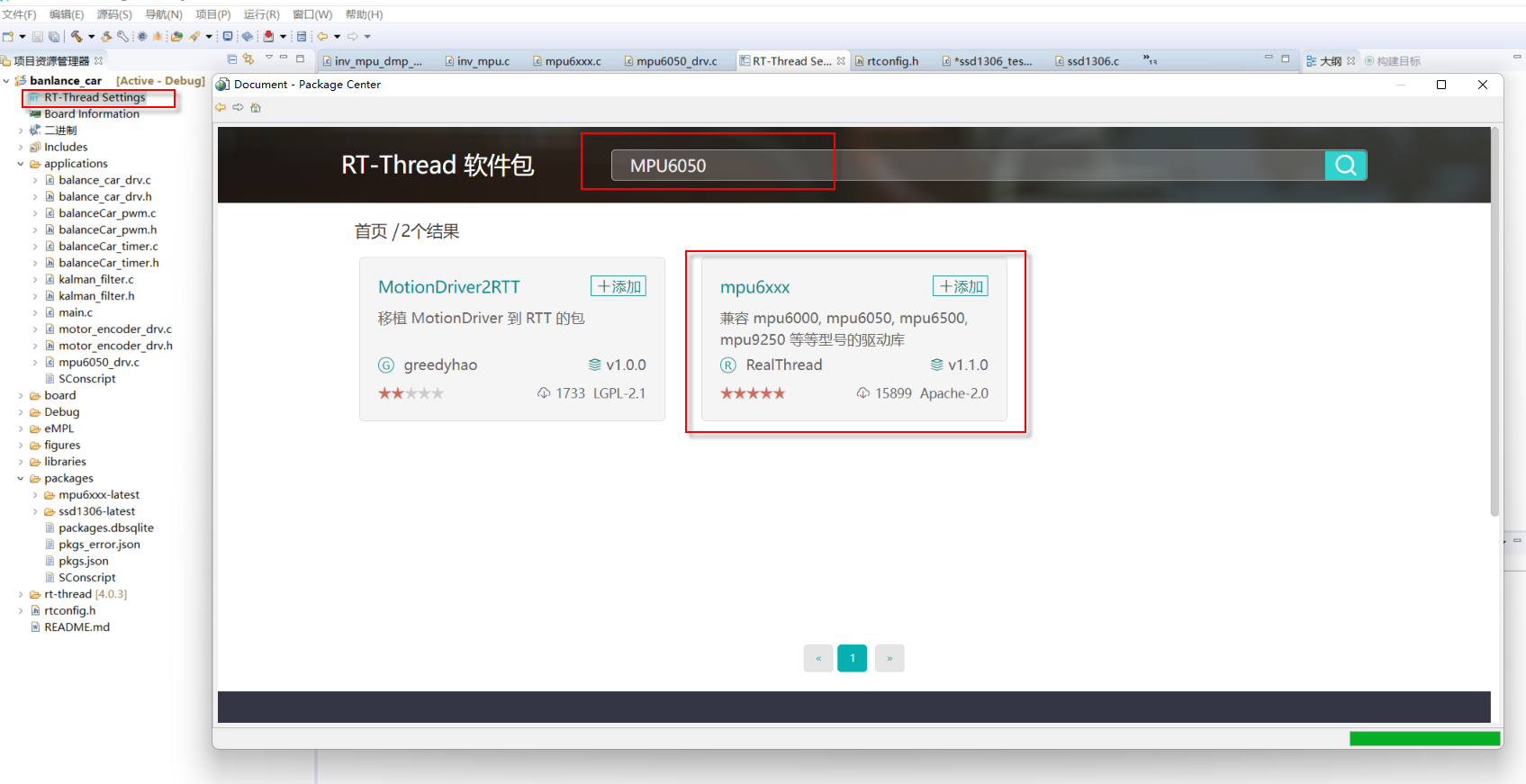

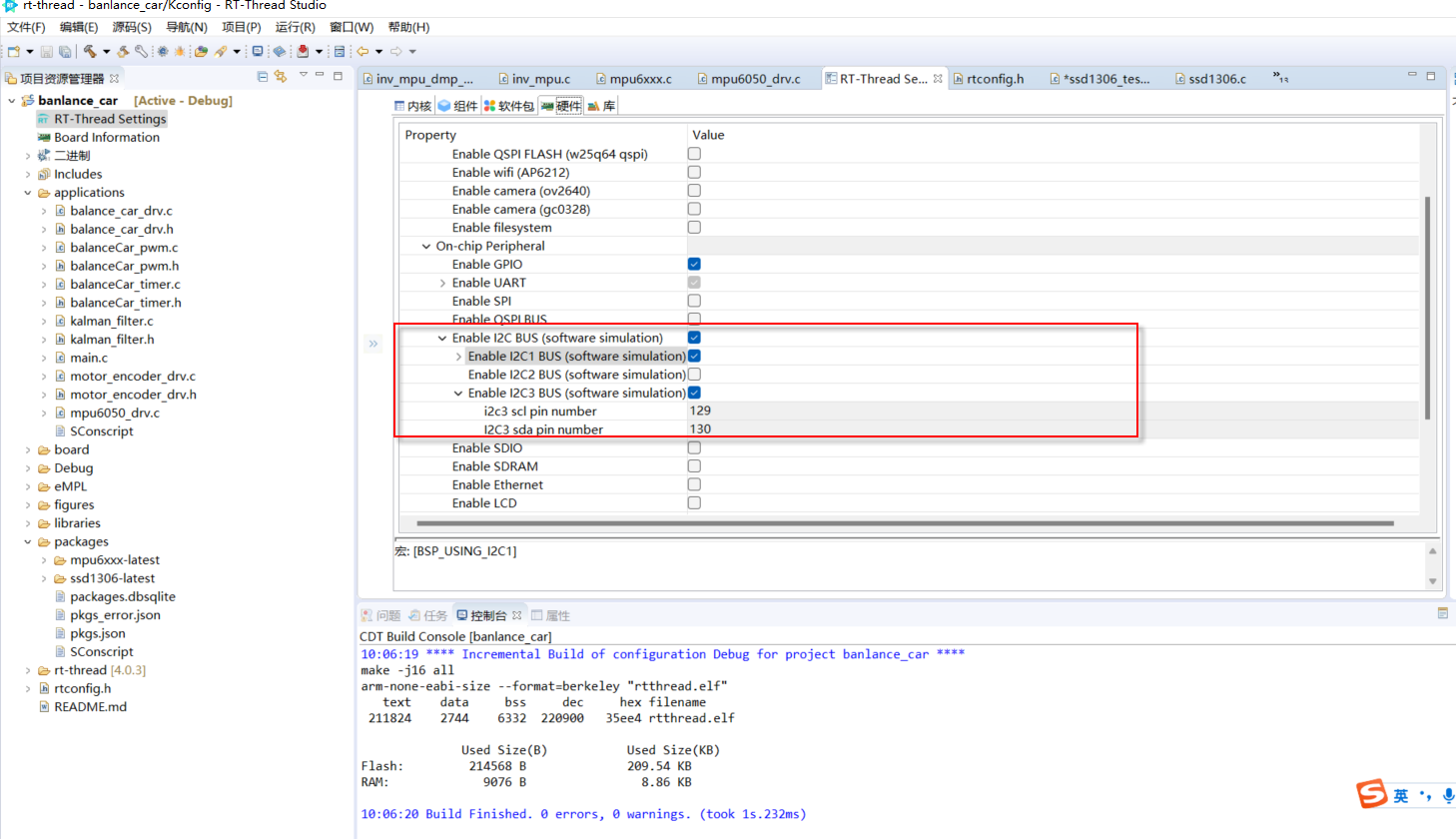

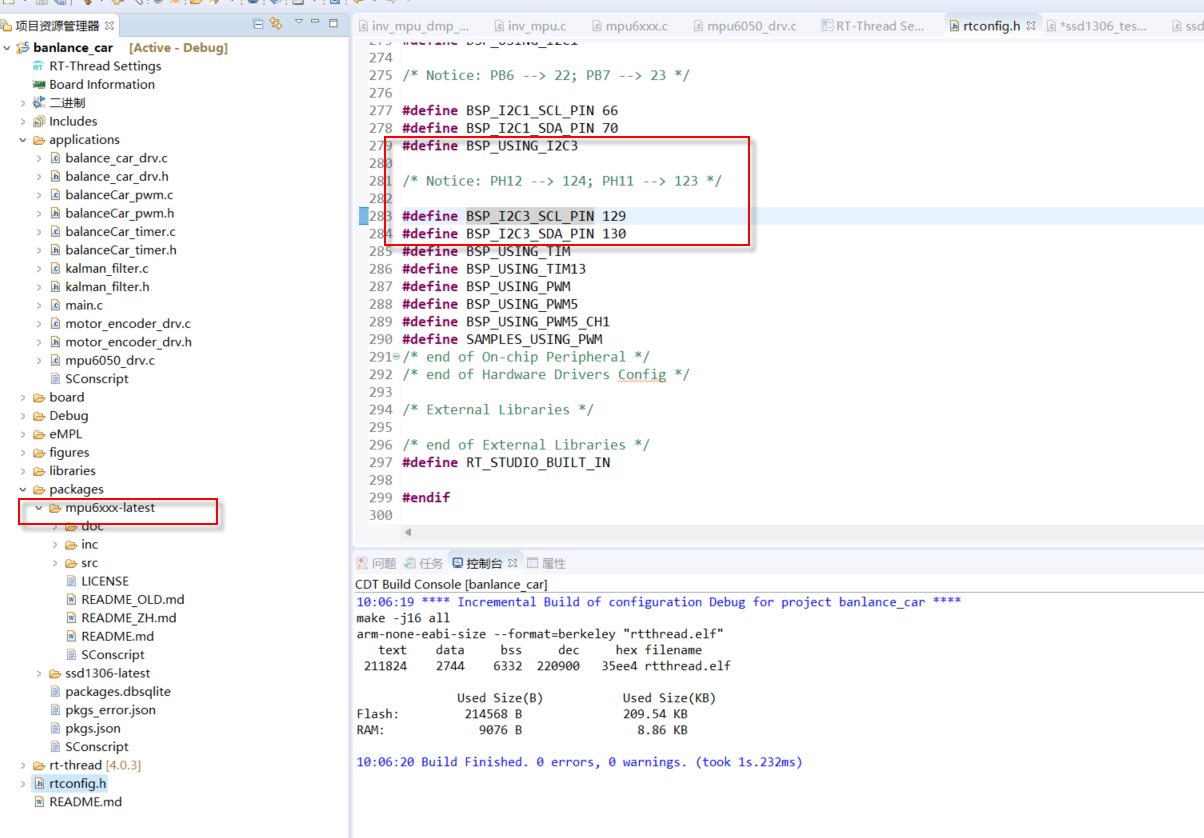

rt-thread软件包使用

硬件连接

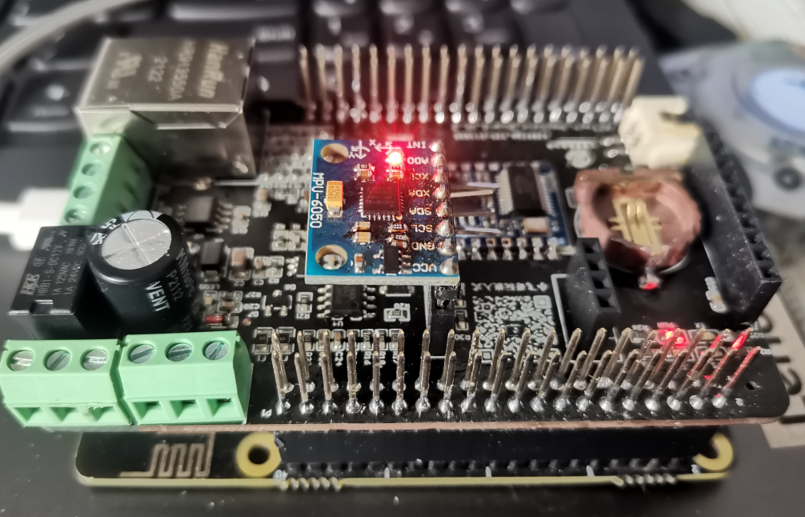

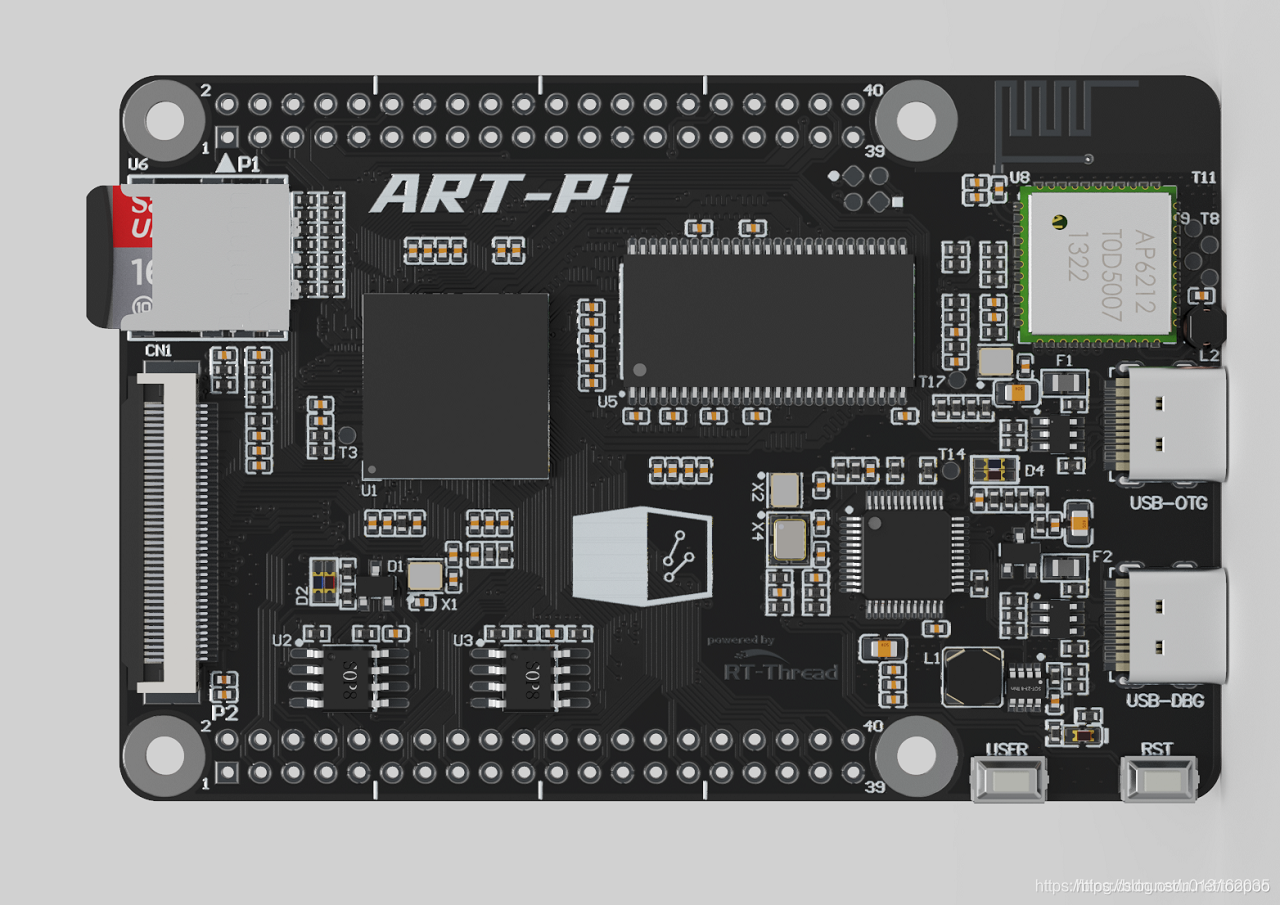

小飞哥使用的是ART-PI及ART-PI扩展板(12月份即将开源发布)

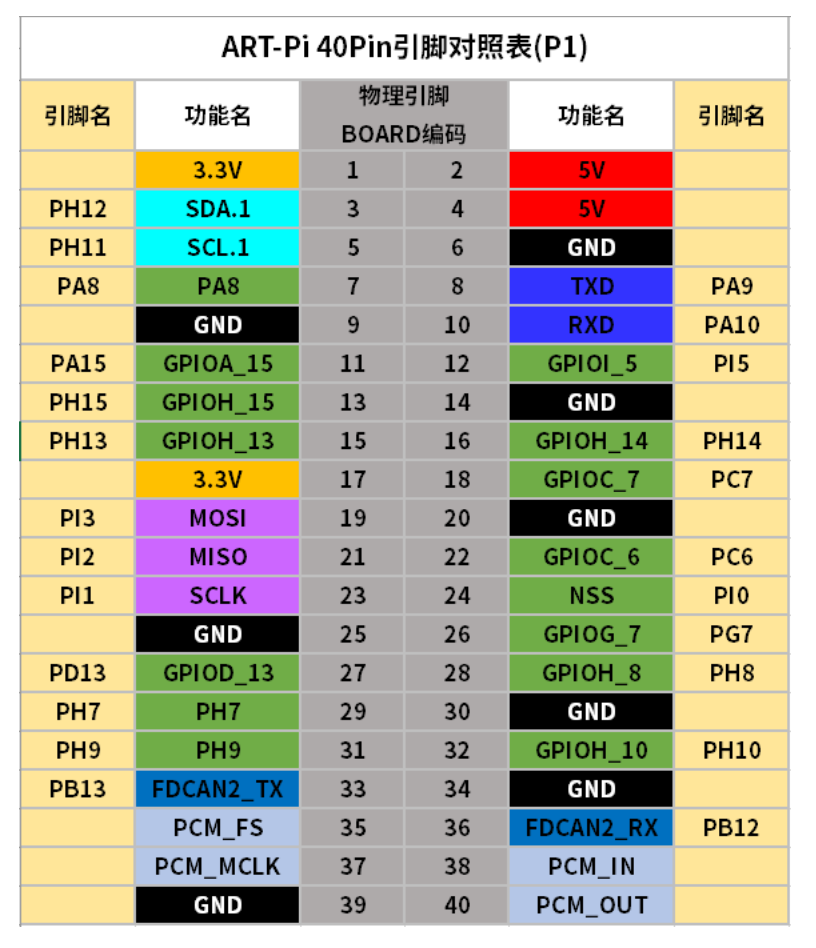

使用到的引脚为:

MCU MPU6050
3.3V VCC
GND GND
PI2 SDA
PI1 SCL

小伙伴们可以还根据自己的MCU及使用到的引脚,模拟的IIC,自己看着选就可以啦

### MPU6050 中断处理教程及常见问题 #### 中断配置与实现 对于 MPU6050 的中断处理,通常涉及到定时器中断用于定期读取传感器数据并执行姿态。具体来说,在 TIM1 配置中,可以在其中断回调函数中触发 MPU6050 姿态与控制操作,设定的中断周期为 3 ms[^2]。 为了确保稳定的性能表现,建议采用固定频率的定时器来管理这些任务,这样不仅可以保持系统的实时响应能力,还能有效减少由于外部干扰引起的误差累积。 #### 数据同步机制 当通过 I²C 接口访问 MPU6050 获取原始数据时,应当注意数据的一致性和完整性。这可以通过启用硬件级的数据准备就绪 (Data Ready, DRDY) 中断功能来达成。一旦新的测量结果可用,DRDY 引脚会自动拉低通知微控制器进行一次完整的寄存器更新过程[^1]。 #### 软件包集成指南 针对 MPU6050 的驱动程序安装和初始化流程,可以从 RT-Thread 官方提供的 mpu6050 软件包入手学习。该软件包包含了必要的头文件、源码以及示例项目,能够帮助开发者快速搭建基于 MPU6050 的应用环境[^3]。 #### 上电自检与调试技巧 在实际部署过程中,观察到的现象是:上电瞬间 MPU6050 板上的绿色 LED 应点亮作为正常工作的标志;而当固件成功烧录至目标板后,如果串行端口处于活动状态,则相应的指示灯应持续闪烁以确认通信链路畅通无阻[^4]。 #### 故障排查要点 遇到无法接收到预期输出或者设备行为异常的情况时,可按照以下几点来进行初步诊断: - **检查连线**:验证所有物理连接是否牢固可靠; - **校验参数设置**:重新审视所使用的各种配置选项是否有误; - **测试单独组件**:尝试独立运行各个子系统排除相互影响的可能性; - **查阅日志记录**:利用调试工具捕获更多内部运作细节辅助定位根源所在。 ```cpp // 示例代码片段展示如何注册一个简单的IIC事件处理器 void setup() { Wire.begin(); // 初始化MPU6050... } void loop() { if(Wire.requestFrom(MPU_ADDR, 1)) { int dataReady = Wire.read(); if(dataReady & B10000000){ readSensorData(); // 当检测到新数据准备好时调用此函数 } } } ```
