NucleoH7A3ZIQ与ADP-L610-Arduino直插进行串口通信经验分享

Weasker威斯克

于 2021-07-23 18:27:36 发布

阅读量1.1k

点赞数 1

分类专栏： Nucleo 文章标签： stm32 嵌入式单片机经验分享

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/qq_16175499/article/details/119041819

版权

本文分享了NucleoH7A3ZIQ单片机通过串口与ADP-L610-Arduino直插通信的经验，详细介绍了如何解决CubeMX配置中RX/TX引脚错误的问题，通过启用USART6的引脚交换功能实现正确通信。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

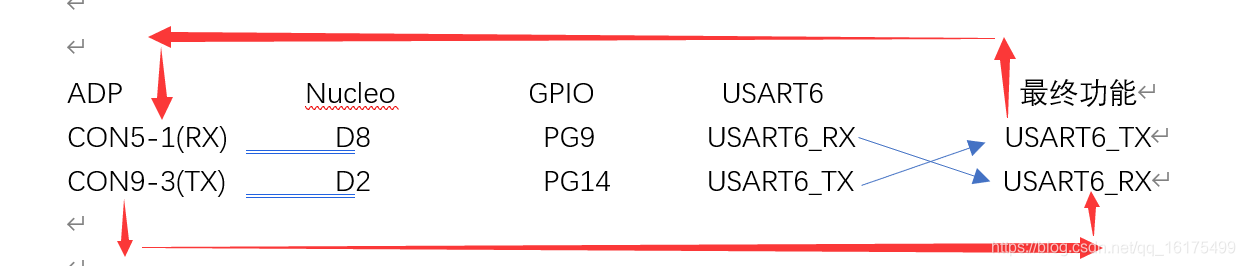

总体思路
在这里插入图片描述

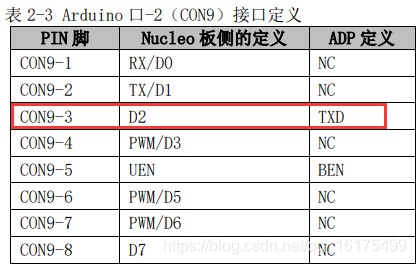

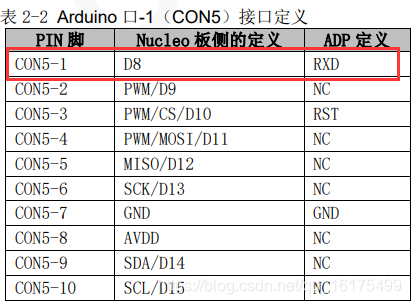

1.ADP的RXD(CON5-1)和TXD(CON9-3)对应Nucleo144的D8和D2,Nucleo144的D8和D2对应PG9和PG14。
在这里插入图片描述

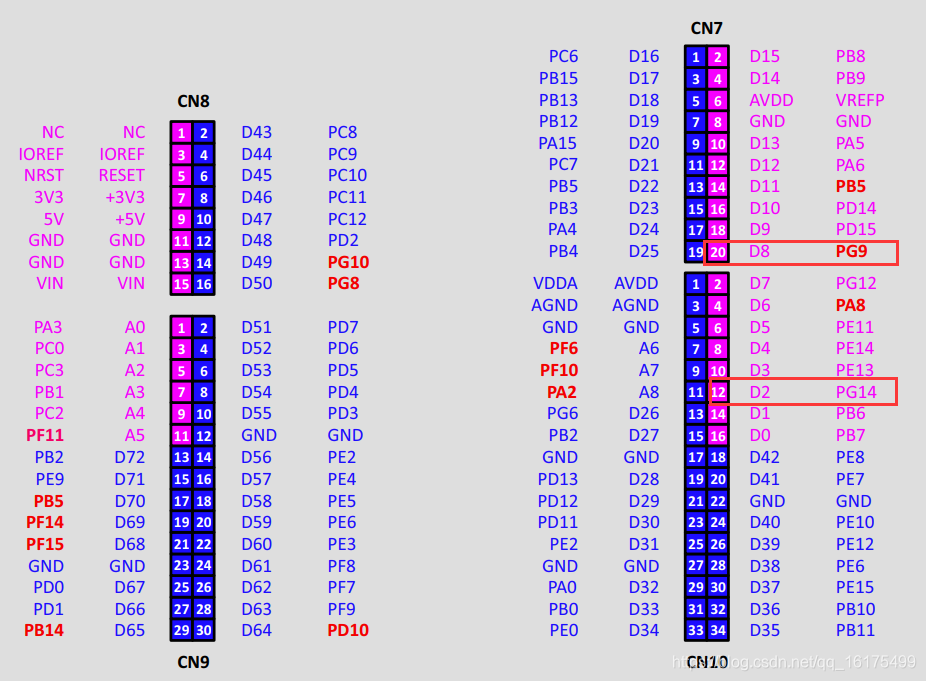

2.Nucleo144的D8和D2对应PG9和PG14。

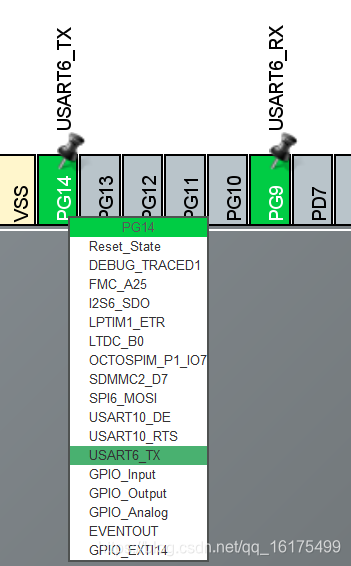

3.此时D8应该是TXD，D2是RXD，然而CubeMx配置时这两处引脚对应的分别为RXD和TXD，无法直接使用。

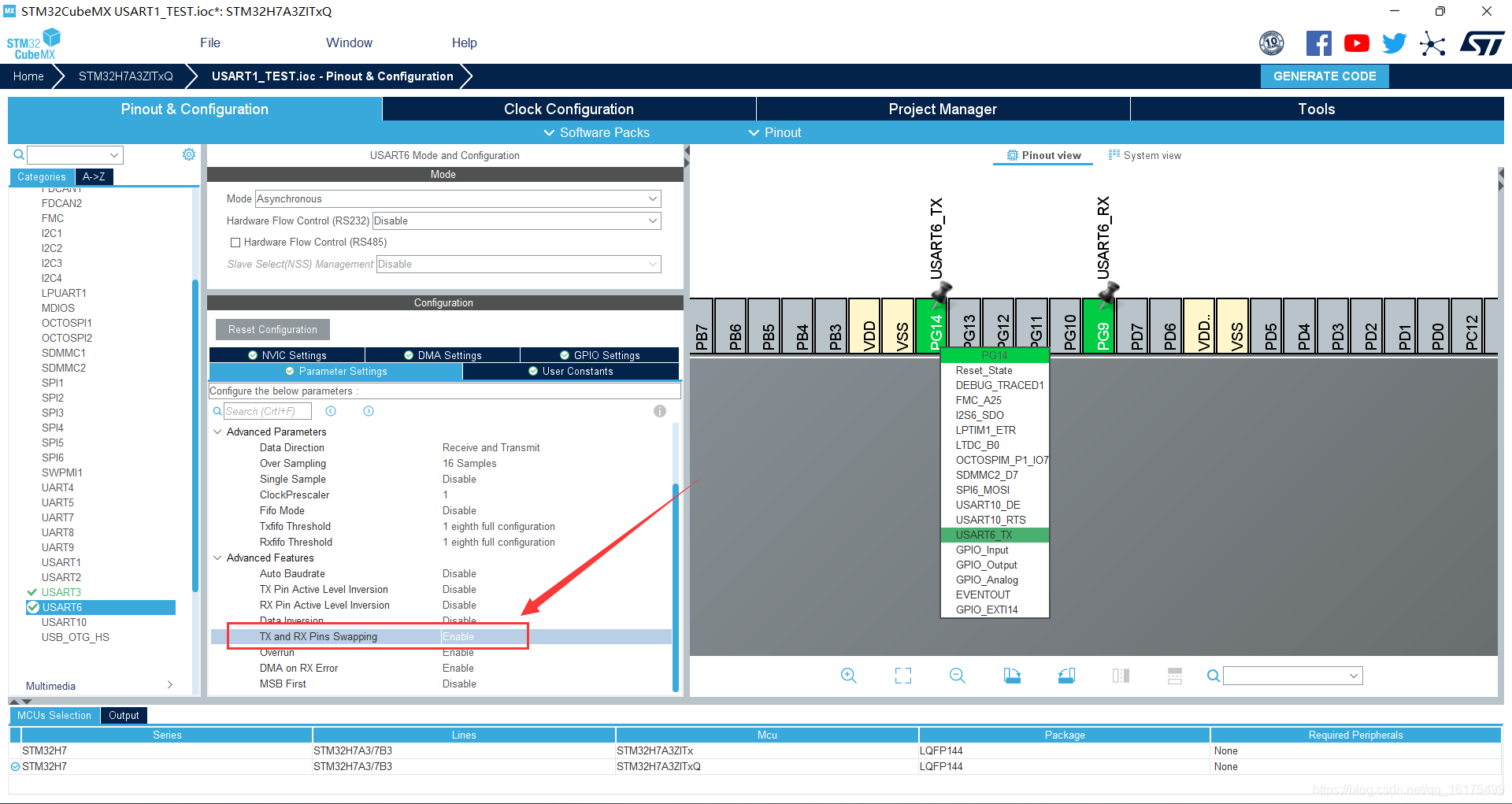

4.H7的特有功能之一就是交换RX/TX引脚。此时只需在USART6的配置菜单中，将左下角的TX and RX Pins Swapping设为Enable即可。
在这里插入图片描述

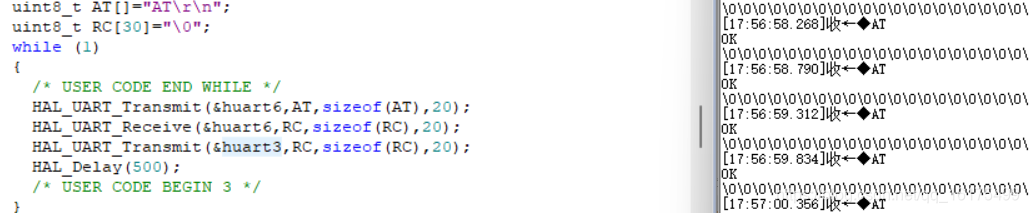

5.这时点击生成工程后直接使用USART6即可与ADP通信。
