在命令行下用cmake交叉编译可在android中运行的so包



工具安装

1. NDK，（下载地址：http://tools.android-studio.org/）
2. CMake

交叉编译方式

• 一是用NDK自带的工具链
• 二是使用独立工具链

方式一步骤

一、按照JNI的实现方式建一个工程

JNI的实现大概有以下几步：

1. 编写带有 native 方法的 Java 类
2. 生成该类扩展名为 .h 的头文件
3. 创建该头文件的 C/C++ 文件，实现 native 方法
4. 将该 C/C++ 文件编译成动态链接库
5. 在Java 程序中加载该动态链接库

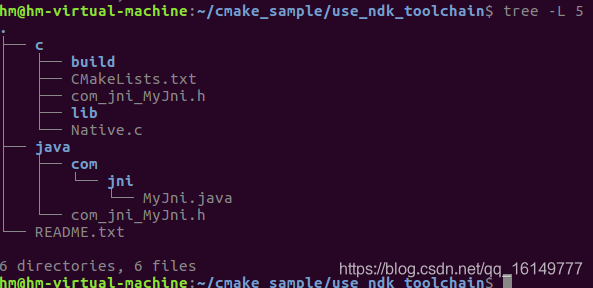

最后建好的工程目录如下图所示

MyJni类是一个带native方法的java类

Navive.c是实现native方法的本地类
内容如下：

#include <jni.h>
#include <android/log.h>

#ifndef _Included_com_jni_MyJni
#define _Included_com_jni_MyJni
#ifdef __cplusplus
extern "C" {
#endif
/*
 * Class:     com_jni_MyJni
 * Method:    callNative
 * Signature: ()I
 */
JNIEXPORT jint JNICALL Java_com_jni_MyJni_callNative
  (JNIEnv * env, jobject obj){
      __android_log_print(ANDROID_LOG_DEBUG,"Native.c","Hello! I am in native.\n");
    int i = 9;
    return (jint)i;
  }

#ifdef __cplusplus
}
#endif
#endif

仅打印了一句日志。

CMakeLists.txt的内容如下：

cmake_minimum_required(VERSION 3.4.1)

add_library(myso SHARED Native.c)

set_target_properties(myso
                      PROPERTIES
                      LIBRARY_OUTPUT_DIRECTORY
                      "${CMAKE_CURRENT_SOURCE_DIR}/lib")
include_directories(/usr/lib/jvm/java-8-oracle/include /usr/lib/jvm/java-8-oracle/include/linux)

target_link_libraries(myso
                     log)



添加了一个myso的动态库，输出到c目录下的lib目录中（实际输出的名字叫:libmyso.so）

至此，如果不需要交叉编译的话进入build目录下执行下面两条命令就可以生成so包了（目前build只是个空目录）

$ cmake ..

$ make



不过这个so包只能在当前pc上使用，不能用在手机上（实际上这个例子按上面的方法执行是会报错的，因为用到了android的日志，会找不到头文件的，这里只是说明一下本地编译与交叉编译的区别）。如果要交叉编译就要配置交叉编译环境，这就是今天的重头戏。

二、配置交叉编译环境

写一个脚本来记录这些参数，在build目录下新建configuer.sh文件，内容如下：

/home/wxyz/Android/Sdk/cmake/3.10.2.4988404/bin/cmake \
-DANDROID_ABI=armeabi-v7a \
-DANDROID_PLATFORM=android-15 \
-DCMAKE_BUILD_TYPE=Debug \
-DANDROID_NDK=/home/wxyz/Android/Sdk/ndk-bundle \
-DCMAKE_TOOLCHAIN_FILE=/home/wxyz/Android/Sdk/ndk-bundle/build/cmake/android.toolchain.cmake \
-DANDROID_TOOLCHAIN=clang ..

这里对各个参数作个解释：

ANDROID_ABI 是cpu架构

ANDROID_PLATFORM是支持的最低android平台

ANDROID_NDK是ndk的根目录

CMAKE_TOOLCHAIN _FILE是工具链文件，这个参数非常重要，这里面还配置了很多其它参数。

ANDROID_TOOLCHAIN是C/C++编译器，可选Clang和gcc，官网推荐clang

最后还有两个点，代表上一级目录，即CMakeLists.txt所在的目录

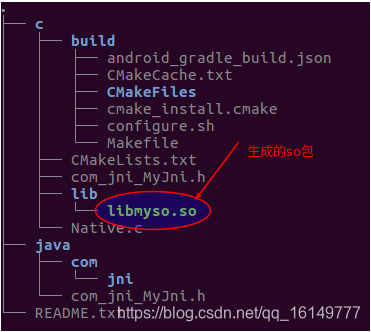

在build目录下执行这个脚本，再执行make命令，可用于android的so包就出来了。

方式二步骤

主要包含以下两个步骤：

• 编译独立工具链
• 使用独立工具链编译so包

一、编译独立工具链

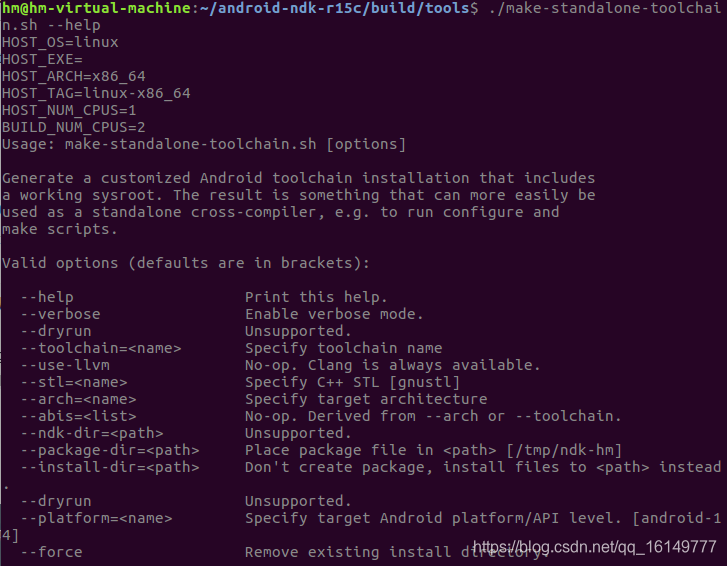

编译独立工具链是利用$NDK/tools下的 make-standalone-toolchain.sh 脚本来生成独立的交叉编译工具链，先用 –help 参数来看一下具体用法

参数不多，有几个还是不再使用的，主要的只有以下几个：

• –toolchain=<name> 指定toolchain，在 $NDK/toolchains 目录下可以看到所有支持的编译链工具，根据目标cpu架构进行选择。
• –arch=<name> 指定目标cpu架构
• –platform=<name> 指定android平台，默认是[android-14]

好，现在来指定一下这几个参数，

• –toolchain=arm-linux-androideabi-4.9
• –arch=arm
• –platform=android-15

然后运行这个脚本，稍等片刻就能看到如下的结果：


二、编译so包

新建一个jni工程，目录如下方式一

CMakeLists.txt中的内容就是重点了，这里面指定了刚刚编译好的独立工具链，内容如下：

cmake_minimum_required(VERSION 3.4.1)

set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} -std=gnu99")

# Android 5.0 以上需要在此处设置 PIE
set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} -fPIE")
set(CMAKE_EXE_LINKER_FLAGS "${CMAKE_EXE_LINKER_FLAGS} -fPIE -pie")

# 配置使用 NDK Standalone Toolchain 编译
set(NDK_STANDALONE_TOOLCHAIN /tmp/ndk-hm/arm-linux-androideabi)
set(CMAKE_SYSTEM_NAME Android)
set(CMAKE_SYSTEM_VERSION 21)
set(CMAKE_C_COMPILER ${NDK_STANDALONE_TOOLCHAIN}/bin/clang)
set(CMAKE_CXX_COMPILER ${NDK_STANDALONE_TOOLCHAIN}/bin/clang++)
set(CMAKE_FIND_ROOT_PATH ${NDK_STANDALONE_TOOLCHAIN})

# 使用 NDK 提供的头文件
add_definitions("--sysroot=${NDK_STANDALONE_TOOLCHAIN}/sysroot")

add_library(myso SHARED CTest.c)

set_target_properties(myso
                      PROPERTIES
                      LIBRARY_OUTPUT_DIRECTORY
                      "${CMAKE_CURRENT_SOURCE_DIR}/lib")

include_directories(/home/hm/JDK/jdk1.8.0_151/include /home/hm/JDK/jdk1.8.0_151/include/linux)

target_link_libraries(myso
                     log)

进入build目录，执行一下：

~/cmake_sample/cross_for_android/build$ cmake ../c/

~/cmake_sample/cross_for_android/build$ make

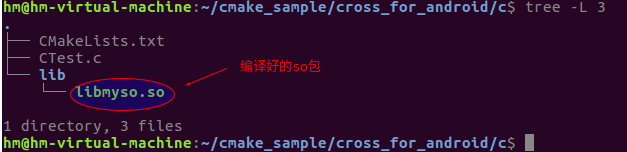

进入c/lib目录看一下结果：

嗯，so包已经出来了，接下来建个工程验证一下，看看这个so包能不能用。
