这一张我们主要讲解一下STM32CUBEMX新版本片外FLASH+FATFS文件系统。

一、准备工作

这里我们要想配置SPI和文件系统并验证需要的准备工作如下：

1、MDK for ARM(KEIL5)或者IAR FOR ARM（这个是软件必备开发平台） (必须)

2、一块STM32最小系统开发板 (必须)

3、一块片外FLASH可以在开发板上面或者是自己买的模块

二、具体的操作

1、工程建立

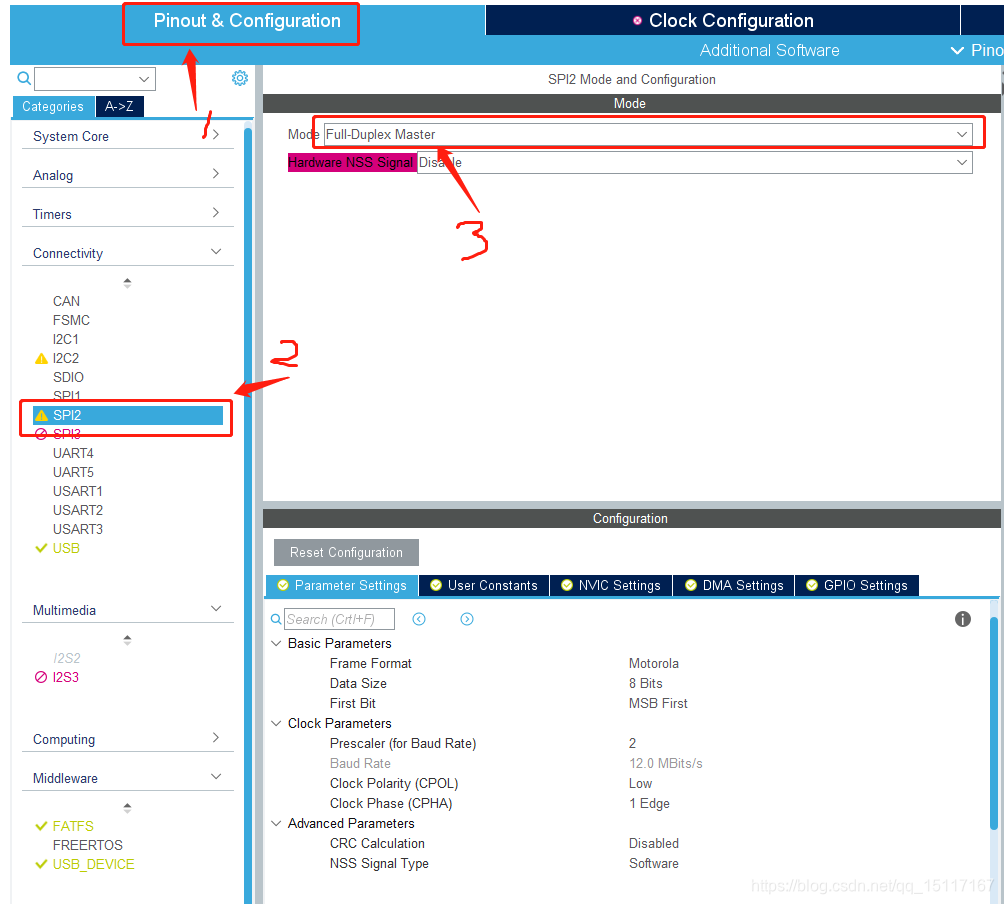

1）、在Pinout&Configuration菜单栏下，配置硬件SPI的基本参数如图

在这里插入图片描述

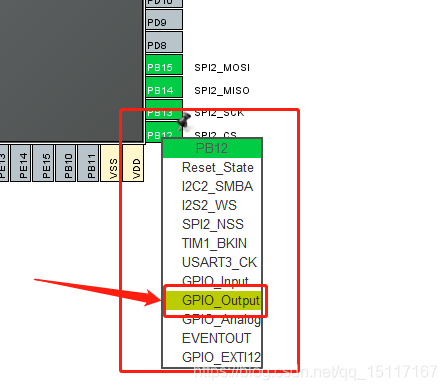

这里配置的是SPI2，还需要软件控制片选增加一个PB12作为输出的片选脚，这里SPI2就配置好了。

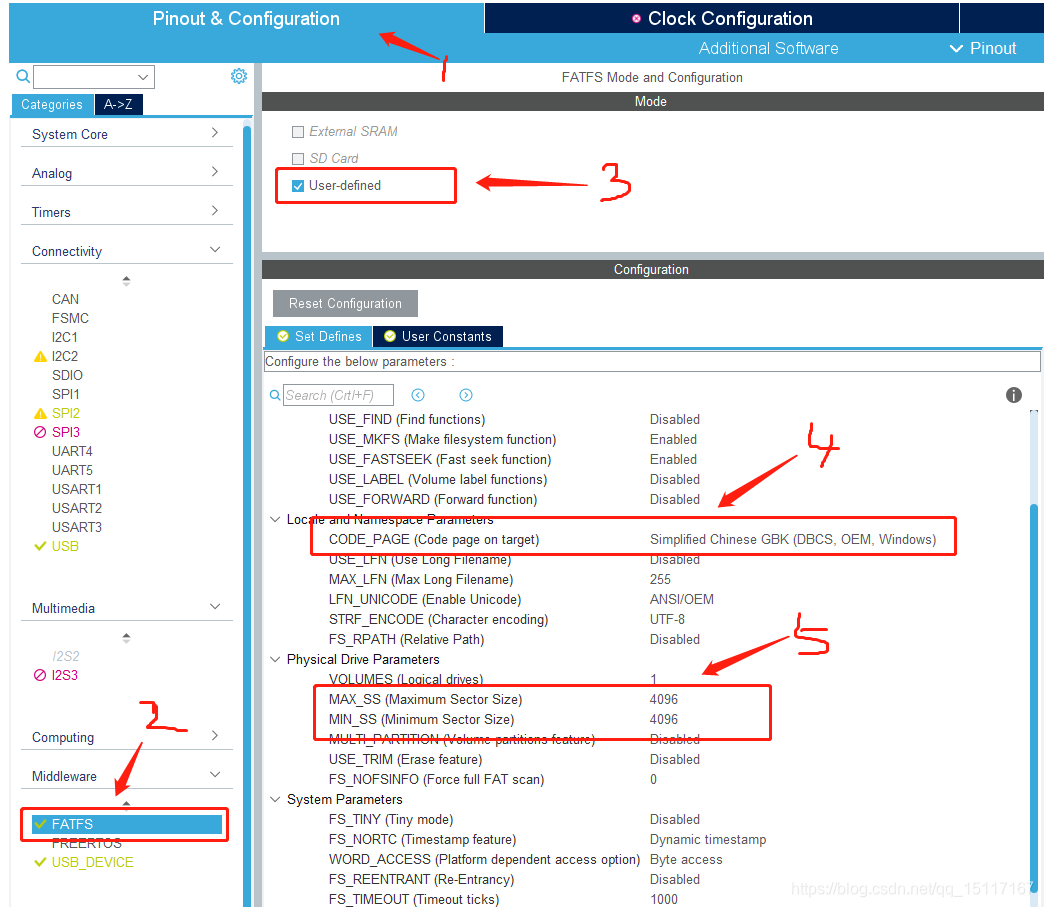

2）、在Pinout&Configuration菜单栏下，配置FATFS基本信息

在这里插入图片描述
在MiddleWare下FATFS勾选User-define，在底下参数栏里面设置简体中文以及块大小，我们选取的是W25Q128，块的大小是4096。如果是SD卡就不需要更改大小为512。这里文件系统就配置好了。

3）、生成工程配置如图

在这里插入图片描述
生成成功后打开工程。

2、工程测试

1）、SPI & FLASH测试

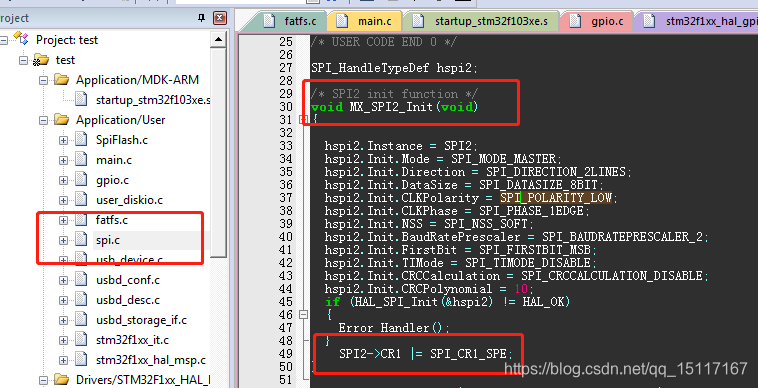

在这里插入图片描述

void MX_SPI2_Init(void)
{


  hspi2.Instance = SPI2;
  hspi2.Init.Mode = SPI_MODE_MASTER;
  hspi2.Init.Direction = SPI_DIRECTION_2LINES;
  hspi2.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi2.Init.CLKPolarity = SPI_POLARITY_LOW;
  hspi2.Init.CLKPhase = SPI_PHASE_1EDGE;
  hspi2.Init.NSS = SPI_NSS_SOFT;
  hspi2.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_2;
  hspi2.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi2.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi2.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi2.Init.CRCPolynomial = 10;
  if (HAL_SPI_Init(&hspi2) != HAL_OK)
  {

    Error_Handler();
  }
	SPI2->CR1 |= SPI_CR1_SPE;
}

SPI2初始化代码添加SPI使能代码。
FLASH.C

#define W25Q80 	0XEF13
#define W25Q16 	0XEF14
#define W25Q32 	0XEF15
#define W25Q64 	0XEF16
#define W25Q128	0XEF17
#define  M25P64_FLASH_ID        0x202017//C22017
#define  M25P40_FLASH_ID        0x202013

/* USER CODE BEGIN Includes */
#define sFLASH_CMD_WRITE          0x02  /*!< Write to Memory instruction */
#define sFLASH_CMD_WRSR           0x01  /*!< Write Status Register instruction */
#define sFLASH_CMD_WREN           0x06  /*!< Write enable instruction */
#define sFLASH_CMD_READ           0x03  /*!< Read from Memory instruction */
#define sFLASH_CMD_RDSR           0x05  /*!< Read Status Register instruction  */
#define sFLASH_CMD_RDID           0x9F  /*!< Read identification */
#define sFLASH_CMD_SE             0x20  /*!< Sector Erase instruction (4k)*/
#define sFLASH_CMD_BE             0xD8  /*!< Block Erase instruction (64k)*/
#define sFLASH_CMD_CE             0xC7  /*!< Chip Erase instruction (Chip Erase)*/
#define sFLASH_WIP_FLAG           0x01  /*!< Write In Progress (WIP) flag */
#define sFLASH_CMD_RDID           0x9F  /*!< Read identification */
#define sFLASH_CMD_DeviceID			    0xAB
#define sFLASH_CMD_ManufactDeviceID	    0x90
#define sFLASH_CMD_JedecDeviceID		0x9F
#define sFLASH_DUMMY_BYTE         0xFF

uint8_t sFlashBuff[4096];

//片选CS拉低
void sFLASH_CS_LOW(void)
{

    HAL_GPIO_WritePin(SPI2_CS_GPIO_Port,SPI2_CS_Pin,GPIO_PIN_RESET);
}
//片选CS拉高
void sFLASH_CS_HIGH(void)
{

    HAL_GPIO_WritePin(SPI2_CS_GPIO_Port,SPI2_CS_Pin,GPIO_PIN_SET);
}
//FLASH写使能
void sFLASH_WriteEnable(void)
{

  /*!< Select the FLASH: Chip Select low */
  sFLASH_CS_LOW();
  /*!< Send "Write Enable" instruction */
  sFLASH_SendByte(sFLASH_CMD_WREN);

  /*!< Deselect the FLASH: Chip Select high */
  sFLASH_CS_HIGH();
}
//FLASH 发送一个字节
uint8_t sFLASH_SendByte(uint8_t byte)
{

	unsigned char dr;
  /*!< Loop while DR register in not emplty */
  //while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
	while((SPI2->SR & SPI_SR_TXE) == 0);

  /*!< Send byte through the SPI1 peripheral */
  //SPI_I2S_SendData(SPI1, byte);
	SPI2->DR = byte;

  /*!< Wait to receive a byte */
  //while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);
	while((
