KSZ8863RLL 在MCU平台上的调试记录

---

前言

最近做了一个提成本的网关，双网口，PHY芯片选择的KSZ8863RLL,双口，两个PHY,内部有MAC控制器，是一个SW芯片。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、遇到的问题

问题就是PING不通。但是能收到广播的MAC帧。查看硬件发现，TXEN给串了个10K的电阻，改成22R，ping通了。

二、注意事项

1.硬件部分

优快云上其他的博客有说这个芯片不支持MII管理接口的，还有说什么STM32不支持的，也有用SPI/I2C进行SW芯片管理的。我这里是使用的MII接口,MDIO和MDC进行控制，确实是可已进行管理，PHY通讯是没啥问题的。这个芯片的硬件需要对这应用手册仔细进行分析研究，是作为MAC用还是作为PHY用。

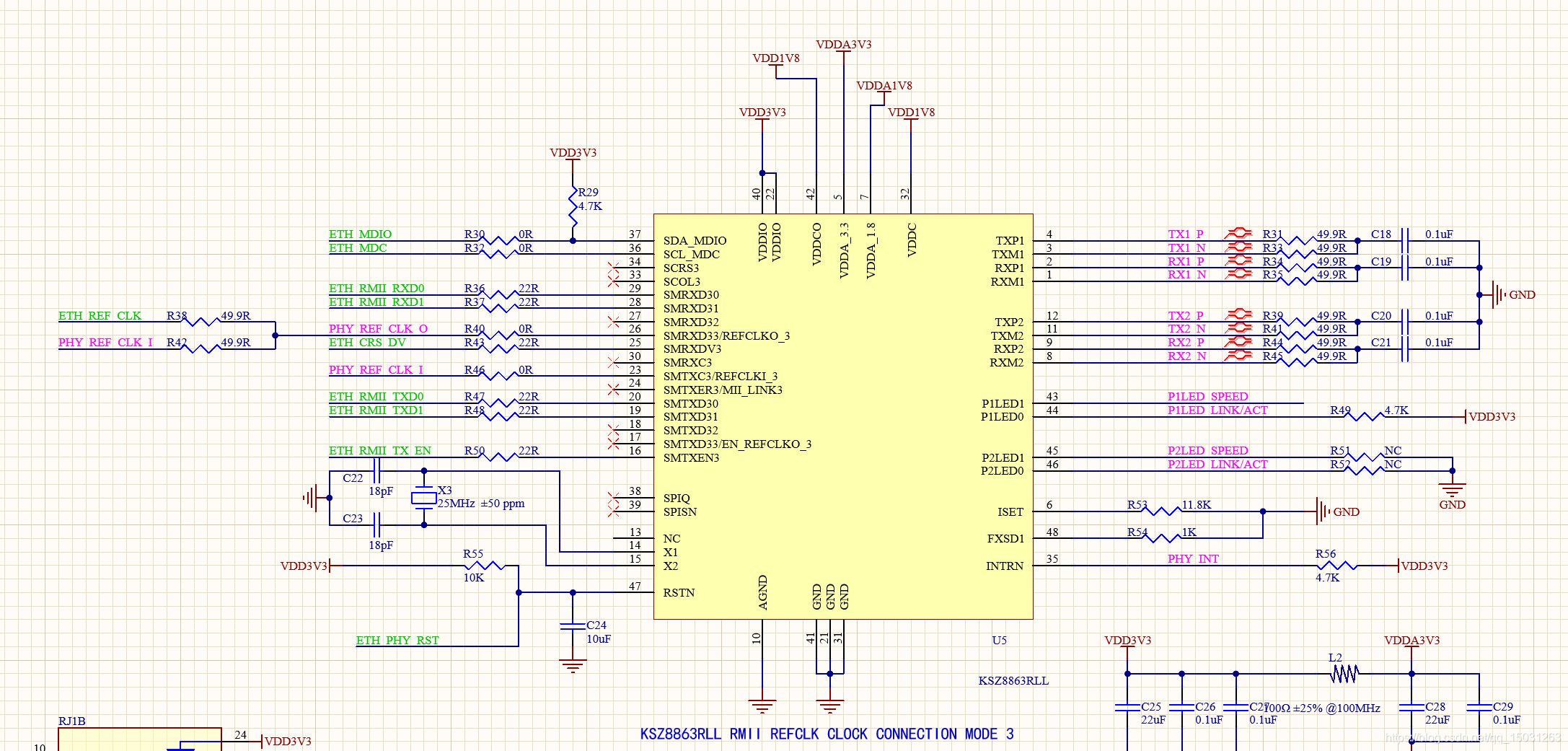

下图是确定没问题的硬件电路，本人整理了大约两天的时间，对着DataSheet和AP Note 一一比较，准确无误，可以使用外部25M晶振，MII管理。PS:伸手党就直接自觉的走开就行，有手自己画。除非你没有。

2.调试PING不通时候的踩坑

当发现PING不通但是能收到广播MAC帧的时候，我进行了PHY的寄存器级别的调试，发现各个寄存器的数据都正常。
两个网口的PHY的地址分别为1，和2，可以完成自适应10/100M，
LINK/DOWN都识别正常。
PHY地址为3 的时候，相当于连接的是内部一个隐藏的PHY，无法进行10M/100M自适应，LINK一直为UP的状态。但是可以收发数据，因为这个是SW芯片，内部有SW和MAC表。

---

总结

这个芯片比较好用，能在MCU上实现扩展网口，并且每个RJ45的端口的状态都是可以获取的，包括LINK状态，自适应状态，
单网口也是可以直接使用的，和正常的PHY没区别。就是发热有点大，这个也算正常。
