本文章重点表述QGraphicsItem中，对于旋转后的坐标变化。
我在实现QGraphicsRectItem的缩放和旋转时，遇到了这样一个问题。原本实现的缩放，在旋转后也是能用的。但是涉及到旋转中心的问题，让人有些难以理解，最终分析实践得到下述结论。

进入正题

QGrahpicsItem 对于旋转仅仅是保存了旋转的角度与旋转中心，并不保存旋转之后的坐标。下面看一个例子(这里借用QGraphicsItem旋转后，坐标变化机制解析_xiaonuo911teamo的博客-优快云博客_qgraphicsitem旋转的图片)。

在这里插入图片描述

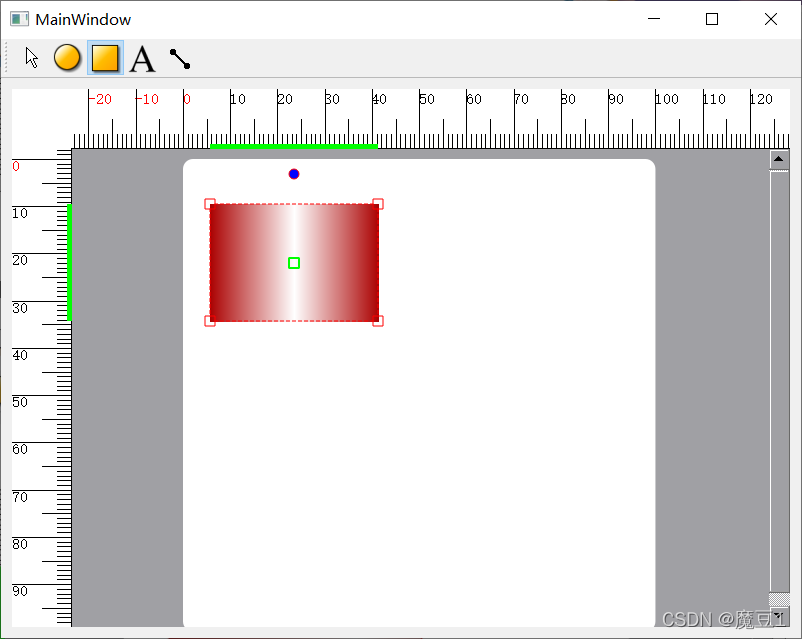

创建矩形

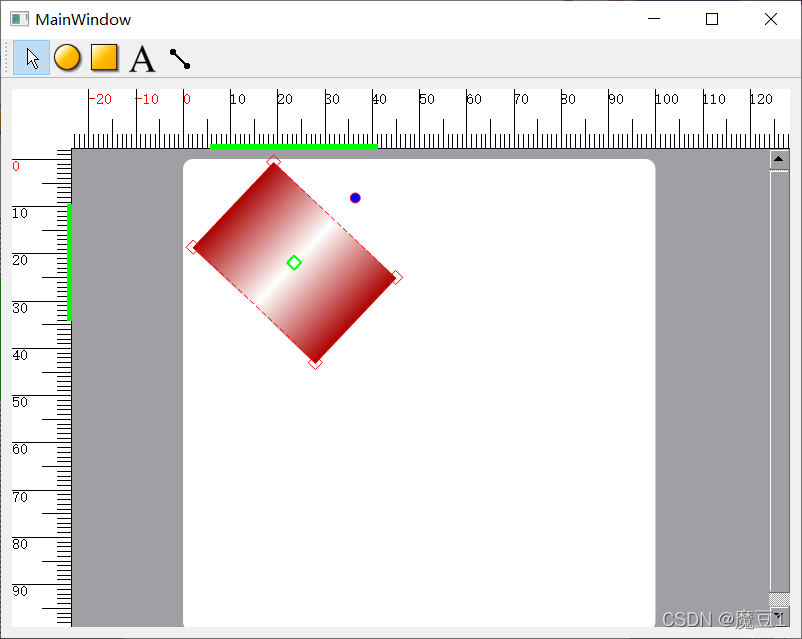

旋转

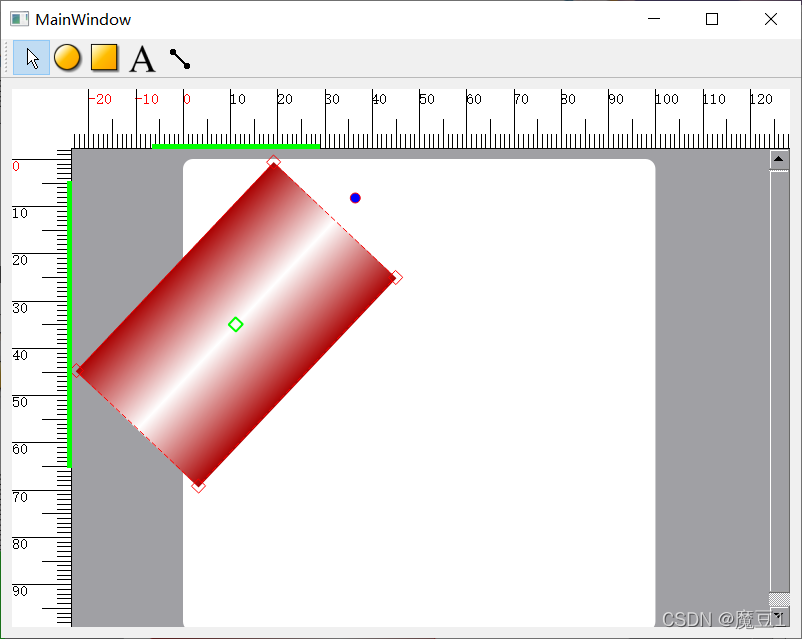

拉伸后，可以发现上面的绿条（后面正矩形的坐标）已经被我平移了，但是矩形的左上角坐标没有变动，也就实现了肉眼看上去坐标没有变动。

解决方案代码如下：

void GraphicsItemBase::resizeTo(SizeHandleRect::Direction dir, const QPointF &point)
{
    //计算正常旋转角度（0度）下，中心的的坐标
    auto oldCenter=QPointF(x()+rect().x()+rect().width()/2,y()+rect().y()+rect().height()/2);
    //计算旋转后，中心坐标在view中的位置
    auto newCenter= mapToScene(rect().center());
    //设置正常坐标减去两个坐标的差
    auto difference=oldCenter-newCenter;
    setPos(x()-difference.x(),y()-difference.y());
    //最后设置旋转中心
    setTransformOriginPoint(rect().center());
}

附上项目git地址：qq996980215/PrinterEditor: QT设计的打印编辑器，支持dpi自适应，标尺对应显示屏真实dpi，item支持缩放，拉伸，旋转，移动，多选，右击菜单 (github.com)
