理解WindowManagerService

一 WMS的职责

1 窗口管理

WMS是窗口的管理者，它复杂窗口的启动、添加和删除，另外窗口的大小和层级也是由WMS进行管理的

窗口管理的核心成员有DisplayContent、WindowToken和WindowState

2 窗口动画

窗口间进行切换时，使用窗口动画更炫一些，窗口动画由WMS的动画子系统来负责，动画子系统的管理者为WindowAnimator

3 输入系统的中转站

通过对窗口的触摸从而产生触摸事件，InputManagerService（IMS）会对触摸事件进行处理，它会寻找一个最合适的窗口来处理触摸反馈信息，WMS是窗口的管理者，它作为输入系统中转站再合适不过了

4 surface管理

窗口并不具备绘制功能，因此每个窗口都需要一块surface来供自己绘制，为每个窗口分配Surface是由WMS来完成的

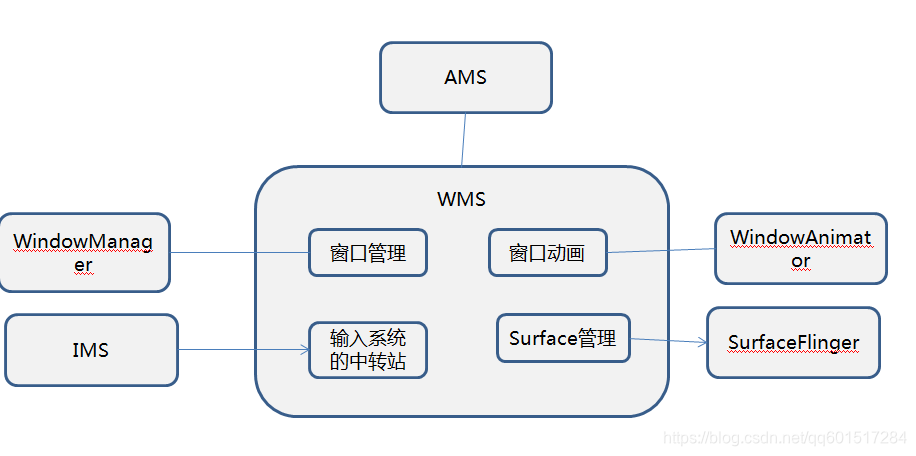

•WMS的职责



二 WMS的创建过程

WMS是在SystemServer进程中创建的

D:\android_code\base\services\java\com\android\server\SystemServer.java

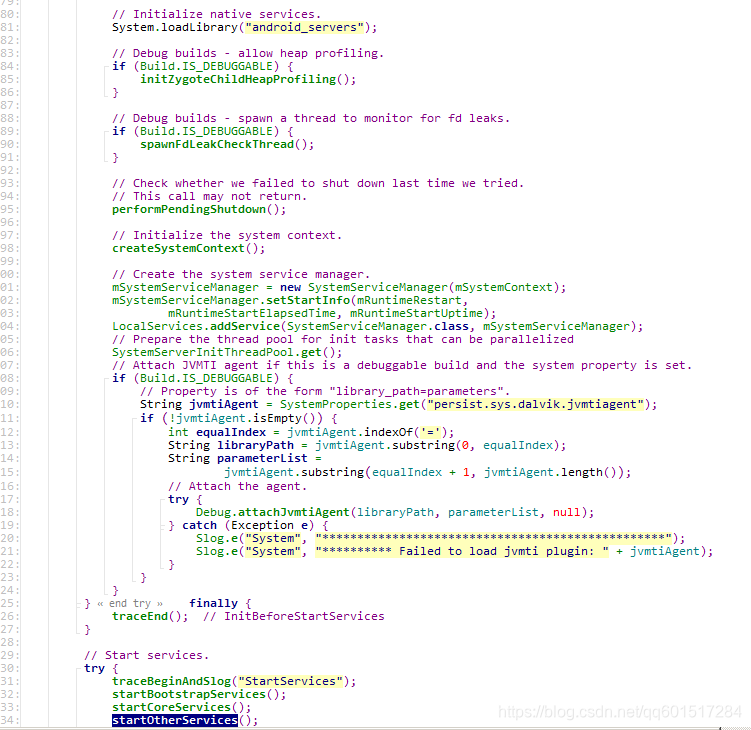

    首先在SystemServer中调用main方法，main方法中调用了SystemServer的run方法

 在run方法中，加载了动态库，创建了SystemServiceManager，启动引导服务、核心服务和其他服务

引导服务：startBootstrapServices方法，用SystemServiceManager启动了ActivityManagerService、PowerManagerService、PackageManagerService等服务

核心服务：startCoreServices方法，启动了DropBoxManagerService、BatteryService、UsageStatsService和WebViewUpdateService.

其他服务：startOtherServices方法，启动了CameraService、AlarmManagerService、VrManagerService,WMS等服务

这些服务的父类都是SystemService

其中其他服务是一些非紧要和不需要立即启动的服务，WMS就是其中一种

在 startOtherServices方法中，先是得到Watchdog实例并对它进行初始化，Watchdog用于监控系统的一些关键服务的运行状况，然后创建IMS，并赋值给IMS类型的inputManager对象。

然后执行WMS的main方法，其内部会创建WMS，main方法中传入了IMS，WMS是输入事件的中转站，其内部包含IMS的引用

WMS的main方法时运行在SystemServer的run方法中，换句话说就是运行在"system_server"线程中

然后将WMS和IMS注册到ServiceManager中，这样如果某个客户端想要使用WMS，就需要先去ServiceManager中查询信息，然后根据信息与WMS所在的进程建立通信通路，客户端就可以使用WMS了

最后初始化屏幕显示信息，然后通知WMS，系统的初始化工作已经完成，内部调用了WindManagerPolicy的systemReady方法

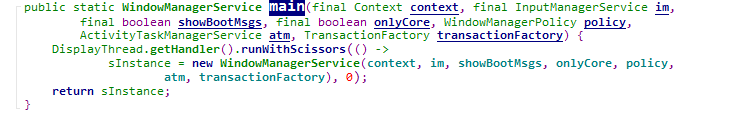

 然后看看WMS的main方法

D:\android_code\base\services\core\java\com\android\server\wm\WindowManagerService.java

首先调用了DisplayThread的getHandler方法，用来得到DisplayThread的Handler实例，DisplayThread是一个单例的前台线程

这个线程用来处理需要低延时显示的相关操作，然后调用runWithScissors方法，创建了WMS的实例，这个过程运行在Runnable的run方法中，而Runnable则传到了DisplayThread对于handler的runWithScissors方法中，说明WMS的创建时运行在android.display线程中的，

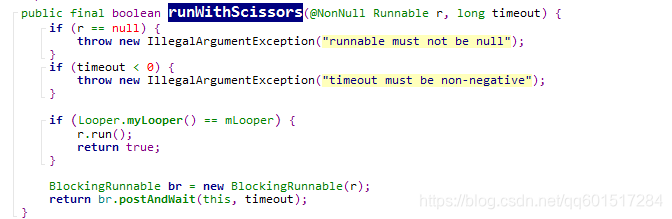

 然后看下runWithScissors方法

D:\android_code\base\core\java\android\os\Handler.java

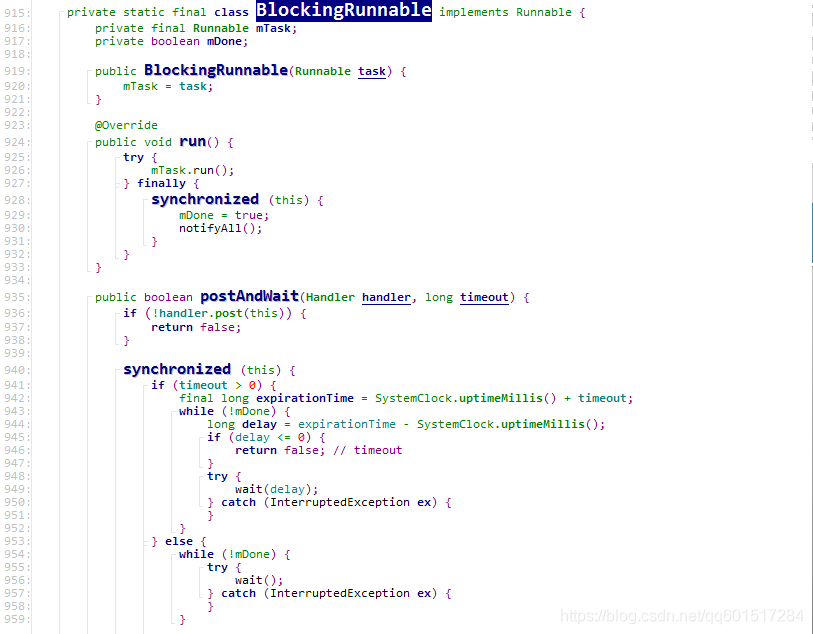

根据每个线程只有一个Looper的原理来判断当前的线程（system_server线程）是否是Handler所指向的线程（android.display线程）如果是则直接之间Runnable的run方法，如果不是则调用BlockingRunnable的postAndWait方法，并将当前线程的Runnable作为参数传进去，BlockingRunnable是handler的内部类

 将当前的BlockingRunnable添加到handler的任务队列中。timeOut是runWithScissors中带入的参数为0，如果mDone为false的话，会一直调用wait方法使得当前线程（system_server线程）进入等待状态，system_server等待的就是android.display线程，一直到android.display线程执行完毕后再执行 system_server线程，这是因为android.display线程内部执行了WMS的创建，而WMS的创建优先级更高

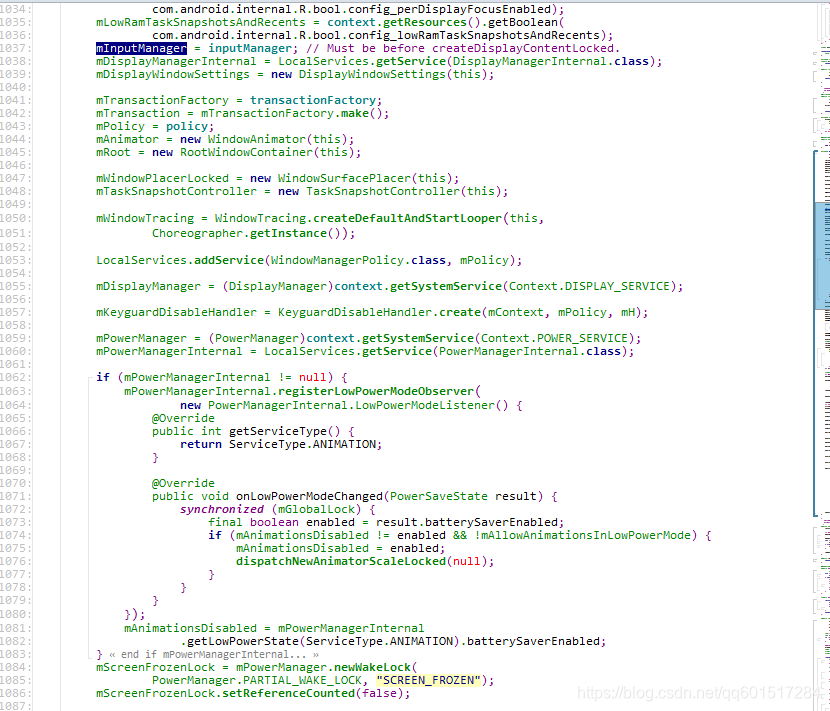

 然后看看WMS的构造方法

D:\android_code\base\services\core\java\com\android\server\wm\WindowManagerService.java

先是保存IMS,这样WMS就持有IMS的引用，然后获得Display数组，封装成DisplayContent,DisplayContent用来描述一块屏幕。

然后获得AMS实例，并赋值给mActivityManager，这样WMS就持有AMS的引用。

然后创建WindowAnimator，它用来管理所有的窗口动画。

然后初始化窗口管理策略的接口类WindowManagerPolicy，它用来定义一个窗口策略索要遵循的通用规范

然后将自身也就是WMS通过addMonitor添加到Watchdog中，Watchdog用来监控系统的一些关键服务的运行状况，这些监控的服务都要事先Watchdog.Monitor接口。Watchdog每分钟都会对被监控的系统服务进行检查，如果被监控的系统服务出现了死锁，则会杀死Watchdog所在的进程，也就是SystemServer进程

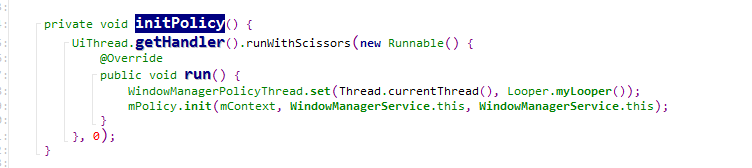

看看initPolicy方法

先是执行了WMP的init方法，WMP是一个接口，init方法具体事先是在PhoneWindowManager中实现

PWM的init方法运行在android.ui线程中，它的优先级高于initPolicy所在的android.display线程。因此android.display线程

要等PWM的init方法执行完毕后，处于等待状态的android.display线程才会被唤醒从而继续执行下面的代码

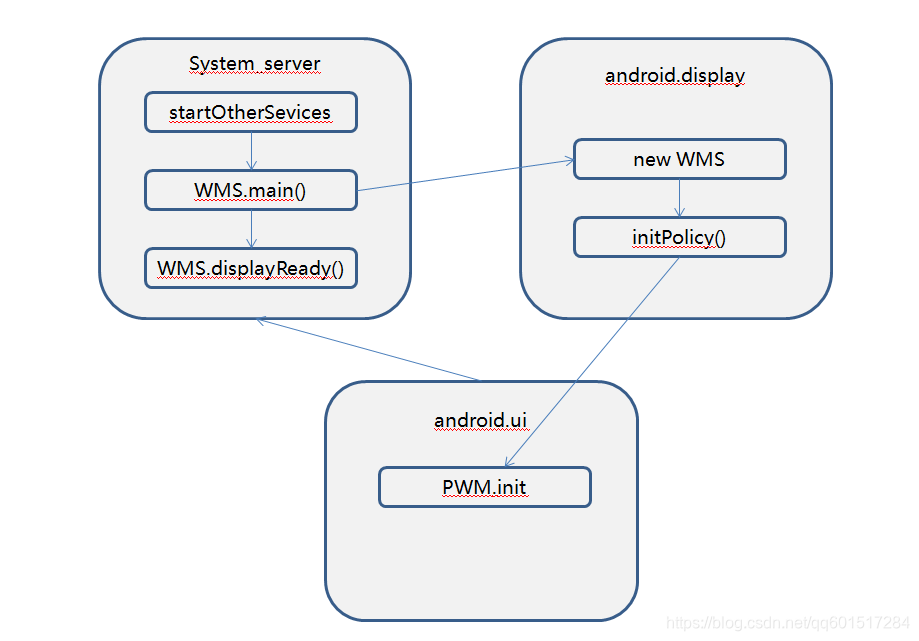

 System_server、android.display、android.ui线程之间的关系

1 首先在system_server线程中执行了SystemServer的startOtherSevices方法，在startOtherSevices方法中调用了WMS的main方法，main方法会创建WMS，创建的过程是在android.display线程中实现的，创建WMS的优先级更高 ，因此system_server线程要等WMS创建完成后，处于等待状态的system_server线程才会被唤醒从而继续执行下面的代码

2 在WMS的构造方法中会调用WMS的initPolicy方法，在initPolicy方法中又会调用PWM的init方法，PWM的init方法在android.ui线程中运行的，它的优先级高于android.display线程，因此android.display线程线程要等PWM的init方法执行完毕后，处于等待状态的android.display线程才会被唤醒从而继续执行下面的代码

3 PWM的init方法执行完毕后，android.display线程就完成了WMS的创建，等待的system_server线程被唤醒后继续执行WMS的main方法后面的代码逻辑，比如WMS的displayReady方法用来初始化屏幕显示信息
