AMS重要的数据结构

ActivityRecord内部存储了activity所有信息，包括AMS的引用、AndroidManifes节点信息、activity状态、activity资源信息和activity进程相关信息，其中含有该AcitivityRecord所在的TaskRecord,这就将ActivityRecord和TaskRecord关联在一起了

名称	类型	说明
service	ActivityManagerService	AMS引用
info	ActivityInfo	Activity中代码和AndroidManifes设置的节点，比如launchMode
launchedFromPackage	String	启动activity的包名
taskAffinity	String	Activity希望归属的栈
task	TaskRecord	ActivityRecord所在的TaskRecord
app	ProcessRecord	ActivityRecord所在的应用程序进程
state	ActivityState	当前activity的状态
icon	int	Activity的图标资源标识符
theme	int	Activity的主题资源标识符





•TaskRecord

•TaskRecord用来描述一个activity任务栈，其内部存储了任务栈的所有信息，包括任务栈的唯一标识符、任务栈的倾向性、任务栈的activity记录和AMS引用等，其中含有ActivityStack，也就是当前activity任务栈所归属的ActivityStack

•其重要成员变量如下：

名称	类型	说明
taskId	int	任务栈的唯一标识符
affinity	String	任务栈的倾向性
intent	Intent	启动这个任务栈的Intent
mActivities	ArrayList<ActivtyRecord>	按照历史顺序排列的activity记录
mStack	ActivityStack	当前归属的ActivityStack
mService	ActivityManagerService	AMS的引用



•ActivityStack

• 它 是一个管理类，用来管理系统所有 activity ，其内部维护了 activity 的所有状态、特殊状态的 activity 以及和 activity 相 关的列表等数据， ActivityStack 是由 ActivityStackSupervisor 来进行管理的

• 1 ActivityStack 的实例类型 : ActivityStackSupervisor 中有多种 ActivityStack 实例

• 2 ActivityState ：

• 在 ActivityStack 中通过枚举存储了 Activity 的所有状态

• ActivityStack.java  services\core\java\com\android\server\wm\ ActivityStack.java

•

• enum ActivityState {

•         INITIALIZING,

•         RESUMED,

•         PAUSING,

•         PAUSED,

•         STOPPING,

•         STOPPED,

•         FINISHING,

•         DESTROYING,

•         DESTROYED,

•         RESTARTING_PROCESS

•     }

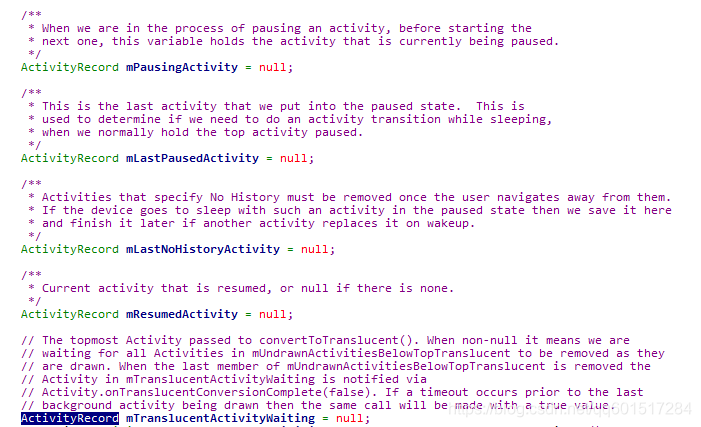

特殊状态的Activity:

这些特殊的状态都是ActivityRecord类型，ActivityRecord用来记录一个activity的所有信息



•ActivityStack中维护的ArrayList

•

• ActivityStack 维护了元素类型为 TaskRecord 的列表，这样 ActivityStack 和 TaskRecord 关联了， activity 任务栈存储在 ActivityStack 中。

ArrayList	元素类型	说明
mTaskHistory	TaskRecord	所有没有被销毁的activity任务栈
mLRUActivities	ActivityRecord	正在运行的activity，列表的第一个条目是最近最少使用的activity
mNoAnimActivities	ActivityRecord	不考虑转换动画的activity
mValidateAppTokens	TaskGroup	用于与窗口管理器验证应用令牌

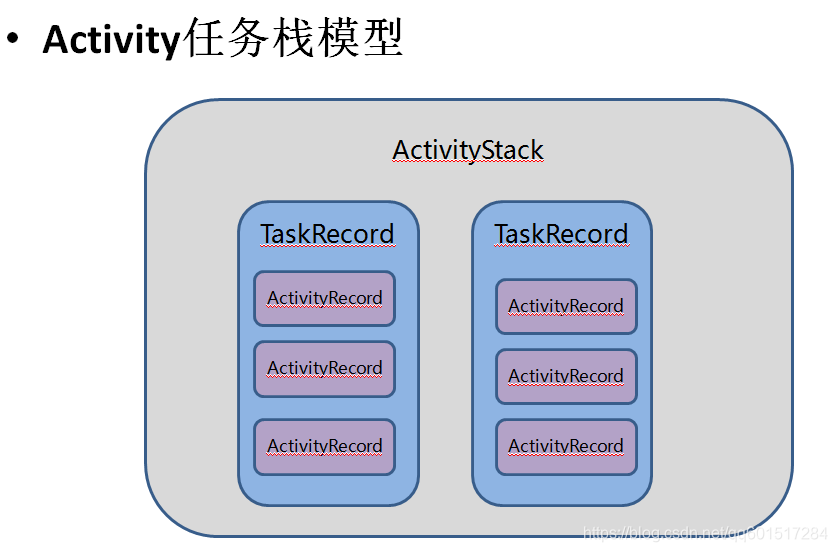

ActivityRecord用来记录一个activity的所有信息

TaskRecord中包含了一个或多个ActivityRecord

ActivityStack又包含了一个或多个TaskRecord，它是TaskRecord的管理者
