一、串口概述

波特率

1、衡量信号传输速率的参数

2、指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数，如每秒钟传送240个字符，而每个字符格式包含10位（1个起始位，1个停止位，8个数据位），这时的波特率为240Bd，比特率为10位*240个/秒=2400bps。一般调制速率大于波特率，比如曼彻斯特编码）

3、通常电话线的波特率为 14400，28800 和 36600，波特率可以远远大于这些值，但是波特率和距离成反比。高波特率常常用于放置的很近的仪器间的通信，典型的例子就是 GPIB 设备的通信。

数据位

1、衡量通信中实际数据位的参数

2、当计算机发送一个信息包，实际的数据往往不会是 8 位的，标准的值是 6、7 和 8 位。如何设置取决于你想传送的信息。比如，标准的 ASCII 码是 0～127（7位）。扩展的 ASCII 码是0～255（8位）

3、如果数据使用简单的文本（标准 ASCII码），那么每个数据包使用7位数据。每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。

停止位

1、用于表示单个包的最后一位，典型的值为 1，1.5 和 2 位

2、由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

奇偶校验位

1、串口通信中一种简单的检错方式

2、有四种检错方式：偶、奇、高和低，当然没有校验位也是可以的

3、对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。如果是奇校验，校验位为1，这样就有3个逻辑高位。高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或者是否传输和接收数据是否不同步。

二、串口调试助手

可以使用如下的串口调试工具：Serial Port Utility（友善串口调试助手）

三、引入依赖

1.maven

        <!-- https://mvnrepository.com/artifact/org.bidib.jbidib.org.qbang.rxtx/rxtxcomm -->
        <dependency>
            <groupId>org.bidib.jbidib.org.qbang.rxtx</groupId>
            <artifactId>rxtxcomm</artifactId>
            <version>2.2</version>
        </dependency>

2.rxtxSerial.dll、rxtxParallel.dll 文件必须放到 <JAVA_HOME>\jre\bin 下，如果是 Windows 系统，则也可以放到 C:\Windows\System32 目录下，否则运行会报错如下：

java.lang.UnsatisfiedLinkError: no rxtxSerial in java.library.path] with root cause
java.lang.UnsatisfiedLinkError: no rxtxSerial in java.library.path
  at java.lang.ClassLoader.loadLibrary(ClassLoader.java:1867)
  at java.lang.Runtime.loadLibrary0(Runtime.java:870)
  at java.lang.System.loadLibrary(System.java:1122)

下载地址:http://fizzed.com/oss/rxtx-for-java

根据自己电脑的系统选择下载：

VersionFileInformation
RXTX-2-2-20081207Windows-x64

Windows-x86
Windows-ia64
Linux-x86_64
Linux-i386

Based on CVS snapshot of RXTX taken on 2008-12-07

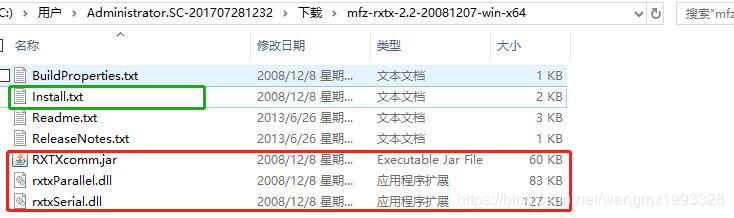

以 Windows-x64 为例，下载解压后如下：

四、代码

package com.centerm.ctidclient.util;

import com.centerm.ctidclient.exception.BusinessException;
import com.centerm.ctidclient.exception.ResourceNotFoundException;
import gnu.io.*;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
import org.springframework.util.CollectionUtils;
import org.springframework.util.StringUtils;
import sun.misc.BASE64Encoder;

import java.io.IOException;
import java.io.InputStream;
import java.io.OutputStream;
import java.util.*;

/**
 * Created by Administrator on 2019/3/18 0018.
 * 串口工具类
 */
public class SerialPortUtils {
    private static final Logger logger = LoggerFactory.getLogger(SerialPortUtils.class);//slf4j 日志记录器
    private static final char[] HEX_CHAR = {'0', '1', '2', '3', '4', '5',
            '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E', 'F'};
    public static SerialPort realSerialPort = null;
    public static Long QRCODE_TIME = null;
    public static String qrCode = null;

    /**
     * 查找电脑上所有可用 com 端口
     *
     * @return 可用端口名称列表，没有时 列表为空
     */
    public static final ArrayList<String> findSystemAllComPort() {
        /**
         *  getPortIdentifiers：获得电脑主板当前所有可用串口
         */
        Enumeration<CommPortIdentifier> portList = CommPortIdentifier.getPortIdentifiers();
        ArrayList<String> portNameList = new ArrayList<>();

        /**
         *  将可用串口名添加到 List 列表
         */
        while (portList.hasMoreElements()) {
            String portName = portList.nextElement().getName();//名称如 COM1、COM2....
            portNameList.add(portName);
        }
        return portNameList;
    }

    /**
     * 打开电脑上指定的串口
     *
     * @param portName 端口名称，如 COM1，为 null 时，默认使用电脑中能用的端口中的第一个
     * @param b        波特率(baudrate)，如 9600
     * @param d        数据位（datebits），如 SerialPort.DATABITS_8 = 8
     * @param s        停止位（stopbits），如 SerialPort.STOPBITS_1 = 1
     * @param p        校验位 (parity)，如 SerialPort.PARITY_NONE = 0
     * @return 打开的串口对象，打开失败时，返回 null
     */
    public static final SerialPort openComPort(String portName, int b, int d, int s, int p) {
        CommPort commPort = null;
        try {
            //当没有传入可用的 com 口时，默认使用电脑中可用的 com 口中的第一个
            if (StringUtils.isEmpty(portName)) {
                List<String> comPortList = findSystemAllComPort();
                if (comPortList != null && comPortList.size() > 0) {
                    portName = comPortList.get(0);
                }
            }
            logger.info("开始打开串口：portName=" + portName + ",baudrate=" + b + ",datebits=" + d + ",stopbits=" + s + ",parity=" + p);

            //通过端口名称识别指定 COM 端口
            CommPortIdentifier portIdentifier = CommPortIdentifier.getPortIdentifier(portName);
            /**
             * open(String TheOwner, int i)：打开端口
             * TheOwner 自定义一个端口名称，随便自定义即可
             * i：打开的端口的超时时间，单位毫秒，超时则抛出异常：PortInUseException if in use.
             * 如果此时串口已经被占用，则抛出异常：gnu.io.PortInUseException: Unknown Application
             */
            commPort = portIdentifier.open(portName, 5000);
            /**
             * 判断端口是不是串口
             * public abstract class SerialPort extends CommPort
             */
            if (commPort instanceof SerialPort) {
                SerialPort serialPort = (SerialPort) commPort;
                /**
                 * 设置串口参数：setSerialPortParams( int b, int d, int s, int p )
                 * b：波特率（baudrate）
                 * d：数据位（datebits），SerialPort 支持 5,6,7,8
                 * s：停止位（stopbits），SerialPort 支持 1,2,3
                 * p：校验位 (parity)，SerialPort 支持 0,1,2,3,4
                 * 如果参数设置错误，则抛出异常：gnu.io.UnsupportedCommOperationException: Invalid Parameter
                 * 此时必须关闭串口，否则下次 portIdentifier.open 时会打不开串口，因为已经被占用
                 */
                serialPort.setSerialPortParams(b, d, s, p);
                logger.info("打开串口 " + portName + " 成功...");
                return serialPort;
            } else {
                logger.error("当前端口 " + commPort.getName() + " 不是串口...");
            }
        } catch (NoSuchPortException e) {
            e.printStackTrace();
        } catch (PortInUseException e) {
            logger.warn("串口 " + portName + " 已经被占用，请先解除占用...");
            e.printStackTrace();
        } catch (UnsupportedCommOperationException e) {
            logger.warn("串口参数设置错误，关闭串口，数据位[5-8]、停止位[1-3]、验证位[0-4]...");
            e.printStackTrace();
            if (commPort != null) {//此时必须关闭串口，否则下次 portIdentifier.open 时会打不开串口，因为已经被占用
                commPort.close();
            }
        }
        logger.error("打开串口 " + portName + " 失败...");
        return null;
    }

    /**
     * 往串口发送数据
     *
     * @param serialPort 串口对象
     * @param orders     待发送数据
     */
    public static void sendDataToComPort(SerialPort serialPort, byte[] orders) {
        OutputStream outputStream = null;
        try {
            if (serialPort != null) {
                outputStream = serialPort.getOutputStream();
                outputStream.write(orders);
                outputStream.flush();
                logger.info("往串口 " + serialPort.getName() + " 发送数据：" + Arrays.toString(orders) + " 完成...");
            } else {
                logger.error("gnu.io.SerialPort 为null，取消数据发送...");
            }
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            if (outputStream != null) {
                try {
                    outputStream.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
        }
    }

    /**
     * 从串口读取数据
     *
     * @param serialPort 要读取的串口
     * @return 读取的数据
     */
    public static byte[] readData(SerialPort serialPort) {
        InputStream is = null;
        byte[] bytes = null;
        try {
            is = serialPort.getInputStream();//获得串口的输入流
            int bufflenth = is.available();//获得数据长度
            while (bufflenth != 0) {
                bytes = new byte[bufflenth];//初始化byte数组
                is.read(bytes);
                bufflenth = is.available();
            }
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            try {
                if (is != null) {
                    is.close();
                    is = null;
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
        return bytes;
    }

    /**
     * 给串口设置监听
     *
     * @param serialPort
     * @param listener
     */
    public static void setListenerToSerialPort(SerialPort serialPort, SerialPortEventListener listener) {
        try {
            //给串口添加事件监听
            serialPort.addEventListener(listener);
        } catch (TooManyListenersException e) {
            e.printStackTrace();
        }
        serialPort.notifyOnDataAvailable(true);//串口有数据监听
        serialPort.notifyOnBreakInterrupt(true);//中断事件监听
    }

    /**
     * 关闭串口
     *
     * @param serialPort 待关闭的串口对象
     */
    public static void closeComPort(SerialPort serialPort) {
        if (serialPort != null) {
            serialPort.close();
            logger.info("关闭串口 " + serialPort.getName());
        }
    }

    /**
     * 16进制字符串转十进制字节数组
     * 这是常用的方法，如某些硬件的通信指令就是提供的16进制字符串，发送时需要转为字节数组再进行发送
     *
     * @param strSource 16进制字符串，如 "455A432F5600"，每两位对应字节数组中的一个10进制元素
     *                  默认会去除参数字符串中的空格，所以参数 "45 5A 43 2F 56 00" 也是可以的
     * @return 十进制字节数组, 如 [69, 90, 67, 47, 86, 0]
     */
    public static byte[] hexString2Bytes(String strSource) {
        if (strSource == null || "".equals(strSource.trim())) {
            System.out.println("hexString2Bytes 参数为空，放弃转换.");
            return null;
        }
        strSource = strSource.replace(" ", "");
        int l = strSource.length() / 2;
        byte[] ret = new byte[l];
        for (int i = 0; i < l; i++) {
            ret[i] = Integer.valueOf(strSource.substring(i * 2, i * 2 + 2), 16).byteValue();
        }
        return ret;
    }

    /**
     * 方法二：
     * byte[] to hex string
     *
     * @param bytes
     * @return
     */
    public static String bytesToHexFun2(byte[] bytes) {
        char[] buf = new char[bytes.length * 2];
        int index = 0;
        for (byte b : bytes) { // 利用位运算进行转换，可以看作方法一的变种
            buf[index++] = HEX_CHAR[b >>> 4 & 0xf];
            buf[index++] = HEX_CHAR[b & 0xf];
        }

        return new String(buf);
    }

    /**
     * 初始化找到二维码模块的串口并开启在线模式
     *
     * @return
     * @throws InterruptedException
     */
    public static void init() throws InterruptedException {
        //发起在线模式指令
        String order = "50 31 31 31 30 3B";
        byte[] bytes = hexString2Bytes(order);
        ArrayList<String> allComPort = findSystemAllComPort();
        if (CollectionUtils.isEmpty(allComPort)) {
            return;
        }
        //遍历找到所需要的串口
        for (String portName : allComPort) {
            SerialPort serialPort = SerialPortUtils.openComPort(portName, 115200, 8, 1, 0);
            SerialPortUtils.sendDataToComPort(serialPort, bytes);
            byte[] readDataBytes = null;
            for (int i = 0; i < 20; i++) {
                readDataBytes = SerialPortUtils.readData(serialPort);
                if (readDataBytes != null) break;
                Thread.sleep(500);
            }
            if (readDataBytes != null) {
                //找到结束
                String readData = new String(readDataBytes);
                if (readData.contains("P1110ok")) {
                    realSerialPort = serialPort;
                    break;
                }
            }
            SerialPortUtils.closeComPort(serialPort);
        }
        //设置串口的listener
        SerialPortUtils.setListenerToSerialPort(realSerialPort, new SerialPortEventListener() {
            @Override
            public void serialEvent(SerialPortEvent arg0) {
                if (arg0.getEventType() == SerialPortEvent.DATA_AVAILABLE) {//数据通知
                    byte[] readDataBytes = SerialPortUtils.readData(realSerialPort);
                    QRCODE_TIME = System.currentTimeMillis() / 1000;
                    //解析二维码模组返回的数据
                    String hexFun = bytesToHexFun2(readDataBytes);
                    if (hexFun.length() > 400) {
                        String left = hexFun.substring(0, 486);
                        String right = hexFun.substring(488, hexFun.length() - 2);
                        String code = left + right;
                        BASE64Encoder base64Encoder = new BASE64Encoder();
                        qrCode = base64Encoder.encode(hexString2Bytes(code)).replaceAll("\r\n", "");
                    }
                }
            }
        });
    }

    /**
     * 获取二维码
     *
     * @return
     * @throws InterruptedException
     * @throws BusinessException
     * @throws IOException
     */
    public static String getQrCode() throws InterruptedException, BusinessException, IOException {
        GWQUtils.showQrCodeTip();
        Long now = System.currentTimeMillis() / 1000;
        for (int i = 0; i < 60; i++) {
            if (QRCODE_TIME != null && QRCODE_TIME > now) {
                break;
            }
            Thread.sleep(500);
        }
        if (QRCODE_TIME == null || QRCODE_TIME < now) {
            throw new BusinessException("没有扫描到二维码");
        }
        GWQUtils.closeQrCodeTip();
        return qrCode;
    }

    public static void main(String[] args) throws IOException, InterruptedException, BusinessException, ResourceNotFoundException {
        init();
        getQrCode();
    }
}

参考文章：https://www.pianshen.com/article/5111323307/

南极亚拉
关注
Java使用开源Rxtx实现串口通讯 串口开发
04-13
Java使用开源Rxtx实现串口通讯 串口开发，里面包含实例，下载后按自己的要求进行修改即可（仅限对java有基础的人员）。
利用java rxtx对串口进行通讯
10-31
使用rxtx jar包，对串口进行通讯。jar包和源码都有，完整的java工程。
Java串口通信基础实践：RXTX库演示
最新发布
weixin_36444661的博客
04-26 1005
串口通信（Serial Communication）是计算机与外部设备之间进行数据交换的一种重要方式。它使用一个串行端口，通过一根串行数据线来传输数据，相较于并行通信，串行通信在远距离传输方面具有明显优势。在IT行业中，串口通信常用于调试设备、嵌入式系统开发、以及旧式计算机和新式外围设备之间的数据交换。RXTX库是一个开源的串口通信库，主要用于Java应用程序中实现与串行端口设备的数据交换。它允许Java程序像操作文件一样打开、读取、写入以及关闭串行端口。
RXTX串口通信 java
折骨成诗的博客
03-22 257
RXTX串口通信 java 最近项目需要往串口里写消息 翻了翻资料 整理下 windows系统下： 1.需要文件 rxtxSerial.dll ，RXTXcomm.jar 2.dll文件放入到JDK安装路径下的bin文件夹 　　例：C:\Program Files\Java\jdk1.7.0_17\jre\bin 　　最好在jre里...
java串口通信操作的jar包rxtx-2.2(内含32位与64位版本)
08-24
内含32位与64位版本 使用方法如下： 拷贝 RXTXcomm.jar 到 \jre\lib\ext目录中； 拷贝 rxtxSerial.dll 到 \jre\bin目录中； 拷贝 rxtxParallel.dll 到 \jre\bin目录中； 为jdk安装路径
java使用Rxtx实现串口通信调试工具
08-26
本文为大家详细介绍了使用Java语言和Rxtx库来实现串口通信调试工具的具体实现方式，这对于我们理解Java与外部硬件通信的机制以及深入学习Java的IO操作和多线程操作都具有相当大的帮助。通过本文的介绍，读者可以了解...
Java使用开源Rxtx实现串口通讯
08-26
Rxtx（即"real transputer extensions for java"）是一个Java串口通讯库，允许Java程序通过串行端口与其他设备进行数据交换。 本文将详细介绍如何在Java中使用Rxtx库实现串口通讯。首先，要使用Rxtx，需要将相关的...
Java Rxtx实现串口通讯的完整教程
标题《利用Java RXTX对串口进行通讯》以及描述《使用rxtx jar包，对串口进行通讯。jar包和源码都有，完整的java工程。》透露了涉及Java编程语言和RXTX库的串口通信技术。RXTX是一个在Java中进行串行通信的开源库，...
Springboot + rxtx 实现串口读写应用部分源码
03-19
RXTX 是一个开源的 Java 库，它提供了与硬件设备进行串行通信的能力。通过 RXTX，Java 应用程序可以直接与串行端口（COM 口在 Windows 上，tty 在 Linux 或 Mac OS X 上）交互，实现串口数据的读取和写入。 在...
Java Rxtx实现串口通信调试工具教程
本教程将介绍如何利用 Rxtx 在 Java 中实现一个简单的串口通信调试工具。 首先，你需要了解串口通信的基本概念。串口通信是指通过串行接口进行数据传输，通常使用 RS-232 标准。它允许设备之间通过串行数据线进行...
基于rxtx的java串口通信
04-11
java的串口通信 1、串口的搜索功能 2、串口的打开功能 3、串口的传送功能 4、串口的接收数据 基于rxtx的串口通信，本人上传的资源中，是64位用到的一些windows文件，如果电脑是32位的，可自行在网上下载
RXTX串口通信
03-10
Java串口通信依赖的jar包RXTXcomm.jar。实现java串口通信必备文件。两个文件包含32/64位
java串口通信（Rxtx 有界面、文字、文件传输）
02-21
整个主界面由通讯设置面板、接受设置面板、工具栏、文本接受区、文本发送区和状态信息栏组成，下面就各部分进行说明。 1）通讯设置面板。这是选择串口通信重要参数的地方，目前仅给出可以选择串口号和波特率，其他参数由系统自动填写。选择适当参数后点击“打开串口”按钮即可，若串口打开成功状态栏会显示串口打开成功，可使用其他功能；若失败，系统会给出相应打开失败原因的反馈。 2）接受设置面板。在打开串口成功后，点击清空接受区可将文本接受区的文本信息清空。点击停止展示，系统仍将接受对应串口传来的数据但不将其显示在文本接受区。 3）工具栏。目前仅有传输文件，点击按钮可向对应串口传输小码率文件。 4）文本接受区。将接受的文本类型的协议信息展示的区域。 5）文本发送区。将信息以文本类型协议发送出去。 6）状态信息栏。该栏将显示系统串口状态（打开或关闭），TX为统计系统发送成功的有效字节数，RX为统计系统接受的有效字节数。点击“清空计数”按钮可以将统计数据置零。
RXTX for JAVA实例
02-12
使用rxtx调用串口的测试实例，注意先配置jdk中的dll文件
java RXTX串口通信
Xiao_Bai_Ke的博客
05-21 364
最近由于项目需求，参考网上大神们的代码，写了一个简单的串口通信小例子，有兴趣的同学可以点击下方百度云盘连接获取： 链接：https://pan.baidu.com/s/1i4t2ajLtsoP-7B54FCkMbg 提取码：5u0o 希望对各位小伙伴有用哦！ ...
RXTX for JAVA 串口通信
weixin_33910759的博客
12-31 678
RXTX 的下载可以到官网或者Fizzed，官网发现并没有64位的支持，但是在Fizzed中找到的2.2版的64,32的windows和Linux版本http://fizzed.com/oss/rxtx-for-java1.windows下的串口调试将rxtxParallel.dll、rxtxSerial.dll拷贝到%JAVA_HOME%安装目录bin...
Java使用RXTX包进行串口通信
我不姓周，不唱朋友
06-22 4540
Java使用RXTX包进行串口通信 参考链接https://www.cnblogs.com/Dreamer-1/p/5523046.html 1. RXTX包的配置 在http://fizzed.com/oss/rxtx-for-java下载RXTX包。 1.1 JRE配置 根据RXTX包里的说明文档，将RXTXcomm.jar包放在JRE安装目录下的lib\ext下。 rxt...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
