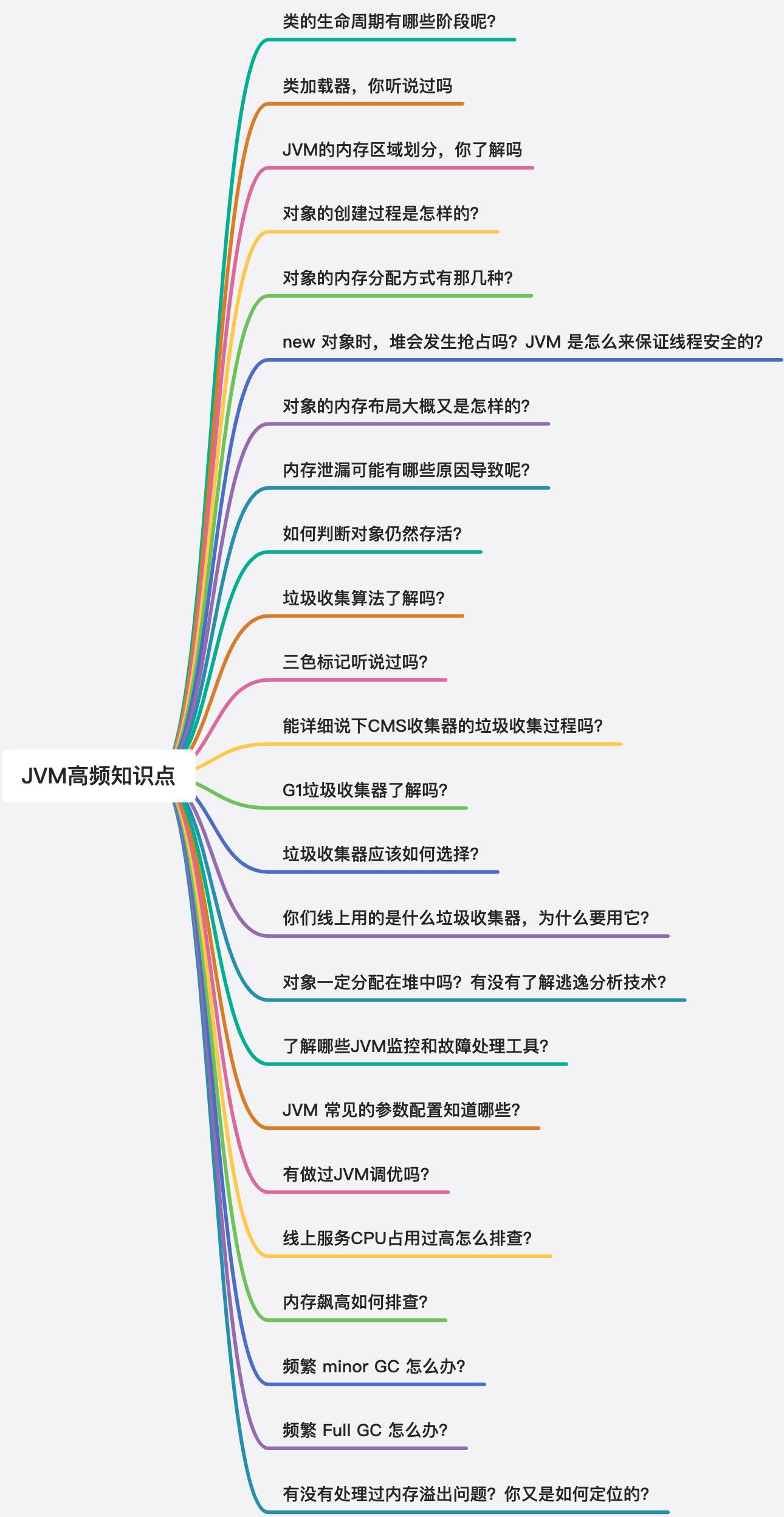

L01_JVM 高频知识图谱

这些知识点你都掌握了吗?大家可以对着问题看下自己掌握程度如何?对于没掌握的知识点,大家自行网上搜索,都会有对应答案,本文不做知识点详细说明,只做简要文字或图示引导。

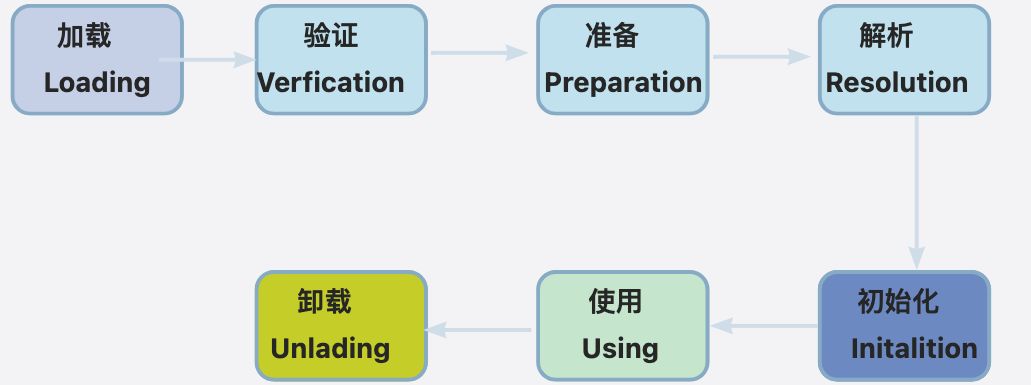

类的生命周期

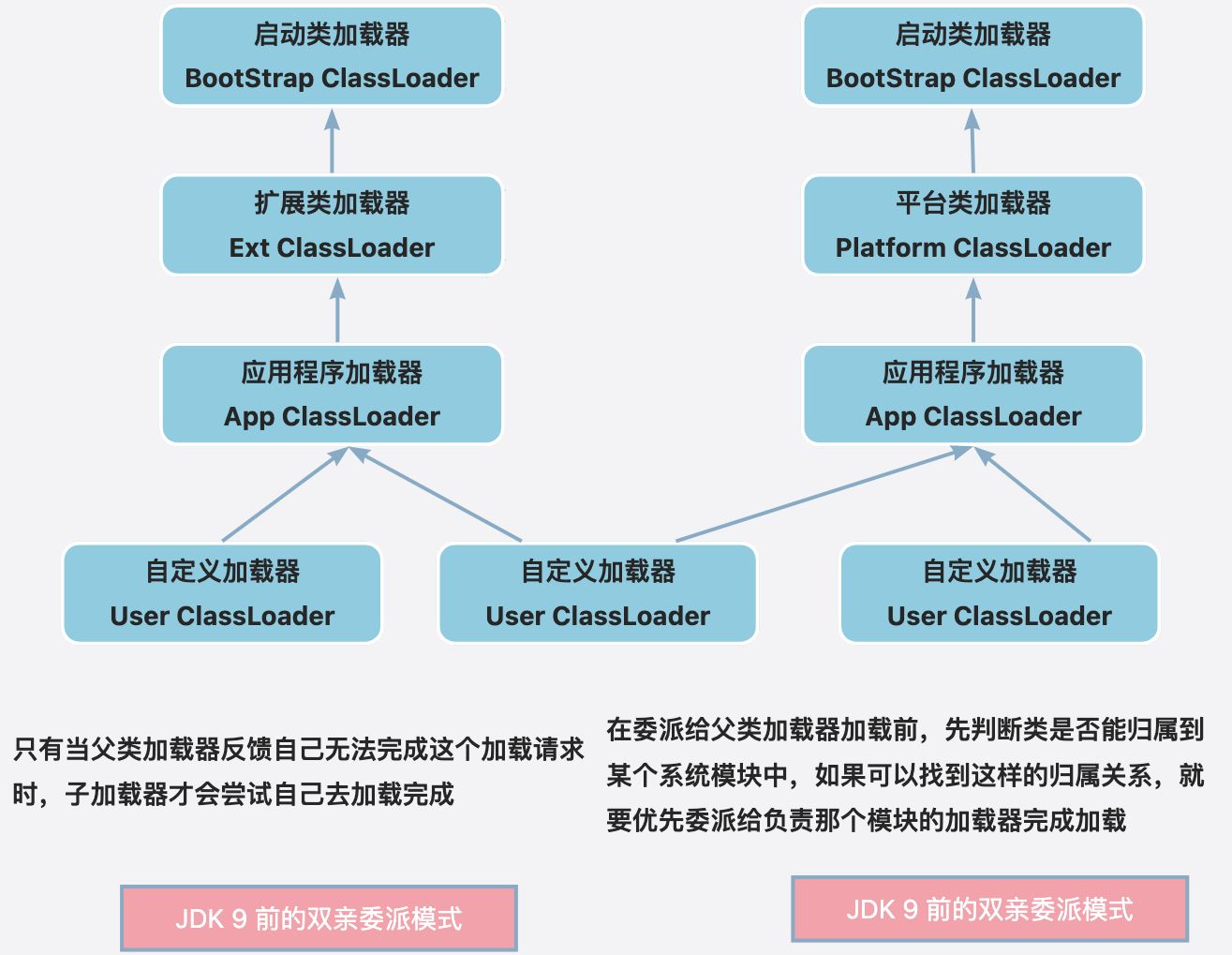

类加载器

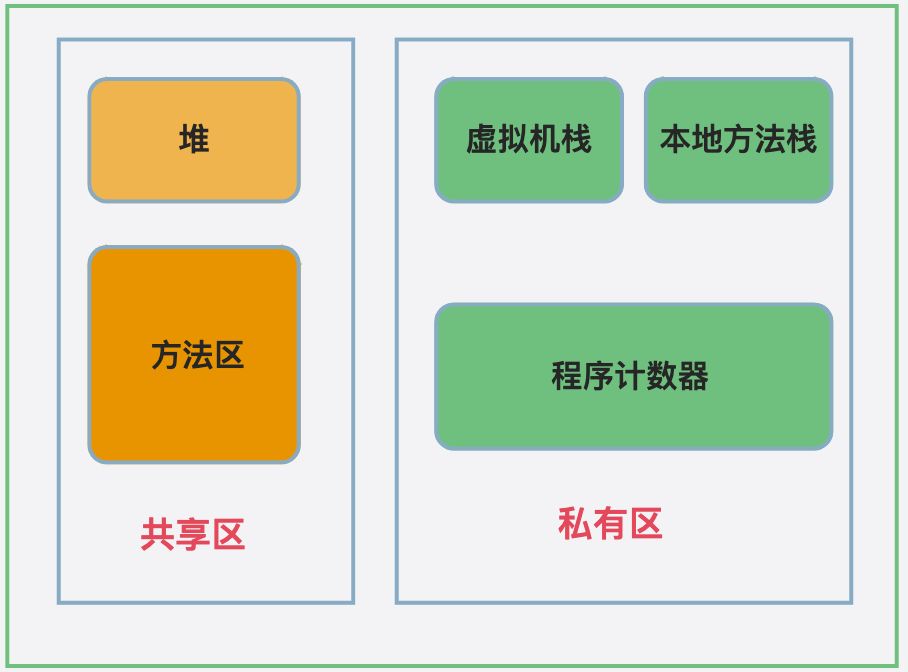

JVM 的内存区域

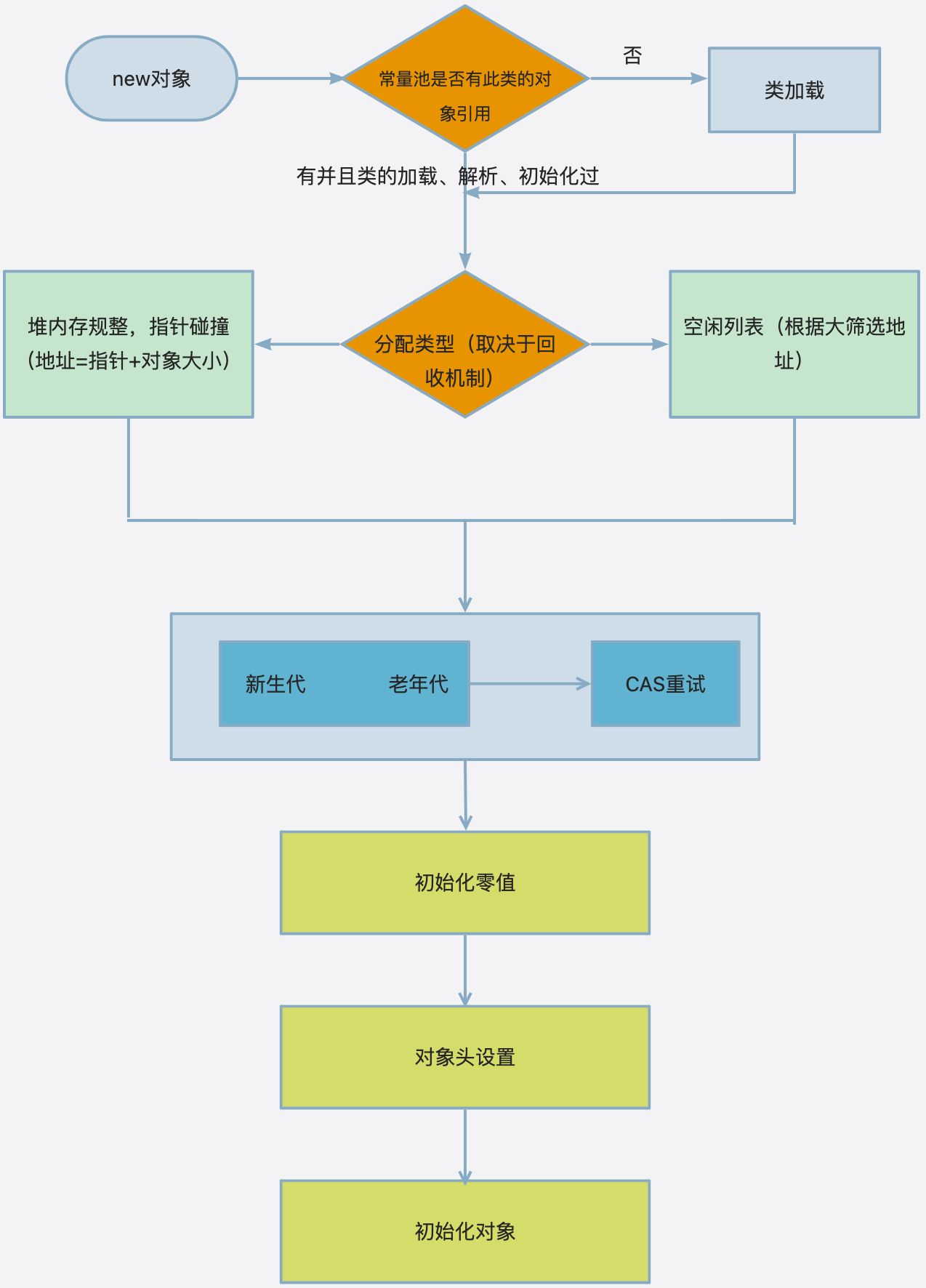

对象的创建过程

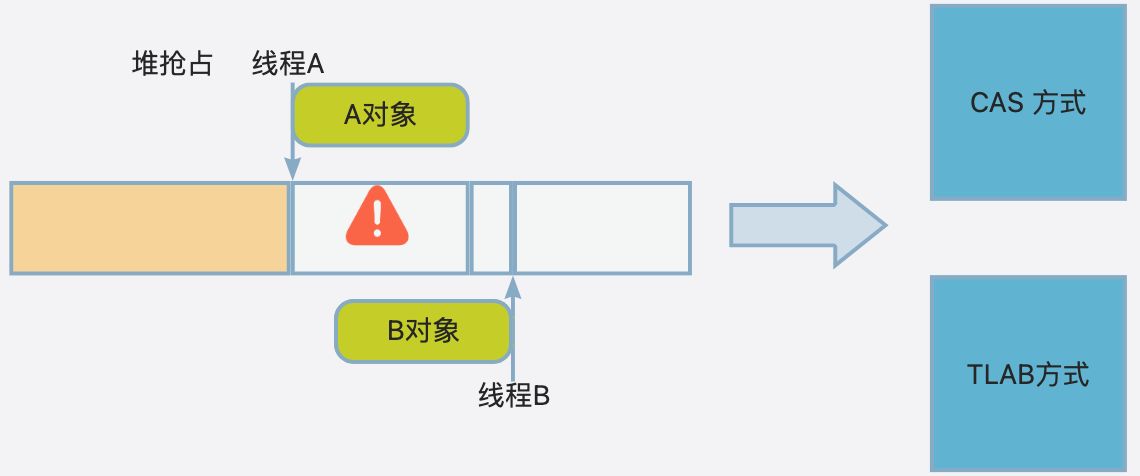

解决线程安全的两种方式

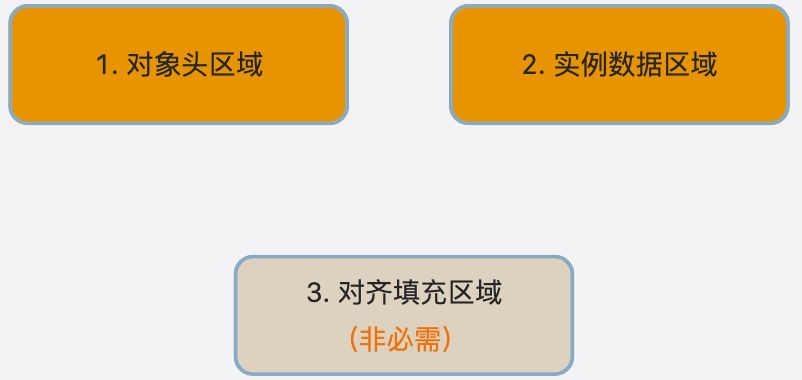

对象的内存布局

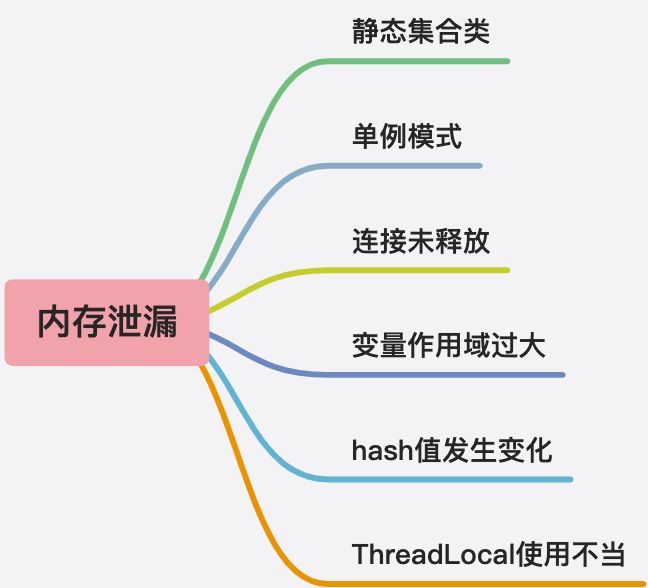

内存泄漏原因

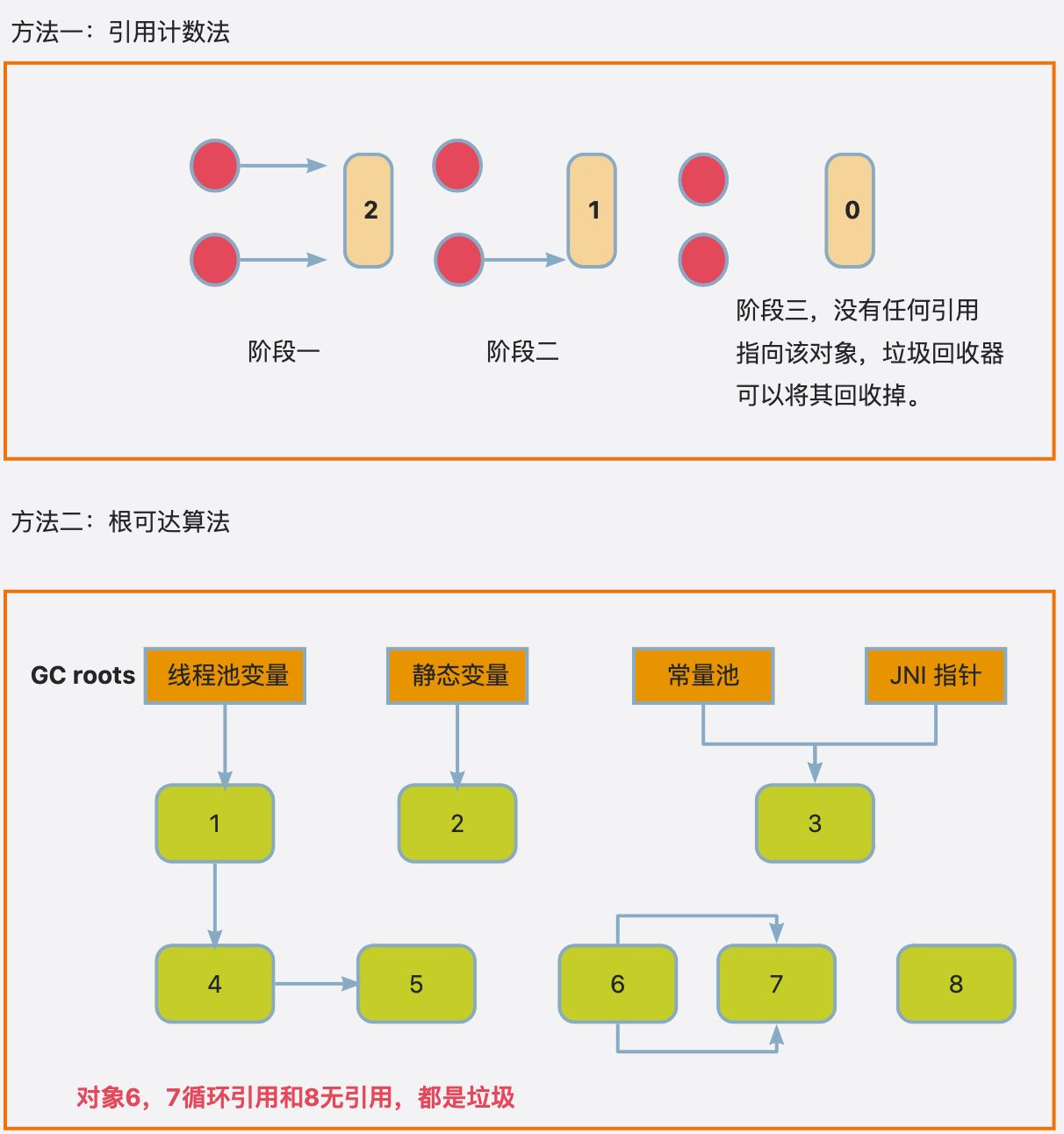

如何判断对象仍然存活?

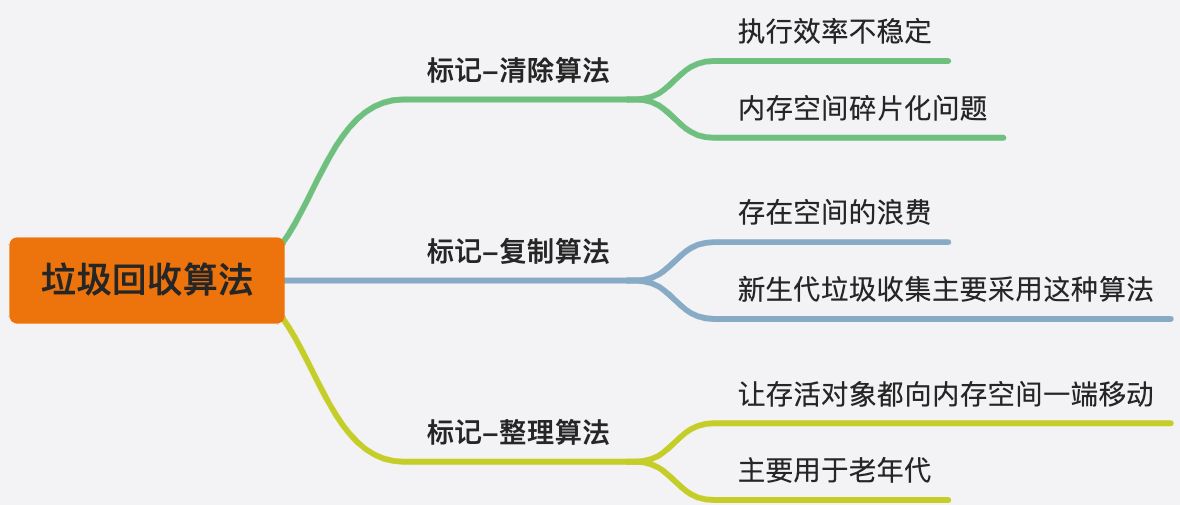

垃圾收集算法

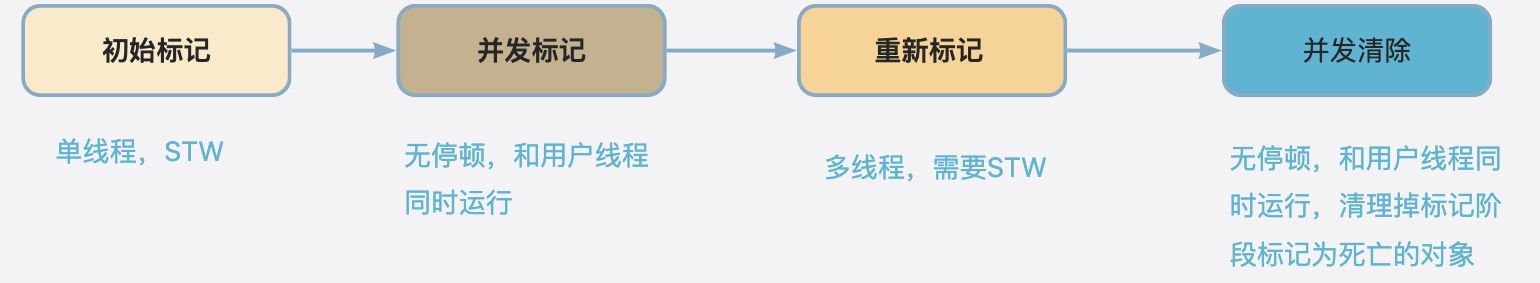

CMS 收集器的收集过程

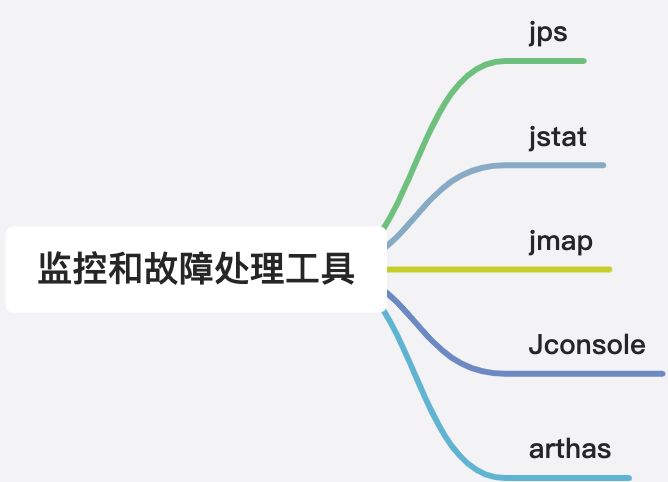

JVM 监控和故障处理工具


JVM 常见配置

  • -xms 初始化堆大小
  • -xmx 最大堆大小
  • -XX:SurvivorRatio=n 设置年轻代和老年代的比值
  • -XX:+PrintGC 打印GC回收过程信息

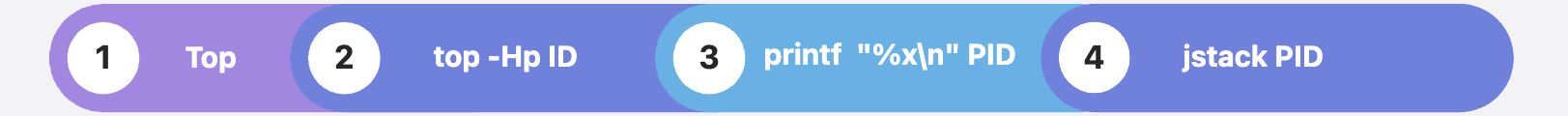

线上服务CPU飙高如何排查?
