1. rocketMQ总体结构图

RocketMQ 由四部分组成，举个栗子来说明下这些角色以及各自的功能。分布式mq是用来高效地传输消息的，它的功能跟以前在邮局中收发信件是一样的。邮政系统要正常运行，离不开下面这四个角色，一是发信者，二是收信者，三是负责暂存和传输的邮局，四是负责协调邮局的机构。各个地方邮局的管理机构对应到 RocketMQ 中，就是 Producer、Consumer、Broker和NameServer

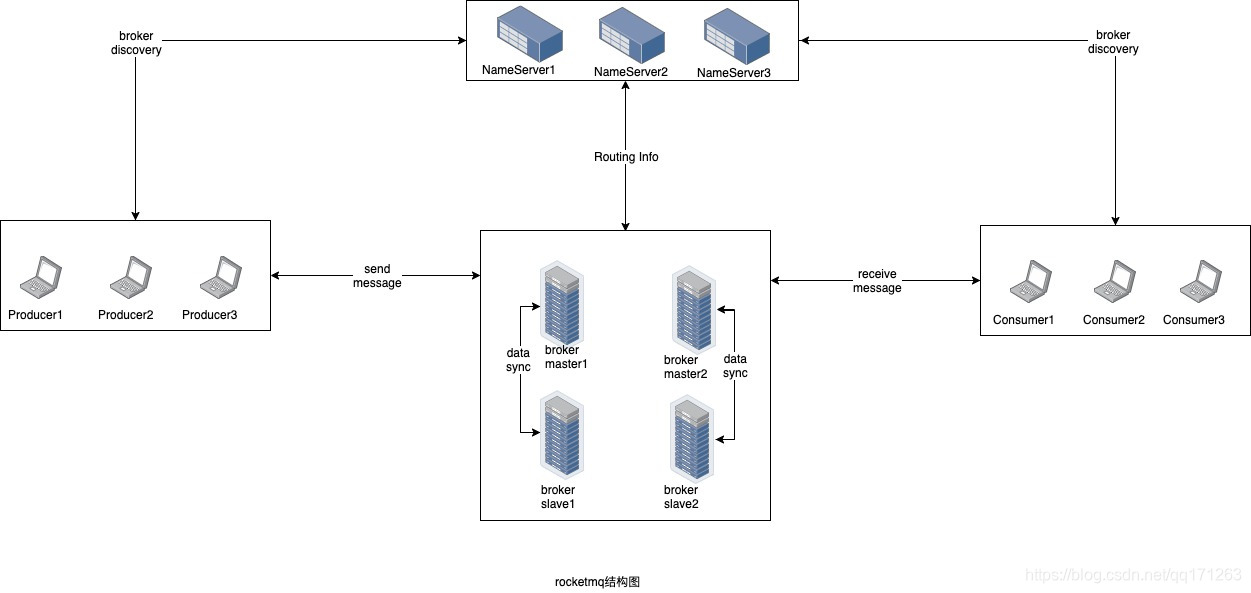

RocketMQ 各个角色间关系

2. Name Server的功能

NameServer 是整个消息队列中的状态服务器，类似于eureka和zookeeper等协调服务器，集群的各个组件通过它来了解全局的信息同时午，各个角色的机器都要定期 NameServer 上报自己的状态，超时不上报的话， NameServer 就会认为某个机器掉线或出故障不可用了，就会把它从当前维护的机器列表中移除，并且在其他角色请求的时候返回，其他角色也会移除该记录的链接。
NameServer 可以部署多个，相互之间独立，其他角色同时向多个 NameServer机器上报状态信息，从而达到热备份的目的 NameServer 本身是无状态的，也就是说 NameServer 中的 Broker Topic等状态信息不会持久存储，都是由各个角色时上报并存储到内存中的，NameServer 也支持配置参数的持化，但是一般没有必要这么做。

2.1 集群状态维护

NameServer维护了几个map进行状态topic以及broker组件的状态维护，下面来介绍下这几个map

topicQueueTable 这个结构的 Key 是 Topic 名称，它存储了所有 Topic 的属性信息。 Value 是个 QueueData 队列，队列的每一个元素代表一个master角色的broker， QueueData 里存储 Broker 读写 Queue 同步标识
BrokerAddrTable 这个map是以brokerName为key，相同名称的 Broker 可能存在多台机器，一个Master 和多个 Slave，这个map存储着一个 BrokerName 对应的属性信息，包括所属的 Cluster 名称，一个Master Broker 和多个 Slave Broker 的地址信息
ClusterAddrTable 这个map存储的是一个集群对应的所有的brokerName的列表。
BrokerLiveTable 这个map存的的key是broker对应的机器IP地址，BrokerAddrTable 跟它成为互补的关系；BrokerLiveTable存储的内容是对应机器的状态，包括对应机器上次更新状态的时间戳，NameServer会定期检查这个时间戳，超时没有更新就认为这个Broker无效，将其从broker列表中清除。

2.2 集群状态维护

1 NameServer 作为一个服务协调者角色，客户端(broker)会实时上报节点状态，通过netty进行远程交互，每一个节点在NameServer维护一个channel，当channel断开时，会回调通知相应的service进行节点信息剔除；
2 通过一个单线程的定时任务对 BrokerLiveTable 进行周期性扫描，扫描间隔为10秒，主动剔除超过两分钟没有更新时间戳的broker机器信息。

3. 与协调的角色交互

NameServer作为一个协调组件，对应不同的客户端有着不同的交互方式

3.1 本地以及远端交互方式

1 NameServer的源码实现中，在启动的时候使用 Option 类定义了很多启动选项，比如-b为在指定的broker机器上创建topic， -c为在指定的集群下所有的master角色的broker创建topic。
2 对于producer和consumer，NameServer通过请求指令，为producer或consumer返回broker的机器信息。
3 对于broker，NameServer不仅要保持对broker的长链接，同时还要对其进行指令发送以及上下线管理。

3.2为何要自己实现NameServer

阿里在rocketMQ之前，使用的是activeMQ进行系统消息流转，activeMQ是使用zookeeper作为集群的协调中间件，那为什么rocketMQ不继续使用zookeeper作为协调者呢？众所周知，zookeeper功能强大，并且被许许多多的分布式使用或者中间件当做协调者服务进行使用，它拥有永久节点、临时节点以及能够自动选举master的功能。
也正是由于zookeeper功能太多强大，并且有一个很重要的点在于它是强一致性的，这也导致了它的可用性降低，会影响集群的可用性，境地性能。参照Zookeeper快速选举流程详解，可知zookeeper选举是一个多么复杂的过程，需要使用者投入很大的运维精力。而rocketMQ是一个追求稳定性的中间件，只要能够稳定地为client提供broker的链接即可，所以name server 的实现已经足够地简单，从而减少整体维护成本。

4. 通信协议

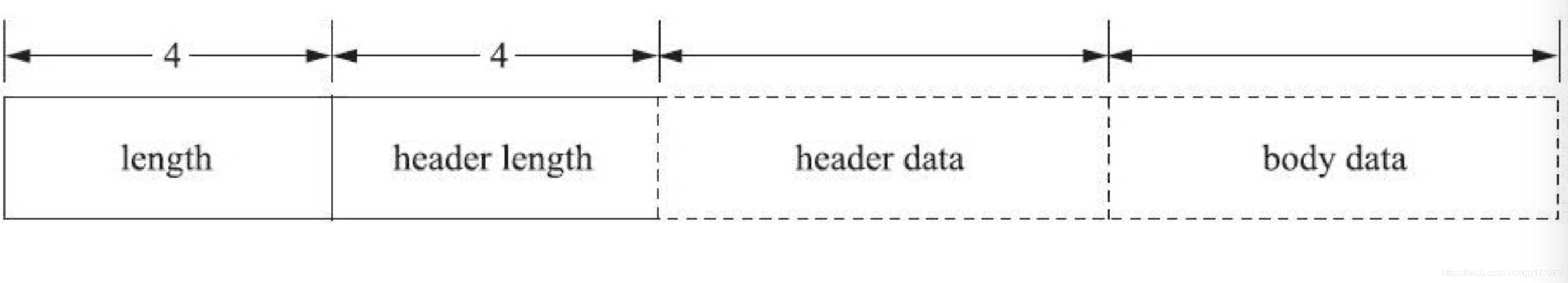

RocketMQ自己定义了一个通信协议，使得模块间传输的二进制消息和有意义的内容之间互相转换。
在这里插入图片描述

第一部分是大端4个字节整数，值等于第二、三、四部分长度的总和；
第二部分是大端4个字节整数，值等于第三部分的长度；
第三部分是通过Json序列化的数据；
第四部分是通过应用自定义二进制序列化的数据。

5. 源码解析

rocketMQ的NameServer代码非常的少，阅读难度也相对低，下面来看一下它的源码结构以及执行的大体流程

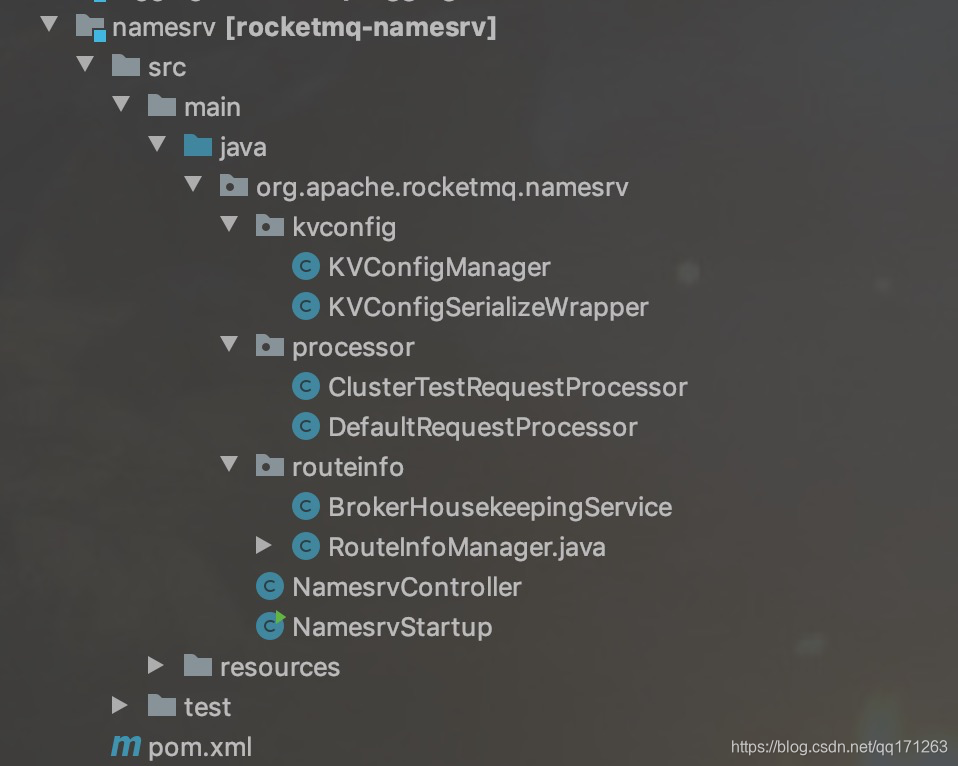

Name Server源码结构
可以看到只有不到十个类，代码量非常的少！接下来我们从先预览一下它的只要流程

(1) 方法启动

public static void main(String[] args) {
    main0(args);
}

public static NamesrvController main0(String[] args) {

    try {
        NamesrvController controller = createNamesrvController(args);
        start(controller);
        String tip = "The Name Server boot success. serializeType=" + RemotingCommand.getSerializeTypeConfigInThisServer();
        log.info(tip);
        System.out.printf("%s%n", tip);
        return controller;
    } catch (Throwable e) {
        e.printStackTrace();
        System.exit(-1);
    }

    return null;
}

(2) 创建 NamesrvController

初始化配置文件
初始化日志文件
创建对应的controller

public static NamesrvController createNamesrvController(String[] args) throws IOException, JoranException {
    System.setProperty(RemotingCommand.REMOTING_VERSION_KEY, Integer.toString(MQVersion.CURRENT_VERSION));

    Options options = ServerUtil.buildCommandlineOptions(new Options());
    commandLine = ServerUtil.parseCmdLine("mqnamesrv", args, buildCommandlineOptions(options), new PosixParser());
    if (null == commandLine) {
        System.exit(-1);
        return null;
    }

    final NamesrvConfig namesrvConfig = new NamesrvConfig();
    final NettyServerConfig nettyServerConfig = new NettyServerConfig();
    nettyServerConfig.setListenPort(9876);
    // -c命令行参数用来指定配置文件的位置
    if (commandLine.hasOption('c')) {
        //  省略非主要代码...
        }
    }
    // -p命令行参数用来打印所有配置 项的值。注意，用 -p参数打印配置项的值之后程序就退出了，这是一个帮助调 试的选项 。
    if (commandLine.hasOption('p')) {
        // ...省略非主要代码
    }

    // 把配置的属性文件转换为Java对象
    MixAll.properties2Object(ServerUtil.commandLine2Properties(commandLine), namesrvConfig);

    // 启动的时候没有指定rocketmq根目录系统参数配置，启动中断
    if (null == namesrvConfig.getRocketmqHome()) {
        // 省略非主要代码...
    }

    // 从配置目录中读取日志文件
    LoggerContext lc = (LoggerContext) LoggerFactory.getILoggerFactory();
    JoranConfigurator configurator = new JoranConfigurator();
    configurator.setContext(lc);
    lc.reset();
    configurator.doConfigure(namesrvConfig.getRocketmqHome() + "/conf/logback_namesrv.xml");

    log = InternalLoggerFactory.getLogger(LoggerName.NAMESRV_LOGGER_NAME);

    MixAll.printObjectProperties(log, namesrvConfig);
    MixAll.printObjectProperties(log, nettyServerConfig);

    final NamesrvController controller = new NamesrvController(namesrvConfig, nettyServerConfig);

    // 保存所有的配置，防止配置丢失
    controller.getConfiguration().registerConfig(properties);

    return controller;
}

(3) 初始化NamesrvController
- 设置RemotingServer监听端口
- 注册处理broker和client请求处理的processor
- 启动定时任务清除掉线broker
- 启动定时任务打印配置信息
- 初始化监听ssl上下文配置文件是否被修改

// NamesrvController

public boolean initialize() {

        // 加载已经存在的配置
        this.kvConfigManager.load();

        // 初始化netty服务端
        this.remotingServer = new NettyRemotingServer(this.nettyServerConfig, this.brokerHousekeepingService);

        // 根据配置初始化自定义线程池
        this.remotingExecutor =
            Executors.newFixedThreadPool(nettyServerConfig.getServerWorkerThreads(), new ThreadFactoryImpl("RemotingExecutorThread_"));

        // 初始化请求处理器，这里是 DefaultRequestProcessor
        // 注册netty业务处理器
        this.registerProcessor();

        // 这里是开启一个线程不停地扫描已经掉线的broker，10秒一次
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                NamesrvController.this.routeInfoManager.scanNotActiveBroker();
            }
        }, 5, 10, TimeUnit.SECONDS);

        // 每隔10秒打印配置
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                NamesrvController.this.kvConfigManager.printAllPeriodically();
            }
        }, 1, 10, TimeUnit.MINUTES);

        if (TlsSystemConfig.tlsMode != TlsMode.DISABLED) {
            // 注册一个侦听器来重新加载SslContext
            try {
                // fileWatchService 中开启一个线程定时扫描这些证书文件(默认是没有证书文件的)是否有变化，如果有变化则重新加载
                fileWatchService = new FileWatchService(
                    new String[] {
                        TlsSystemConfig.tlsServerCertPath,
                        TlsSystemConfig.tlsServerKeyPath,
                        TlsSystemConfig.tlsServerTrustCertPath
                    },
                    new FileWatchService.Listener() {
                        boolean certChanged, keyChanged = false;
                        @Override
                        public void onChanged(String path) {
                            // 省略非主要代码...
                        }
                        private void reloadServerSslContext() {
                            ((NettyRemotingServer) remotingServer).loadSslContext();
                        }
                    });
            } catch (Exception e) {
                log.warn("FileWatchService created error, can't load the certificate dynamically");
            }
        }

        return true;
    }

(4) NamesrvController 启动

// NamesrvController
public void start() throws Exception {
        // 启动netty服务端程序
        this.remotingServer.start();

        // 启动证书文件扫描的service
        if (this.fileWatchService != null) {
            this.fileWatchService.start();
        }
    }

* 启动netty服务端程序
* 启动证书文件扫描的service

小结

本篇介绍了rocketMQ的中NameServer的工作方式以及为何独立编写它的原因，并且配合源码介绍了它的功能实现。
本篇仅仅从个人角度对个人的学习的一个总结，里面还有很多不足的地方，比如没有很好的介绍远程传输协议部分，这个后面找时间补上，以及其他一些不足的地方，希望各位看官大神指出，一定找时间修正，输出更好的文章对本人来说也是一个进步。

本人fork下来的源码，里面在看过的地方都加上了个人理解的注释代码地址
