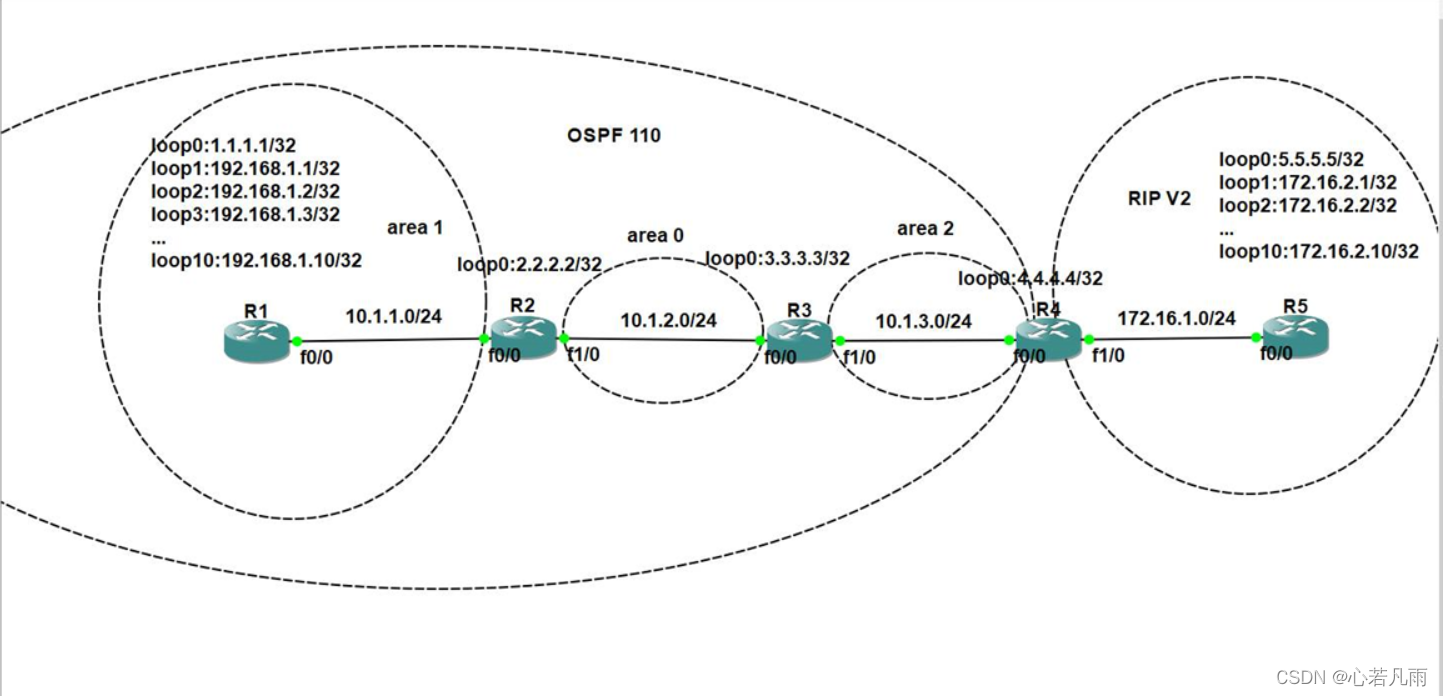

动态路由 ---OSPF多区域配置

配置R1 的网关
(config)#in f0/0
(config-if)#no shutdown
(config-if)#IP add 10.1.1.1 255.255.255.0

配置R1环回口
(config)#in loopback 0
(config-if)#ip add 1.1.1.1 255.255.255.255
(config)#in loopback 1
(config)#in loopback 0
(config-if)#ip add 192.168.1.1 255.255.255.255
(config-if)#ip add 192.168.1.2 255.255.255.255
…
(config-if)#ip add 192.168.1.9 255.255.255.255
配置R2
(config)#in f0/0
(config-if)#no shutdown
(config-if)#IP add 10.1.1.2 255.255.255.0
(config)#in f1/0
(config-if)#no shutdown
(config-if)#IP add 10.1.2.2 255.255.255.0
配置R2环回口
(config)#in loopback 0
(config-if)#ip add 2.2.2.2 255.255.255.255
配置R3 的网关
(config)#in f1/0
(config-if)#no shutdown
(config-if)#IP add 10.1.2.3 255.255.255.0
(config)#in f0/0
(config-if)#no shutdown
(config-if)#IP add 10.1.3.3 255.255.255.0
配置R3环回口
(config)#in loopback 0
(config-if)#ip add 3.3.3.3 255.255.255.255
配置R4的网关
(config)#in f0/0
(config-if)#no shutdown
(config-if)#IP add 10.1.3.4 255.255.255.0
(config)#in f1/0
(config-if)#no shutdown
(config-if)#IP add 172.16.2.4 255.255.255.0
配置R4环回口
(config)#in loopback 0
(config-if)#ip add 4.4.4.4 255.255.255.255
配置R5的网关
(config)#in f1/0
(config-if)#no shutdown
(config-if)#IP add 172.16.2.5 255.255.255.0
配置R5环回口
(config)#in loopback 0
(config-if)#ip add 5.5.5.5 255.255.255.255
(config)#in loopback 1
(config-if)#ip add 172.16.1.1 255.255.255.255
(config)#in loopback 2
(config-if)#ip add 172.16.1.2 255.255.255.255
…
(config)#in loopback 9
(config-if)#ip add 172.16.1.9 255.255.255.255
配置R1
(config)#router ospf 110
(config-router)#router-id 1.1.1.1
(config-router)#network 1.1.1.1 0.0.0.0 area 1
(config-router)#network 10.1.1.1 0.0.0.255 area 1
(config-router)#network 192.168.1.1 0.0.0.0 area 1
(config-router)#network 192.168.1.2 0.0.0.0 area 1
…
(config-router)#network 192.168.1.9 0.0.0.0 area 1
配置R2
(config)#router ospf 110
(config-router)#router-id 2.2.2.2
(config-router)#network 2.2.2.2 0.0.0.0 area 0
(config-router)#network 10.1.1.2 0.0.0.255 area 1
(config-router)#network 10.1.2.2 0.0.0.255 area 0
配置R3
(config)#router ospf 110
(config-router)#router-id 3.3.3.3
(config-router)#network 3.3.3.3 0.0.0.0 area 0
(config-router)#network 10.1.2.3 0.0.0.255 area 0
(config-router)#network 10.1.3.3 0.0.0.255 area 0
配置R4
(config)#router ospf 110
(config-router)#router-id 4.4.4.4
(config-router)#network 4.4.4.4 0.0.0.0 area 0
(config-router)#network 10.1.3.4 0.0.0.255 area 0
(config)#router rip
(config-router)#version 2
(config-router)#no auto-summary
(config-router)#network 172.16.0.0
配置R5
(config)#router rip
(config-router)#version 2
(config-router)#no auto-summary
(config-router)#network 172.16.0.0
R4做双向分发
(config)#router rip
(config-router)#redistribute ospf 110 metric 0
(config)#router ospf 110
(config-router)#redistribute rip subnets
验证 5.5.5.5
R1#ping 5.5.5.5

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 5.5.5.5, timeout is 2 seconds:
!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 64/81/96 ms
域间汇总
(config)#router ospf 110
(config-router)#$e 192.168.1.0 255.255.255.240
域外汇总
(config)#router ospf 110
(config-router)#summary-address 172.16.2.0 255.255.255.240

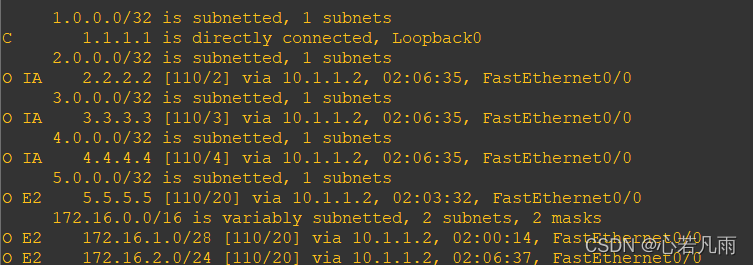

查看效果
