配置路由DHCP服务器

DHCP

动态主机配置协议

DHCP的好处

减少管理员的工作量
避免输入错误的可能
避免IP地址重复
提高IP地址的利用率
当网络更改IP地址段时，不再需要重新配置每个用户的IP

DHCP的工作原理

.客户机发送255.255.255.255向局域网内的所有DHCP服务器发送DHCP请求，要IP地址
2…所有收到请求的DHCP服务器都会向DHCP客户机给予一个地址
3.DHCP客户机选择第一个向他发送DHCPoffer的DHCP服务器提供的地址，并通告给局域网内的所有DHCP服务器
4.被选中的DHCP收到DHCPprequest后，会回复一个DHCPack，此时会正式把地址下发给DHCP客户机，DHCP客户机可以正常使用这个地址了，同时其他没被选中的DHCP服

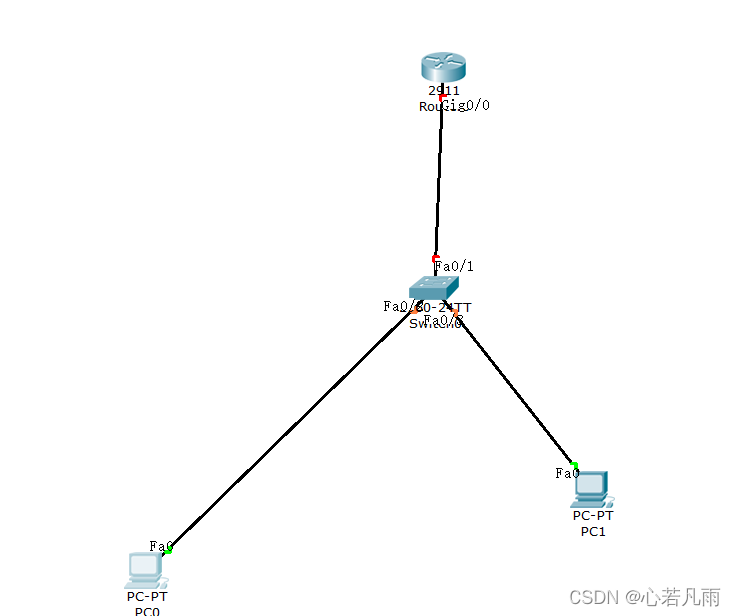

DHCP实验步骤

创建vlan 10 vlan 20
F0/2 F0/3划分vlan10 vlan20
F0/1创建trunk链路
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#in f0/2
Switch(config-if)#switchport access vlan 10
Switch(config-if)#in f0/3
Switch(config-if)#switchport access vlan 20
Switch(config-if)#in f0/1
Switch(config-if)#switchport mode trunk
打开路由器
Router(config)#in g0/0
Router(config-if)#no sh
进子接口封装vlan 10 vlan 20
Router(config-if)#in g0/0.1
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 192.168.10.1 255.255.255.0
Router(config-subif)#in g0/0.2
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 192.168.20.1 255.255.255.0
退出
创建dhcp池1
R1(config)#ip dhcp pool 1
R1(dhcp-config)#network 192.168.10.0 255.255.255.0配置下发地址段
R1(dhcp-config)#dns-server 192.168.10.1
R1(dhcp-config)#default-router 192.168.10.15
R1(dhcp-config)#lease 10
R1(config)#ip dhcp pool 2
R1(dhcp-config)#network 192.168.20.0 255.255.255.0
R1(dhcp-config)#dns-server 192.168.20.20
R1(dhcp-config)#default-router 192.168.20.1
R1(dhcp-config)#lease 10
R1(config)#ip dhcp excluded-address 192.168.20.1 192.168.20.20
