三层交换机

前言

三层交换实现不同vlan间通信 三层交换机可以配置vlan if接口通过vlanif接口可以配置ip地址 成为不同vlan对应不同vlan对应不同网关从而实现不同vlan间通信

传统的mls

第三层交换机在osi七层网络模型中第三层，即网络层，是利用第三层协议中的IP包的包头信息来对后续数据业务流进行标记，具有同一标记的业务流的后续报文被交换到第二层数据链路层，从而打通源IP地址和目标IP地址之间的一条通道。这条通道经过第二层链路层。有了这条通路，三层交换机就没有必要每次将接收到的数据包进行拆包来判断路由，而且是直接将数据包进行转发，将数据流进行交换

一次路由多次交换

3层转发过程中要重新封装2层
3层交换机上 等三层引擎处理数据流的一个包
建立一个mls’条目负责重写和转发数据流中后数据包

基于CEF的mls

与传统mls不同的是，cef预先根据路由表学习路由信息后，直接储存在fib（转发信息库）中，cef预先根据arp表生成邻接表，直接由硬件转发。传统mls至少需要软件查询一次路由表后建立转发条目，才能使用硬件转发

三层工作原理

（1）主机A给主机B发送单播数据包
（2）交换机查询fib表，找到下一条地址
（3）查找到下一条地址与对应的邻接关系的二层封装信息
（4）转发

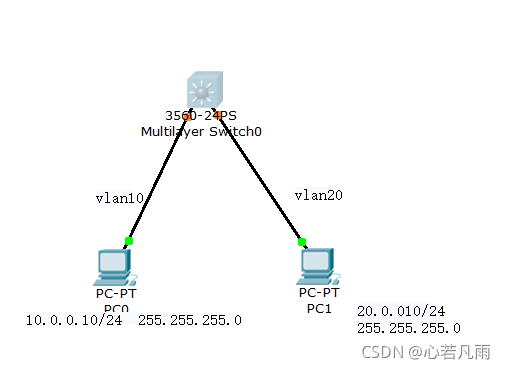

三层交换的配置

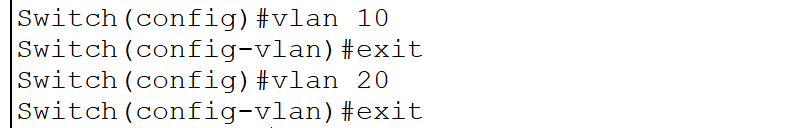

在全局模式下创建vlan

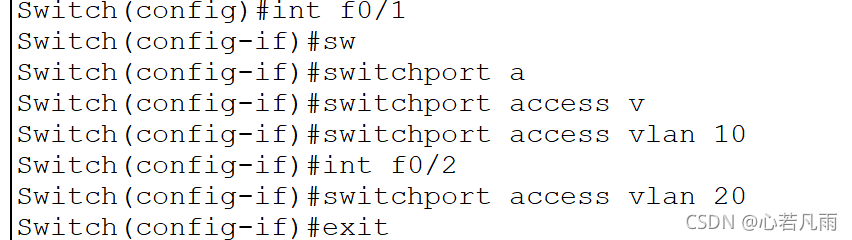

把f0/1 f0/2划分进vlan10、20

开启三层交换机 在全局模式下输入IP routing

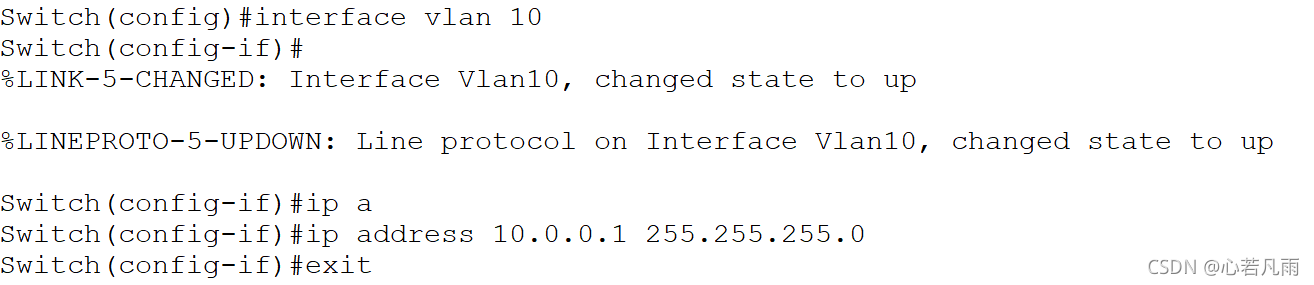

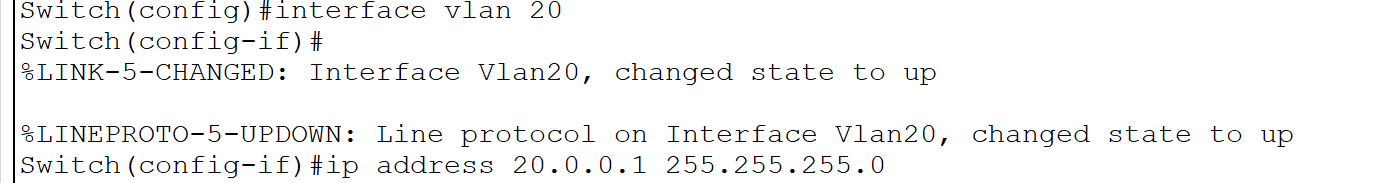

在全局模式下配置ip

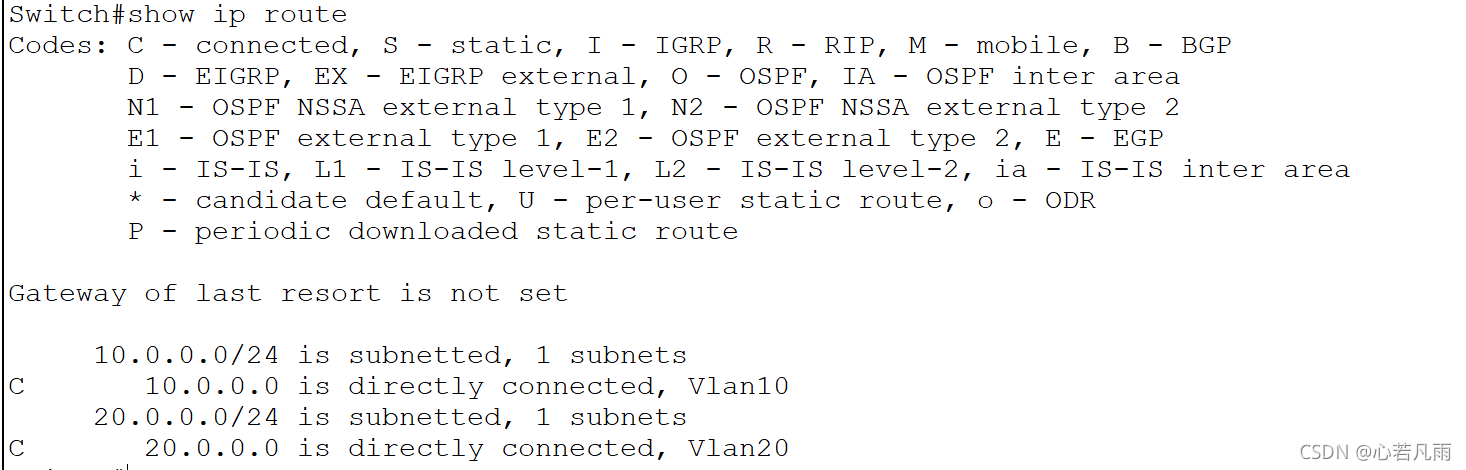

查看ip

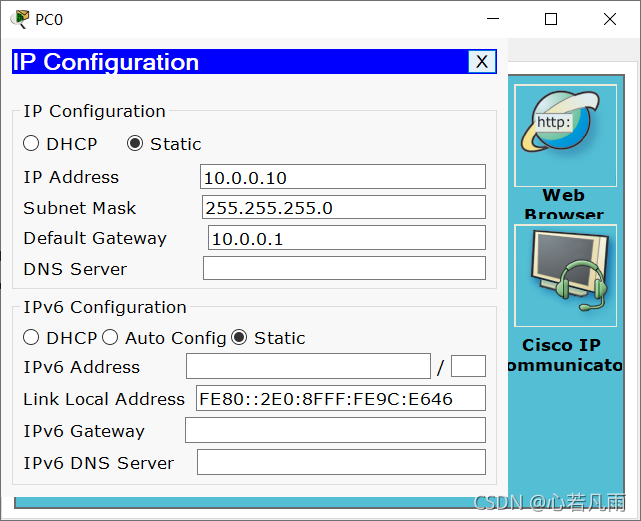

pc1ip

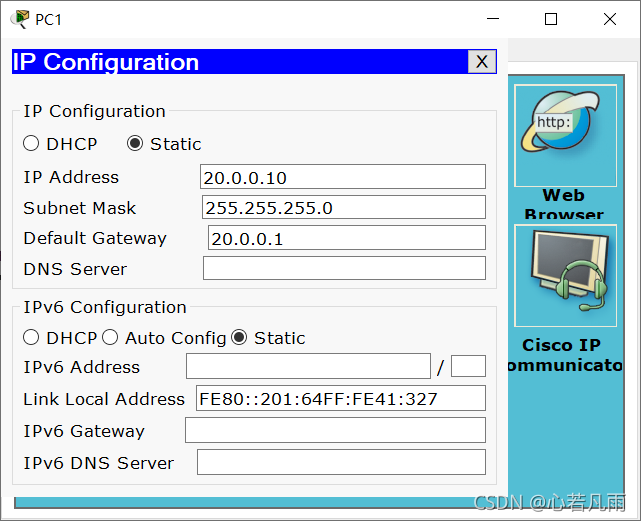

pc2ip

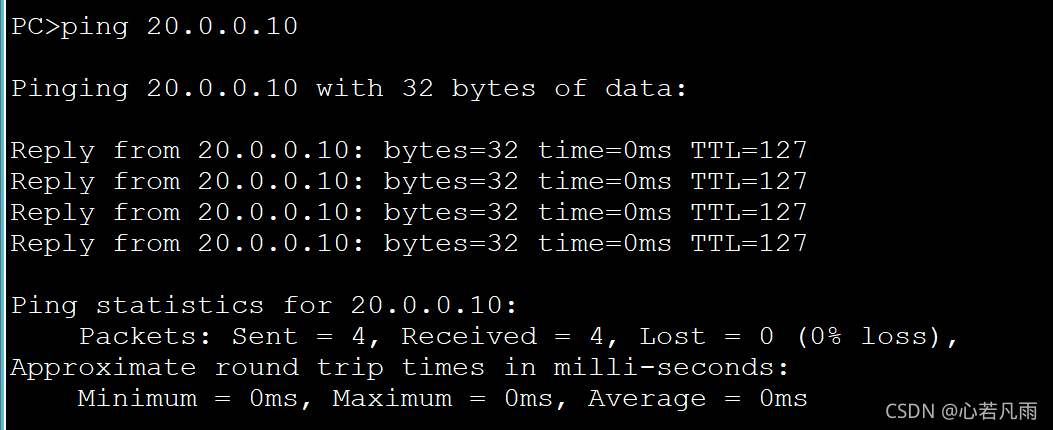

验证

总结

三层交换机的最重要的功能是加快大型局域网络内部的数据的快速转发，加入路由功能也是为这个目的服务的
