单臂路由

前言

单臂路由技术当只有二层交换机时有要实现不同vlan间通信就需要单臂路由技术

单臂路由实现不同vlan通信

交换机连接主机的端口为access链路
交换机连接路由器的端口为trunk链路

子接口

路由器的物理接口可以被划分多个逻辑接口
每一个接口对应一个vlan网段的网关

思科交换机黑名单

在全局模式下switchport trunk allowed vlan remove 10
不允许vlan10流量通过

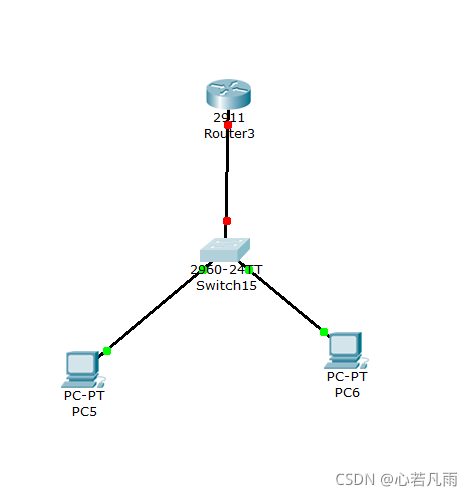

单臂路由实验案例

在这里插入图片描述

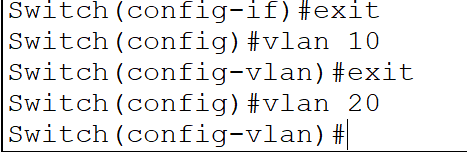

先设置两个vlan10 和vlan20
在这里插入图片描述

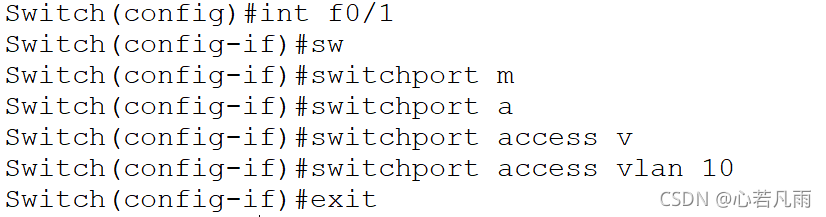

把f0/1划分进去vlan 10
在这里插入图片描述

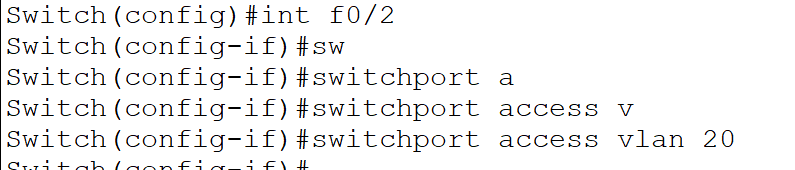

把端口f0/2划分vlan 20
在这里插入图片描述

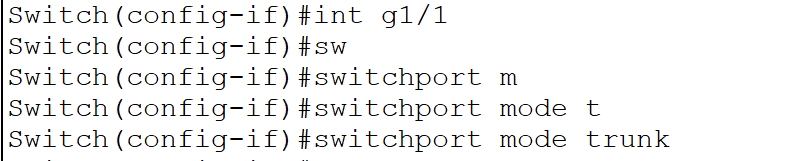

把端口g1/1建立trunk
在这里插入图片描述
在路由器建立子接口
在接口模式开启接口
在这里插入图片描述

在这里插入图片描述

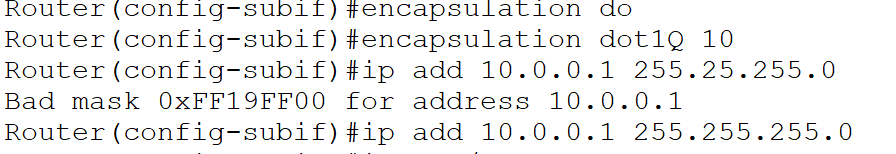

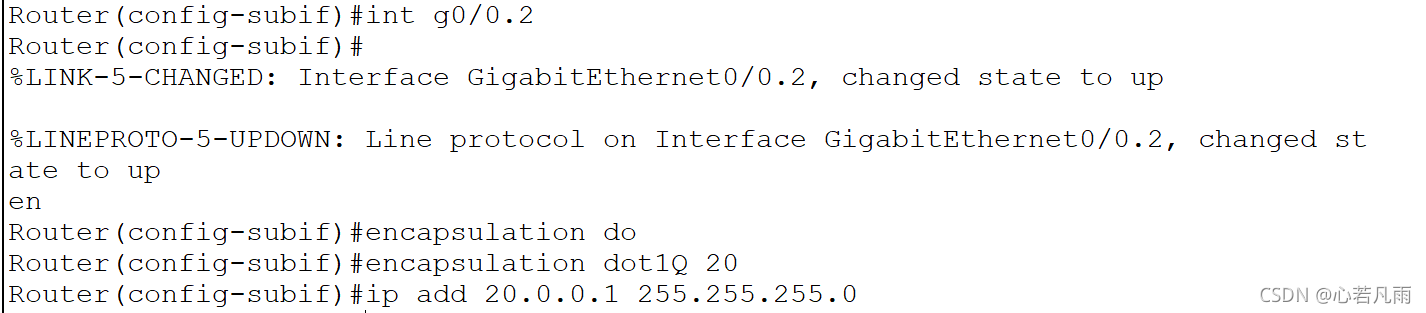

进入封装

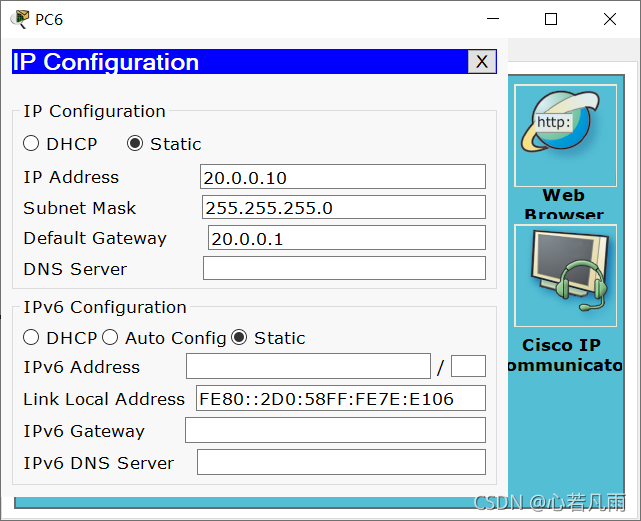

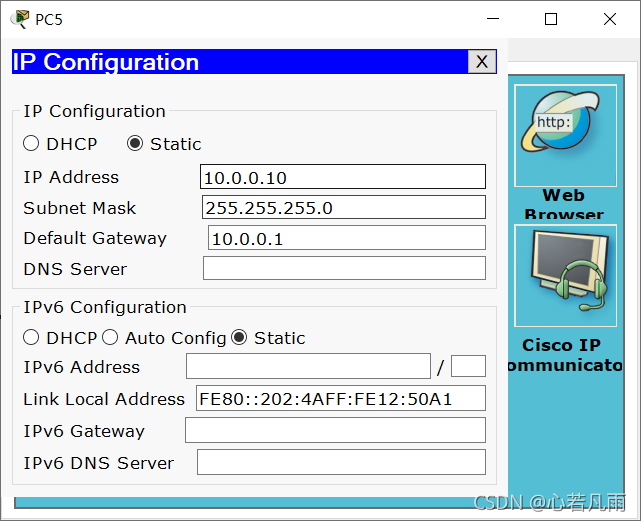

配置IP
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

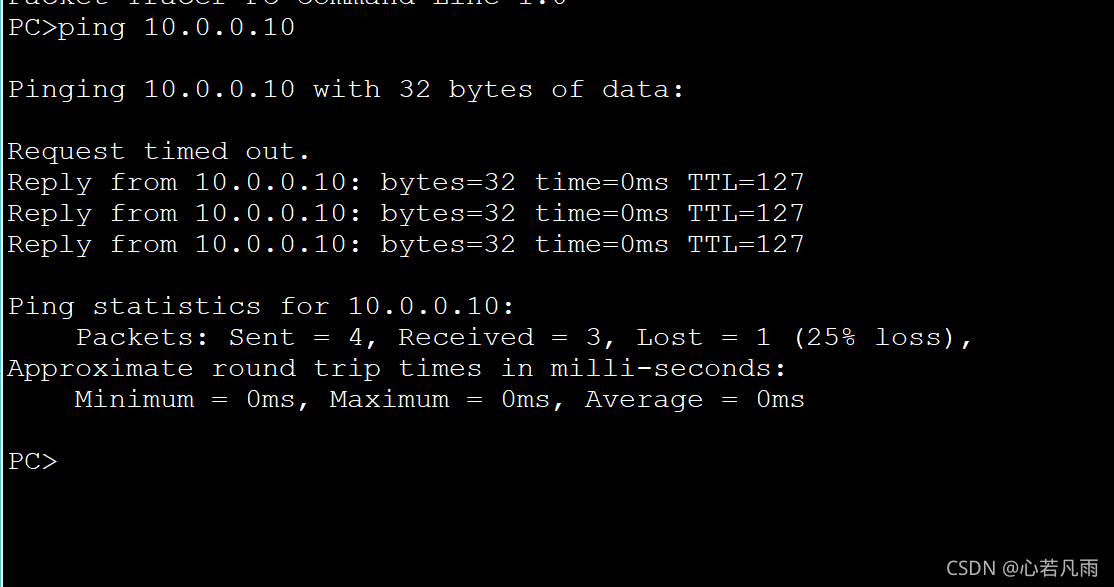

验证是通的
在这里插入图片描述

单臂路由的缺陷

单臂路由是网络骨干链路 容易形成网络堵塞
接口依托于物理接口 应用不灵活
vlan间转发需要查看路由表 严重浪费资源
