HA03-fence设置

目录

一、fence作用

二、在集群里添加fence

2.1、fence和node之间的通信

2.2、配置fence

2.3、node上安装fence代理

2.4、在集群中添加fence

2.5、fence动作

---

一、fence作用

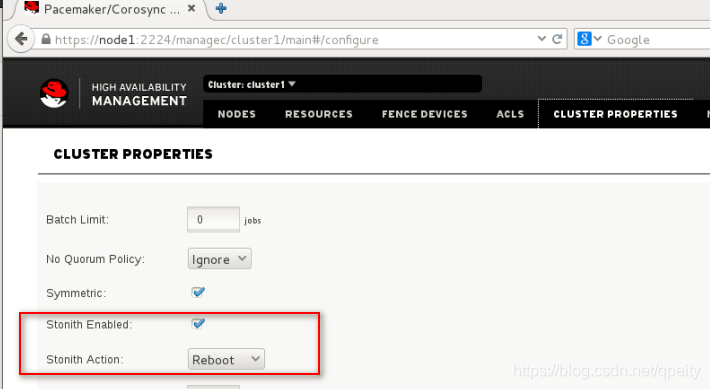

HA01理解集群那篇文章中讲过，当集群中某个node出现故障，各个node争抢集群资源将出现脑裂。fence将node关机或重启，避免脑裂。前面的实验中，我们关闭了fence，为了验证fence的功能，我们需要打开fence。https://node1:2224中配置Stonith Enable勾选，或者参考下面的命令。

[root@node1 ~]# pcs property set stonith-enabled=true

二、在集群里添加fence

实验环境中，server上有node1、2、3，我们使用server作为fence。

2.1、fence和node之间的通信

fence要控制node1、2、3，那么就要让fence和三个node信任，因此fence和各个node之间用key去做信任。在server上：创建目录/etc/cluster/。并在该目录下创建fence用的key，注意这个文件大小必须是4k（blocksize*count），小于4k是不行的。再把这个key搞到三个node的/etc/cluster/目录里面。

[root@server:~]# mkdir -p /etc/cluster
[root@server:~]# dd if=/dev/zero of=/etc/cluster/fence_xvm.key bs=4096 count=1
[root@server:~]# scp -r /etc/cluster/ node1:/etc/cluster/
[root@server:~]# scp -r /etc/cluster/ node2:/etc/cluster/
[root@server:~]# scp -r /etc/cluster/ node3:/etc/cluster/

2.2、配置fence

如果没有fence_virtd命令，那么需要先装包。

[root@server:~]# yum install fence-virt*

在server上：相应的fence配置。将server配置成fence的引擎。设置fence_virtd服务开机启动，启动fence_virtd服务。

[root@server:~]# fence_virtd -c

Module search path [/usr/lib64/fence-virt]:回车默认
Listener module [multicast]:回车默认，多路广播模式
Multicast IP Address [225.0.0.12]:回车默认，广播的IP
Multicast IP Port [1229]:回车默认，广播的端口
Interface [virbr0]:回车默认，用virbr0做node与fence的通信
Key File [/etc/cluster/fence_xvm.key]:回车默认，这个就是key的路径
Backend module [libvirt]:回车默认
=== End Configuration ===
Replace /etc/fence_virt.conf with the above [y/N]? y  回复y完成

[root@server:~]# systemctl enable fence_virtd.service
[root@server:~]# systemctl start fence_virtd.service

验证fence配置正确，查看server模拟的这个fence可以发现几个node。注意！因为通过virbr0网络通信，所以发现4个node（node1-4）。但是只能管理node1-3，因为node4没有key。

[root@server:~]# fence_xvm -o list
node1                85131e1d-13c0-4bac-889a-cdfce5864337 on
node2                0b539cb2-79fb-49ab-94c8-fa4cd9e0f550 on
node3                c770c3e8-237f-46d9-8fe4-1d103740e583 on
node4                fd42d1d6-775c-4243-babc-97d4df6f3d6f on

2.3、node上安装fence代理

现实生产中，fence会由不同的fence设备实现，比如cisco、apc等。node通过脚本来与fence进行通信，对于不同的fence设备，node上需要安装不同的fence代理。yum list可以列出诸多fence代理。

[root@node1 ~]# yum list fence*

如果使用电源交换机作为fence设备，那么要安装fence-agents-apc.x86_64
如果使用思科的设备作为fence设备，那么要安装fence-agents-cisco-mds.x86_64、fence-agents-cisco-ucs.x86_64等。
…………
server是虚拟机模拟出来的fence设备，因此安装虚拟设备代理，把fence-virt*包全安装。

[root@node1 ~]# yum install fence-virt -y
[root@node2 ~]# yum install fence-virt -y
[root@node3 ~]# yum install fence-virt -y

2.4、在集群中添加fence

最后，在集群中添加fence。浏览器访问https://node1:2224 登录hacluster/redhat--->cluster1--->FENCE DEVICE--->Add
--->弹出框，类型选择fence_xvm，起名fence_xvm1，高级选项pcmk_host_list里面填写node1,node2,node3--->点击create fence device
等待一会儿fence_xvm1变蓝running就说明fence启动了。
用crm_mon -1可以看到fence资源。

命令行方式添加fence

[root@node1 ~]# pcs stonith create fence_xvm1 fence_xvm pcmk_host_list=node1,node2,node3

[root@node1 ~]# pcs stonith show
 fence_xvm1	(stonith:fence_xvm):	Started

[root@node1 ~]# pcs stonith show fence_xvm1
 Resource: fence_xvm1 (class=stonith type=fence_xvm)
  Attributes: pcmk_host_list=node1,node2,node3
  Operations: monitor interval=60s (fence_xvm1-monitor-interval-60s)

检测一下fence是否成功，可以手动fence一个node

[root@node1 ~]# fence_xvm -o reboot -H node3
或者
[root@node1 ~]# pcs stonith fence node3
Node: node3 fenced

2.5、fence动作

因为之前在https://node1:2224里面配置的fence动作是重启，因此断掉node3的网络以后，fence会重启node3。
[root@node3 ~]# pcs resource move vip node3
[root@node3 ~]# ifdown eth0
那么node3就会被fence重启。
