引言

本文是讲解C++内存序一列文章中的一部分，主要讲解宽松内存序的理解和使用。

本部分将从如下三方面讲解：

1. 一个粗略的可能存在的现代cpu架构
2. 宽松内存序介绍
3. 示例代码（主要来自《C++ Concurrency in Action》）

关于内存模型相关知识可参考C++多线程 内存序(顺序一致性)

cpu架构

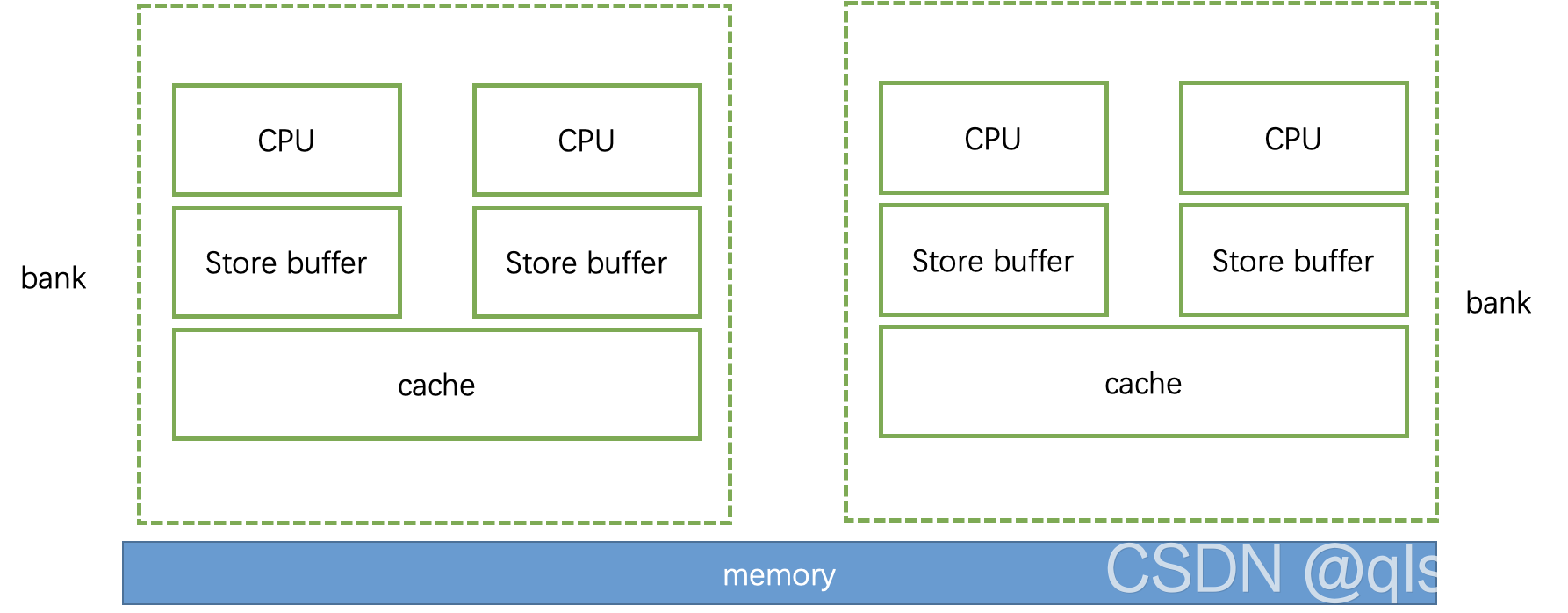

一个粗略的现代cpu架构可能如下所示

上述提供了一个粗略的现代CPU架构，上述中CPU标注的块，代表着一个Core，此处说明一下。

在上述4core系统中，每两个core构成一个bank，并共享一个cache，且每个core均有一个store buffer。

本文给出的多核结构仅仅为了理解std::memory_order_relaxed作为基础，所以有些解释非官方，譬如我们假设，每个CPU所作的store均会写到store buffer中，关于何时写入到cache甚至memory不再我们的考虑范围之内，只需要知道每个CPU会在任何时刻将store buffer中结果写入到cache或者memory中。

关于cache之间的一致性协议不再本文讲述范围内，感兴趣的可参考：Memory_Barriers_a_Hardware_View_for_Software_Hackers

std::memory_order_relaxed(宽松内存序)介绍

关于std::memory_order_relaxed具备如下几个功能：

1. 作用于原子变量
2. 不具有synchronizes-with关系
3. 对于同一个原子变量，在同一个线程中具有happens-before关系（言外之意，不同的原子变量不具有happens-before关系，可以乱序执行）
4.  由3可知，在一个线程中，如果某个表达式已经看到原子变量的某个值a，则该表达式的后续表达式只能看到a或者比a更新的值

示例代码

如下代码摘抄至《C++ Concurrency in Action》

#include <thread>
#include <atomic>
#include <cassert>

std::atomic<bool> x, y;
std::atomic<int> z;

void write_x_then_y() {
    x.store(true, std::memory_order_relaxed);  // 1
    y.store(true, std::memory_order_relaxed);  // 2
}

void read_y_then_x() {
    while (!y.load(std::memory_order_relaxed)) { // 3
        /* code */
    }

    if (x.load(std::memory_order_relaxed)) { //4
        ++z;
    }

}

int main(int argc, char* argv[]) {

    x = false;
    y = false;
    z = 0;

    std::thread t1(write_x_then_y);
    std::thread t2(read_y_then_x);
    t1.join();
    t2.join();
    assert(z.load() != 0); // 5
    return 0;
}

上述代码，在x86架构的机器上跑，永远不会触发 5，但是若是ARM架构，则可能触发5。

关于该代码的理解，我们可以结合上述CPU架构小节来理解，假设线程t1运行在CPU1，线程t2运行在CPU3，std::memory_order_relaxed在此处可以理解为仅仅保持原子性，没有其他的作用。因此线程1虽然更新x，y为true，但由于无法保证 两者都同时对其他CPU可见(每个CPU可能在任何时刻将其store buffer中的值写入cache或者memory，此时才有机会被其他CPU看见）。

因此上述可能存在如下执行顺序：

1.  标记1执行，x为true
2. 标记2执行，y为true
3. CPU1将y写入cache或者memory，CPU3可以看见改值
4. 标记3执行，y为true
5. 标记4执行，cache中的x为false，z为0
6. 标记5执行，触发断言

当然你也可以用以下执行顺序理解上述代码（由于std::memory_order_relaxed在不同变量间不具有happens-before关系，因此，标记2可以在标记1之前执行), 故也可能存在如下执行顺序：

1. 标记2执行，y为true
2. 标记3执行，y为true
3. 标记4执行，x为false，z为0
4. 标记1执行，x为true
5. 标记5执行，触发断言

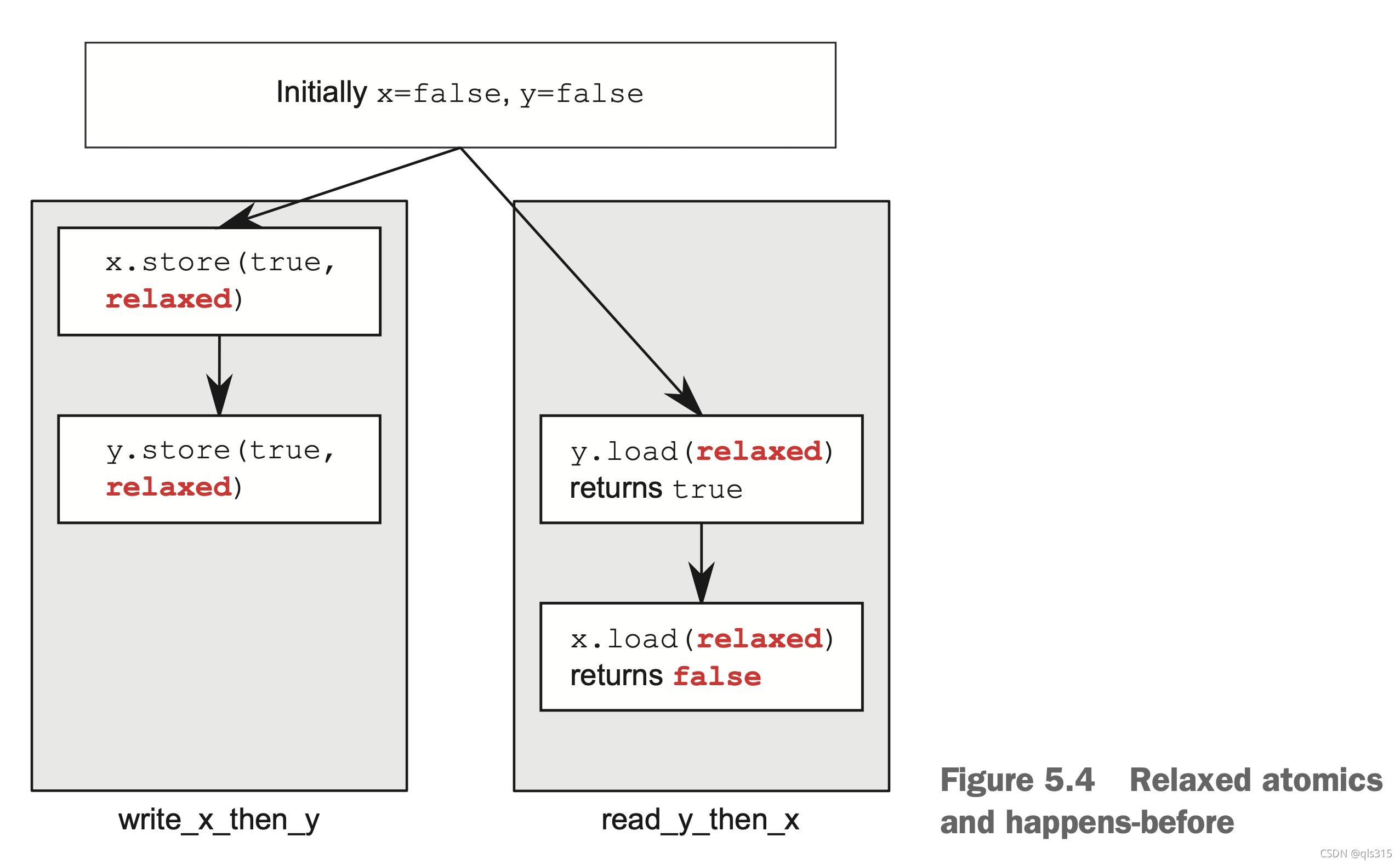

针对该种执行顺序，书中给出了如下示意图，相信目前你也能理解该图含义

再来看一段更复杂的例子，其同样来源于《C++ Concurrency in Action》

#include <thread>
#include <atomic>
#include <iostream>
#include <cassert>

std::atomic<int> x(0), y(0), z(0);
std::atomic<bool> go;
unsigned const int loop_num = 10;

struct read_values {
    int x, y, z;
}

// 定义五个read_values数组
read_values values1[loop_num];
read_values values2[loop_num];
read_values values3[loop_num];
read_values values4[loop_num];
read_values values5[loop_num];

void increment(std::atomic<int>* var_to_inc, read_values* values) {
    // 利用go标记启动线程，以保证所有线程能同时启动
    while (!go) {
        // 让出CPU给其他线程
        std::this_thread::yield();
    }

    // 针对某个原子变量，在每次循环时将其赋值为i+1,并在下次load时读取
    for (unsigned i = 0; i < loop_num; ++i) {
        values[i].x = x.load(std::memory_order_relaxed);
        values[i].y = y.load(std::memory_order_relaxed);
        values[i].z = z.load(std::memory_order_relaxed);
        var_to_inc->store(i+1, std::memory_order_relaxed);
        std::this_thread::yield();
    }
    return;
}

void read_vals(read_values* values) {
    while (!go) {
        std::this_thread::yield();
    }
    for (unsigned i = 0; i < loop_num; ++i) {
        values[i].x = x.load(std::memory_order_relaxed);
        values[i].y = y.load(std::memory_order_relaxed);
        values[i].z = z.load(std::memory_order_relaxed);
        std::this_thread::yield();
    }
}

void print(read_values* v) {
    for (unsigned i = 0; i < loop_num; ++i) {
        if (i) {
            std::cout << ", ";
        }

        std::cout<<"("<<v[i].x<<","<<v[i].y<<","<<v[i].z<<")";
    }
    std::cout<<std::endl;
}

int main(int argc, char* argv[]) {

    std::thread t1(increment,&x,values1);
    std::thread t2(increment,&y,values2);
    std::thread t3(increment,&z,values3);
    std::thread t4(read_vals,values4);
    std::thread t5(read_vals,values5);
    go=true;
    t5.join();
    t4.join();
    t3.join();
    t2.join();
    t1.join();
    print(values1);
    print(values2);
    print(values3);
    print(values4);
    print(values5);
    return 0;
}

上述代码一个可能结果如下：

(0,0,0),(1,0,0),(2,0,0),(3,0,0),(4,0,0),(5,7,0),(6,7,8),(7,9,8),(8,9,8),
(9,9,10)
(0,0,0),(0,1,0),(0,2,0),(1,3,5),(8,4,5),(8,5,5),(8,6,6),(8,7,9),(10,8,9),
(10,9,10)
(0,0,0),(0,0,1),(0,0,2),(0,0,3),(0,0,4),(0,0,5),(0,0,6),(0,0,7),(0,0,8),
(0,0,9)
(1,3,0),(2,3,0),(2,4,1),(3,6,4),(3,9,5),(5,10,6),(5,10,8),(5,10,10),
(9,10,10),(10,10,10)
(0,0,0),(0,0,0),(0,0,0),(6,3,7),(6,5,7),(7,7,7),(7,8,7),(8,8,7),(8,8,9),
(8,8,9)

理解为什么会出现该结果依然需要结合CPU架构小节的内容，std::memory_order_relaxed内存序针对同一个原子变量，在同一个线程具有happens-before关系， 因此若在同一个线程中，先store一个值，则后续load必然会看到这个store的值，因此values1，values2，values3的输出中，x，y，z均是单调递增的。

同上述讲解一样，对于不同的线程，std::memory_order_relaxed内存序不保证读取值的同步，但若同一个线程已经读取到某个值a，则后续的load不能读取到比a更老的值。

因此便会出现上述结果！
